Importante
Il metodo Auto-correct descritto più avanti in questo argomento è la soluzione consigliata per il montaggio non di orientamento di riferimento dei sensori della fotocamera. Ciò consente di garantire la compatibilità delle app perché la maggior parte delle applicazioni già scritte per l'uso dei feed della fotocamera non è in grado di verificare, né correggere le informazioni sulla rotazione. Esaminare attentamente le informazioni nella sezione di correzione automatica di seguito.
Poiché sono introdotti diversi formati di dispositivo, alcuni dei vincoli fisici comportano il montaggio di sensori di fotocamera in un orientamento non tradizionale. Per questo motivo, è necessario descrivere correttamente il sistema operativo e l'applicazione, come vengono montati i sensori in modo che il video risultante possa essere sottoposto a rendering o registrato correttamente.
A partire da Window 10, versione 1607, tutti i driver della fotocamera devono specificare in modo esplicito l'orientamento della fotocamera indipendentemente dal fatto che la fotocamera sia montata in base ai requisiti hardware minimi. In particolare, un driver di fotocamera deve impostare un campo appena introdotto, Rotation, nella struttura ACPI _PLD associata a un'interfaccia di dispositivo di acquisizione:
typedef struct _ACPI_PLD_V2_BUFFER {
UINT32 Revision:7;
UINT32 IgnoreColor:1;
UINT32 Color:24;
// …
UINT32 Panel:3; // Already supported by camera.
// …
UINT32 CardCageNumber:8;
UINT32 Reference:1;
UINT32 Rotation:4; // 0 – Rotate by 0° clockwise
// 1 – Rotate by 45° clockwise (N/A to camera)
// 2 – Rotate by 90° clockwise
// 3 – Rotate by 135° clockwise (N/A to camera)
// 4 – Rotate by 180° clockwise
// 5 – Rotate by 225° clockwise (N/A to camera)
// 6 – Rotate by 270° clockwise
UINT32 Order:5;
UINT32 Reserved:4;
//
// _PLD v2 definition fields.
//
USHORT VerticalOffset;
USHORT HorizontalOffset;
} ACPI_PLD_V2_BUFFER, *PACPI_PLD_V2_BUFFER;
Per la fotocamera, il campo Rotazione in una struttura ACPI _PLD specifica il numero di gradi ('0' per 0°, '2' per 90°, '4' per 180°, e '6' per 270°) un fotogramma acquisito viene ruotato rispetto allo schermo mentre lo schermo è nell'orientamento nativo.
In base al valore nel campo Rotazione , un'applicazione può eseguire una rotazione aggiuntiva, se necessario, per eseguire correttamente il rendering dei fotogrammi acquisiti.
Valori di rotazione
Per i dispositivi i cui fotocamere e display condividono lo stesso alloggiamento (o case di chassis/), è possibile che queste periferiche siano montate su superfici diverse con ognuna di esse ruotata da un gradi fisso ma arbitrario sul rispettivo piano. Di conseguenza, un'applicazione richiede un meccanismo per descrivere la relazione spaziale tra le due periferiche in modo che un frame acquisito possa essere trasposto nella superficie di rendering nell'orientamento corretto.
Un modo per risolvere il problema consiste nell'utilizzare la struttura ACPI _PLD che ha già i concetti di superficie e gradi di rotazione definiti. Ad esempio, la struttura _PLD contiene già il campo pannello che specifica la superficie in cui risiede una periferica:

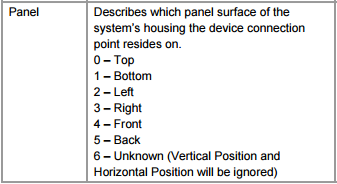

Definizione del campo Pannello ACPI _PLD (Rev. 5.0a)
I due diagrammi successivi illustrano visivamente la definizione di ogni pannello:

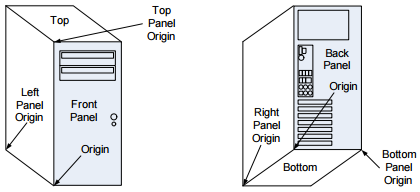

Definizioni di pannello per PC desktop e la maggior parte dei dispositivi
Definizioni del pannello per i dispositivi piegabili
In effetti, il concetto di "pannello ACPI" è già adottato da Windows dove:
Un'interfaccia del dispositivo fotocamera è associata a una struttura _PLD con il campo Pannello impostato di conseguenza se un dispositivo di acquisizione viene montato in modo statico in una posizione fissa.
Un'applicazione può recuperare il pannello in cui risiede un dispositivo di acquisizione chiamando la proprietà Windows.Devices.Enumeration.DeviceInformation.EnclosureLocation.Panel .
La struttura ACPI _PLD ha anche un campo Rotation definito come segue:

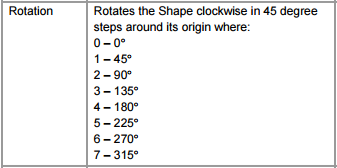

Definizione del campo ACPI _PLD Rotazione (Rev 5.0a)
Anziché usare la definizione precedente così come è, è possibile perfezionarla ulteriormente per evitare ambiguità:
- Per la fotocamera, il campo Rotazione in una struttura ACPI _PLD specifica il numero di gradi ('0' per 0°, '2' per 90°, '4' per 180°, e '6' per 270°) un fotogramma acquisito viene ruotato rispetto allo schermo mentre lo schermo è nell'orientamento nativo.
Paesaggio predefinito e Ritratto predefinito
In Windows è possibile eseguire una query sull'orientamento nativo della visualizzazione chiamando la proprietà Windows.Graphics.Display.DisplayInformation.NativeOrientation, che restituisce Orizzontale o Verticale:

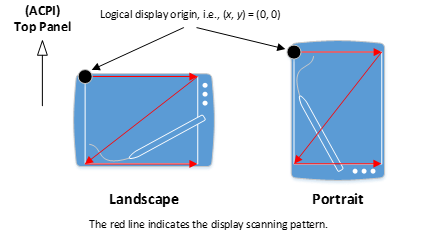

Indipendentemente dal valore restituito da NativeOrientation , il modello di analisi dello schermo logico inizia dall'angolo superiore sinistro dello schermo che si sposta da sinistra verso destra verso il basso (vedere la figura 5). Per i dispositivi il cui orientamento fisico predefinito è inexplicit, questa proprietà non implica solo la posizione di un pannello ACPI Top , ma fornisce anche la relazione spaziale tra un buffer di output della fotocamera e la superficie di rendering.
Si noti che, a differenza della fotocamera, la proprietà NativeOrientation non è basata su ACPI e pertanto non ha una struttura _PLD. Questo vale anche se uno schermo viene montato in modo statico in un dispositivo.
Quando si esegue il montaggio su un dispositivo primario in modalità verticale, i driver della fotocamera devono tenere presente che la maggior parte delle applicazioni tratterà il dispositivo come se fornisse un buffer di output orizzontale della fotocamera, indipendentemente dall'orientamento effettivo del buffer di output della fotocamera. Per questo motivo, è consigliabile che i driver delle fotocamere restituiscano un buffer della fotocamera con un offset di orientamento di 90 gradi rispetto all'Orientazione Nativa Ritratto quando si usa un dispositivo con orientamento verticale primario. Ciò consentirà quindi alle applicazioni che eseguono questa rotazione aggiuntiva sui dispositivi in modalità verticale di correggere la rotazione all'orientamento previsto. Questa operazione può essere verificata usando l'applicazione fotocamera con l'esempio di rotazione.
Montaggio distanziale
IHV/OEM sono fortemente invitati a evitare di montare il sensore in un offset non di 0 gradi per mantenere la compatibilità delle app. Molte applicazioni esistenti e legacy non sanno come cercare la tabella PLD dell'ACPI, né tenteranno di correggere un offset diverso da 0 gradi. Di conseguenza, per tali app il video risultante verrà eseguito in modo non corretto.
Nei casi in cui IHV/OEM non sono in grado di montare il sensore con orientamento di 0 gradi, come descritto in precedenza, è consigliabile seguire questa procedura di mitigazione nell'ordine di preferenza:
Correggere automaticamente l'orientamento non a 0 gradi all'interno del driver della fotocamera (in modalità kernel con il driver miniport di flusso AV o in modalità utente usando un plug-in come Device MFT o MFT0) in modo che i fotogrammi di output risultanti siano nell'orientamento di 0 gradi.
Dichiarare l'orientamento non a 0 gradi tramite il tag FSSensorOrientation in modo che la pipeline della fotocamera possa correggere l'immagine acquisita.
Dichiarare l'orientamento diverso da 0 gradi nella tabella PLD dell'ACPI, come descritto in precedenza.
Tipi di supporti compressi/codificati
Per i tipi di supporti compressi e/o codificati (ad esempio MJPG, JPEG, H264, HEVC), non è possibile usare la pipeline corretta. Per questo motivo, i tipi di supporti compressi/codificati verranno filtrati se FSSensorOrientation è impostato su un valore diverso da zero.
Nel caso di tipi di supporti MJPG (ad esempio quelli di una fotocamera UVC), la pipeline server frame fornisce un tipo di supporto decodificato automaticamente (NV12 o YUY2 per applicazioni basate su DShow). Verrà presentato il tipo di supporto decodificato e corretto automaticamente, ma il formato MJPG originale non verrà visualizzato.
[!NOTA!] Se i tipi di supporti compressi/codificati devono essere esposti alle applicazioni, IHV/ODMs non devono utilizzare la correzione FSSensorOrientation. Al contrario, la correzione deve essere eseguita dal driver della fotocamera (in modalità kernel tramite il driver AV Stream o in modalità utente tramite DMFT/MFT0).
Correzione automatica tramite miniport di flusso AV/dispositivo MFT/MFT0
Lo scenario consigliato se i sensori non possono essere montati con un offset di 0 gradi, consiste nell'avere il driver miniport AV Stream (o i plug-in modalità utente sotto forma di DMFT o MFT0) correggere il frame acquisito risultante in modo che venga esposto alla pipeline in un offset di 0 gradi.
Quando si corregge il fotogramma video da AV Stream Miniport e/o dal plug-in Device MFT/MFT0, la dichiarazione del tipo di supporto risultante deve essere basata sul fotogramma corretto. Se il sensore viene montato con un offset di 90 gradi in modo che il video risultante abbia proporzioni 9:16 dal sensore, mentre il video corretto avrà proporzioni 16:9, il tipo di supporto deve dichiarare le proporzioni 16:9.
Sono incluse le informazioni sullo stride risultante. Ciò è necessario perché il componente responsabile dell'esecuzione della correzione è controllato dall'IHV/OEM e la pipeline della fotocamera non ha visibilità sul fotogramma video tranne dopo che è stata corretta.
È fortemente consigliato che la correzione venga eseguita in modalità utente e che sia necessario seguire il contratto API tra la pipeline e il plug-in modalità utente. In particolare, quando si usa DMFT o MFT0, quando IMFDeviceTransform::ProcessMessage o IMFTransform::ProcessMessage viene richiamato con un messaggio MFT_MESSAGE_SET_D3D_MANAGER, il plug-in modalità utente deve rispettare la linea guida seguente:
- Se non viene fornito alcun gestore D3D (ulParam del messaggio è 0), il plug-in modalità utente non deve richiamare alcuna operazione GPU per gestire la correzione rotazione. E il frame risultante deve essere fornito nella memoria di sistema.
- Se viene fornito il gestore D3D (ulParam del messaggio è l'IUnknown di un Manager DXGI), il Manager DXGI deve essere usato per la correzione della rotazione e il frame risultante deve essere del tipo memoria GPU.
- Il plug-in modalità utente deve anche gestire il messaggio di gestione D3D durante il runtime. Quando viene generato il messaggio MFT_MESSAGE_SET_D3D_MANAGER, il frame successivo prodotto dal plug-in deve corrispondere al tipo di memoria richiesto (ad esempio, GPU se è stato fornito DXGI Manager, CPU in caso contrario).
- Quando il driver AV Stream (o il plug-in della modalità utente) gestisce la correzione della rotazione, il campo Rotazione della struttura ACPI deve essere impostato su 0.
Annotazioni
Quando viene usata la correzione automatica, gli OEM e gli IHV non devono annunciare l'orientamento effettivo del sensore tramite il campo rotazione _PLD. In questo caso, il campo Rotazione deve indicare l'orientamento dopo la correzione: 0 gradi.
Dichiarare tramite FSSensorOrientation
; Defines the sensor mounting orientation offset angle in
; degrees clockwise.
FSSensorOrientation: REG_DWORD: 90, 180, 270
Dichiarando l'orientamento non a 0 gradi del sensore tramite il tag del Registro di sistema FSSensorOrientation, la pipeline della fotocamera può correggere il fotogramma acquisito prima di presentarlo all'applicazione.
La pipeline ottimizza la logica di rotazione sfruttando le risorse GPU o CPU in base al caso d'uso e alla richiesta/scenario dell'app.
Rotazione ACPI PLD
Il campo Rotazione della struttura PLD ACPI deve essere 0. Si tratta di evitare applicazioni confuse che possono usare le informazioni PLD per correggere il frame.
Informazioni sul tipo di media
Il tipo di supporto presentato dal driver deve essere il tipo di supporto non corretto. Quando si informa la pipeline della fotocamera dell'offset diverso da 0 gradi usando la voce FSSensorOrientation, le informazioni sul tipo di media presentate dal sensore devono essere il tipo di media non corretto. Ad esempio, se il sensore è montato con un offset di 90 gradi in senso orario, il video risultante avrà un rapporto d'aspetto di 9:16 anziché 16:9, e il tipo di supporto con rapporto d'aspetto 9:16 deve essere presentato alla pipeline della fotocamera.
Ciò è necessario per garantire che la pipeline possa configurare correttamente il processo di rotazione del contatore: la pipeline richiede il tipo di supporto di input e il tipo di supporto di output desiderato dell'applicazione.
Sono incluse le informazioni sullo stride. Le informazioni sullo stride devono essere presentate per il tipo di supporto non corretto nella pipeline della fotocamera.
Sottochiave del registro
La voce del Registro di sistema FSSensorOrientation deve essere pubblicata nel nodo Interfaccia dispositivo. L'approccio consigliato consiste nel dichiararlo come direttiva AddReg durante la dichiarazione di direttiva AddInterface nell'INF del driver della fotocamera.
I dati presentati in FSSensorOrientation devono essere un REG_DWORD e gli unici valori validi accettati saranno 90, 180 e 270. Qualsiasi altro valore verrà considerato come offset di 0 gradi (ad esempio ignorato).
Ogni valore rappresenta l'orientamento del sensore in gradi in senso orario. La pipeline della fotocamera correggerà il fotogramma video risultante ruotando il video della stessa quantità in senso antiorario: ad esempio, una rotazione dichiarata di 90 gradi in senso orario comporterà una rotazione di 90 gradi in senso antiorario per riportare il fotogramma video risultante a un offset di 0 gradi.
Descrittore del sistema operativo MS 1.0
Per le fotocamere basate su USB, FSSensorOrientation può anche essere pubblicato tramite descrittori MSOS.
Il descrittore del sistema operativo MS 1.0 include due componenti:
- Sezione intestazione a lunghezza fissa
- Una o più sezioni di proprietà personalizzate a lunghezza variabile, che seguono la sezione di intestazione
Sezione dell'intestazione MS OS DESCRIPTOR 1.0
La sezione Header descrive una singola proprietà personalizzata (Face Auth Profile).
| Offset | Campo | Dimensioni (byte) | Valore | Descrizione |
|---|---|---|---|---|
| 0 | dwLength | 4 | <> | |
| 4 | bcdVersion | 2 | 0x0100 | Versione 1.0 |
| 6 | wIndex | 2 | 0x0005 | Descrittore della proprietà estesa del sistema operativo |
| 8 | wCount | 2 | 0x0001 | Una proprietà personalizzata |
Sezione della proprietà CUSTOM MS OS DESCRIPTOR 1.0
| Offset | Campo | Dimensioni (byte) | Valore | Descrizione |
|---|---|---|---|---|
| 0 | dwSize | 4 | 0x00000036 (54) | Dimensioni totali (in byte) per questa proprietà. |
| 4 | dwPropertyDataType | 4 | 0x00000004 | REG_DWORD_LITTLE_ENDIAN |
| 8 | wPropertyNameLength | 2 | 0x00000024 (36) | Dimensioni (in byte) del nome della proprietà. |
| 10 | bPropertyName | 50 | UVC-FSSensorOrientation | Stringa "UVC-FSSensorOrientation" in Unicode. |
| 60 | dwPropertyDataLength | 4 | 0x00000004 | 4 byte per i dati delle proprietà (sizeof(DWORD)). |
| 64 | bPropertyData | 4 | Angolo di offset in gradi in senso orario. | I valori validi sono 90, 180 e 270. |
Descrittore del sistema operativo MS 2.0
Il descrittore esteso MSOS 2.0 può essere usato per definire i valori del Registro di sistema per aggiungere il supporto FSSensorOrientation. Questa operazione viene eseguita usando il descrittore di proprietà del Registro di sistema di Sistema operativo Microsoft 2.0.
Per la voce del Registro di sistema UVC-FSSensorOrientation, di seguito è mostrato un set di descrittori MSOS 2.0 di esempio.
UCHAR Example2_MSOS20DescriptorSet_UVCFSSensorOrientationForFutureWindows[0x3C] =
{
//
// Microsoft OS 2.0 Descriptor Set Header
//
0x0A, 0x00, // wLength - 10 bytes
0x00, 0x00, // MSOS20_SET_HEADER_DESCRIPTOR
0x00, 0x00, 0x0?, 0x06, // dwWindowsVersion – 0x060?0000 for future Windows version
0x4A, 0x00, // wTotalLength – 74 bytes
//
// Microsoft OS 2.0 Registry Value Feature Descriptor
//
0x40, 0x00, // wLength - 64 bytes
0x04, 0x00, // wDescriptorType – 4 for Registry Property
0x04, 0x00, // wPropertyDataType - 4 for REG_DWORD_LITTLE_ENDIAN
0x32, 0x00, // wPropertyNameLength – 50 bytes
0x55, 0x00, 0x56, 0x00, // Property Name - "UVC-FSSensorOrientation"
0x43, 0x00, 0x2D, 0x00,
0x46, 0x00, 0x53, 0x00,
0x53, 0x00, 0x65, 0x00,
0x6E, 0x00, 0x73, 0x00,
0x6F, 0x00, 0x72, 0x00,
0x4F, 0x00, 0x72, 0x00,
0x69, 0x00, 0x65, 0x00,
0x6E, 0x00, 0x74, 0x00,
0x61, 0x00, 0x74, 0x00,
0x69, 0x00, 0x6F, 0x00,
0x6E, 0x00, 0x00, 0x00,
0x00, 0x00,
0x04, 0x00, // wPropertyDataLength – 4 bytes
0x5A, 0x00, 0x00, 0x00 // PropertyData – 0x0000005A (90 degrees offset)
}
Dichiarare tramite informazioni ACPI PLD
Come opzione dell'ultima risorsa, le informazioni PLD possono essere sfruttate come descritto in precedenza per indicare all'applicazione che il fotogramma video deve essere corretto prima di essere sottoposto a rendering/codifica. Tuttavia, come indicato, molte applicazioni esistenti non usano le informazioni PLD né gestiscono la rotazione dei fotogrammi, quindi ci saranno scenari in cui le app potrebbero non essere in grado di eseguire correttamente il rendering del video risultante.
Le figure seguenti illustrano i valori del campo rotazione _PLD per ogni configurazione hardware:

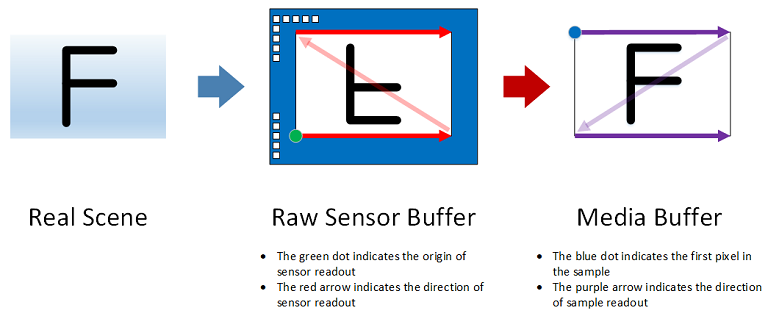

Rotazione: 0 gradi in senso orario
Nella figura precedente:
L'immagine a sinistra illustra la scena da acquisire.
L'immagine al centro illustra il modo in cui una scena viene visualizzata da un sensore CMOS il cui ordine di lettura fisico inizia dall'angolo inferiore sinistro avanzando da sinistra a destra e verso l'alto.
L'immagine a destra rappresenta l'output del driver della fotocamera. In questo esempio, il contenuto del buffer multimediale può essere reso direttamente mentre la visualizzazione è nel suo orientamento nativo senza rotazione aggiuntiva. Di conseguenza, il campo ACPI _PLD Rotation ha un valore pari a 0.

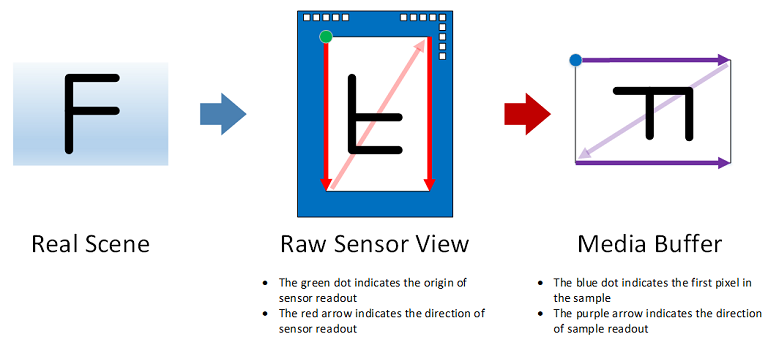

Rotazione: 90 gradi in senso orario
In questo caso, il contenuto del buffer multimediale viene ruotato di 90 gradi in senso orario rispetto alla scena originale. Di conseguenza, il campo ACPI _PLD Rotation ha un valore pari a 2.

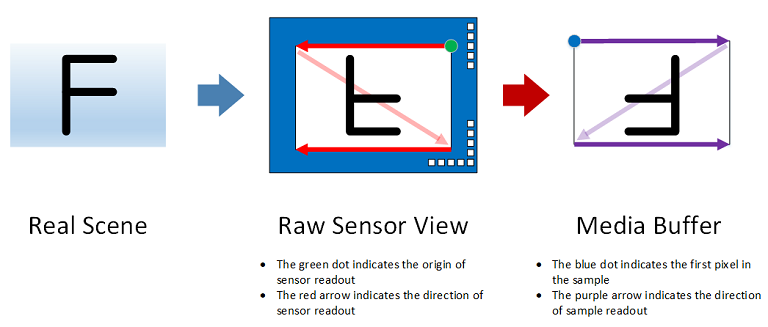

Rotazione: 180 gradi in senso orario
In questo caso, il contenuto del buffer multimediale viene ruotato di 180 gradi in senso orario rispetto alla scena originale. Di conseguenza, il campo ACPI _PLD Rotation ha un valore pari a 4.

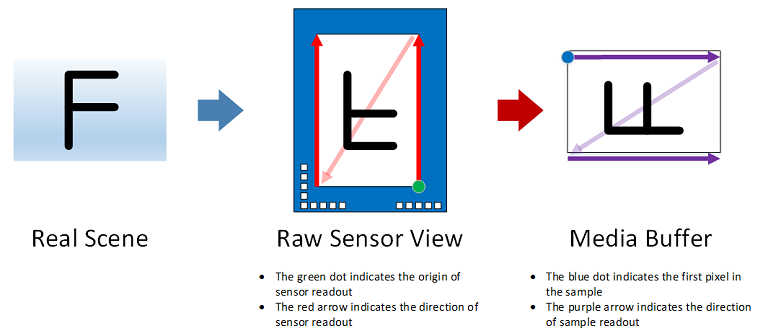

Rotazione: 270 gradi in senso orario
In questo caso, il contenuto del buffer multimediale viene ruotato di 270 gradi in senso orario rispetto alla scena originale. Di conseguenza, il campo ACPI _PLD Rotation ha un valore pari a 6.
