Realizzare un grafico delle prestazioni con Informazioni dettagliate macchina virtuale

Informazioni dettagliate macchina virtuale include un set di grafici delle prestazioni che individuano diversi indicatori di prestazioni fondamentali per determinare le prestazioni di una macchina virtuale. I grafici mostrano l'utilizzo delle risorse in un periodo di tempo. È possibile usarli per identificare colli di bottiglia e anomalie. È anche possibile passare a una prospettiva che elenca ogni computer per visualizzare l'utilizzo delle risorse in base alla metrica selezionata.

Le informazioni dettagliate sulle macchine virtuali monitorano gli indicatori di prestazioni chiave del sistema operativo correlati all'utilizzo del processore, della memoria, della scheda di rete e del disco. Le prestazioni sono utili per:

• Esporre problemi che indicano un possibile errore del componente di sistema.
• Supportare l'ottimizzazione per raggiungere l'efficienza.
• Supportare la pianificazione della capacità.

Nota

Il grafico di rete nella scheda Prestazioni è diverso dal grafico di rete nella pagina di panoramica della macchina virtuale di Azure perché la pagina di panoramica visualizza grafici basati sulla misurazione dell'attività dell'host nella macchina virtuale guest. Il grafico di rete nella pagina di panoramica della macchina virtuale di Azure visualizza solo il traffico di rete che verrà fatturato. Il traffico di rete tra reti virtuali non è incluso. I dati e i grafici visualizzati per informazioni dettagliate macchina virtuale si basano sui dati della macchina virtuale guest. Il grafico di rete visualizza tutto il traffico TCP/IP in ingresso e in uscita verso tale macchina virtuale, incluso il traffico di rete tra reti virtuali.

Limiti

Limitazioni nella raccolta delle prestazioni con Informazioni dettagliate macchina virtuale:

• La memoria disponibile non è disponibile in tutte le versioni di Linux, incluso Red Hat Linux (RHEL) 6. Sarà disponibile nelle versioni di Linux con kernel versione 3.14 o successiva. È disponibile in alcune versioni di kernel comprese tra le versioni 3.0 e 3.14.
• Le metriche sono disponibili solo per i dischi dati nelle macchine virtuali Linux che usano il file system XFS o la famiglia file system EXT (EXT2, EXT3, EXT4).
• Non è supportata la raccolta delle metriche delle prestazioni dalle unità di rete condivise.

Prospettiva di più macchine virtuali da Monitoraggio di Azure

La funzionalità Prestazioni, accedendo da Monitoraggio di Azure, offre una vista di tutte le macchine virtuali monitorate e distribuite tra più gruppi di lavoro nelle sottoscrizioni o nell'ambiente in uso.

Per accedere da Monitoraggio di Azure:

1. Nel portale di Azure selezionare Monitoraggio.
2. Nella sezione Soluzioni selezionare Macchine virtuali.
3. Seleziona la scheda Prestazioni.

Se si dispone di più aree di lavoro Log Analytics,nella scheda Grafici Primi n selezionare l’area di lavoro abilitata alla soluzione tramite il selettore dell’ Area di lavoro nella parte superiore della pagina. Il selettore del Gruppo restituisce le sottoscrizioni, i gruppi di risorse, i gruppi di computer e i set di scalabilità di macchine virtuali dei computer correlati all'area di lavoro selezionata, che a loro volta possono essere usati per filtrare ulteriormente i risultati presentati nei grafici di questa e di altre pagine. La selezione si applica solo alla funzionalità Prestazioni e non viene applicata alla funzionalità Mappa.

Per impostazione predefinita i grafici mostrano i contatori delle prestazioni dell'ultima ora. Usando il selettore Intervallo di tempo è possibile eseguire una query per gli intervalli di tempo precedenti fino a un massimo di 30 giorni per visualizzare le prestazioni di un periodo precedente.

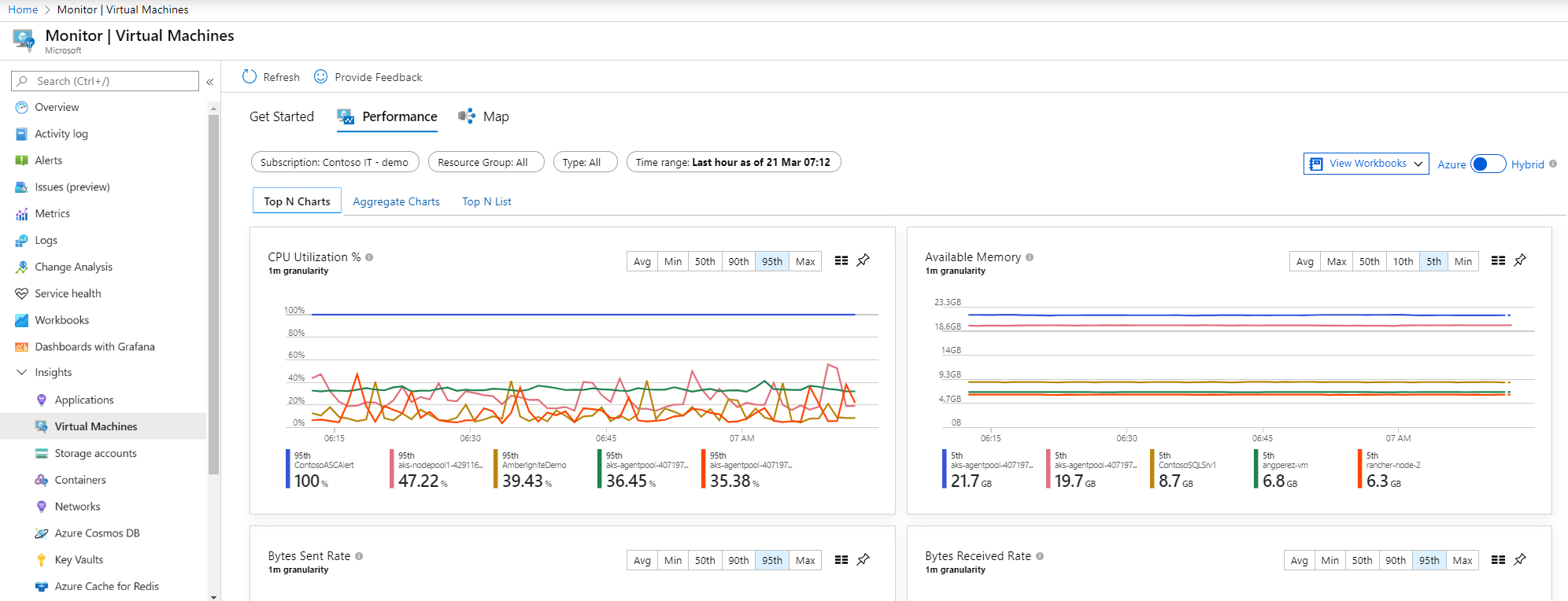

La pagina mostra cinque grafici di utilizzo della capacità:

• % utilizzo CPU: mostra i primi cinque computer con la percentuale media più alta di utilizzo del processore.
• Memoria disponibile: mostra i primi cinque computer con la media più bassa di quantità di memoria disponibile.
• % spazio su disco logico utilizzato: mostra i primi cinque computer con la percentuale media più alta di spazio su disco utilizzato in tutti i volumi del disco.
• Velocità byte inviati: mostra i primi cinque computer con la media più alta di byte inviati.
• Velocità byte ricevuti: mostra i primi cinque computer con la media più alta di byte ricevuti.

Nota

Tutti i grafici finora descritti mostrano solo i primi 5 computer.

Selezionando l'icona a forma di puntina da disegno nell'angolo superiore destro in un grafico, si aggiunge il grafico all'ultimo dashboard di Azure visualizzato. Dal dashboard è possibile ridimensionare e riposizionare il grafico. Selezionando il grafico dal dashboard si viene reindirizzati alle informazioni dettagliate macchina virtuale e vengono caricati l'ambito e la vista corretti.

Selezionare l'icona a sinistra dell'icona della puntina da disegno in un grafico per aprire la vista Elenco primi N. La vista di tale elenco mostra l'utilizzo della risorsa per una metrica delle prestazioni per singola macchina virtuale. Mostra anche i computer che tendono verso un utilizzo più elevato.

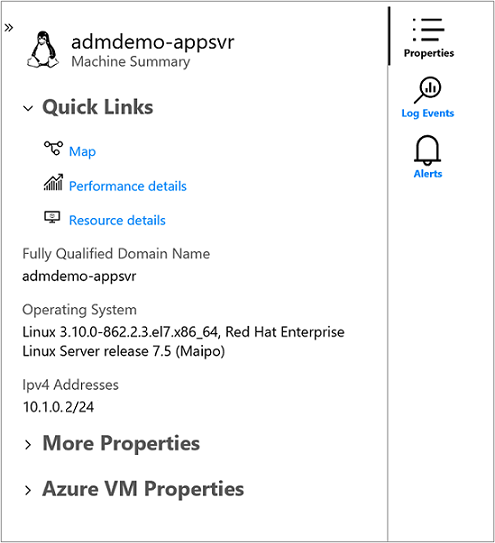

Selezionando la macchina virtuale, sul lato destro si apre il pannello Proprietà. Mostra proprietà come le informazioni di sistema segnalate dal sistema operativo e le proprietà della macchina virtuale di Azure. Selezionando un'opzione nella sezione Collegamenti rapidi si viene reindirizzati a tale funzionalità direttamente dalla macchina virtuale selezionata.

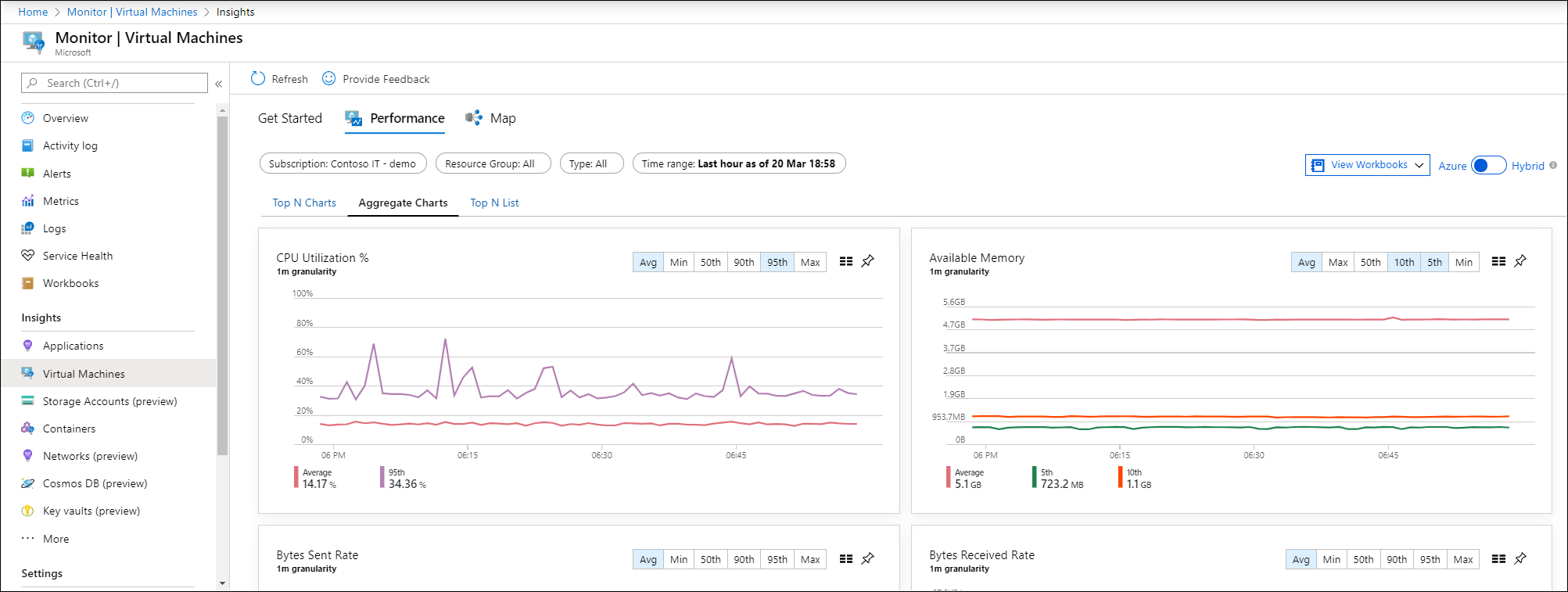

È possibile passare alla scheda Grafici aggregati per visualizzare le metriche delle prestazioni filtrate in base alla media o ai percentili misurati.

Vengono forniti i grafici di utilizzo della capacità seguenti:

• % utilizzo CPU: per impostazioni predefinita vengono mostrati la media e il 95° percentile.
• Memoria disponibile: per impostazione predefinita vengono mostrati la media, il 5° e il 10° percentile.
• % spazio su disco logico utilizzato: per impostazione predefinita vengono mostrati la media e il 95° percentile.
• Velocità byte inviati: per impostazione predefinita vine mostrata la media dei byte inviati.
• Velocità byte ricevuti: per impostazione predefinita vine mostrata la media dei byte ricevuti.

È anche possibile modificare la granularità dei grafici entro l'intervallo di tempo selezionando Media, Min, Max, 50°, 90° e 95° nel selettore del percentile.

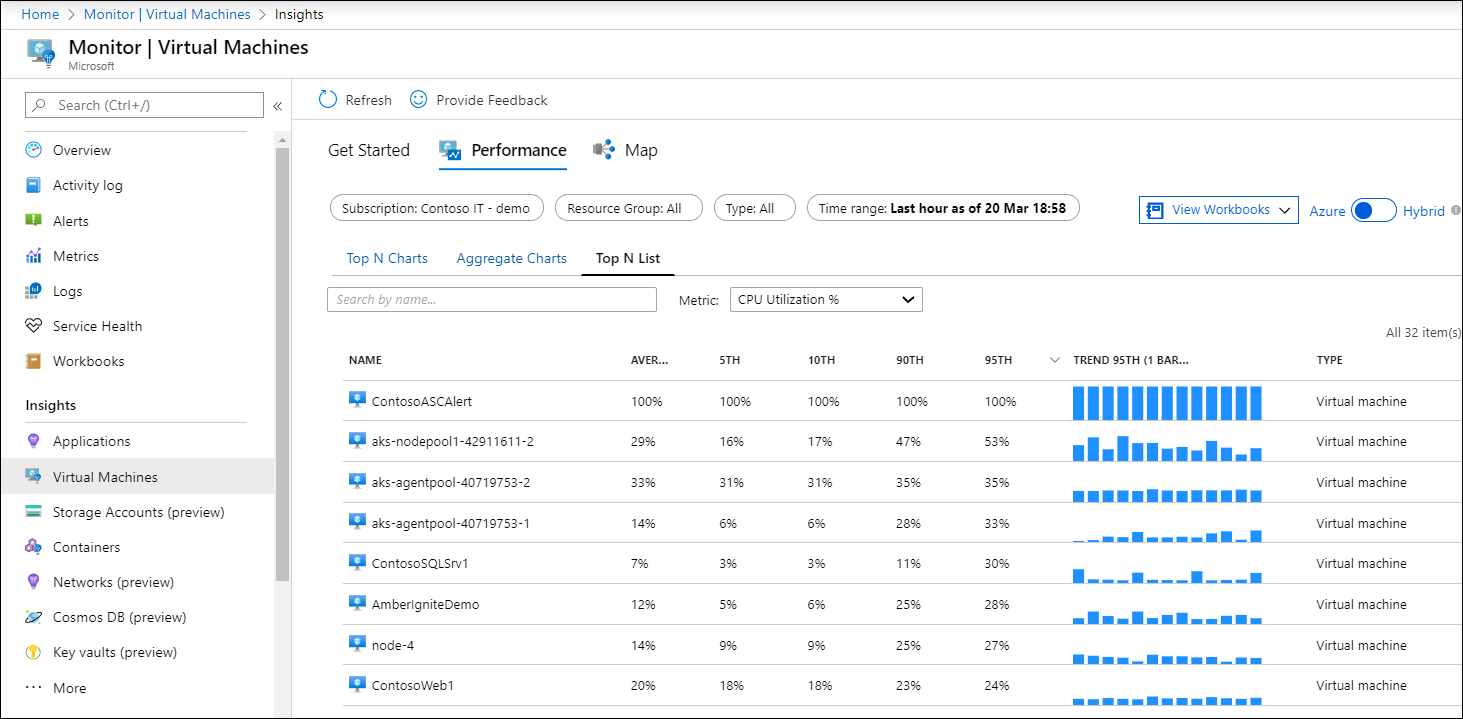

Per visualizzare l'utilizzo delle risorse per singola macchina virtuale e vedere quale computer tende verso un utilizzo elevato, selezionare la scheda Elenco primi N. La pagina Elenco primi N mostra le prime 20 macchine ordinate a partire dalla più utilizzata per il 95° percentile per la metrica % utilizzo CPU. Per visualizzare altri computer, selezionare Carica altro. È possibile espandere i risultati per visualizzare i primi 500 computer.

Nota

L'elenco non può visualizzare più di 500 computer alla volta.

Per filtrare i risultati di una macchina virtuale specifica nell'elenco, immettere il relativo nome computer nella casella di testo Cerca per nome.

Per visualizzare l'utilizzo basato su una metrica delle prestazioni diversa, nell'elenco a discesa Metrica selezionare Memoria disponibile, % spazio su disco logico utilizzato, Byte ricevuti dalla rete o Byte inviati dalla rete. L'elenco viene aggiornato per visualizzare l’utilizzo per ambito in base a tale metrica.

Selezionando una macchina virtuale dall'elenco, viene aperto il pannello Proprietà sul lato destro della pagina. Da qui è possibile selezionare Dettaglio prestazioni. Viene aperta la pagina Dettagli macchina virtuale che ha come ambito tale macchina virtuale. È come accedere a Prestazioni di Informazioni dettagliate macchina virtuale direttamente dalla macchina virtuale di Azure.

Visualizzare le prestazioni direttamente da una macchina virtuale di Azure

Per accedere direttamente da una macchina virtuale:

1. Nel portale di Azure selezionare Macchine virtuali.
2. Selezionare una macchina virtuale dall'elenco. Nella sezione Monitoraggio selezionare Informazioni dettagliate.
3. Seleziona la scheda Prestazioni.

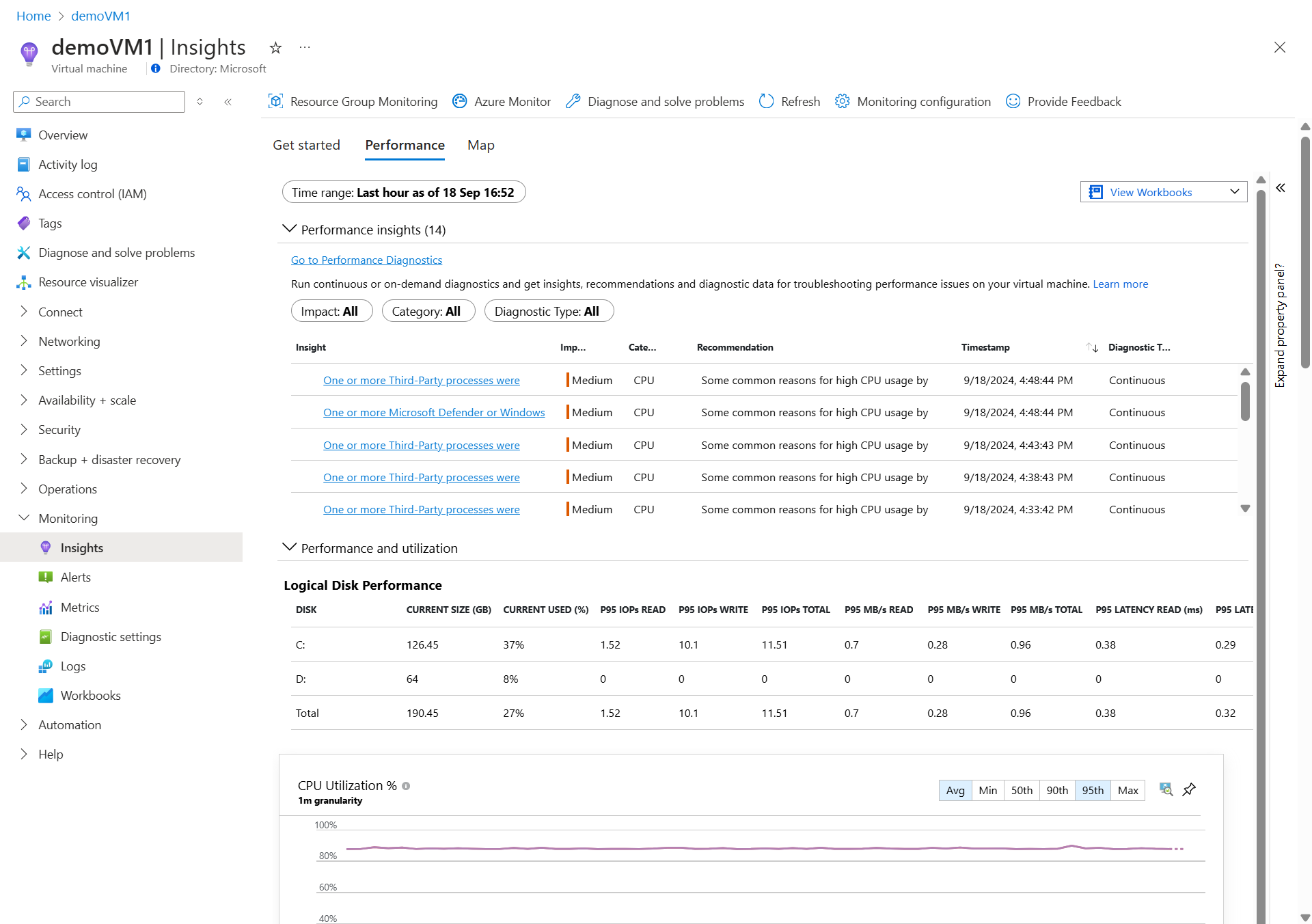

Questa pagina mostra i grafici delle prestazioni di utilizzo. Viene mostrata anche una tabella per ogni disco logico individuato che indica capacità, utilizzo e media totale per ogni misura.

Vengono forniti i grafici di utilizzo della capacità seguenti:

• % utilizzo CPU: per impostazioni predefinita vengono mostrati la media e il 95° percentile.
• Memoria disponibile: per impostazione predefinita vengono mostrati la media, il 5° e il 10° percentile.
• % spazio su disco logico utilizzato: per impostazione predefinita vengono mostrati la media e il 95° percentile.
• Operazioni di I/O al secondo disco logico: per impostazione predefinita vengono mostrati la media e il 95° percentile.
• MB/s disco logico: per impostazione predefinita vengono mostrati la media e il 95° percentile.
• % utilizzo massimo disco logico: per impostazione predefinita vengono mostrati la media e il 95° percentile.
• Velocità byte inviati: per impostazione predefinita vine mostrata la media dei byte inviati.
• Velocità byte ricevuti: per impostazione predefinita vine mostrata la media dei byte ricevuti.

Selezionando l'icona a forma di puntina da disegno nell'angolo superiore destro in un grafico, si aggiunge il grafico all'ultimo dashboard di Azure visualizzato. Dal dashboard è possibile ridimensionare e riposizionare il grafico. Selezionando il grafico dal dashboard, si viene reindirizzati a Informazioni dettagliate macchina virtuale e viene caricata la vista Dettaglio prestazioni per la macchina virtuale.

Risolvere i problemi di prestazioni delle macchine virtuali con Performance Diagnostics

Lo strumento Diagnostica prestazioni consente di risolvere i problemi di prestazioni nelle macchine virtuali Windows o Linux diagnosticando rapidamente e fornendo informazioni dettagliate sui problemi attualmente rilevati nei computer. Lo strumento non analizza i dati di monitoraggio cronologici raccolti, ma controlla lo stato corrente del computer per individuare problemi noti, l'implementazione delle procedure consigliate e i problemi complessi che comportano un rallentamento delle prestazioni della macchina virtuale o un utilizzo elevato della CPU, dello spazio su disco o della memoria.

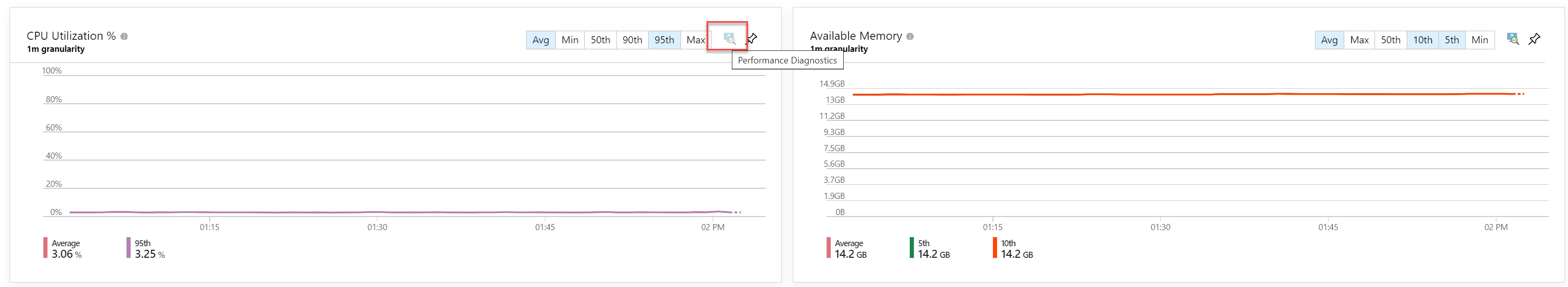

Per installare ed eseguire lo strumento Diagnostica delle prestazioni selezionare il pulsante Diagnostica delle prestazioni nella schermata Prestazioni di informazioni dettagliate macchina virtuale>. Installare Diagnostica delle prestazioni e selezionare uno scenario di analisi

Visualizzare le prestazioni direttamente da un set di scalabilità di macchine virtuali di Azure

Per accedere direttamente da un set di scalabilità di macchine virtuali di Azure:

1. Nel portale di Azure selezionare Set di scalabilità di macchine virtuali.
2. Selezionare una macchina virtuale dall'elenco.
3. Nella sezione Monitoraggio selezionare Informazioni dettagliate per visualizzare la scheda Prestazioni.

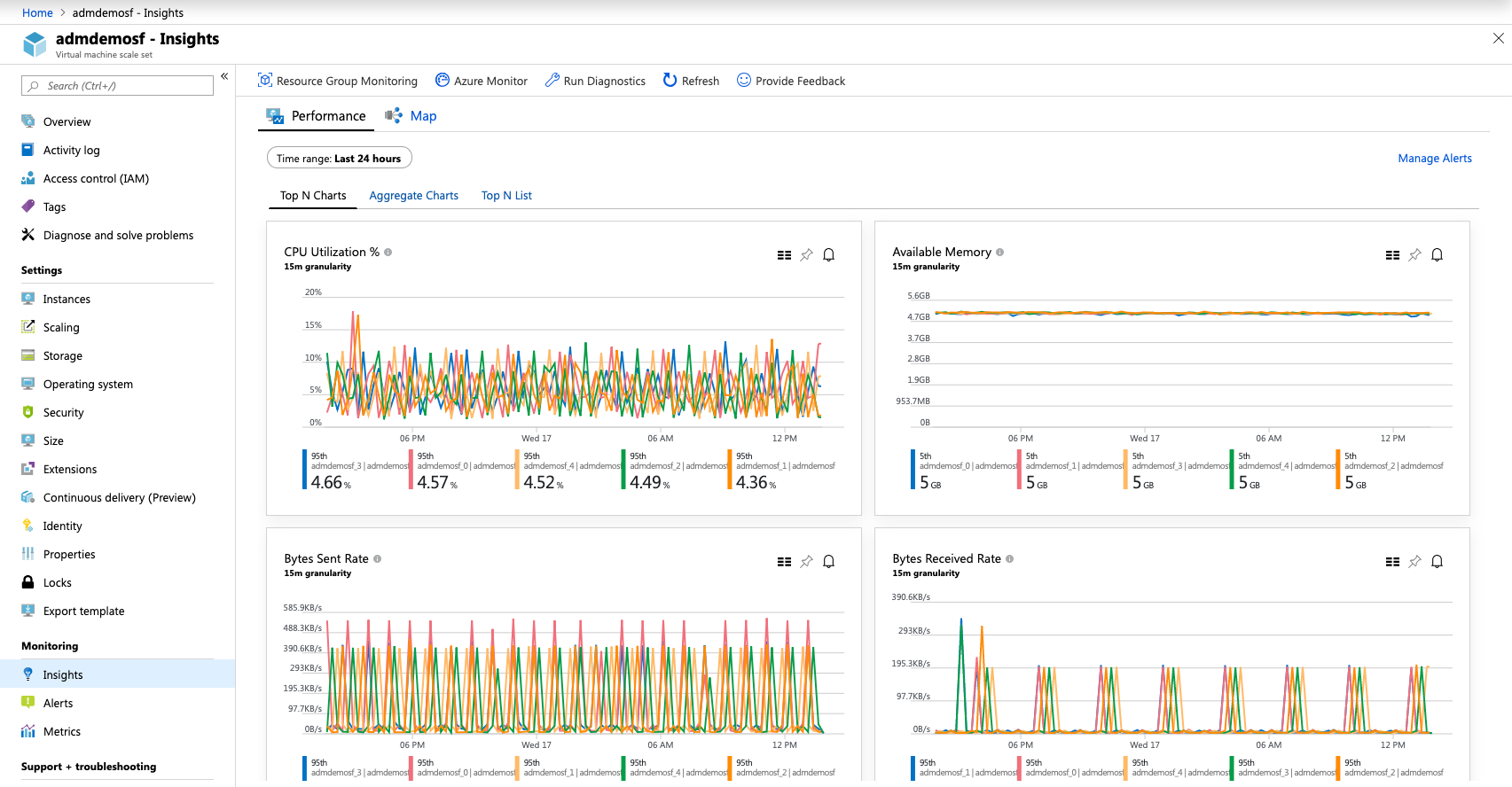

Questa pagina carica la visualizzazione prestazioni di Monitoraggio di Azure con ambito nel set di scalabilità selezionato. Questa vista consente di visualizzare l’elenco delle prime istanze nel set di scalabilità all’interno del set di metriche monitorate. È anche possibile visualizzare le prestazioni di aggregazione nel set di scalabilità. È anche possibile visualizzare le tendenze delle metriche selezionate nelle singole istanze del set di scalabilità. Selezionando un'istanza nella vista elenco è possibile caricarne la mappa o passare a una visualizzazione prestazioni dettagliata per tale istanza.

Selezionando l'icona a forma di puntina da disegno nell'angolo superiore destro in un grafico, si aggiunge il grafico all'ultimo dashboard di Azure visualizzato. Dal dashboard è possibile ridimensionare e riposizionare il grafico. Selezionando il grafico dal dashboard, si viene reindirizzati alle Informazioni dettagliate macchina virtuale e viene caricata la vista Dettaglio prestazioni per la macchina virtuale.

Nota

Dalla vista Istanze del set di scalabilità è anche possibile accedere a una visualizzazione prestazioni dettagliata per un'istanza specifica. Nella sezione Impostazioni passare a Istanze e selezionare Informazioni dettagliate.

Passaggi successivi

• Viene descritto come usare le cartelle di lavoro incluse in Informazioni dettagliate macchina virtuale per analizzare ulteriormente le metriche relative alle prestazioni e alla rete.
• Per informazioni sulle dipendenze delle applicazioni individuate, consultare Visualizzare la mappa di Informazioni dettagliate macchina virtuale.
