Esercitazione: Configurare la rete per Azure Stack Edge Pro R

Questa esercitazione illustra come configurare la rete per il dispositivo Azure Stack Edge Pro R usando l'interfaccia utente Web locale.

Per il completamento del processo di connessione sono necessari circa 20 minuti.

Questa esercitazione descrive quanto segue:

• Prerequisiti
• Configurare i gruppi
• Configurare la rete avanzata
• Configurare il proxy Web
• Convalidare le impostazioni di rete

Prerequisiti

Prima di configurare e configurare il dispositivo Azure Stack Edge Pro R, assicurarsi di:

• Installare il dispositivo fisico come descritto in Installare Azure Stack Edge Pro R.
• Connessione all'interfaccia utente Web locale del dispositivo, come descritto in dettaglio in Connessione ad Azure Stack Edge Pro R

Configurare i gruppi

La pagina Attività iniziali visualizza le diverse impostazioni necessarie per configurare e registrare il dispositivo fisico nel servizio Azure Stack Edge.

Seguire questa procedura per configurare la rete per il dispositivo.

1. Nell'interfaccia utente Web locale del dispositivo passare alla pagina Attività iniziali.

2. Nel riquadro Rete selezionare Configura per passare alla pagina Rete.

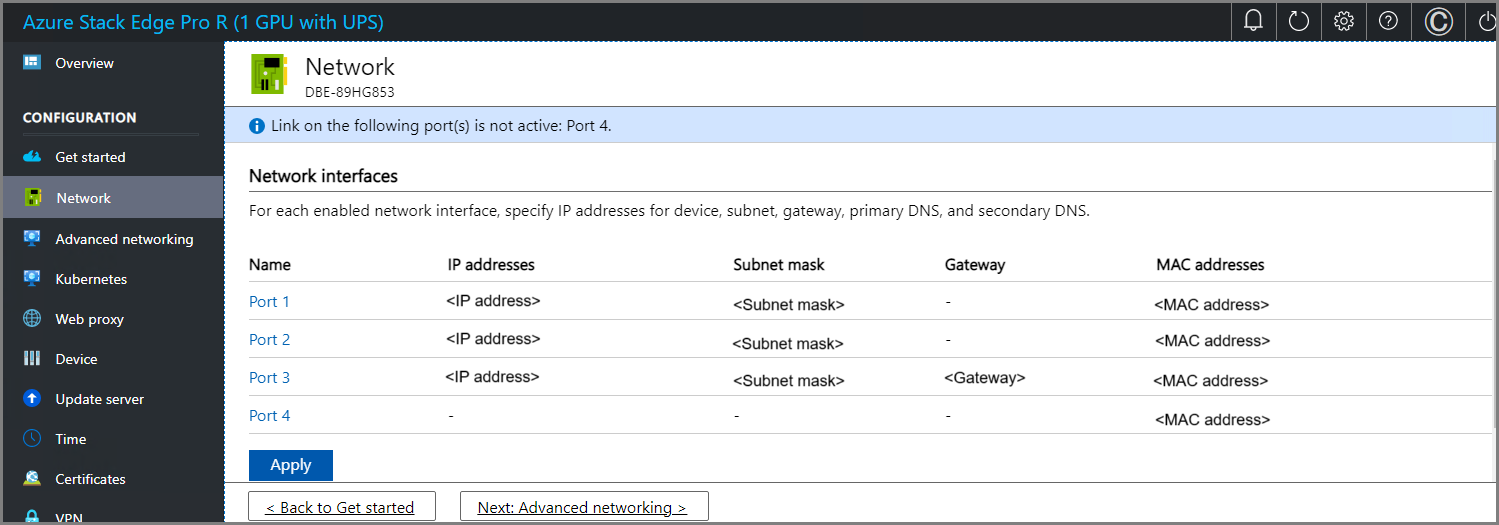

   Nel dispositivo fisico sono presenti quattro interfacce di rete. PORT 1 e PORT 2 sono interfacce di rete a 1 Gbps, PORT 3 e PORT 4 sono interfacce di rete a 10/25 Gbps. PORT 1 viene automaticamente configurata come porta di sola gestione, mentre le porte tra PORT 2 e PORT 4 sono tutte porte dati. La pagina Rete è come illustrato di seguito:

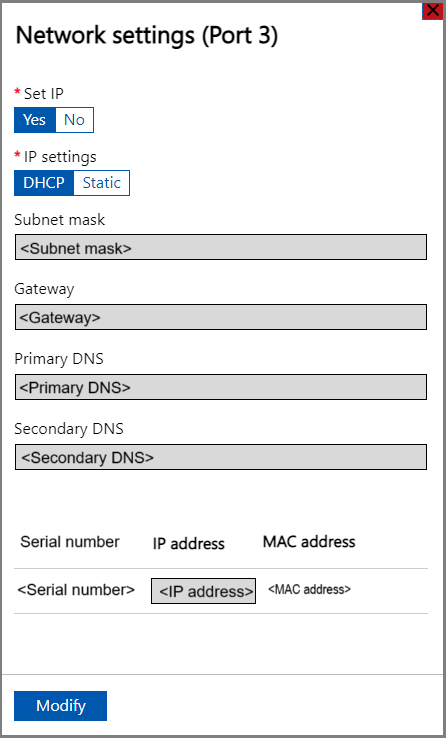

3. Per modificare le impostazioni di rete, selezionare una porta e nel riquadro destro visualizzato modificare l'indirizzo IP, la subnet, il gateway, il DNS primario e il DNS secondario.

   • Se si seleziona La porta 1, si noterà che è preconfigurata come statica.



   • Se si seleziona la porta 2, 3 o 4, tutte queste porte vengono configurate come DHCP per impostazione predefinita.



   Nella configurazione delle impostazioni di rete tenere presenti queste considerazioni:

   • Se nell'ambiente è abilitato il DHCP, le interfacce di rete vengono configurate automaticamente. Di conseguenza, vengono assegnati automaticamente anche un indirizzo IP, una subnet, un gateway e un DNS.
   • Se il protocollo DHCP non è abilitato, è possibile assegnare indirizzi IP statici (se necessario).
   • È possibile configurare l'interfaccia di rete come IPv4.
   • Il raggruppamento o l'aggregazione dei collegamenti della scheda di interfaccia di rete (NIC) non è supportata con Azure Stack Edge.
   • Il numero di serie di qualsiasi porta corrisponde al numero di serie del nodo.

   Nota

   Se è necessario connettersi al dispositivo da una rete esterna, vedere Abilitare l'accesso dei dispositivi dall'esterno della rete per altre impostazioni di rete .

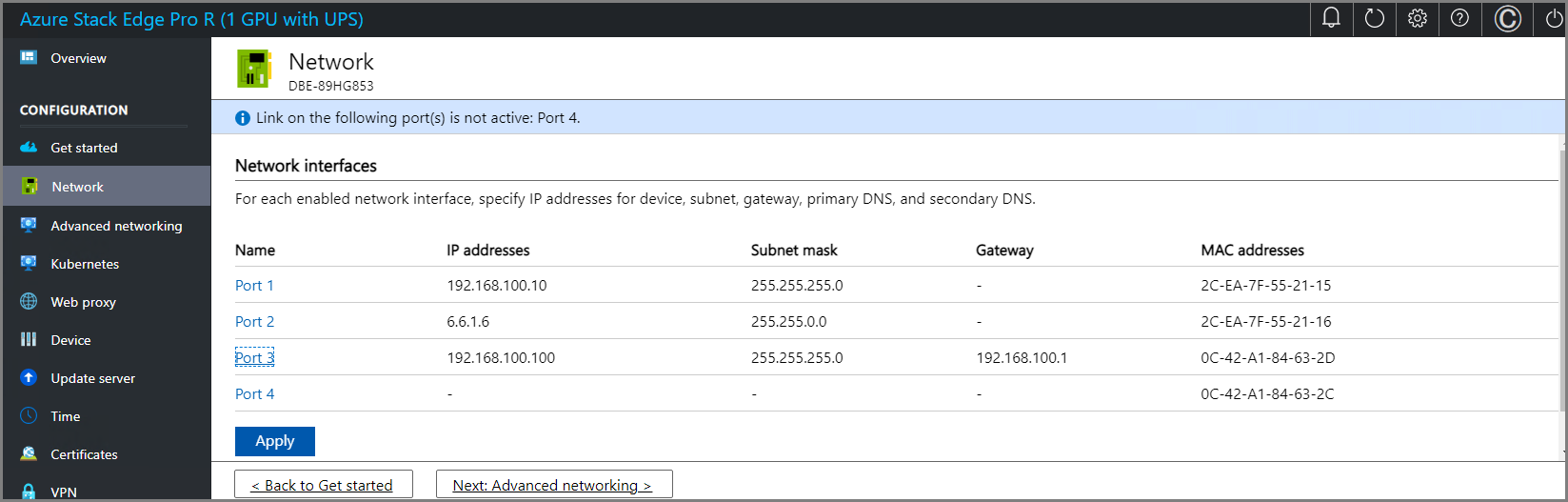

   Dopo aver configurato la rete del dispositivo, la pagina viene aggiornata come illustrato di seguito.



   Nota

   È consigliabile non cambiare l'indirizzo IP locale dell'interfaccia di rete da statico a DHCP, a meno che non si abbia un altro indirizzo IP per la connessione al dispositivo. Se si usa un'interfaccia di rete e si passa a DHCP, non sarà possibile determinare l'indirizzo DHCP. Se si vuole passare a un indirizzo DHCP, attendere fino al termine dell'attivazione del dispositivo nel servizio e quindi eseguire la modifica. È possibile visualizzare gli indirizzi IP di tutti gli adattatori in Proprietà dispositivo nel portale di Azure per il proprio servizio.

   Dopo aver configurato e applicato le impostazioni di rete, selezionare Avanti: Rete avanzata per configurare la rete di calcolo.

Abilitare la rete di calcolo

Seguire questa procedura per abilitare il calcolo e configurare la rete di calcolo.

1. Nella pagina Rete avanzata selezionare un'interfaccia di rete che si vuole abilitare per il calcolo.



Configurare i commutatori virtuali

Seguire questa procedura per aggiungere o eliminare commutatori virtuali e reti virtuali.

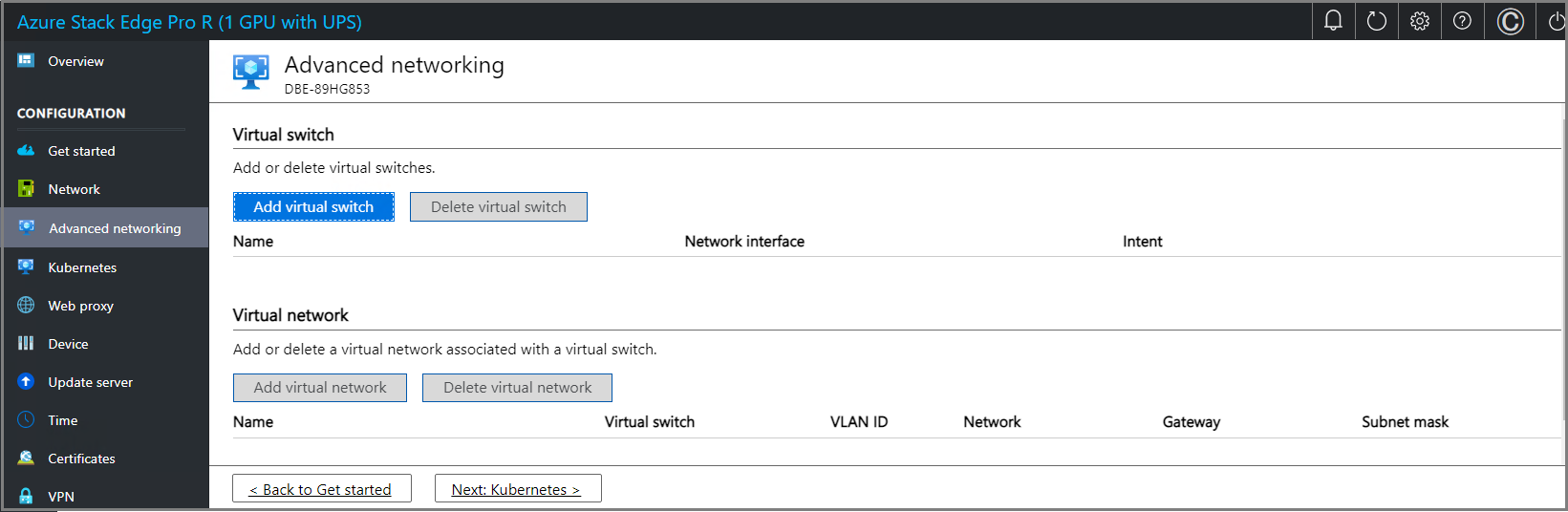

1. Nell'interfaccia utente locale passare alla pagina Rete avanzata .

2. Nella sezione Commutatore virtuale si aggiungono o si eliminano commutatori virtuali. Selezionare Aggiungi commutatore virtuale per creare un nuovo commutatore.

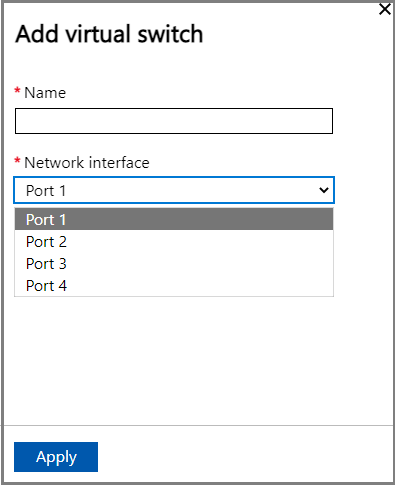

3. Nel pannello Impostazioni di rete, se si usa un nuovo commutatore, specificare quanto segue:

   1. Specificare un nome per il commutatore virtuale.
   2. Scegliere l'interfaccia di rete in cui creare il commutatore virtuale.
   3. Se si distribuiscono carichi di lavoro 5G, impostare Supporta la rete accelerata su Sì.
   4. Selezionare Applica. È possibile notare che viene creato il commutatore virtuale specificato.



4. È possibile creare più di un'opzione seguendo i passaggi descritti in precedenza.

5. Per eliminare un commutatore virtuale, nella sezione Commutatore virtuale selezionare Elimina commutatore virtuale. Quando viene eliminato un commutatore virtuale, vengono eliminate anche le reti virtuali associate.

È ora possibile creare reti virtuali e associare i commutatori virtuali creati.

Configurare reti virtuali

È possibile aggiungere o eliminare reti virtuali associate ai commutatori virtuali. Per aggiungere un commutatore virtuale, seguire questa procedura:

1. Nell'interfaccia utente locale nella pagina Rete avanzata , nella sezione Rete virtuale selezionare Aggiungi rete virtuale.

2. Nel pannello Aggiungi rete virtuale immettere le informazioni seguenti:

   1. Selezionare un commutatore virtuale per il quale si vuole creare una rete virtuale.
   2. Specificare un nome per la rete virtuale. Il nome specificato deve essere conforme alle regole di denominazione e alle restrizioni per le risorse di Azure.
   3. Immettere un ID VLAN come numero univoco nell'intervallo 1-4094. L'ID VLAN specificato deve trovarsi nella configurazione trunk. Per altre informazioni sulla configurazione trunk per il commutatore, vedere le istruzioni del produttore del commutatore fisico.
   4. Specificare subnet mask e gateway per la rete LAN virtuale in base alla configurazione della rete fisica.
   5. Selezionare Applica. Viene creata una rete virtuale nel commutatore virtuale specificato.

3. Per eliminare una rete virtuale, nella sezione Rete virtuale selezionare Elimina rete virtuale e selezionare la rete virtuale da eliminare.

4. Selezionare Avanti: Kubernetes > per configurare gli indirizzi IP di calcolo per Kubernetes.

Configurare gli indirizzi IP di calcolo

Dopo aver creato i commutatori virtuali, è possibile abilitare i commutatori per il traffico di calcolo kubernetes.

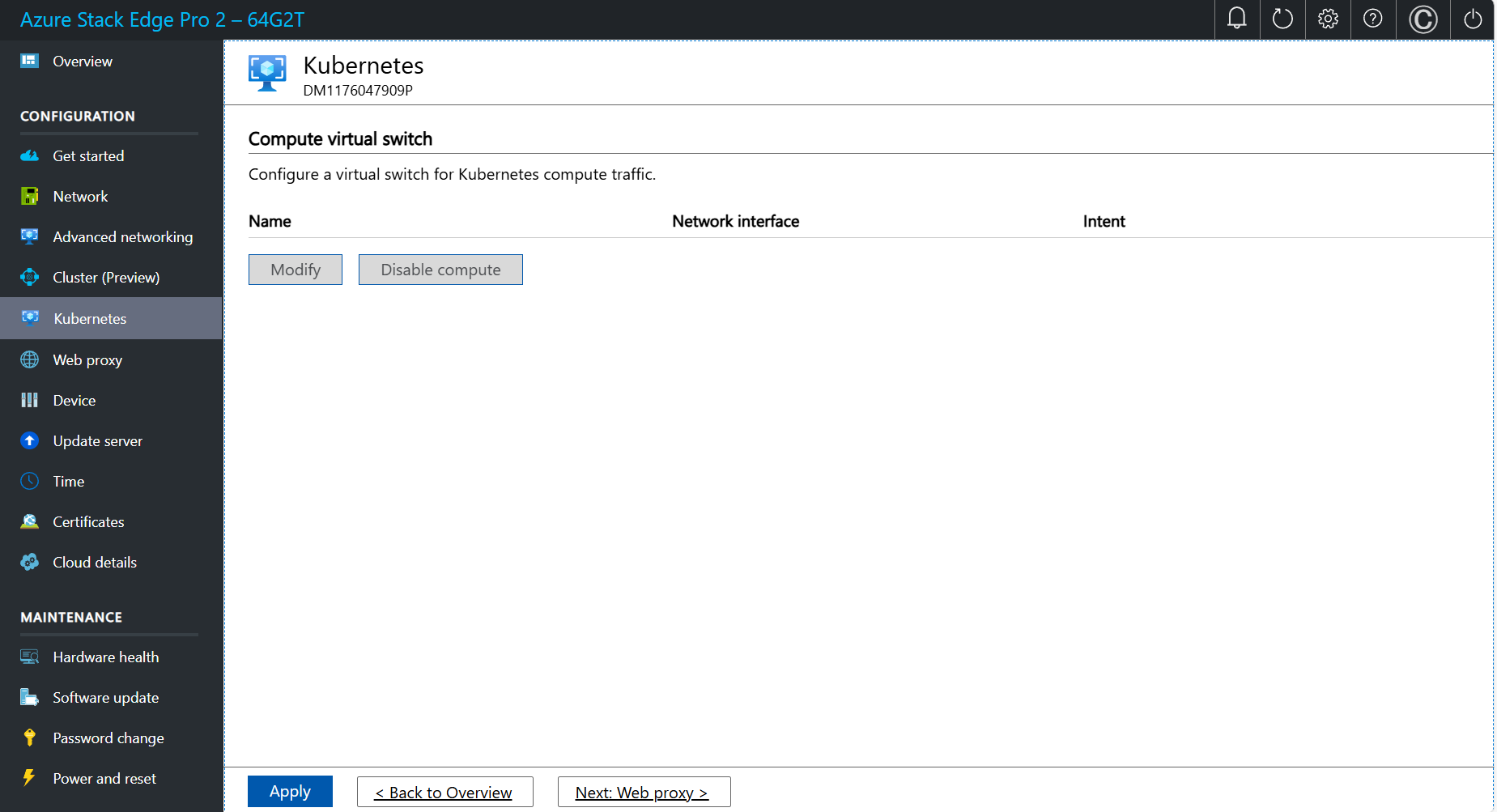

1. Nell'interfaccia utente locale passare alla pagina Kubernetes .

2. Specificare un carico di lavoro dalle opzioni disponibili.

   • Se si usa una soluzione MEC privata di Azure, selezionare l'opzione per una soluzione MEC privato di Azure nell'ambiente in uso.
   • Se si usa una soluzione SAP Digital Manufacturing o un'altra soluzione partner Microsoft, selezionare l'opzione per sap Digital Manufacturing for Edge Computing o un'altra soluzione partner Microsoft nell'ambiente in uso.
   • Per altri carichi di lavoro, selezionare l'opzione per altri carichi di lavoro nell'ambiente.

   Se richiesto, confermare l'opzione specificata e quindi selezionare Applica.

   Per usare PowerShell per specificare il carico di lavoro, vedere i passaggi dettagliati in Modificare i profili del carico di lavoro Kubernetes.

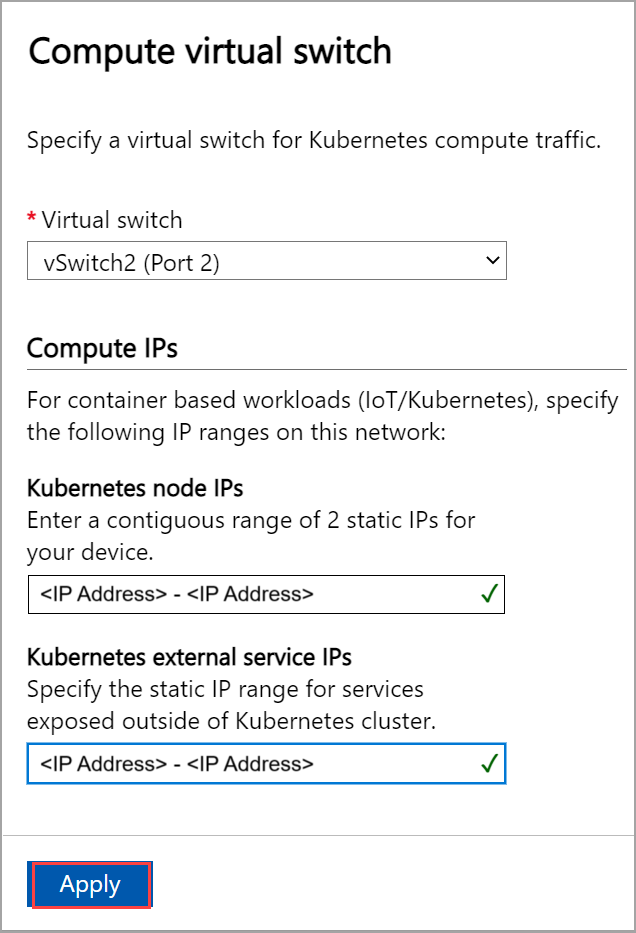

3. Nell'elenco a discesa selezionare il commutatore virtuale che si vuole abilitare per il traffico di calcolo kubernetes.

4. Assegnare gli indirizzi IP del nodo Kubernetes. Questi indirizzi IP statici sono per le macchine virtuali Kubernetes.

   Se si seleziona la soluzione MEC privato di Azure o SAP Digital Manufacturing for Edge Computing o un'altra opzione del carico di lavoro partner Microsoft per l'ambiente, è necessario fornire un intervallo contiguo di almeno 6 indirizzi IPv4 (o più) per una configurazione a 1 nodo.

   Se si seleziona l'opzione altri carichi di lavoro per un dispositivo a nodo n, viene fornito un intervallo contiguo di almeno n+1 indirizzi IPv4 (o più) per la macchina virtuale di calcolo usando gli indirizzi IP iniziale e finale. Per un dispositivo a 1 nodo, specificare almeno 2 indirizzi IPv4 gratuiti e contigui.

   Importante

   • Se si eseguono altri carichi di lavoro nell'ambiente, Kubernetes in Azure Stack Edge usa la subnet 172.27.0.0/16 per il pod e la subnet 172.28.0.0/16 per il servizio. Assicurarsi che non siano in uso nella rete. Per altre informazioni, vedere Cambiare le subnet del pod e del servizio Kubernetes.
   • La modalità DHCP non è supportata per gli INDIRIZZI IP del nodo Kubernetes.

5. Assegnare gli indirizzi IP del servizio esterno Kubernetes. Si tratta anche degli indirizzi IP di bilanciamento del carico. Questi indirizzi IP contigui sono per i servizi che si vogliono esporre all'esterno del cluster Kubernetes e si specifica l'intervallo di indirizzi IP statici a seconda del numero di servizi esposti.

   Importante

   Per accedere ai moduli di calcolo, è consigliabile specificare un minimo di 1 indirizzo IP per il servizio Hub di Azure Stack Edge. Gli indirizzi IP del servizio possono essere aggiornati in un secondo momento.

6. Selezionare Applica.



7. L'applicazione della configurazione richiede un paio di minuti e potrebbe essere necessario aggiornare il browser.

8. Selezionare Avanti: Proxy Web per configurare il proxy Web.

Configurare il proxy Web

Si tratta di una configurazione facoltativa.

Importante

I file PAC (proxy-auto config) non sono supportati. Un file PAC definisce il modo in cui i Web browser e altri agenti utente possono scegliere automaticamente il server proxy appropriato (metodo di accesso) per recuperare un determinato URL. I proxy che tentano di intercettare e leggere tutto il traffico (quindi firmare nuovamente tutti gli elementi con la propria certificazione) non sono compatibili perché il certificato del proxy non è attendibile. In genere, i proxy trasparenti funzionano bene con Azure Stack Edge Pro R. I proxy Web non trasparenti non sono supportati.

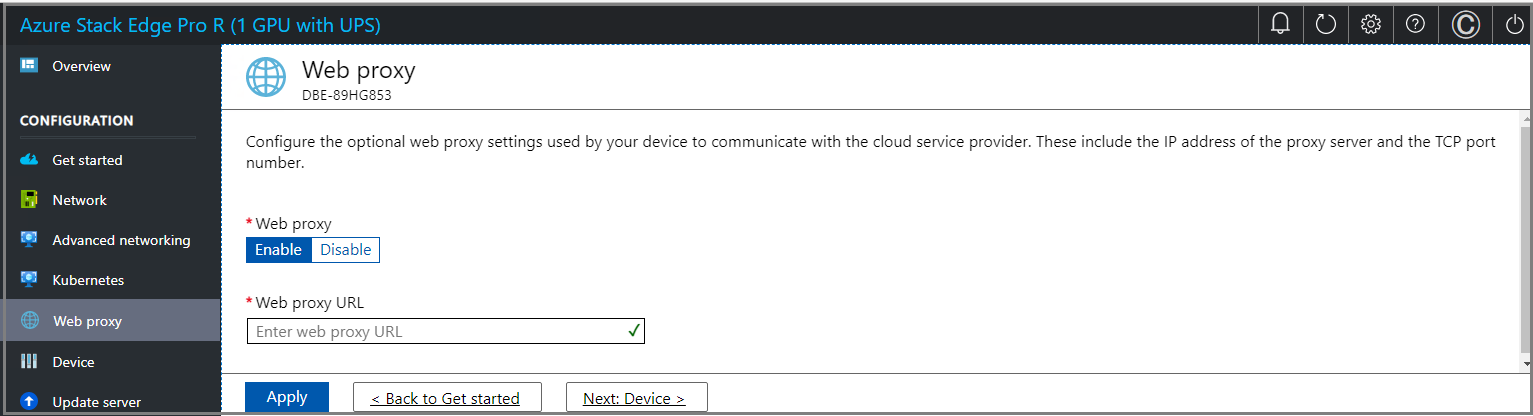

1. Nella pagina Impostazioni proxy Web seguire questa procedura:

   1. Nella casella URL proxy Web immettere l'URL in questo formato: http://host-IP address or FQDN:Port number. Gli URL HTTPS non sono supportati.

   2. Per convalidare e applicare le impostazioni del proxy Web configurate, selezionare Applica.



2. Dopo aver applicato le impostazioni, selezionare Avanti: Dispositivo.

Passaggi successivi

In questa esercitazione sono stati trattati gli argomenti seguenti:

• Prerequisiti
• Configurare i gruppi
• Configurare la rete avanzata
• Configurare il proxy Web
• Convalidare le impostazioni di rete

Per informazioni su come configurare il dispositivo Azure Stack Edge Pro R, vedere:

Configurare le impostazioni del dispositivo
