Guida introduttiva: Creare un Firewall di Azure e un criterio firewall - Modello di Resource Manager

In questa guida introduttiva si usa un modello di Azure Resource Manager per creare un Firewall di Azure e un criterio firewall. I criteri del firewall hanno una regola dell'applicazione che consente le connessioni a www.microsoft.com e una regola che consente le connessioni a Windows Update usando il tag FQDN WindowsUpdate . Una regola di rete consente le connessioni UDP a un server ora alla 13.86.101.172.

Inoltre, i gruppi IP vengono usati nelle regole per definire gli indirizzi IP di origine .

Un modello di Azure Resource Manager è un file JSON (JavaScript Object Notation) che definisce l'infrastruttura e la configurazione del progetto. Il modello utilizza la sintassi dichiarativa. Si descrive la distribuzione prevista senza scrivere la sequenza di comandi di programmazione necessari per creare la distribuzione.

Per informazioni su Firewall di Azure Manager, vedere Che cos'è Firewall di Azure Manager?.

Per informazioni sulle Firewall di Azure, vedere Che cos'è Firewall di Azure?.

Per informazioni sui gruppi IP, vedere Gruppi IP in Firewall di Azure.

Se l'ambiente soddisfa i prerequisiti e si ha familiarità con l'uso dei modelli di Resource Manager, selezionare il pulsante Distribuisci in Azure. Il modello viene visualizzato nel portale di Azure.

Pulsante per distribuire il modello di Resource Manager in Azure.

Prerequisiti

Rivedere il modello

Questo modello crea una rete virtuale hub, insieme alle risorse necessarie per supportare lo scenario.

Il modello usato in questo avvio rapido proviene dai modelli di avvio rapido di Azure.

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.8.9.13224",
      "templateHash": "2614956787969031174"
    }
  },
  "parameters": {
    "virtualNetworkName": {
      "type": "string",
      "defaultValue": "[format('vnet{0}', uniqueString(resourceGroup().id))]",
      "metadata": {
        "description": "Virtual network name"
      }
    },
    "firewallName": {
      "type": "string",
      "defaultValue": "[format('fw{0}', uniqueString(resourceGroup().id))]",
      "metadata": {
        "description": "Azure Firewall name"
      }
    },
    "numberOfPublicIPAddresses": {
      "type": "int",
      "defaultValue": 2,
      "maxValue": 100,
      "minValue": 1,
      "metadata": {
        "description": "Number of public IP addresses for the Azure Firewall"
      }
    },
    "availabilityZones": {
      "type": "array",
      "defaultValue": [],
      "metadata": {
        "description": "Zone numbers e.g. 1,2,3."
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Location for all resources."
      }
    },
    "infraIpGroupName": {
      "type": "string",
      "defaultValue": "[format('{0}-infra-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
    },
    "workloadIpGroupName": {
      "type": "string",
      "defaultValue": "[format('{0}-workload-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
    },
    "firewallPolicyName": {
      "type": "string",
      "defaultValue": "[format('{0}-firewallPolicy', parameters('firewallName'))]"
    }
  },
  "variables": {
    "copy": [
      {
        "name": "azureFirewallIpConfigurations",
        "count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]",
        "input": {
          "name": "[format('IpConf{0}', range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')])]",
          "properties": {
            "subnet": "[if(equals(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 0), json(format('{{\"id\": \"{0}\"}}', variables('azureFirewallSubnetId'))), json('null'))]",
            "publicIPAddress": {
              "id": "[format('{0}{1}', variables('azureFirewallPublicIpId'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 1))]"
            }
          }
        }
      }
    ],
    "vnetAddressPrefix": "10.10.0.0/24",
    "azureFirewallSubnetPrefix": "10.10.0.0/25",
    "publicIPNamePrefix": "publicIP",
    "azurepublicIpname": "[variables('publicIPNamePrefix')]",
    "azureFirewallSubnetName": "AzureFirewallSubnet",
    "azureFirewallSubnetId": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('virtualNetworkName'), variables('azureFirewallSubnetName'))]",
    "azureFirewallPublicIpId": "[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPNamePrefix'))]"
  },
  "resources": [
    {
      "type": "Microsoft.Network/ipGroups",
      "apiVersion": "2022-01-01",
      "name": "[parameters('workloadIpGroupName')]",
      "location": "[parameters('location')]",
      "properties": {
        "ipAddresses": [
          "10.20.0.0/24",
          "10.30.0.0/24"
        ]
      }
    },
    {
      "type": "Microsoft.Network/ipGroups",
      "apiVersion": "2022-01-01",
      "name": "[parameters('infraIpGroupName')]",
      "location": "[parameters('location')]",
      "properties": {
        "ipAddresses": [
          "10.40.0.0/24",
          "10.50.0.0/24"
        ]
      }
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2022-01-01",
      "name": "[parameters('virtualNetworkName')]",
      "location": "[parameters('location')]",
      "tags": {
        "displayName": "[parameters('virtualNetworkName')]"
      },
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[variables('vnetAddressPrefix')]"
          ]
        },
        "subnets": [
          {
            "name": "[variables('azureFirewallSubnetName')]",
            "properties": {
              "addressPrefix": "[variables('azureFirewallSubnetPrefix')]"
            }
          }
        ],
        "enableDdosProtection": false
      }
    },
    {
      "copy": {
        "name": "publicIpAddress",
        "count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]"
      },
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2022-01-01",
      "name": "[format('{0}{1}', variables('azurepublicIpname'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAllocationMethod": "Static",
        "publicIPAddressVersion": "IPv4"
      }
    },
    {
      "type": "Microsoft.Network/firewallPolicies",
      "apiVersion": "2022-01-01",
      "name": "[parameters('firewallPolicyName')]",
      "location": "[parameters('location')]",
      "properties": {
        "threatIntelMode": "Alert"
      }
    },
    {
      "type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
      "apiVersion": "2022-01-01",
      "name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
      "properties": {
        "priority": 200,
        "ruleCollections": [
          {
            "ruleCollectionType": "FirewallPolicyFilterRuleCollection",
            "action": {
              "type": "Allow"
            },
            "name": "azure-global-services-nrc",
            "priority": 1250,
            "rules": [
              {
                "ruleType": "NetworkRule",
                "name": "time-windows",
                "ipProtocols": [
                  "UDP"
                ],
                "destinationAddresses": [
                  "13.86.101.172"
                ],
                "sourceIpGroups": [
                  "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
                  "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
                ],
                "destinationPorts": [
                  "123"
                ]
              }
            ]
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
      "apiVersion": "2022-01-01",
      "name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
      "properties": {
        "priority": 300,
        "ruleCollections": [
          {
            "ruleCollectionType": "FirewallPolicyFilterRuleCollection",
            "name": "global-rule-url-arc",
            "priority": 1000,
            "action": {
              "type": "Allow"
            },
            "rules": [
              {
                "ruleType": "ApplicationRule",
                "name": "winupdate-rule-01",
                "protocols": [
                  {
                    "protocolType": "Https",
                    "port": 443
                  },
                  {
                    "protocolType": "Http",
                    "port": 80
                  }
                ],
                "fqdnTags": [
                  "WindowsUpdate"
                ],
                "terminateTLS": false,
                "sourceIpGroups": [
                  "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
                  "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
                ]
              }
            ]
          },
          {
            "ruleCollectionType": "FirewallPolicyFilterRuleCollection",
            "action": {
              "type": "Allow"
            },
            "name": "Global-rules-arc",
            "priority": 1202,
            "rules": [
              {
                "ruleType": "ApplicationRule",
                "name": "global-rule-01",
                "protocols": [
                  {
                    "protocolType": "Https",
                    "port": 443
                  }
                ],
                "targetFqdns": [
                  "www.microsoft.com"
                ],
                "terminateTLS": false,
                "sourceIpGroups": [
                  "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
                  "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
                ]
              }
            ]
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
        "[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/azureFirewalls",
      "apiVersion": "2021-03-01",
      "name": "[parameters('firewallName')]",
      "location": "[parameters('location')]",
      "zones": "[if(equals(length(parameters('availabilityZones')), 0), null(), parameters('availabilityZones'))]",
      "properties": {
        "ipConfigurations": "[variables('azureFirewallIpConfigurations')]",
        "firewallPolicy": {
          "id": "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
        "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
        "[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
        "publicIpAddress",
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('virtualNetworkName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
      ]
    }
  ]
}

Nel modello sono definite più risorse di Azure:

Distribuire il modello

Distribuire il modello di Resource Manager in Azure:

  1. Selezionare Distribuisci in Azure per accedere ad Azure e aprire il modello. Il modello crea un'istanza di Firewall di Azure, una WAN e un hub virtuali, l'infrastruttura di rete e due macchine virtuali.

    Pulsante per distribuire il modello di Resource Manager in Azure.

  2. Nel portale digitare o selezionare i valori seguenti nella pagina Crea firewall e FirewallPolicy con regole e ipgroup :

    • Sottoscrizione: selezionare da sottoscrizioni esistenti.
    • Gruppo di risorse: selezionare da gruppi di risorse esistenti o selezionare Crea nuovo e selezionare OK.
    • Area geografica: selezionare un'area geografica.
    • Nome firewall: digitare un nome per il firewall.
  3. Selezionare Rivedi e crea e quindi Crea. La distribuzione può richiedere almeno 10 minuti.

Esaminare le risorse distribuite

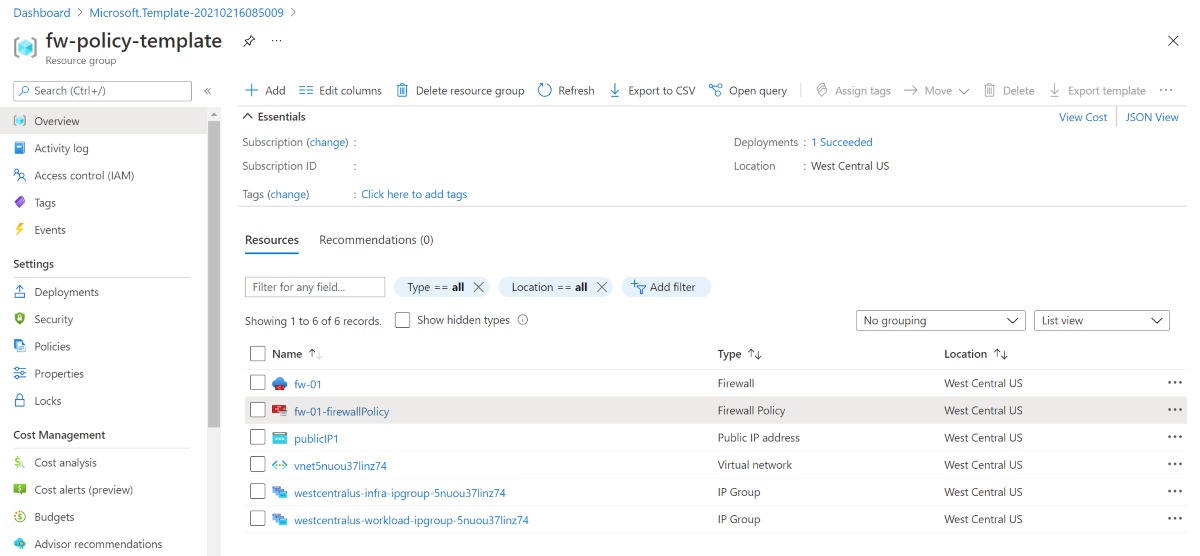

Al termine della distribuzione, verranno visualizzate le risorse simili seguenti.

Risorse distribuite

Pulire le risorse

Quando le risorse create con il firewall non sono più necessarie, eliminare il gruppo di risorse. Oltre al firewall verranno rimosse tutte le risorse correlate.

Per eliminare il gruppo di risorse, chiamare il cmdlet Remove-AzResourceGroup:

Remove-AzResourceGroup -Name "<your resource group name>"
