Configurare un dispositivo IoT Edge come gateway trasparente

Si applica a: IoT Edge 1.5 IoT Edge 1.4

Importante

IoT Edge 1.5 LTS e IoT Edge 1.4 LTS sono versioni supportate. IoT Edge 1.4 LTS raggiungerà il fine vita il 12 novembre 2024. Se si usa una versione precedente, vedere Aggiornare IoT Edge.

Questo articolo contiene istruzioni dettagliate per la configurazione di un dispositivo IoT Edge in grado di operare come gateway trasparente per consentire la comunicazione di altri dispositivi con l'hub IoT. Questo articolo usa il termine gateway IoT Edge per fare riferimento a un dispositivo IoT Edge configurato come gateway trasparente. Per altre informazioni, vedere Come usare un dispositivo IoT Edge come gateway.

Nota

I dispositivi downstream non possono usare il caricamento dei file.

Ci sono tre passaggi generali per configurare correttamente una connessione gateway trasparente. Questo articolo illustra il primo passaggio:

1. Configurare il dispositivo gateway come server in modo che i dispositivi downstream possano connettersi in modo sicuro. Configurare il gateway per ricevere messaggi dai dispositivi downstream e instradarli alla destinazione corretta.
2. Creare un'identità del dispositivo per il dispositivo downstream in modo che possa eseguire l'autenticazione con l'hub IoT. Configurare il dispositivo downstream per inviare messaggi tramite il dispositivo gateway. Per questi passaggi, vedere Autenticare un dispositivo downstream nell'hub IoT di Azure.
3. Connettere il dispositivo downstream al dispositivo gateway e iniziare a inviare messaggi. Per questi passaggi, vedere Connettere un dispositivo downstream a un gateway Azure IoT Edge.

Affinché un dispositivo funga da gateway, deve connettersi in modo sicuro ai dispositivi downstream. Azure IoT Edge permette di usare un'infrastruttura a chiave pubblica (PKI) per configurare connessioni sicure tra dispositivi. Nel caso illustrato si consente la connessione di un dispositivo downstream a un dispositivo IoT Edge che funge da gateway trasparente. Per mantenere un livello di sicurezza ragionevole, il dispositivo downstream deve confermare l'identità del dispositivo gateway. Questo controllo delle identità impedisce ai dispositivi di connettersi a gateway potenzialmente dannosi.

Un dispositivo downstream può essere qualsiasi applicazione o piattaforma la cui identità sia stata creata con il servizio cloud hub IoT di Azure. Queste applicazioni usano spesso Azure IoT SDK per dispositivi. Un dispositivo downstream può anche essere un'applicazione in esecuzione nel dispositivo gateway IoT Edge stesso.

È possibile creare qualsiasi infrastruttura di certificati che abilita la relazione di trust necessaria per la topologia dispositivo-gateway. Questo articolo presuppone la stessa configurazione di certificati usata per abilitare la sicurezza CA X.509 nell'hub IoT, che include un certificato della CA X.509 associato a un hub IoT specifico (la CA radice dell'hub IoT), una serie di certificati firmati da tale CA e una CA per il dispositivo IoT Edge.

Nota

Il termine certificato CA radice usato in questi articoli si riferisce al certificato pubblico principale della catena di certificati PKI e non necessariamente alla radice del certificato di un'autorità di certificazione con diffusione. In molti casi, si tratta in realtà di un certificato pubblico CA intermedio.

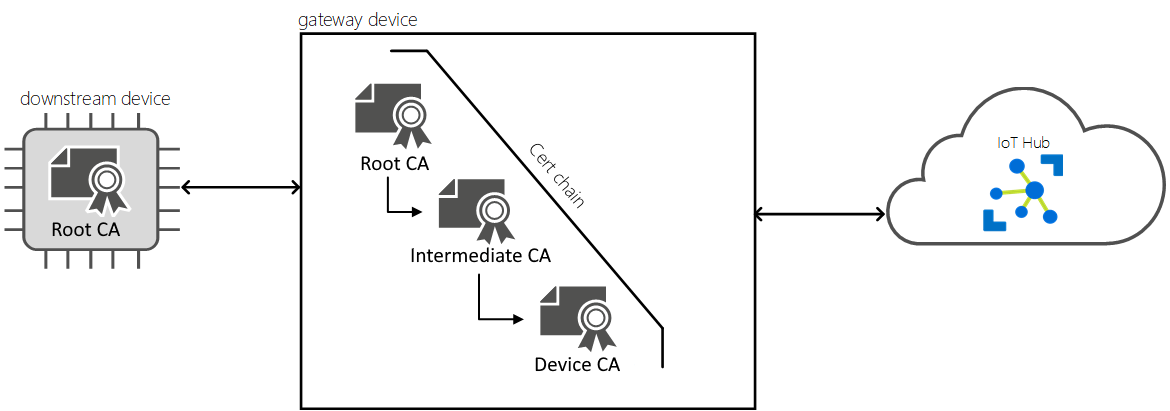

La procedura seguente illustra il processo di creazione e installazione dei certificati nelle posizioni corrette del gateway. È possibile usare qualsiasi computer per generare i certificati e quindi copiarli nel dispositivo IoT Edge.

Prerequisiti

IoT Edge

Un dispositivo Linux o Windows con IoT Edge installato.

Se non si ha un dispositivo pronto, è possibile crearne uno in una macchina virtuale di Azure. Seguire i passaggi descritti in Distribuire il primo modulo IoT Edge in un dispositivo Linux virtuale per creare un hub IoT, creare una macchina virtuale e configurare il runtime IoT Edge.

IoT Edge per Linux in Windows

Avviso

Poiché la macchina virtuale IoT Edge per Linux in Windows (EFLOW) deve essere accessibile da dispositivi esterni, assicurarsi di distribuire EFLOW con un commutatore virtuale esterno. Per altre informazioni sulle configurazioni di rete EFLOW, vedere Configurazione di rete per Azure IoT Edge per Linux in Windows.

Un dispositivo Windows con IoT Edge per Linux installato in Windows.

Se non si ha un dispositivo pronto, è necessario crearne uno prima di continuare con questa guida. Seguire la procedura descritta in Creare ed effettuare il provisioning di un dispositivo IoT Edge per Linux in Windows usando chiavi simmetriche per creare un hub IoT, creare una macchina virtuale EFLOW e configurare il runtime IoT Edge.

Configurare il certificato ca Edge

Tutti i gateway IoT Edge necessitano di un certificato ca Edge installato in essi. Il daemon di sicurezza di IoT Edge usa il certificato della CA Edge per firmare un certificato della CA del carico di lavoro, che a sua volta firma un certificato server per l'hub IoT Edge. Il gateway presenta il certificato del server al dispositivo downstream durante l'avvio della connessione. Il dispositivo downstream verifica che il certificato del server faccia parte di una catena di certificati che esegue il rollup del certificato CA radice. Questo processo consente al dispositivo downstream di verificare che il gateway provenga da una fonte attendibile. Per altre informazioni, vedere Informazioni su come Azure IoT Edge usa i certificati.

Il certificato CA radice e il certificato CA Edge (con la relativa chiave privata) devono essere presenti nel dispositivo gateway IoT Edge e configurati nel file di configurazione di IoT Edge. Tenere presente che in questo caso il certificato CA radice indica l'autorità di certificazione principale per questo scenario IoT Edge. Il certificato ca perimetrale del gateway e i certificati del dispositivo downstream devono eseguire il rollup dello stesso certificato CA radice.

Suggerimento

Il processo di installazione del certificato CA radice e del certificato CA Edge in un dispositivo IoT Edge è illustrato in modo più dettagliato in Gestire i certificati in un dispositivo IoT Edge.

Preparare i file seguenti:

• Certificato CA radice
• Certificato della CA perimetrale
• Chiave privata della CA del dispositivo

Per gli scenari di produzione, è necessario generare questi file con un'autorità di certificazione personalizzata. Per gli scenari di sviluppo e test, è possibile usare i certificati demo.

Creare certificati demo

Se non si ha un'autorità di certificazione personalizzata e si vogliono usare i certificati demo, seguire le istruzioni in Creare certificati demo per testare le funzionalità dei dispositivi IoT Edge per creare i file. In tale pagina è necessario eseguire i passaggi seguenti:

1. Per iniziare, configurare gli script per la generazione di certificati nel dispositivo.
2. Creare un certificato CA radice. Al termine di queste istruzioni, si avrà un file di certificato CA radice <path>/certs/azure-iot-test-only.root.ca.cert.pem.
3. Creare certificati CA Edge. Alla fine di queste istruzioni, si avrà un certificato <path>/certs/iot-edge-device-ca-<cert name>-full-chain.cert.pem della CA Edge la relativa chiave <path>/private/iot-edge-device-ca-<cert name>.key.pemprivata.

Copiare i certificati nel dispositivo

IoT Edge

1. Controllare che il certificato soddisfi i requisiti di formato.

2. Se i certificati sono stati creati in un computer diverso, copiarli nel dispositivo IoT Edge. È possibile usare un'unità USB, un servizio come Azure Key Vault o una funzione come la copia sicura dei file.

3. Spostare i file nella directory preferita per certificati e chiavi. Usare /var/aziot/certs per i certificati e /var/aziot/secrets per le chiavi.

4. Creare i certificati e le directory delle chiavi e impostare le autorizzazioni. È consigliabile archiviare i certificati e le chiavi nella directory /var/aziot preferita. Usare /var/aziot/certs per i certificati e /var/aziot/secrets per le chiavi.

   # If the certificate and keys directories don't exist, create, set ownership, and set permissions
   sudo mkdir -p /var/aziot/certs
   sudo chown aziotcs:aziotcs /var/aziot/certs
   sudo chmod 755 /var/aziot/certs

   sudo mkdir -p /var/aziot/secrets
   sudo chown aziotks:aziotks /var/aziot/secrets
   sudo chmod 700 /var/aziot/secrets


5. Modificare la proprietà e le autorizzazioni dei certificati e delle chiavi.

   # Give aziotcs ownership to certificates
   # Read and write for aziotcs, read-only for others
   sudo chown -R aziotcs:aziotcs /var/aziot/certs
   sudo find /var/aziot/certs -type f -name "*.*" -exec chmod 644 {} \;

   # Give aziotks ownership to private keys
   # Read and write for aziotks, no permission for others
   sudo chown -R aziotks:aziotks /var/aziot/secrets
    sudo find /var/aziot/secrets -type f -name "*.*" -exec chmod 600 {} \;


IoT Edge per Linux in Windows

È ora necessario copiare i certificati nella macchina virtuale Windows di Azure IoT Edge per Linux.

Per altre informazioni sui comandi seguenti, vedere Funzioni di PowerShell per IoT Edge.

1. Controllare che il certificato soddisfi i requisiti di formato.

2. Copiare i certificati nella macchina virtuale EFLOW in una directory in cui si dispone dell'accesso in scrittura. Ad esempio, la home directory /home/iotedge-user.

   # Copy the Edge CA certificate and key
   Copy-EflowVMFile -fromFile <path>\certs\iot-edge-device-ca-<cert name>-full-chain.cert.pem -toFile ~/iot-edge-device-ca-<cert name>-full-chain.cert.pem -pushFile
   Copy-EflowVMFile -fromFile <path>\private\iot-edge-device-ca-<cert name>.key.pem -toFile ~/iot-edge-device-ca-<cert name>.key.pem -pushFile

   # Copy the root CA certificate
   Copy-EflowVMFile -fromFile <path>\certs\azure-iot-test-only.root.ca.cert.pem -toFile ~/azure-iot-test-only.root.ca.cert.pem -pushFile


3. Aprire una sessione di PowerShell con privilegi elevati a partire da Esegui come amministratore.

   Connettersi alla macchina virtuale EFLOW.

   Connect-EflowVm


4. Creare i certificati e le directory delle chiavi e impostare le autorizzazioni. È consigliabile archiviare i certificati e le chiavi nella directory /var/aziot preferita. Usare /var/aziot/certs per i certificati e /var/aziot/secrets per le chiavi.

   # If the certificate and keys directories don't exist, create, set ownership, and set permissions
   sudo mkdir -p /var/aziot/certs
   sudo chown aziotcs:aziotcs /var/aziot/certs
   sudo chmod 755 /var/aziot/certs

   sudo mkdir -p /var/aziot/secrets
   sudo chown aziotks:aziotks /var/aziot/secrets
   sudo chmod 700 /var/aziot/secrets


5. Spostare i certificati e le chiavi nella directory /var/aziot preferita.

   # Move the Edge CA certificate and key to preferred location
   sudo mv ~/azure-iot-test-only.root.ca.cert.pem /var/aziot/certs
   sudo mv ~/iot-edge-device-ca-<cert name>-full-chain.cert.pem /var/aziot/certs
   sudo mv ~/iot-edge-device-ca-<cert name>.key.pem /var/aziot/secrets


6. Modificare la proprietà e le autorizzazioni dei certificati e delle chiavi.

   # Give aziotcs ownership to certificate
   # Read and write for aziotcs, read-only for others
   sudo chown aziotcs:aziotcs /var/aziot/certs/azure-iot-test-only.root.ca.cert.pem
   sudo chown aziotcs:aziotcs /var/aziot/certs/iot-edge-device-ca-<cert name>-full-chain.cert.pem
   sudo chmod 644 /var/aziot/certs/azure-iot-test-only.root.ca.cert.pem
   sudo chmod 644 /var/aziot/certs/iot-edge-device-ca-<cert name>-full-chain.cert.pem

   # Give aziotks ownership to private key
   # Read and write for aziotks, no permission for others
   sudo chown aziotks:aziotks /var/aziot/secrets/iot-edge-device-ca-<cert name>.key.pem
   sudo chmod 600 /var/aziot/secrets/iot-edge-device-ca-<cert name>.key.pem


7. Chiudere la connessione alla macchina virtuale EFLOW.

   exit


Configurare i certificati nel dispositivo

1. Nel dispositivo IoT Edge aprire il file di configurazione: /etc/aziot/config.toml. Se si usa IoT Edge per Linux in Windows, è necessario connettersi alla macchina virtuale EFLOW usando il cmdlet di PowerShell Connect-EflowVm.

   Suggerimento

   Se il file di configurazione non esiste ancora nel dispositivo, usare /etc/aziot/config.toml.edge.template come modello per crearne uno.

2. Trovare il parametro trust_bundle_cert. Rimuovere il commento da questa riga e fornire l'URI del file al file del certificato CA radice nel dispositivo.

3. Trovare la sezione [edge_ca] del file. Rimuovere il commento dalle tre righe di questa sezione e specificare gli URI dei file per il certificato e i file di chiave come valori per le proprietà seguenti:

   • Certificato: certificato CA Edge
   • pk: chiave privata della CA del dispositivo

4. Salva e chiude il file .

5. Applicare le modifiche.

   sudo iotedge config apply


Distribuire edgeHub e indirizzare i messaggi

I dispositivi downstream inviano dati di telemetria e messaggi al dispositivo gateway, in cui il modulo hub IoT Edge è responsabile del routing delle informazioni ad altri moduli o all'hub IoT. Per preparare il dispositivo gateway per questa funzione, assicurarsi che:

• Il modulo hub IoT Edge viene distribuito nel dispositivo.

  Quando si installa IoT Edge in un dispositivo per la prima volta, viene avviato automaticamente un solo modulo di sistema, ovvero l'agente IoT Edge. Dopo aver creato la prima distribuzione per un dispositivo, viene avviato anche il secondo modulo di sistema e l'hub IoT Edge. Se il modulo edgeHub non è in esecuzione nel dispositivo, creare una distribuzione per il dispositivo.

• Il modulo hub IoT Edge include route configurate per gestire i messaggi in ingresso dai dispositivi downstream.

  Il dispositivo gateway deve disporre di una route per gestire i messaggi dai dispositivi downstream. In caso contrario, tali messaggi non verranno elaborati. È possibile inviare i messaggi ai moduli nel dispositivo gateway o direttamente all'hub IoT.

Per distribuire il modulo hub IoT Edge e configurarlo con route per gestire i messaggi in arrivo dai dispositivi downstream, seguire questa procedura:

1. Nel portale di Azure passare all'hub IoT.

2. Passare a Dispositivi nel menu Gestione dei dispositivi e selezionare il dispositivo IoT Edge da usare come gateway.

3. Selezionare Set Modules (Configura i moduli).

4. Nella pagina Moduli è possibile aggiungere tutti i moduli da distribuire nel dispositivo gateway. Ai fini di questo articolo, ci concentriamo sulla configurazione e sulla distribuzione del modulo edgeHub, che non deve essere impostato in modo esplicito in questa pagina.

5. Selezionare Avanti: Route.

6. Nella pagina Route assicurarsi che sia presente una route per gestire i messaggi provenienti dai dispositivi downstream. Ad esempio:

   • Route che invia tutti i messaggi, sia da un modulo che da un dispositivo downstream, all'hub IoT:

     • Nome: allMessagesToHub
     • Valore: FROM /messages/* INTO $upstream

   • Route che invia tutti i messaggi da tutti i dispositivi downstream all'hub IoT:

     • Nome: allDownstreamToHub
     • Valore: FROM /messages/* WHERE NOT IS_DEFINED ($connectionModuleId) INTO $upstream

     Questa route funziona perché, a differenza dei messaggi dei moduli IoT Edge, i messaggi dei dispositivi downstream non hanno un ID modulo associato. L'uso della clausola WHERE della route consente di filtrare tutti i messaggi con tale proprietà di sistema.

     Per altre informazioni sul routing dei messaggi, vedere distribuire moduli e stabilire le route.

7. Dopo aver creato la route o le route, selezionare Rivedi e crea.

8. Nella pagina Rivedi e crea selezionare Crea.

Aprire porte nel dispositivo gateway

I dispositivi IoT Edge standard non necessitano di connettività in ingresso per funzionare, perché tutte le comunicazioni con l'hub IoT vengono eseguite tramite connessioni in uscita. I dispositivi gateway sono diversi perché devono ricevere messaggi dai dispositivi downstream. Se un firewall è tra i dispositivi downstream e il dispositivo gateway, la comunicazione deve essere possibile anche tramite il firewall.

IoT Edge

Per il funzionamento di uno scenario gateway, almeno uno dei protocolli supportati dell'hub IoT Edge deve essere aperto per il traffico in ingresso dai dispositivi downstream. I protocolli supportati sono MQTT, AMQP, HTTPS, MQTT su WebSocket e AMQP su WebSocket.

Porta	Protocollo
8883	MQTT
5671	AMQP
443	HTTPS MQTT+WS AMQP+WS

IoT Edge per Linux in Windows

Per il funzionamento di uno scenario gateway, almeno uno dei protocolli supportati dell'hub IoT Edge deve essere aperto per il traffico in ingresso dai dispositivi downstream. I protocolli supportati sono MQTT, AMQP, HTTPS, MQTT su WebSocket e AMQP su WebSocket.

Porta	Protocollo
8883	MQTT
5671	AMQP
443	HTTPS MQTT+WS AMQP+WS

Infine, è necessario aprire le porte della macchina virtuale EFLOW. È possibile aprire le tre porte indicate in precedenza usando i cmdlet di PowerShell seguenti.

# Open MQTT port
Invoke-EflowVmCommand "sudo iptables -A INPUT -p tcp --dport 8883 -j ACCEPT"

# Open AMQP port
Invoke-EflowVmCommand "sudo iptables -A INPUT -p tcp --dport 5671 -j ACCEPT"

# Open HTTPS/MQTT+WS/AMQP+WS port
Invoke-EflowVmCommand "sudo iptables -A INPUT -p tcp --dport 443 -j ACCEPT"

# Save the iptables rules
Invoke-EflowVmCommand "sudo iptables-save | sudo tee /etc/systemd/scripts/ip4save"

Passaggi successivi

Dopo aver creato un configurato IoT Edge che opera come gateway trasparente, è necessario configurare i dispositivi downstream in modo da ritenere attendibile il gateway e inviarvi messaggi. Continuare a Autenticare un dispositivo downstream nell'hub IoT di Azure per i passaggi successivi nella configurazione dello scenario del gateway trasparente.
