Manuale dell'utente del reference development board (RDB) di MT3620

In questo argomento vengono descritte le caratteristiche utente dell'mt3620 reference development board (RDB) v1.7.

• Pulsanti programmabili e LED
• Quattro banche di intestazioni di interfaccia per input e output
• Alimentatore configurabile e due regolatori di tensione.
• Antenne Wi-Fi configurabili
• Punto di prova del terreno

Il progetto RDB è stato sottoposto a una serie di revisioni e tutte le versioni sono disponibili nel repository Azure Sphere Hardware Designs Git. Questo documento descrive la versione più recente di RDB (v1.7). Per informazioni sui progetti RDB precedenti, vedi mt3620 RDB manuale dell'utente — v1.6 e versioni precedenti. Se hai una scheda di sviluppo che segue il design RDB e vuoi sapere qual è la versione, vedi la progettazione della scheda di riferimento MT3620.

Pulsanti e LED

La scheda supporta due pulsanti utente, un pulsante di reimpostazione, quattro LED utente RGB, un LED di stato dell'applicazione, un LED di stato Wi-Fi, un LED attività USB, un LED di accensione della scheda e un LED di accensione MT3620.

Le sezioni seguenti forniscono dettagli sul modo in cui ognuno di questi pulsanti e LED si connette al chip MT3620.

Pulsanti utente

I due pulsanti utente (A e B) sono collegati ai pin GPIO elencati nella tabella seguente. Si noti che questi input GPIO sono tirati in alto tramite resistori 4.7K. Pertanto, lo stato di input predefinito di questi GPIO è alto; quando un utente preme un pulsante, l'input GPIO è basso.

Pulsante	MT3620 GPIO	PIN fisico MT3620
Un	GPIO12	27
B	GPIO13	28

Pulsante Reimposta

La bacheca di sviluppo include un pulsante di reimpostazione. Quando viene premuto, questo pulsante reimposta il chip MT3620. Non vengono ripristinate altre parti della scheda. Se MT3620 è in modalità PowerDown, premendo il pulsante di reimpostazione viene riattivato il chip perché anche il pulsante Reimposta è collegato al segnale WAKEUP MT3620.

LED utente

La bacheca di sviluppo include quattro LED per l'utente RGB, etichettati come 1-4. I LED si connettono agli OGGETTI CRITERI di gruppo MT3620, come indicato nella tabella seguente. L'anodo comune di ogni LED RGB è legato alto; pertanto, guidare il GPIO a basso corrispondente illumina il LED.

LED	Canale colore	MT3620 GPIO	PIN fisico MT3620
1	Rosso	GPIO8	21
1	Verde	GPIO9	22
1	Blu	GPIO10	25
2	Rosso	GPIO15	30
2	Verde	GPIO16	31
2	Blu	GPIO17	32
3	Rosso	GPIO18	33
3	Verde	GPIO19	34
3	Blu	GPIO20	35
4	Rosso	GPIO21	36
4	Verde	GPIO22	37
4	Blu	GPIO23	38

LED stato applicazione

Il LED di stato dell'applicazione è stato progettato per fornire all'utente il feedback sullo stato corrente dell'applicazione in esecuzione sul A7. Questo LED non è controllato dal sistema operativo Azure Sphere(OS); l'applicazione è responsabile della guida.

LED	Canale colore	MT3620 GPIO	PIN fisico MT3620
Stato applicazione	Rosso	GPIO45	62
Stato applicazione	Verde	GPIO46	63
Stato applicazione	Blu	GPIO47	64

LED stato Wi-Fi

Il LED di stato Wi-Fi ha lo scopo di fornire all'utente un feedback sullo stato corrente della connessione Wi-Fi. Questo LED non è controllato dal sistema operativo Azure Sphere; l'applicazione è responsabile della guida.

LED	Canale colore	MT3620 GPIO	PIN fisico MT3620
Stato Wi-Fi	Rosso	GPIO48	65
Stato Wi-Fi	Verde	GPIO14	29
Stato Wi-Fi	Blu	GPIO11	26

LED attività USB

Il LED dell'attività USB verde lampeggia ogni volta che i dati vengono inviati o ricevuti tramite la connessione USB. L'hardware viene implementato in modo che i dati inviati o ricevuti su uno qualsiasi dei quattro canali Future Technology Devices International (FTDI) provocano il lampeggiare del LED. Il LED dell'attività USB è guidato da circuiti dedicati e quindi non richiede supporto software aggiuntivo.

LED di accensione

La scheda include due LED di accensione:

• Un LED rosso acceso che si illumina quando la scheda è alimentata da USB o da un alimentatore esterno da 5V.
• Un LED di accensione MT3620 rosso che si illumina quando l'MT3620 è alimentato.

I LED sono contrassegnati dalle icone seguenti:

Alimentazione scheda	Alimentazione MT3620

Intestazioni di interfaccia

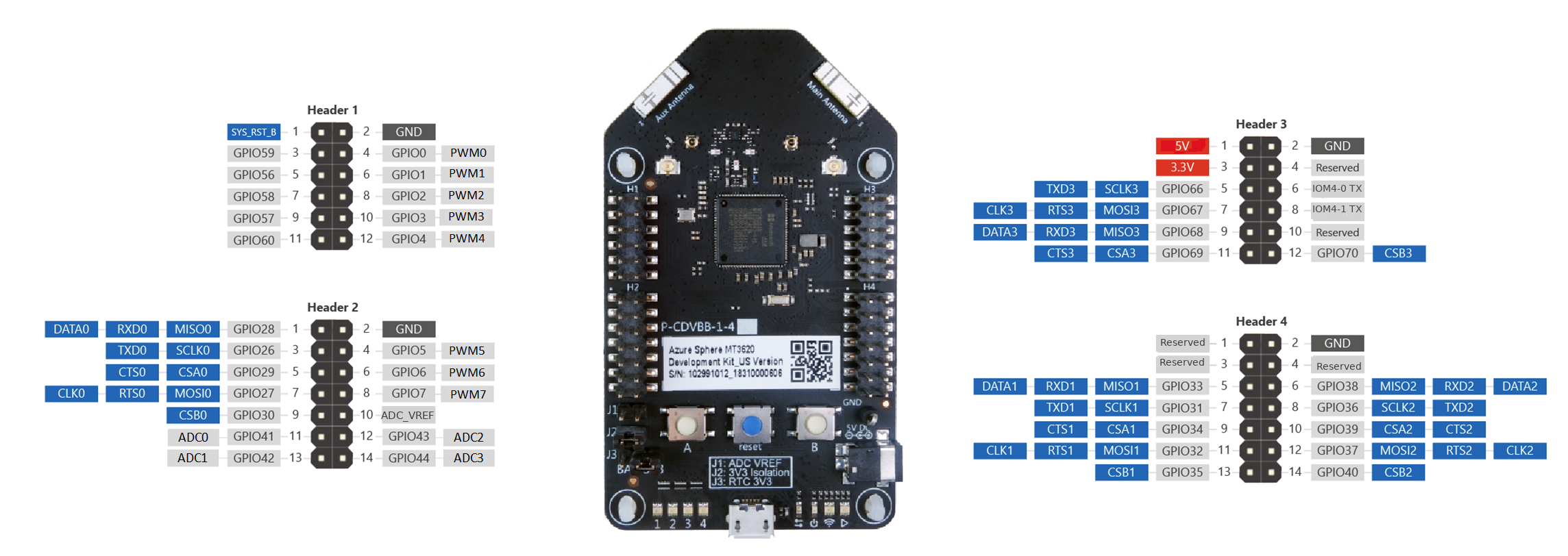

Il consiglio di sviluppo include quattro banche di intestazioni di interfaccia, etichettate H1-H4, che forniscono l'accesso a una varietà di segnali di interfaccia. Il diagramma mostra le funzioni pin attualmente supportate.

Nota

Per I2C, DATA e CLK nel diagramma corrispondono a SDA e SCL. Pull-up I2C SCL e I2C SDA con resistori da 10K ohm.

Scheda figlia

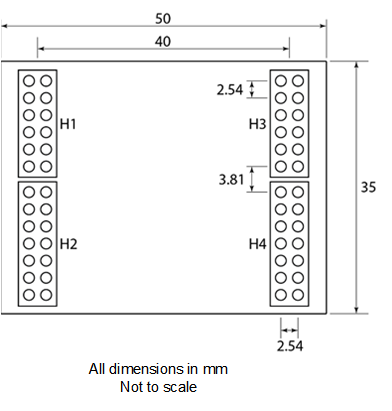

Le intestazioni sono disposte per consentire l'aggancio di una scheda figlia (detta anche "scudo" o "cappello") alla BDB. Il diagramma seguente mostra le dimensioni di una tipica bacheca figlia, insieme alle posizioni delle intestazioni.

Alimentazione

La scheda MT3620 può essere alimentata da USB, una fonte di alimentazione esterna da 5V o entrambe. Se entrambe le fonti sono connesse contemporaneamente, i circuiti impediscono all'alimentatore esterno da 5V di eseguire l'alimentazione posteriore dell'USB.

La scheda include protezione contro la tensione inversa e la sovracorrente. Se si verifica una situazione di sovracorrente, il circuito di protezione viaggia e isola l'alimentatore da 5V in arrivo dal resto della scheda. Anche se l'errore che ha causato il trip del circuito a sovracorrente viene rimosso, sarà necessario scollegare la fonte di alimentazione esterna (USB o estensione 5V) alla scheda per reimpostare il circuito di sovracorrente.

La fonte di alimentazione deve essere in grado di fornire 600 mA anche se questa corrente non è richiesta durante l'enumerazione USB. La bacheca disegna circa 225 mA durante la corsa, salendo a circa 475 mA durante Wi-Fi trasferimento dei dati. Durante l'avvio e durante l'associazione a un punto di accesso wireless, la scheda potrebbe richiedere fino a 600 mA per un breve periodo (circa 2ms). Se vengono cablati carichi aggiuntivi per i piedini della scheda di sviluppo, sarà necessaria una fonte in grado di fornire più di 600 mA.

La scheda RDB include due alimentatori da 3,3 V. Il primo alimenta solo l'MT3620 e il secondo alimenta l'interfaccia FTDI e altri circuiti periferici. L'alimentatore che alimenta MT3620 può essere configurato per la disattivazione quando MT3620 entra in modalità di spegnimento. Il secondo alimentatore (ad esempio, FTDI) rimane sempre acceso.

Una batteria CR2032 può essere installata sulla scheda per alimentare l'orologio in tempo reale interno (RTC) del chip MT3620. In alternativa, è possibile collegare una batteria esterna al pin 2 di J3, come descritto in Jumpers.

Ponticelli

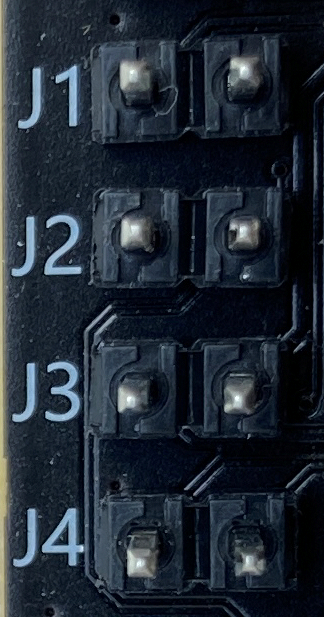

La scheda include quattro jumper (J1-J4) che forniscono un mezzo per configurare l'alimentazione per la scheda. I ponticelli si trovano verso l'angolo in basso a sinistra della tavola; in ogni caso, il pin 1 è a sinistra:

Importante

MT3620 non funziona correttamente se RTC non è alimentato.

La tabella seguente contiene informazioni dettagliate sui jumper.

Ponticello	Funzione	Descrizione
J1	ADC VREF	Questo jumper fornisce un modo per impostare la tensione di riferimento ADC. Posiziona un collegamento su J1 per collegare l'uscita da 2,5 V dell'MT3620 al pin ADC VREF, in modo che la tensione di riferimento ADC sia di 2,5 V. In alternativa, collega una tensione di riferimento esterna da 1,8 V al pin 1 del ponticello.
J2	Isolamento MT3620 3V3	Questo ponticello fornisce un modo per isolare la potenza che fornisce l'MT3620. Per l'uso normale, inserire un collegamento su J2. Per utilizzare un alimentatore esterno da 3,3 V per alimentare MT3620, collega l'alimentatore esterno da 3,3 V al pin 2 di J2. J2 fornisce anche un comodo punto di connessione per dispositivi di misurazione della corrente esterna, nel caso in cui sia necessario monitorare il consumo corrente dell'MT3620.
J3	Fornitura RTC	Questo jumper imposta la fonte di alimentazione per l'orologio in tempo reale interno dell'MT3620 (RTC). Con un collegamento posizionato su J3, RTC viene alimentato dall'alimentatore sempre attivo da 3,3 V o dalla cella a bottone; a seconda di quale di queste due fonti di alimentazione è disponibile, circuiti di bordo passa automaticamente all'alimentatore con la massima tensione. Per alimentare RTC da una fonte esterna, rimuovi il collegamento e collega l'origine al pin 2 di J3.
J4	Controllo dell'alimentatore MT3620	Con un collegamento posizionato su J4, l'alimentatore dell'MT3620 si spegnerà quando MT3620 entra in modalità PowerDown. Se è necessario che l'alimentatore di MT3620 rimanga sempre acceso, rimuovi il collegamento da J4.

Modalità risparmio energia

Il sistema operativo Azure Sphere fornisce il supporto per power down, che è uno stato a basso consumo energetico.

Per ottenere lo stato di consumo energetico più basso quando MT3620 entra in modalità PowerDown, è necessario spegnere anche l'alimentatore di MT3620. Ciò si ottiene posizionando un collegamento sul ponticello J4 che collega il segnale EXT_PMU_EN (un'uscita dall'MT3620) al pin di abilitazione del regolatore di tensione dell'alimentatore. Quando l'MT3620 entra in modalità PowerDown, lo stato del EXT_PMU_EN passa dall'alto al basso, disabilitando così il regolatore di tensione MT3620.

Segnale WAKEUP

WAKEUP è un input MT3620 che può essere utilizzato per estrarre il chip dalla modalità di riduzione alimentazione. Per impostazione predefinita, RDB trascina il segnale WAKEUP in alto all'alimentatore RTC, tramite una resistenza 4.7K; estraendolo in basso, il chip si disconnette dalla modalità di riduzione dell'alimentazione.

Wi-Fi antenne

L'RDB include due antenne chip dual-band e due connettori RF per il collegamento di antenne esterne o apparecchiature di prova RF. Una antenna è considerata l'antenna principale e la seconda è considerata ausiliaria. Per impostazione predefinita, la scheda di sviluppo è configurata per utilizzare l'antenna principale di bordo; l'antenna ausiliaria non è attualmente in uso.

Per abilitare e utilizzare i connettori RF, è necessario riorientare i capacitori C23, C89 o entrambi. La prima riga nella tabella seguente mostra la configurazione predefinita in cui sono in uso le antenne del chip di bordo, con le posizioni del capacitore associate evidenziate in rosso. Le immagini sulla seconda riga mostrano le posizioni del capacitore riorientate.

Antenna ausiliaria	Antenna principale
Configurazione predefinita C23, antenna chip integrato	Configurazione predefinita C89, antenna del chip integrato

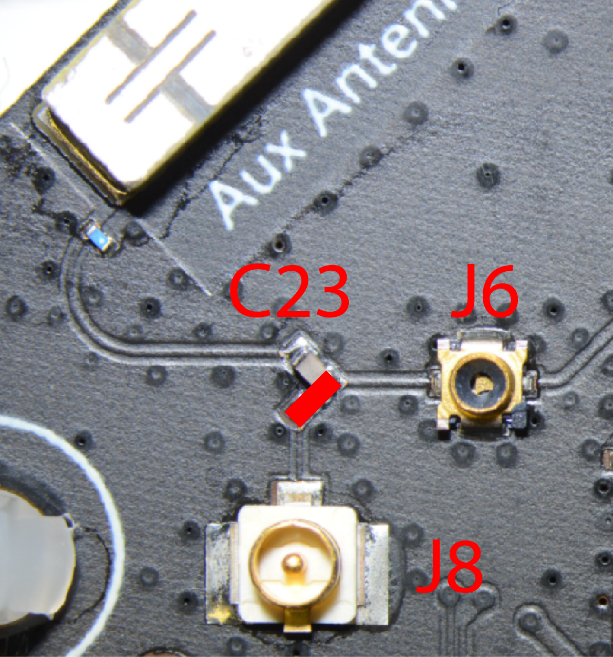

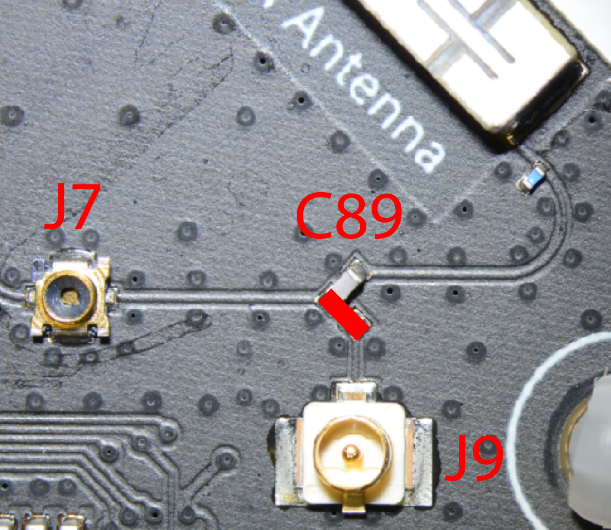

Configurazione alternativa C23 : l'antenna esterna si connette a J8	Configurazione alternativa C89 : l'antenna esterna si connette a J9

Nota

I connettori J6 e J7 vengono utilizzati per il test e la calibrazione RF durante la produzione e non sono destinati a connessioni permanenti per testare dispositivi o antenne esterne.

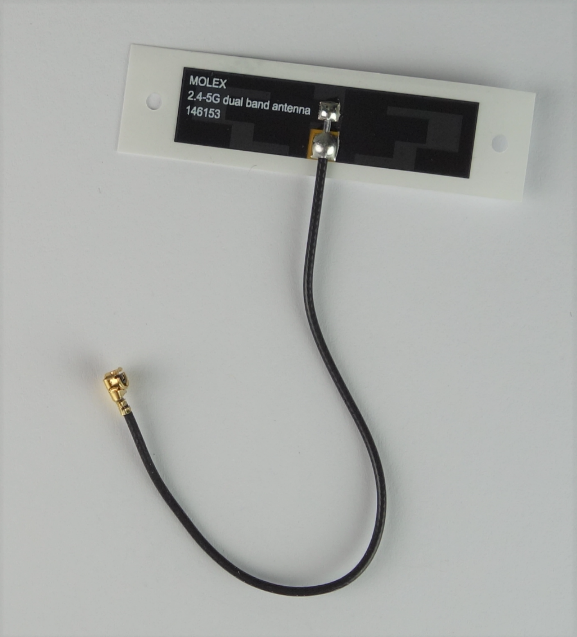

Qualsiasi tipo di antenna esterna da 2,4 o 5 GHz con un connettore U.FL o IPX può essere utilizzato con la scheda, come il Molex 1461530100 (illustrato di seguito). Quando si monta un'antenna esterna, è responsabilità dell'utente assicurarsi che siano soddisfatti tutti i requisiti normativi e di certificazione.

Punto di prova del terreno

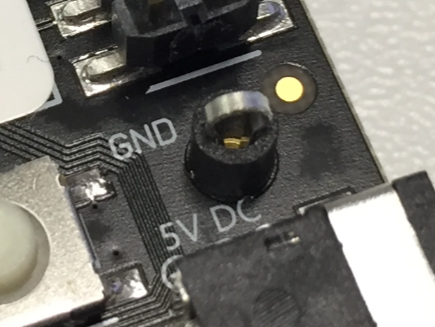

La scheda di sviluppo MT3620 fornisce un punto di prova a terra sul lato destro, accanto al pulsante B e immediatamente sopra la presa della canna da 3,5 mm, come mostrato nell'immagine. Utilizzatela durante i test, ad esempio per collegare il cavo di terra di una sonda oscilloscopio.
