Accesso all'interfaccia iDRAC tramite una connessione USB diretta

La funzionalità diretta iDRAC consente di connettere direttamente il portatile alla porta USB iDRAC. Questa funzionalità consente di interagire direttamente con le interfacce iDRAC, ad esempio l'interfaccia Web, RACADM e WSMan per la gestione e la manutenzione avanzata dei server.

Per accedere all'interfaccia iDRAC sulla porta USB, eseguire le operazioni seguenti dal computer portatile.

Passaggi

  1. Dal laptop, spegnere tutte le reti wireless e disconnettersi da qualsiasi altra rete cablata.

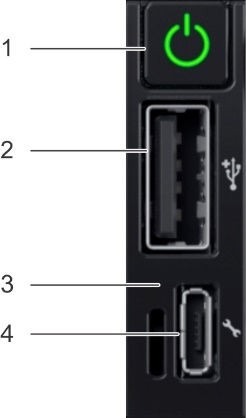

  2. Collegare un cavo MICRO USB dal computer portatile alla porta iDRAC Direct, che si trova sulla parte anteriore del server. Fare riferimento all'elemento 4 nel diagramma.

    Diagramma che mostra un pulsante di alimentazione, le porte U S B e micro U S B.

  3. Attendere che il portatile acquisisca l'indirizzo IP 169.254.0.4.

    L'acquisizione degli indirizzi IP potrebbe richiedere alcuni secondi. IDRAC acquisisce l'indirizzo IP 169.254.0.3.

  4. Connettersi all'interfaccia Web iDRAC.

    Per accedere all'interfaccia Web iDRAC, aprire un browser e passare a 169.254.0.3.

  5. Completare le attività necessarie.

    Nota

    Quando l'iDRAC usa la porta USB, che è l'elemento 3 del diagramma precedente, il LED lampeggia che indica l'attività. La frequenza di lampeggiare è di quattro al secondo.

  6. Scollegare il cavo MICRO USB.

    Dopo aver completato le azioni desiderate, disconnettere il cavo USB dal sistema. Il LED si spegne.
