Aggiungere una griglia di ancoraggio alla mappa

Una griglia di ancoraggio semplifica l'azione di disegnare forme con bordi e nodi condivisi e linee dritte. L'ancoraggio delle forme a una griglia è utile quando si disegnano contorni o percorsi di rete sulla mappa.

La risoluzione della griglia di ancoraggio è in pixel. La griglia è quadrata e relativa al livello di zoom intero più vicino. La griglia viene ridimensionata in base a un fattore di due rispetto all'area fisica reale, in ogni livello di zoom.

Usare una griglia di ancoraggio

Creare una griglia di ancoraggio usando la classe atlas.drawing.SnapGridManager e passare un riferimento alla mappa a cui si vuole connettere il manager. Impostare l'opzione showGrid su true se si desidera rendere visibile la griglia. Per ancorare una forma alla griglia, passarla alla funzione snapShape dei manager della griglia di ancoraggio. Se si vuole ancorare una matrice di posizioni, passarla alla funzione snapPositions.

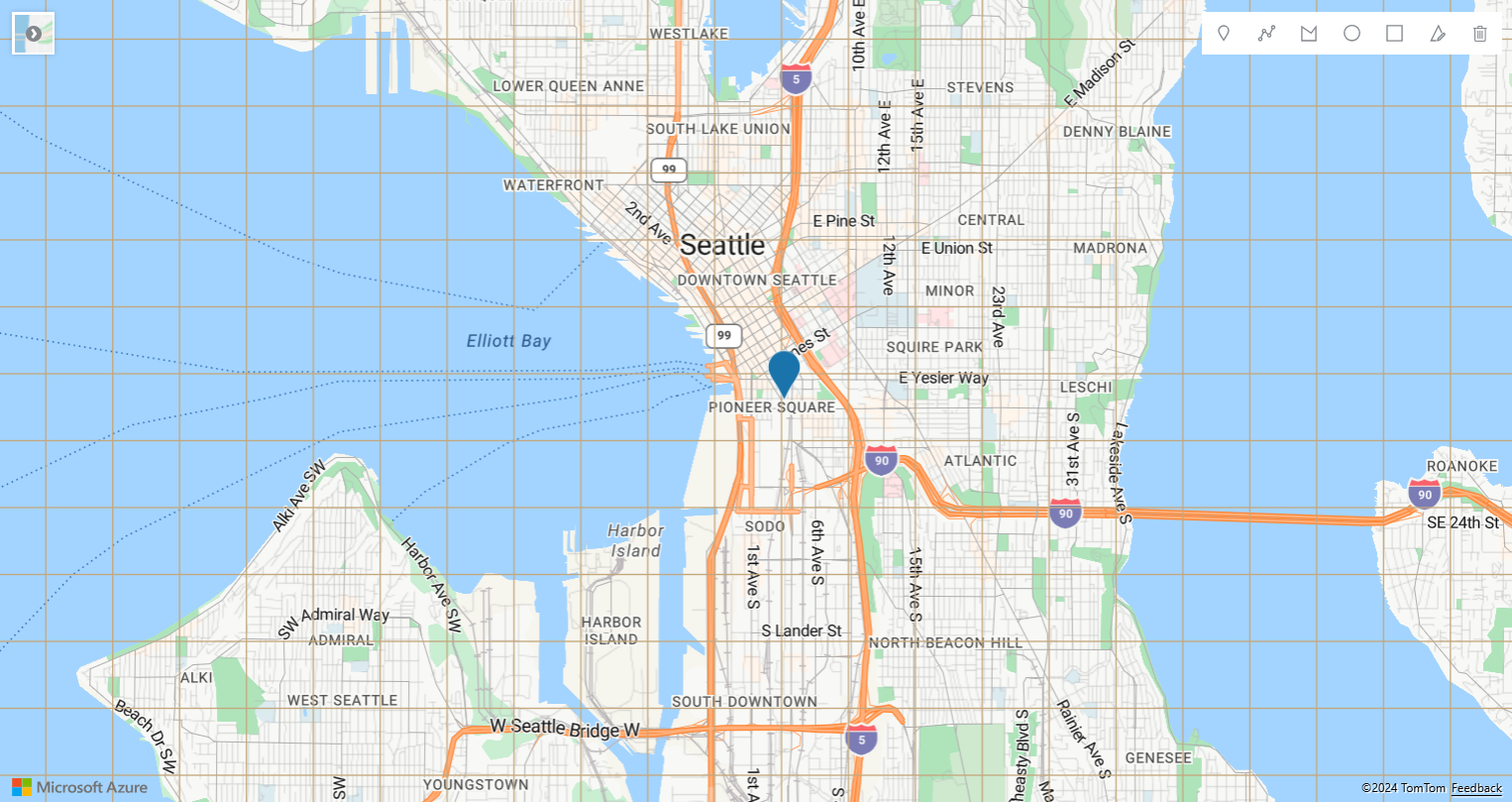

L'esempio Usa una griglia di ancoraggio blocca un marcatore HTML in una griglia quando viene trascinato. Gli strumenti di disegno vengono utilizzati per ancorare le forme disegnate alla griglia quando viene generato l'evento drawingcomplete. Per il codice sorgente per questo esempio, vedere Usare un codice sorgente della griglia di ancoraggio.

Opzioni della griglia di ancoraggio

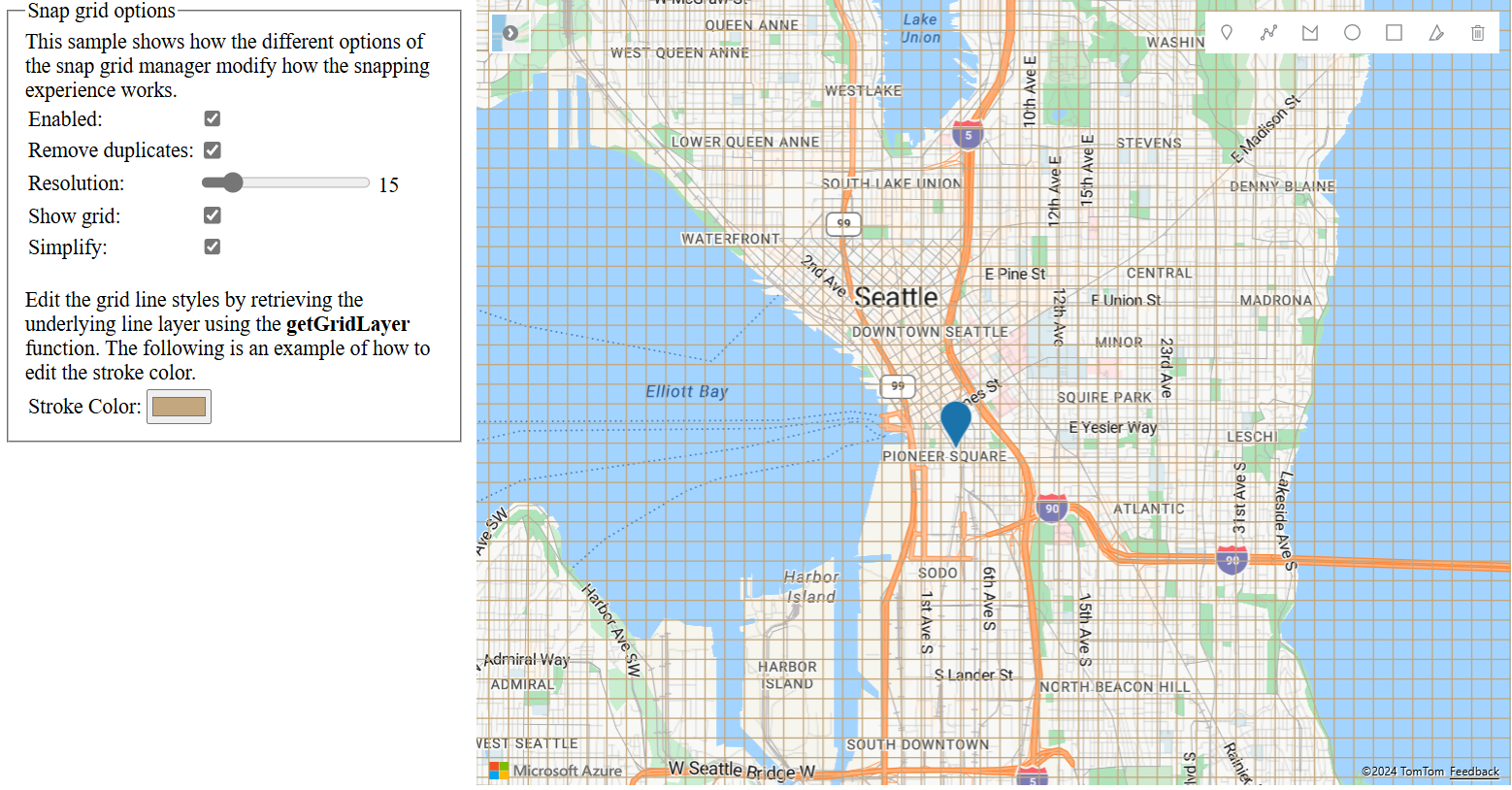

L'esempio Opzioni griglia di ancoraggio mostra le diverse opzioni di personalizzazione disponibili per il manager della griglia di ancoraggio. Gli stili di linea della griglia possono essere personalizzati recuperando il livello riga sottostante usando la funzione getGridLayer di manager della griglia di ancoraggio. Per il codice sorgente usato in questo esempio, vedere Codice sorgente delle opzioni di griglia di ancoraggio.
