Come usare spazi dei nomi DFS con Azure NetApp Files

Spazi dei nomi del file system distribuito, comunemente denominati spazi dei nomi DFS o DFS-N, è un ruolo server di Windows Server ampliamente usato per semplificare la distribuzione e la manutenzione delle condivisioni file SMB in produzione. Gli spazi dei nomi DFS sono una tecnologia di virtualizzazione dello spazio dei nomi di archiviazione, il che significa che consente di fornire un livello di indirezione tra il percorso UNC delle condivisioni di file e le condivisioni di file effettive. DFS Namespaces funziona con condivisioni file SMB, indipendentemente dalla posizione in cui sono ospitate tali condivisioni file: può essere usato con condivisioni SMB ospitate in un file server Windows locale con o senza Azure File Sync, condivisioni file di Azure direttamente, condivisioni file SMB ospitate in Azure NetApp Files e anche con condivisioni file ospitate in altri cloud.

Fondamentalmente, gli spazi dei nomi DFS forniscono un mapping tra un percorso UNC facile da usare, ad esempio \\contoso\shares\ProjectX, e il percorso UNC sottostante della condivisione SMB come \\Server01-Prod\ProjectX o \\anf-xxxx\projectx. Quando l'utente finale vuole accedere alla propria condivisione file, digita il percorso UNC descrittivo, ma il client SMB accede al percorso SMB sottostante del mapping. È anche possibile estendere questo concetto di base per assumere il controllo di un nome di file server esistente, ad esempio \\MyServer\ProjectX usando il consolidamento radice DFS. È possibile usare queste funzionalità per ottenere gli scenari seguenti:

  • Specificare un nome di prova migrazione per un insieme logico di dati
    In questo esempio, hai un mapping come \\contoso\shares\Engineering che si mappa a \\OldServer\Engineering. Al termine della migrazione ad Azure NetApp Files, puoi modificare il mapping in modo che il percorso UNC amichevole punti a \\anf-xxxx\engineering. Quando un utente finale accede al percorso UNC intuitivo, viene reindirizzato senza problemi al percorso di condivisione di Azure NetApp Files.

  • Estendere un set logico di dati tra dimensioni, I/O o altre soglie di scalabilità
    Ciò è comune quando si gestiscono condivisioni aziendali, in cui cartelle diverse hanno requisiti di prestazioni diversi o con condivisioni scratch, in cui gli utenti ottengono spazio arbitrario per gestire le esigenze temporanee dei dati. Con gli spazi dei nomi DFS, è possibile unire più cartelle in uno spazio dei nomi coeso. Ad esempio, \\contoso\shares\engineering esegue il mapping a \\anf-xxxx\engineering (Azure NetApp Files, livello di servizio Ultra), \\contoso\shares\sales esegue il mapping a \\anf-yyyy\sales (Azure NetApp Files, livello di servizio Standard) e così via.

  • Mantenere il nome logico di uno o più file server legacy dopo la migrazione dei dati ad Azure NetApp Files
    L'uso di DFS-N con il consolidamento della radice consente di prendere il controllo del nome host e condividere i percorsi esattamente come sono. In questo modo, i collegamenti ai documenti, i collegamento ai documenti incorporati e i percorsi UNC rimangono invariati dopo la migrazione.

Se è già disponibile uno spazio dei nomi DFS, non sono necessari passaggi speciali per usarlo con Azure NetApp Files. Se si accede alla condivisione di Azure NetApp Files dall'ambiente locale, si applicano normali considerazioni sulla rete; Per altre informazioni, vedere Linee guida per la pianificazione di rete di Azure NetApp Files .

Si applica a

Tipo di condivisione file Piccole e Medie Imprese (PMI) NFS dual-protocol*
Azure NetApp Files Sì No Sì

Importante

Questa funzionalità si applica al lato SMB dei volumi a doppio protocollo di Azure NetApp Files.

Tipi di spazio dei nomi

Spazi dei nomi DFS offre tre tipi di spazio dei nomi:

  • Spazio dei nomi basato su dominio:
    Spazio dei nomi ospitato come parte del dominio di Windows Server AD. Gli spazi dei nomi ospitati come parte di AD hanno un percorso UNC contenente il nome del dominio, ad esempio , \\contoso.com\shares\mysharese il dominio è contoso.com. Gli spazi dei nomi basati su dominio supportano limiti di scala più ampi e ridondanza predefinita tramite AD. Gli spazi dei nomi basati su dominio non possono essere una risorsa cluster in cluster di failover.

  • Spazio dei nomi autonomo:
    Spazio dei nomi ospitato su un singolo server o in un cluster di failover di Windows Server, non ospitato come parte di Windows Server Active Directory. Gli spazi dei nomi autonomi hanno un nome basato sul nome del server autonomo, ad esempio \\MyStandaloneServer\shares\myshare, dove il server autonomo è denominato MyStandaloneServer. Gli spazi dei nomi autonomi supportano obiettivi su scala ridotta rispetto agli spazi dei nomi basati su dominio, ma possono essere ospitati come risorsa cluster in un cluster di failover.

  • Spazio dei nomi autonomo con consolidamento della radice:
    Uno o più namespace ospitati su un singolo server o in un cluster di failover di Windows Server, anziché come parte di Windows Server AD. I namespace autonomi con consolidamento radice hanno un percorso UNC che corrisponde al nome del file server precedente di cui si vuole prendere il controllo, ad esempio \\oldserver, dove il namespace è denominato #oldserver. Gli spazi dei nomi autonomi supportano obiettivi su scala ridotta rispetto agli spazi dei nomi basati su dominio, ma possono essere ospitati come risorsa cluster in un cluster di failover di Windows Server.

Requisiti

Per usare gli spazi dei nomi DFS con Azure NetApp Files, è necessario disporre delle risorse seguenti:

  • Un dominio di Active Directory. Questo dominio può essere ospitato ovunque si desideri: un ambiente locale, una macchina virtuale di Azure o anche in un altro cloud.

  • Windows Server che può ospitare lo spazio dei nomi. Per gli spazi dei nomi basati su dominio, un modello di distribuzione comune consiste nell'usare il controller di dominio di Active Directory per ospitare gli spazi dei nomi, ma gli spazi dei nomi possono essere configurati da qualsiasi server con il ruolo del server Spazi dei nomi DFS installato. Gli spazi dei nomi DFS sono disponibili in tutte le versioni supportate di Windows Server.

  • Per il consolidamento della radice dello spazio dei nomi, i controller di dominio Active Directory non possono essere usati per ospitare lo spazio dei nomi. È necessario utilizzare un Server Windows autonomo dedicato o un cluster di failover di Windows Server per ospitare il namespace.

  • Una o più condivisioni di file SMB di Azure NetApp Files ospitate in un ambiente collegato a un dominio.

Installare il ruolo server Spazi dei nomi DFS

Per tutti i tipi di Spazio dei nomi DFS, è necessario installare il ruolo server Spazi dei nomi DFS. Se si usano già spazi dei nomi DFS, è possibile ignorare questi passaggi.

  1. Aprire Server Manager

  2. Selezionare Gestisci

  3. Selezionare Aggiungi ruoli e funzionalità.

  4. Per Tipo di installazione selezionare Installazione basata su ruoli o basata su funzionalità

  5. Fare clic su Avanti.

  6. Per Selezione server, seleziona i server desiderati su cui desideri installare il ruolo server dei Namespace DFS

  7. Fare clic su Avanti.

  8. Nella sezione Ruoli del server selezionare e controllare il ruolo Spazi dei nomi DFS dall'elenco dei ruoli in File e servizi di archiviazione>e servizi iSCSI.

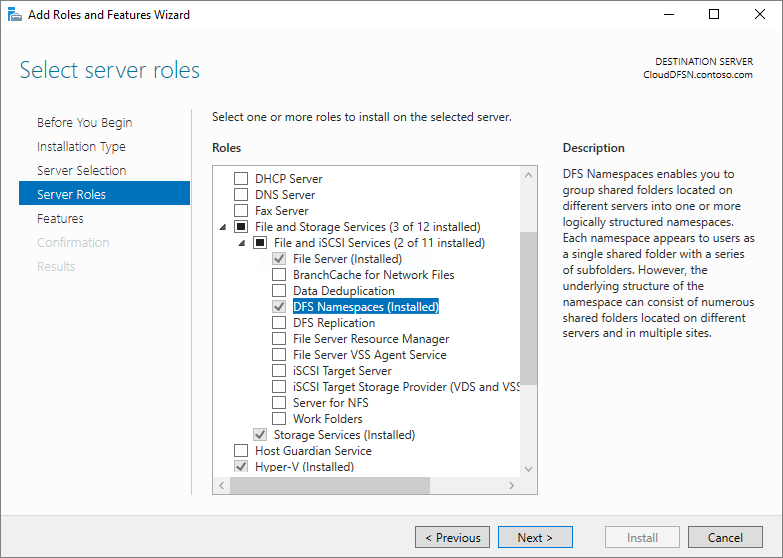

Screenshot della procedura guidata Aggiungi ruoli e funzionalità con il ruolo Spazi dei nomi DFS selezionato.

  1. Fare clic su Avanti fino a quando non è disponibile il pulsante Installa

  2. Fare clic su Installa

Configura un Namespace DFS-N con volumi SMB di Azure NetApp Files

Se non è necessario acquisire il controllo di un file server legacy esistente, è consigliabile uno spazio dei nomi basato su dominio. Gli spazi dei nomi basati su dominio sono ospitati come parte di Active Directory hanno un percorso UNC contenente il nome del dominio, ad esempio \\contoso.com\corporate\finance, se il dominio è contoso.com. L'immagine seguente mostra un esempio di questa architettura.

Una schermata dell'architettura per DFS-N con i volumi di Azure NetApp Files.

Importante

Se si desidera usare Spazi dei nomi DFS per acquisire un nome server esistente con consolidamento radice, passare a Acquisire i nomi dei server esistenti con il consolidamento radice.

Creare uno spazio dei nomi

L'unità di base della gestione per i namespace DFS è il namespace. La radice dello spazio dei nomi o il nome è il punto iniziale dello spazio dei nomi, in modo che nel percorso \\contoso.com\corporate\UNC la radice dello spazio dei nomi sia corporate.

  1. Da un controller di dominio aprire la console di gestione DFS . Questa console è disponibile selezionando il pulsante Start e digitando Gestione DFS. La console di gestione risultante ha due sezioni Spazi dei nomi e Replica, che fanno riferimento rispettivamente a Spazi dei nomi DFS e Replica DFS (DFS-R).

  2. Selezionare la sezione Spazi dei nomi e selezionare il pulsante Nuovo spazio dei nomi (è anche possibile fare clic con il pulsante destro del mouse sulla sezione Spazi dei nomi ). La procedura guidata Nuovo spazio dei nomi risultante illustra la creazione di uno spazio dei nomi.

  3. La prima sezione della procedura guidata richiede di selezionare il server dello spazio dei nomi DFS per ospitare lo spazio dei nomi. Più server possono ospitare uno spazio dei nomi, ma è necessario configurare spazi dei nomi DFS con un server alla volta. Immettere il nome del server dello spazio dei nomi DFS desiderato e selezionare Avanti.

  4. Nella sezione Nome spazio dei nomi e impostazioni è possibile immettere il nome desiderato dello spazio dei nomi e selezionare Avanti.

  5. La sezione Tipo di spazio dei nomi consente di scegliere tra uno spazio dei nomi basato su dominio e uno spazio dei nomi autonomo. Selezionare uno spazio dei nomi basato su dominio. Per altre informazioni sulla scelta tra i tipi di spazio dei nomi, vedere Tipi di spazio dei nomi sopra.

Screenshot della selezione dello spazio dei nomi basato su dominio nella procedura guidata Nuovo spazio dei nomi.

  1. Selezionare Crea per creare lo spazio dei nomi e Chiudi al termine della finestra di dialogo.

Configurare cartelle e destinazioni di cartelle

Affinché un namespace sia utile, deve avere cartelle e target delle cartelle. Ogni cartella può avere una o più destinazioni di cartella, ovvero puntatori alle condivisioni file SMB che ospitano tale contenuto. Quando gli utenti esplorano una cartella con destinazioni di cartella, il computer client riceve una segnalazione che reindirizza in modo trasparente il computer client a una delle destinazioni della cartella. È anche possibile avere cartelle senza destinazioni di cartella per aggiungere struttura e gerarchia allo spazio dei nomi.

È possibile considerare le cartelle dei namespace DFS come analoghe alle condivisioni di file.

  1. Nella console di gestione DFS selezionare lo spazio dei nomi appena creato e selezionare Nuova cartella. La finestra di dialogo Nuova cartella risultante consente di creare sia la cartella che le relative destinazioni.

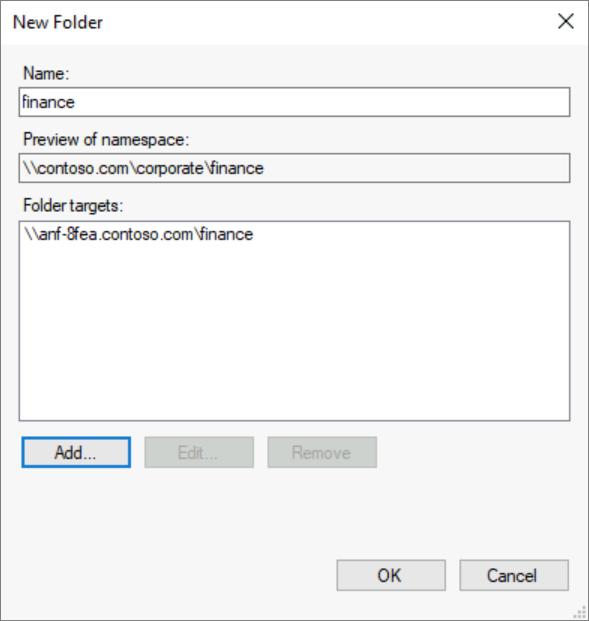

Screenshot della finestra di dialogo Nuova cartella basata su dominio.

  1. Nella casella di testo Name ( Nome ) specificare il nome della condivisione.

  2. Selezionare Aggiungi... per aggiungere destinazioni cartella a questa cartella. La finestra di dialogo Aggiungi destinazione cartella risultante fornisce una casella di testo con etichetta Percorso di destinazione cartella in cui è possibile fornire il percorso UNC alla condivisione SMB di Azure NetApp Files.

  3. Selezionare OK nella finestra di dialogo Aggiungi destinazione cartella .

  4. Selezionare OK nella finestra di dialogo Nuova cartella per creare la cartella e le destinazioni della cartella.

Ora che hai creato un namespace, una cartella e una destinazione di cartella, dovresti poter montare la condivisione file tramite i namespace DFS. Il percorso completo della condivisione deve essere \\contoso.com\corporate\finance.

Assumere il controllo dei nomi dei server esistenti con il consolidamento radice

Un utilizzo importante per i namespace DFS è sostituire un nome di server esistente ai fini della ristrutturazione dell'architettura fisica delle condivisioni file. Ad esempio, durante una migrazione di modernizzazione, è possibile consolidare le condivisioni file da file server più vecchi nei volumi di Azure NetApp Files. Tradizionalmente, la familiarità dell'utente finale e il collegamento di documenti limitano la possibilità di consolidare le condivisioni di file da server differenti su un unico host, ma la funzionalità di consolidamento della radice dello spazio dei nomi DFS consente di configurare un singolo server o un cluster di failover per gestire più nomi di server e instradare ai nomi di condivisione appropriati di Azure NetApp Files.

Sebbene sia utile per vari scenari di migrazione dei data center, il consolidamento radice è particolarmente utile per l'adozione di condivisioni di Azure NetApp Files perché le condivisioni di Azure NetApp Files non consentono di mantenere i nomi dei server locali esistenti.

Il consolidamento della radice può essere usato solo con namespace autonomi. Se è già disponibile uno spazio dei nomi basato su dominio per le condivisioni file, non è necessario creare uno spazio dei nomi consolidato radice.

Questa sezione descrive i passaggi per configurare il consolidamento della radice dello Spazio dei Nomi DFS su un server indipendente. Per un'architettura a disponibilità elevata, lavora con il tuo team tecnico Microsoft per configurare il clustering di failover di Windows Server e Azure Load Balancer in base alle esigenze. La figura seguente mostra un esempio di architettura a disponibilità elevata.

Screenshot dell'architettura per il consolidamento radice con Azure NetApp Files.

Abilitazione del consolidamento radice

Il consolidamento radice può essere abilitato impostando le chiavi del registro seguenti in una sessione PowerShell con privilegi elevati (o usando PowerShell in remoto) sul server dello spazio dei nomi DFS autonomo o sul cluster di failover.

New-Item `
    -Path "HKLM:SYSTEM\CurrentControlSet\Services\Dfs" `
    -Type Registry `
    -ErrorAction SilentlyContinue
New-Item `
    -Path "HKLM:SYSTEM\CurrentControlSet\Services\Dfs\Parameters" `
    -Type Registry `
    -ErrorAction SilentlyContinue
New-Item `
    -Path "HKLM:SYSTEM\CurrentControlSet\Services\Dfs\Parameters\Replicated" `
    -Type Registry `
    -ErrorAction SilentlyContinue
Set-ItemProperty `
    -Path "HKLM:SYSTEM\CurrentControlSet\Services\Dfs\Parameters\Replicated" `
    -Name "ServerConsolidationRetry" `
    -Value 1

Creazione di voci DNS per i nomi di file server esistenti

Per consentire a Spazi dei nomi DFS di rispondere ai nomi file server esistenti, è necessario creare record (CNAME) alias per i file server esistenti che puntino al nome server di Spazi dei nomi DFS. La procedura esatta per l'aggiornamento dei record DNS dipende dai server usati dall'organizzazione e se l'organizzazione usa strumenti personalizzati per automatizzare la gestione del DNS. La procedura seguente viene illustrata per il server DNS incluso in Windows Server e usato automaticamente da Windows AD. In questo esempio il nome del server DFS-N è mydfscluster.

  1. Da un server DNS Windows aprire la console di gestione DNS.

  2. Passare alla zona di ricerca diretta per il dominio. Ad esempio, se il dominio è contoso.com, la zona di ricerca diretta è disponibile in Zone >contoso.com nella console di gestione. La gerarchia esatta visualizzata in questa finestra di dialogo dipende dalla configurazione DNS per la rete.

  3. Fare clic con il pulsante destro del mouse sulla zona di ricerca diretta e selezionare Nuovo alias (CNAME).

  4. Nella finestra di dialogo risultante immettere il nome breve per il file server che si sta sostituendo. Il nome di dominio completo verrà popolato automaticamente nella casella di testo con etichetta Nome di dominio completo.

  5. Nella casella di testo denominata Nome di dominio completo (FQDN) per l'host di destinazione immettere il nome del server DFS-N configurato. È possibile usare il pulsante Sfoglia per selezionare il server, se necessario.

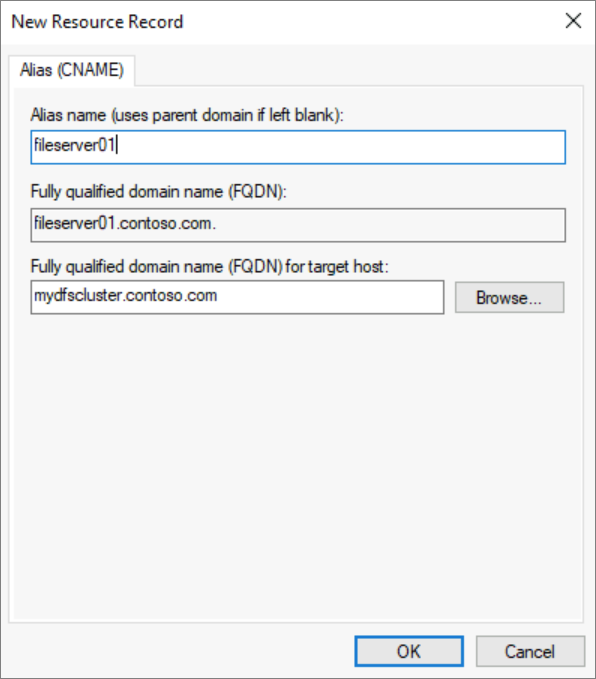

Screenshot che illustra il nuovo record di risorse per una voce DNS CNAME.

  1. Selezionare OK per creare il record CNAME per il server.

Creare uno spazio dei nomi

L'unità di base della gestione per i namespace DFS è il namespace. La radice dello spazio dei nomi o il nome è il punto iniziale dello spazio dei nomi, in modo che nel percorso \\contoso.com\Public\UNC la radice dello spazio dei nomi sia Public.

Per acquisire il controllo di un nome server esistente con il consolidamento radice, il nome dello spazio dei nomi deve corrispondere al nome del server di acquisizione del controllo, preceduto dal carattere #. Ad esempio, se si vuole acquisire il controllo di un server esistente denominato MyServer, si creerebbe uno spazio dei nomi DFS-N denominato #MyServer. La sezione PowerShell seguente riguarda l'anteposizione di #, ma se la creazione avviene tramite la console di gestione DFS, l'anteposizione deve essere manuale in base alla necessità.

  1. Aprire la console di gestione DFS . È possibile trovare questa opzione selezionando il pulsante Start e digitando Gestione DFS. La console di gestione risultante ha due sezioni Spazi dei nomi e Replica, che fanno riferimento rispettivamente a Spazi dei nomi DFS e Replica DFS (DFS-R).

  2. Selezionare la sezione Spazi dei nomi e selezionare il pulsante Nuovo spazio dei nomi (è anche possibile fare clic con il pulsante destro del mouse sulla sezione Spazi dei nomi ). La procedura guidata Nuovo spazio dei nomi risultante illustra la creazione di uno spazio dei nomi.

  3. La prima sezione della procedura guidata richiede di selezionare il server dello spazio dei nomi DFS per ospitare lo spazio dei nomi. Più server possono ospitare uno spazio dei nomi, ma è necessario configurare spazi dei nomi DFS con un server alla volta. Immettere il nome del server dello spazio dei nomi DFS desiderato e selezionare Avanti.

  4. Nella sezione Nome spazio dei nomi e impostazioni è possibile immettere il nome desiderato dello spazio dei nomi e selezionare Avanti.

  5. La sezione Tipo di spazio dei nomi consente di scegliere tra uno spazio dei nomi basato su dominio e uno spazio dei nomi autonomo. Se si intende usare spazi dei nomi DFS per mantenere un nome di dispositivo NAS/file server esistente, è necessario selezionare l'opzione spazio dei nomi autonomo. Per qualsiasi altro scenario, è consigliabile selezionare uno spazio dei nomi basato su dominio. Per altre informazioni sulla scelta tra tipi di spazio dei nomi, vedere la sezione Tipi di spazio dei nomi .

  6. Selezionare il tipo di spazio dei nomi desiderato per l'ambiente e selezionare Avanti. La procedura guidata riepilogherà quindi lo spazio dei nomi da creare.

Screenshot della selezione dello spazio dei nomi autonomo nella procedura guidata Nuovo spazio dei nomi.

  1. Selezionare Crea per creare lo spazio dei nomi e Chiudi al termine della finestra di dialogo.

Configurare cartelle e destinazioni di cartelle

Affinché un namespace sia utile, deve avere cartelle e target delle cartelle. Ogni cartella può avere una o più destinazioni di cartella, ovvero puntatori alle condivisioni file SMB che ospitano tale contenuto. Quando gli utenti esplorano una cartella con destinazioni di cartella, il computer client riceve una segnalazione che reindirizza in modo trasparente il computer client a una delle destinazioni della cartella. È anche possibile avere cartelle senza destinazioni di cartella per aggiungere struttura e gerarchia allo spazio dei nomi.

È possibile considerare le cartelle dei namespace DFS come analoghe alle condivisioni di file.

  1. Nella console di gestione DFS selezionare lo spazio dei nomi appena creato e selezionare Nuova cartella. La finestra di dialogo Nuova cartella risultante consente di creare sia la cartella che le relative destinazioni.

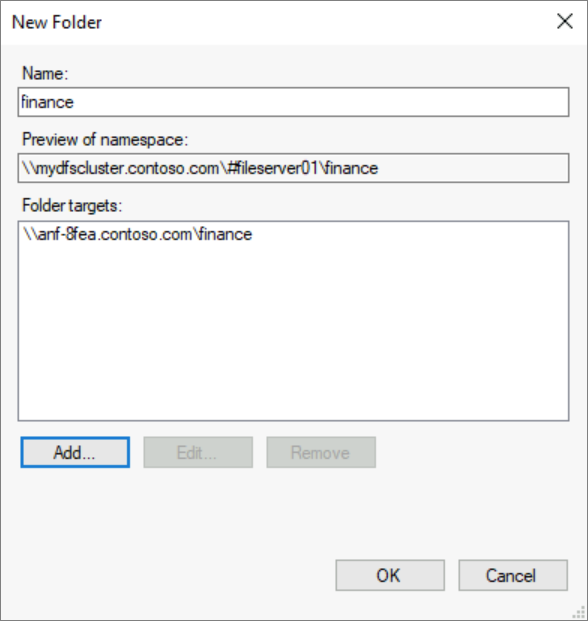

Screenshot della finestra di dialogo Nuova cartella.

  1. Nella casella di testo Name ( Nome ) specificare il nome della condivisione.

  2. Selezionare Aggiungi... per aggiungere destinazioni cartella a questa cartella. La finestra di dialogo Aggiungi destinazione cartella risultante fornisce una casella di testo con etichetta Percorso di destinazione cartella in cui è possibile fornire il percorso UNC alla condivisione SMB di Azure NetApp Files.

  3. Selezionare OK nella finestra di dialogo Aggiungi destinazione cartella .

  4. Selezionare OK nella finestra di dialogo Nuova cartella per creare la cartella e le destinazioni della cartella.

Ora che hai creato un namespace, una cartella e una destinazione di cartella, dovresti poter montare la condivisione file tramite i namespace DFS. Usando uno spazio dei nomi autonomo con il consolidamento radice, è possibile accedere direttamente tramite il nome server precedente, ad esempio \\fileserver01\finance.
