Distribuire e configurare la soluzione Azure VMware

Dopo aver pianificato la distribuzione, distribuire e configurare il cloud privato della soluzione Azure VMware.

In questa esercitazione si apprenderà come:

• Registrare il provider di risorse e creare un cloud privato
• Connettersi a un gateway di rete virtuale ExpressRoute nuovo o esistente
• Convalidare la connessione di rete

Dopo aver completato questa sezione, seguire i passaggi successivi forniti alla fine di questa esercitazione.

Registrare il provider di risorse Microsoft.AVS

Per usare la soluzione Azure VMware, è prima necessario registrare il provider di risorse con la sottoscrizione. Per altre informazioni sui provider di risorse, vedere Provider e tipi di risorse di Azure.

Portale

1. Accedere al portale di Azure.

   Nota

   Se è necessario accedere al portale di Azure US Gov, passare a https://portal.azure.us/

2. Selezionare Tutti i servizi nel menu del portale di Azure.

3. Nella casella Tutti i servizi immettere sottoscrizione e quindi selezionare Sottoscrizioni.

4. Selezionare la sottoscrizione dall'elenco per visualizzarla.

5. Selezionare Provider di risorse e immettere Microsoft.AVS nella ricerca.

6. Se il provider di risorse non è registrato, selezionare Registra.

Interfaccia della riga di comando di Azure

Per iniziare a usare l'interfaccia della riga di comando di Azure:

• Usare l'ambiente Bash in Azure Cloud Shell. Per altre informazioni, vedere Avvio rapido su Bash in Azure Cloud Shell.



• Se si preferisce eseguire i comandi di riferimento dell'interfaccia della riga di comando in locale, installare l'interfaccia della riga di comando di Azure. Per l'esecuzione in Windows o macOS, è consigliabile eseguire l'interfaccia della riga di comando di Azure in un contenitore Docker. Per altre informazioni, vedere Come eseguire l'interfaccia della riga di comando di Azure in un contenitore Docker.

  • Se si usa un'installazione locale, accedere all'interfaccia della riga di comando di Azure con il comando az login. Per completare il processo di autenticazione, seguire la procedura visualizzata nel terminale. Per altre opzioni di accesso, vedere Accedere tramite l'interfaccia della riga di comando di Azure.

  • Quando richiesto, al primo utilizzo installare l'estensione dell'interfaccia della riga di comando di Azure. Per altre informazioni sulle estensioni, vedere Usare le estensioni con l'interfaccia della riga di comando di Azure.

  • Eseguire az version per trovare la versione e le librerie dipendenti installate. Per eseguire l'aggiornamento alla versione più recente, eseguire az upgrade.

Accedere alla sottoscrizione di Azure usata per la distribuzione della soluzione Azure VMware tramite l'interfaccia della riga di comando di Azure. Registrare il provider di risorse Microsoft.AVS con il comando az provider register:

az provider register -n Microsoft.AVS --subscription <your subscription ID>

È possibile usare il comando az provider list per visualizzare tutti i provider disponibili.

Creare un cloud privato della soluzione Azure VMware

È possibile creare un cloud privato della soluzione Azure VMware usando il portale di Azure o l'interfaccia della riga di comando di Azure.

Portale

1. Accedere al portale di Azure.

   Nota

   Se è necessario accedere al portale di Azure US Gov, passare a https://portal.azure.us/

2. Selezionare Crea una risorsa.

3. Nella casella di testo Servizi di ricerca e marketplace digitare Azure VMware Solution e selezionarla nei risultati della ricerca.

4. Nella finestra Soluzione Azure VMware selezionare Crea.

5. Se sono necessari più host, richiedere un aumento della quota host.

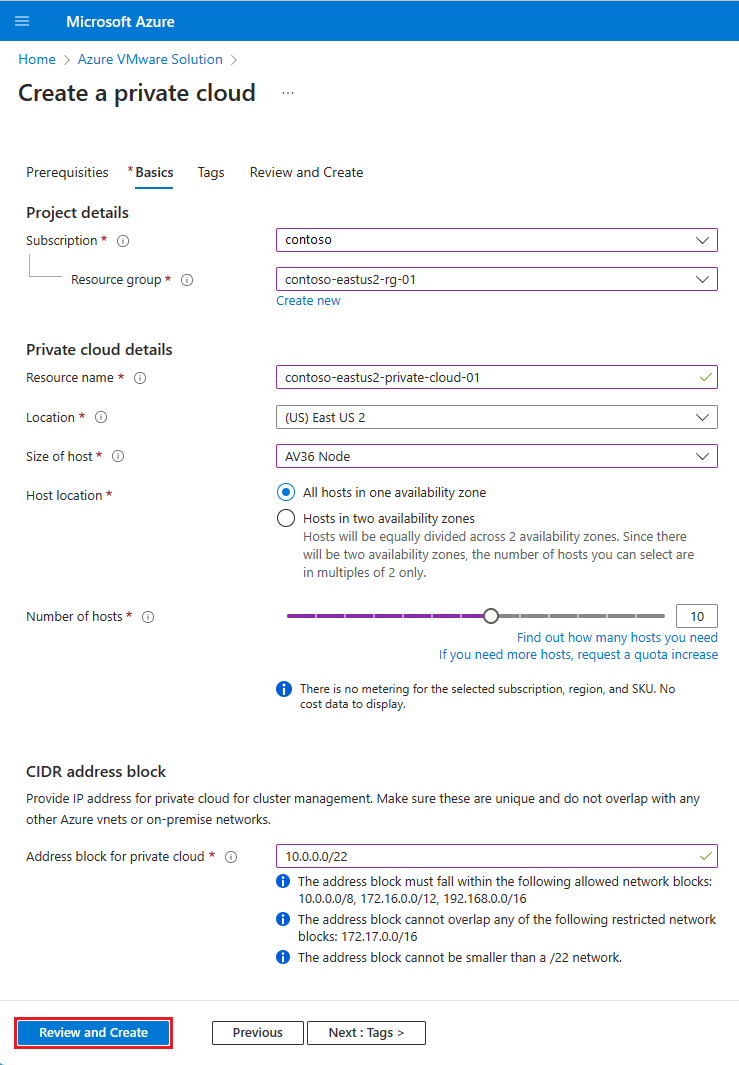

6. Nella scheda Informazioni di base immettere i valori per i campi e quindi selezionare Rivedi e crea.

   Suggerimento

   Queste informazioni sono state raccolte durante la fase di pianificazione di questa guida introduttiva.

   Campo	Valore
   Abbonamento	Selezionare la sottoscrizione da usare per la distribuzione. Tutte le risorse incluse in una sottoscrizione di Azure sono fatturate insieme.
   Gruppo di risorse	Selezionare il gruppo di risorse per il cloud privato. Un gruppo di risorse di Azure è un contenitore logico in cui le risorse di Azure vengono distribuite e gestite. In alternativa, è possibile creare un nuovo gruppo di risorse per il cloud privato.
   Nome risorsa	Specificare il nome del cloud privato della soluzione Azure VMware.
   Location	Selezionare una località, ad esempio Stati Uniti orientali 2. Si tratta dell'area definita durante la fase di pianificazione.
   Dimensioni dell'host	Selezionare lo SKU AV36, AV36P o AV52.
   Posizione host	Selezionare Tutti gli host in una zona di disponibilità per un cloud privato standard o host in due zone di disponibilità per i cluster estesi.
   Numero di host	Numero di host allocati per il cluster di cloud privato. Il valore predefinito è 3, che è possibile aumentare o diminuire dopo la distribuzione. Se questi nodi non sono elencati come disponibili, contattare il supporto tecnico per richiedere un aumento della quota. È anche possibile selezionare il collegamento etichettato Se sono necessari più host, richiedere un aumento della quota nel portale di Azure.
   Blocco di indirizzi per il cloud privato	Specificare un blocco di indirizzi IP per il cloud privato. Il CIDR rappresenta la rete di gestione del cloud privato e viene usato per i servizi di gestione del cluster, ad esempio server vCenter e NSX-T Manager. Usare lo spazio indirizzi /22, ad esempio 10.175.0.0/22. L'indirizzo deve essere univoco e non sovrapporsi ad altre reti virtuali di Azure e alle reti locali.



7. Verificare le informazioni immesse e, se corrette, selezionare Crea.

   Nota

   Questo passaggio richiede circa 3-4 ore. L'aggiunta di un singolo host in un cluster esistente o nello stesso cluster richiede tra 30 e 45 minuti.

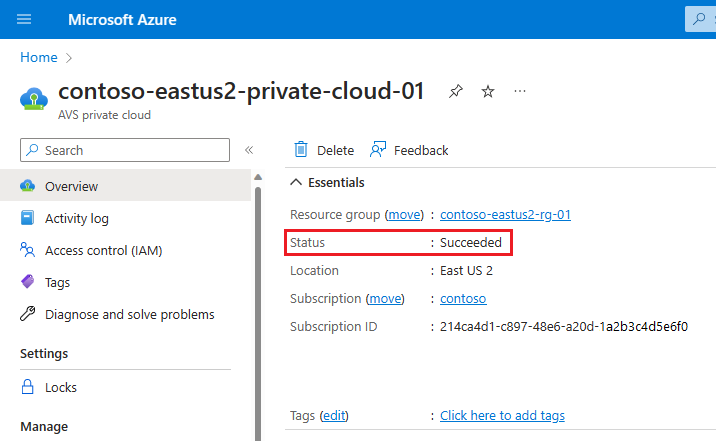

8. Verificare che la distribuzione sia riuscita. Passare al gruppo di risorse creato e selezionare il cloud privato. Al termine della distribuzione viene visualizzato lo stato Completato.



Interfaccia della riga di comando di Azure

Anziché usare il portale di Azure creare un cloud privato della soluzione Azure VMware, è possibile usare l'interfaccia della riga di comando di Azure e Azure Cloud Shell. Per un elenco di comandi che è possibile usare con la soluzione Azure VMware, vedere Comandi di Azure VMware.

Per iniziare a usare l'interfaccia della riga di comando di Azure:

• Usare l'ambiente Bash in Azure Cloud Shell. Per altre informazioni, vedere Avvio rapido su Bash in Azure Cloud Shell.



• Se si preferisce eseguire i comandi di riferimento dell'interfaccia della riga di comando in locale, installare l'interfaccia della riga di comando di Azure. Per l'esecuzione in Windows o macOS, è consigliabile eseguire l'interfaccia della riga di comando di Azure in un contenitore Docker. Per altre informazioni, vedere Come eseguire l'interfaccia della riga di comando di Azure in un contenitore Docker.

  • Se si usa un'installazione locale, accedere all'interfaccia della riga di comando di Azure con il comando az login. Per completare il processo di autenticazione, seguire la procedura visualizzata nel terminale. Per altre opzioni di accesso, vedere Accedere tramite l'interfaccia della riga di comando di Azure.

  • Quando richiesto, al primo utilizzo installare l'estensione dell'interfaccia della riga di comando di Azure. Per altre informazioni sulle estensioni, vedere Usare le estensioni con l'interfaccia della riga di comando di Azure.

  • Eseguire az version per trovare la versione e le librerie dipendenti installate. Per eseguire l'aggiornamento alla versione più recente, eseguire az upgrade.

1. Creare un gruppo di risorse con il comando az group create. Un gruppo di risorse di Azure è un contenitore logico in cui le risorse di Azure vengono distribuite e gestite. L'esempio seguente crea un gruppo di risorse denominato myResourceGroup nella posizione eastus:


   az group create --name myResourceGroup --location eastus


2. Specificare un nome per il gruppo di risorse e per il cloud privato, una località e le dimensioni del cluster.

   Proprietà	Descrizione
   -g (nome del gruppo di risorse)	Nome del gruppo di risorse per le risorse del cloud privato.
   -n (nome del cloud privato)	Nome del cloud privato della soluzione Azure VMware.
   --location	Area usata per il cloud privato.
   --cluster-size	Le dimensioni del cluster. Il valore minimo è 3.
   --network-block	Il blocco di rete degli indirizzi IP CIDR da usare per il cloud privato. Il blocco di indirizzi non deve sovrapporsi ai blocchi di indirizzi usati in altre reti virtuali presenti nella sottoscrizione e nelle reti locali.
   --sku	Valore SKU: AV36, AV36P o AV52

   az vmware private-cloud create -g myResourceGroup -n myPrivateCloudName --location eastus --cluster-size 3 --network-block xx.xx.xx.xx/22 --sku AV36


Connettersi alla rete virtuale di Azure con ExpressRoute

Nella fase di pianificazione è stato definito se usare un gateway di rete virtuale ExpressRoute esistente o nuovo.

Importante

Se si prevede di ridimensionare gli host della soluzione Azure VMware usando gli archivi dati di Azure NetApp Files, la distribuzione della rete virtuale vicina agli host con un gateway di rete virtuale ExpressRoute è fondamentale. Più lo spazio di archiviazione è vicino agli host, migliori sono le prestazioni.

Usare un nuovo gateway di rete virtuale ExpressRoute

Importante

È necessario disporre di una rete virtuale con gatewaySubnet che non dispone già di un gateway di rete virtuale.

If	Risultato
Non è già disponibile una rete virtuale...	Crea quanto segue: Rete virtuale GatewaySubnet Gateway di rete virtuale Connettere ExpressRoute al gateway
È già disponibile una rete virtuale senza una GatewaySubnet...	Creare quanto segue: GatewaySubnet Gateway di rete virtuale Connettere ExpressRoute al gateway
È già disponibile una rete virtuale con una GatewaySubnet...	Creare quanto segue: Gateway di rete virtuale Connettere ExpressRoute al gateway

Usa un gateway di rete virtuale esistente

1. Richiedere una chiave di autorizzazione di ExpressRoute:

   1. Nel portale di Azure, passare al cloud privato della soluzione Azure VMware.

   2. In Gestisci selezionare Connettività.

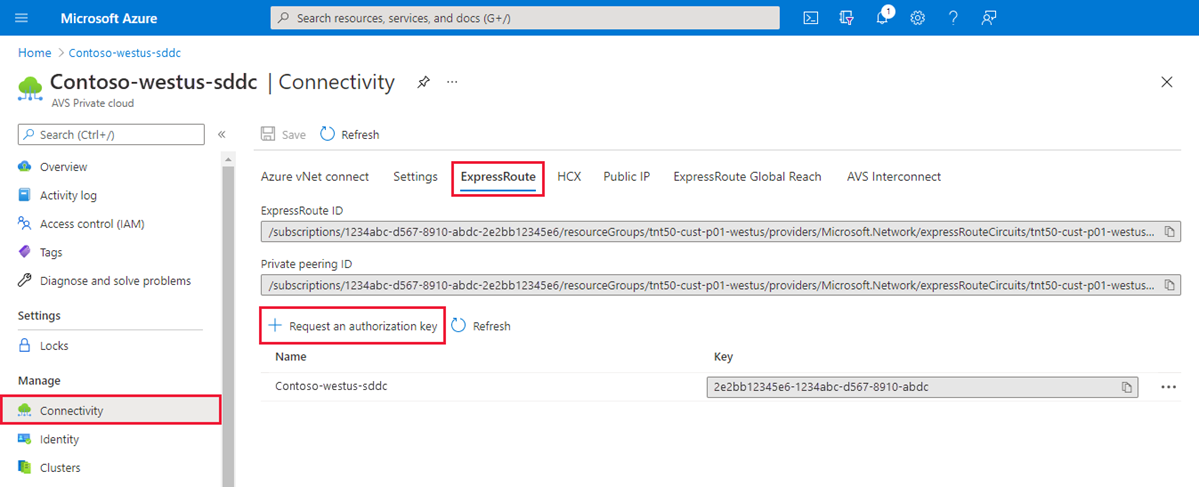

   3. Selezionare la scheda ExpressRoute e quindi selezionare + Richiedi una chiave di autorizzazione.



   4. Specificare un nome per la chiave di autorizzazione e quindi selezionare Crea.

      La creazione della chiave può richiedere circa 30 secondi. Dopo aver creato la chiave, viene visualizzata nell'elenco delle chiavi di autorizzazione per il cloud privato.



   5. Copiare la chiave di autorizzazione e l'ID ExpressRoute. Sono necessari per completare il peering. La chiave di autorizzazione scompare dopo qualche tempo, quindi copiarla non appena viene visualizzata.

2. Passare al gateway di rete virtuale che si prevede di usare e quindi selezionare Connessioni>+ Aggiungi.

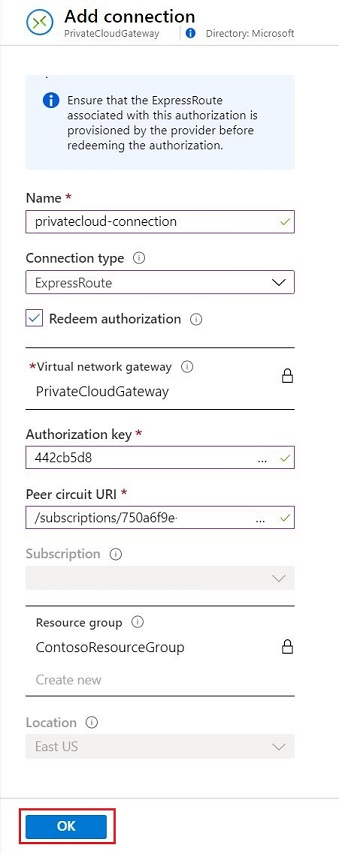

3. Nel riquadro Aggiungi connessione specificare i valori seguenti e quindi selezionare OK.

   Campo	Valore
   Nome	Immetti un nome per la connessione.
   Tipo di connessione	selezionare ExpressRoute.
   Riscatta autorizzazione	Assicurarsi che questa casella di controllo sia selezionata.
   Gateway di rete virtuale	Il valore è prepopolato con il gateway di rete virtuale che si intende usare.
   Chiave di autorizzazione	Incollare la chiave di autorizzazione copiata in precedenza.
   URI del circuito peer	Incollare l'ID ExpressRoute copiato in precedenza.

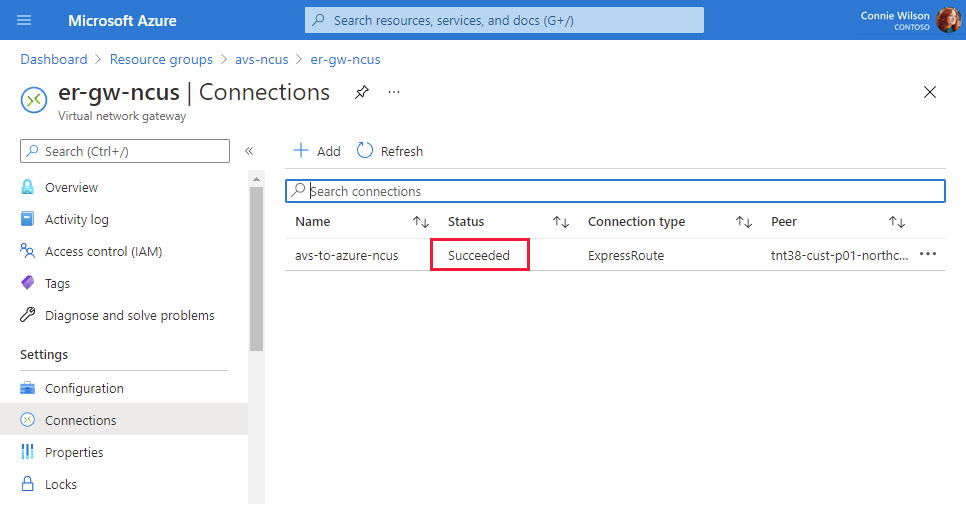

Lo stato Riuscito indica che è stata completata la creazione della connessione tra il circuito ExpressRoute e la rete virtuale.

Convalidare la connessione

Verificare la connettività tra la rete virtuale di Azure in cui ExpressRoute termina e il cloud privato della soluzione Azure VMware.

1. Usare una macchina virtuale all'interno della rete virtuale di Azure in cui termina la soluzione Azure VMware ExpressRoute. Per altre informazioni, vedere Connettersi alla rete virtuale di Azure con ExpressRoute.

   1. Accedere al portale di Azure.

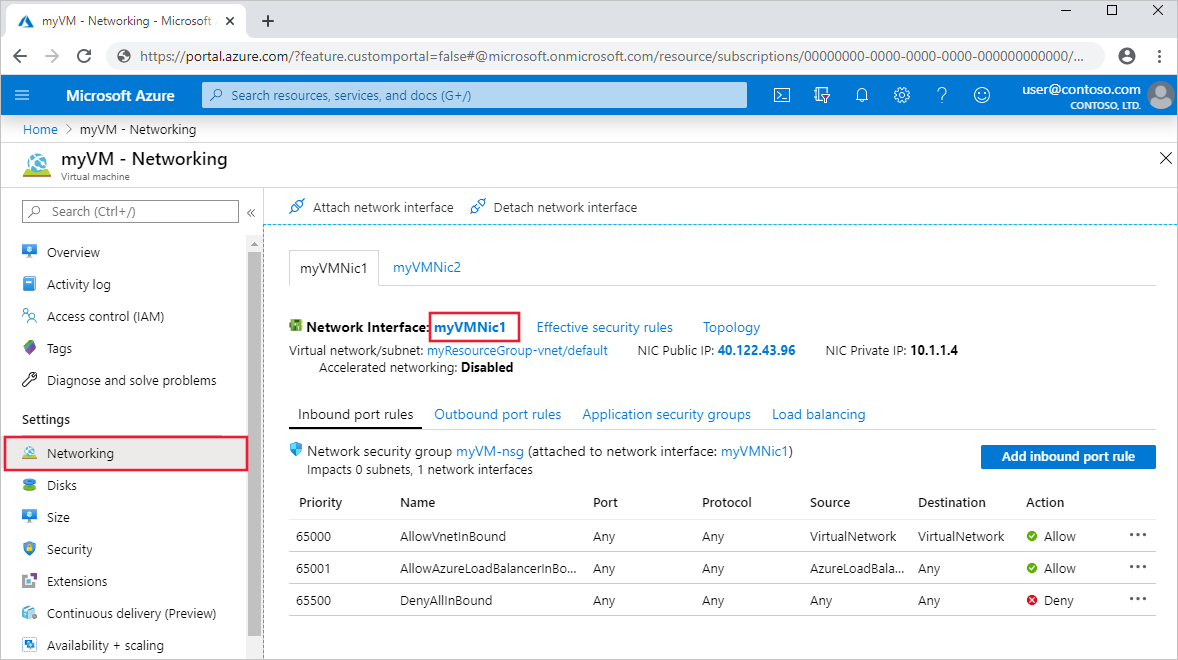

   2. Passare a una macchina virtuale in esecuzione e in Impostazioniselezionare Rete e la risorsa dell'interfaccia di rete.



   3. A sinistra selezionare Route valide. Elenco di prefissi di indirizzo contenuti all'interno del blocco CIDR /22 immesso durante la visualizzazione della fase di distribuzione.

2. Per accedere sia al server vCenter che a NSX Manager, aprire un Web browser e accedere alla stessa macchina virtuale usata per la convalida della route di rete.

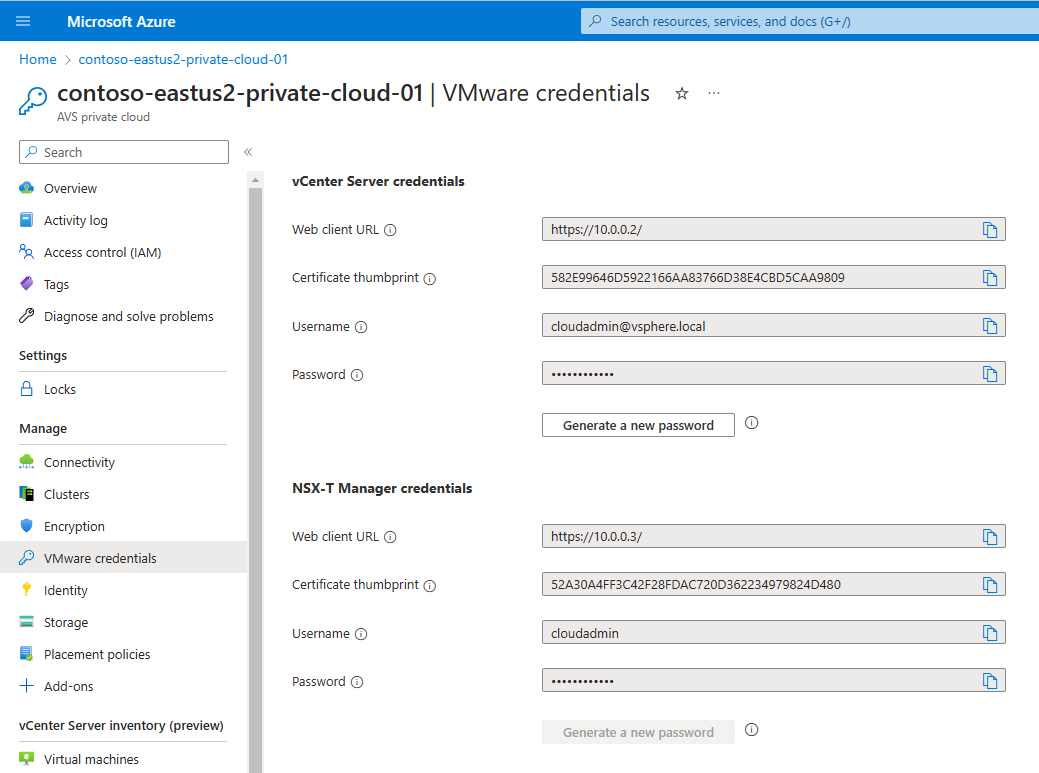

   Trovare gli indirizzi IP e le credenziali della console vCenter e NSX Manager nel portale di Azure. Selezionare il cloud privato e quindi Gestire>credenziali VMware.



Passaggi successivi

Nell’esercitazione successiva verrà stabilita la connessione della soluzione Azure VMware con la rete locale tramite ExpressRoute.

Connettersi all'ambiente locale
