Esercitazione: Effettuare il provisioning di Azure Data Box Gateway in Hyper-V

Informazioni generali

Questa esercitazione descrive come effettuare il provisioning di un Data Box Gateway in un sistema host che esegue Hyper-V in Windows Server 2016, Windows Server 2012 R2 o Windows Server 2012.

Sono necessari privilegi di amministratore per effettuare il provisioning e configurare un dispositivo virtuale. Il completamento del provisioning e della configurazione iniziale può richiedere circa 10 minuti.

In questa esercitazione si apprenderà come:

• Verificare che l'host soddisfi i requisiti minimi del dispositivo
• Effettuare il provisioning di un dispositivo virtuale nell'hypervisor
• Avviare il dispositivo virtuale e ottenere l'indirizzo IP

Se non si ha una sottoscrizione di Azure, creare un account gratuito prima di iniziare.

Prerequisiti

I prerequisiti per il provisioning di un dispositivo virtuale in un sistema host che esegue Hyper-V in Windows Server 2016 o Windows Server 2012 R2 sono i seguenti.

Per la risorsa Data Box Gateway

Prima di iniziare, verificare che:

• Tutti i passaggi descritti in Preparare il portale per Data Box Gateway sono stati completati.

• È stata scaricata l'immagine del dispositivo virtuale per Hyper-V dal portale di Azure, come descritto in Preparare il portale per Data Box Gateway.

  Importante

  Il software in esecuzione in Data Box Gateway può essere usato solo con la risorsa Data Box Gateway.

Per il dispositivo virtuale Data Box Gateway

Prima di distribuire un dispositivo, assicurarsi che:

• È possibile accedere a un sistema host che esegue Hyper-V in Windows Server 2012 R2 o versione successiva che può essere usato per effettuare il provisioning di un dispositivo.

• Il sistema host è in grado di dedicare le risorse seguenti per effettuare il provisioning del dispositivo virtuale:

  • Almeno 4 core.
  • Almeno 8 GB di RAM. È consigliabile almeno 16 GB di RAM.
  • Un'interfaccia di rete.
  • Un disco di sistema operativo da 250 GB.
  • Un disco virtuale da 2 TB per i dati.

Per la rete nel data center

Prima di iniziare:

• Esaminare i requisiti di rete per distribuire un Data Box Gateway e configurare la rete del data center in base ai requisiti. Per altre informazioni, vedere Requisiti di rete di Data Box Gateway.
• Assicurarsi che la larghezza di banda Internet minima sia di 20 Mbps per consentire il funzionamento ottimale del dispositivo.

Controllare il sistema host

Per creare un dispositivo virtuale, è necessario:

• Ruolo Hyper-V installato in Windows Server 2016, Windows Server 2012 R2 o Windows Server 2012.

• Console di gestione di Hyper-V di Microsoft in un client Microsoft Windows connesso all'host.

• Assicurarsi che l'hardware sottostante (sistema host) in cui si sta creando il dispositivo virtuale sia in grado di dedicare le risorse seguenti al dispositivo virtuale:

  • Almeno 4 processori virtuali.
  • Almeno 8 GB di RAM. È consigliabile almeno 16 GB di RAM.
  • Un'interfaccia di rete connessa alla rete in grado di instradare il traffico a Internet.
  • Un disco del sistema operativo da 250 GB.
  • Un disco virtuale da 2 TB per i dati di sistema.

Considerazioni su BitLocker

• È consigliabile abilitare BitLocker nella macchina virtuale Data Box Gateway. Per impostazione predefinita, BitLocker non è abilitato. Per altre informazioni, vedere:
  • Impostazioni di supporto della crittografia in Hyper-V Manager
  • Supporto di BitLocker in una macchina virtuale

Effettuare il provisioning di un dispositivo virtuale nell'hypervisor

Eseguire la procedura seguente per effettuare il provisioning di un dispositivo nell'hypervisor.

1. Nell'host Windows Server copiare l'immagine del dispositivo virtuale in un'unità locale. Questa immagine VHDX è stata scaricata tramite il portale di Azure. Prendere nota del percorso in cui è stata copiata l'immagine mentre si usa questa immagine più avanti nella procedura.

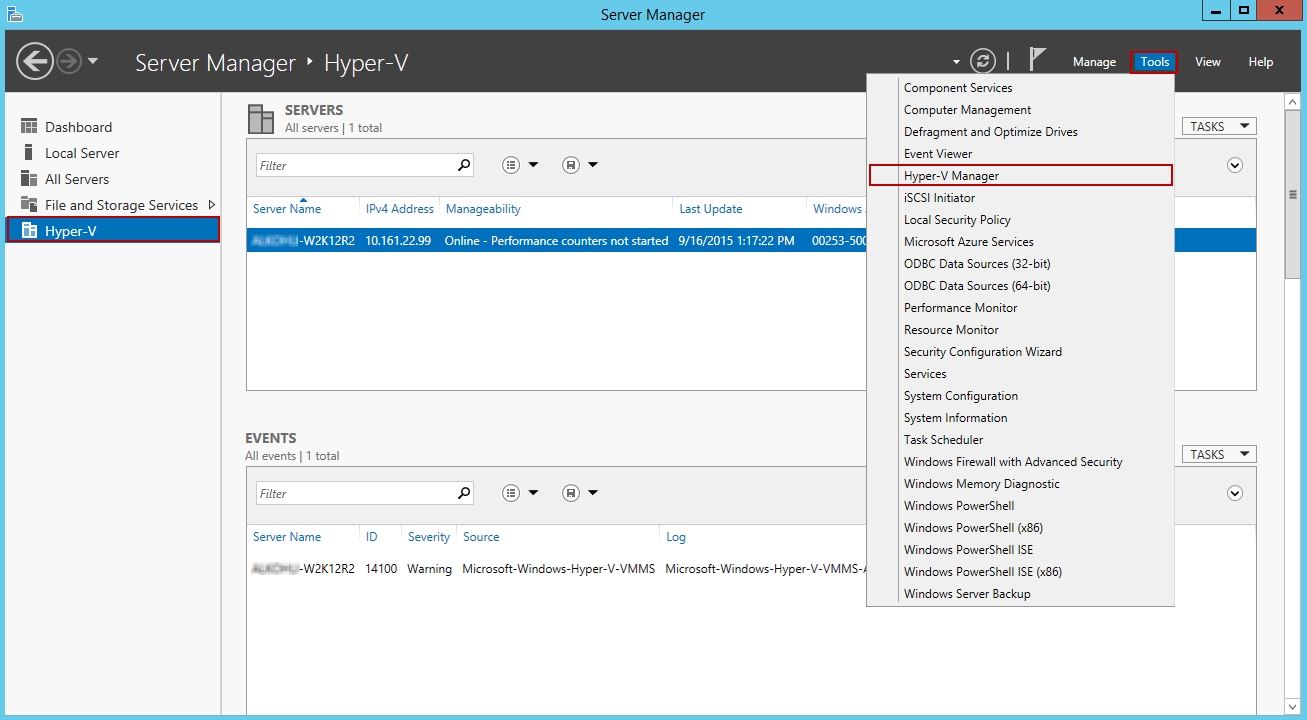

2. Aprire Gestione server. Nell'angolo in alto a destra fare clic su Strumenti e selezionare Hyper-V Manager.

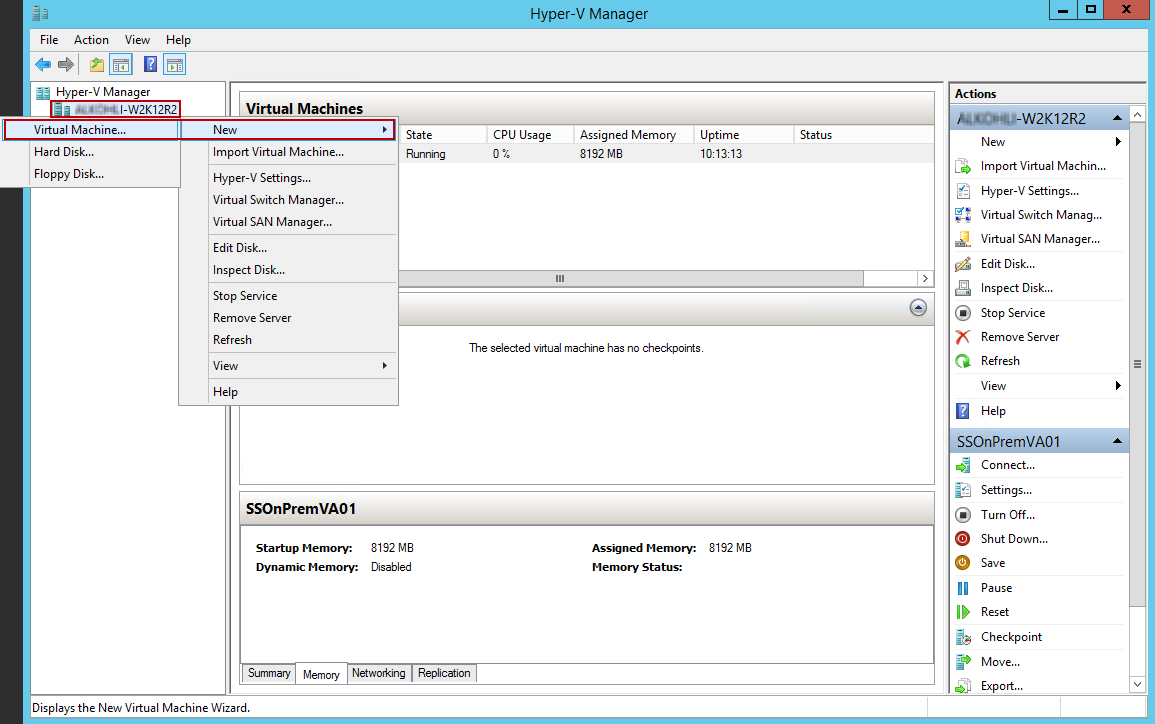

3. Nel riquadro ambito di Hyper-V Manager fare clic con il pulsante destro del mouse sul nodo di sistema per aprire il menu di scelta rapida e quindi scegliere Nuova>macchina virtuale.



4. Nella pagina Before you begin (Prima di iniziare) della Creazione guidata macchina virtuale fare clic su Avanti.

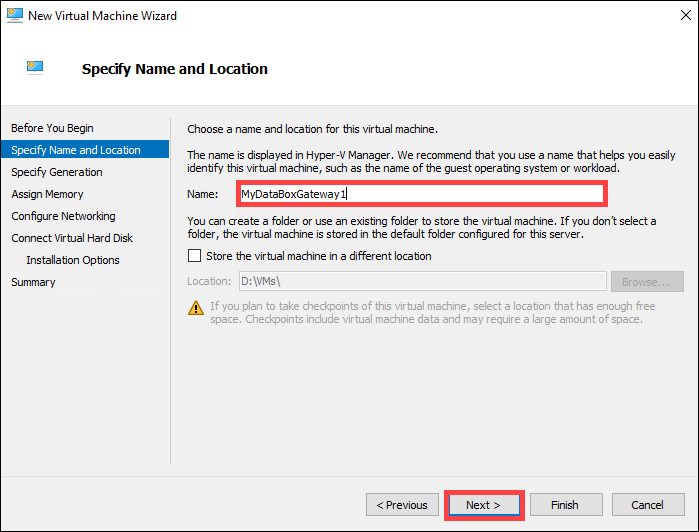

5. Nella pagina Specifica nome e posizione specificare un nome per il dispositivo virtuale. Fare clic su Avanti.

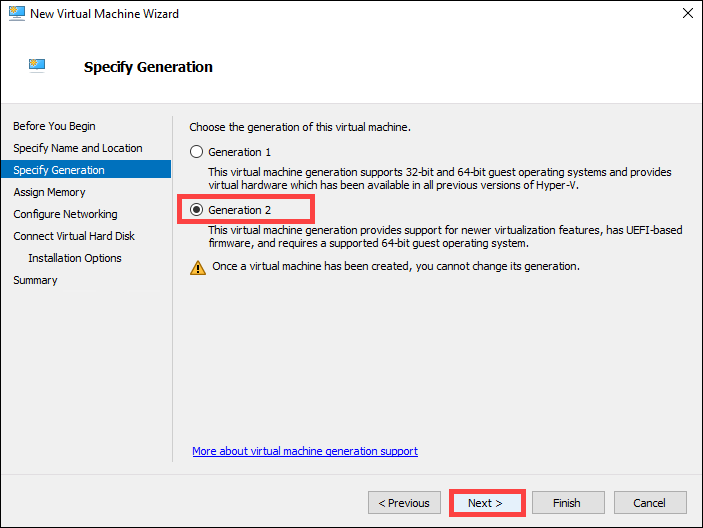

6. Nella pagina Specifica generazione scegliere Generazione 2 per il tipo di immagine del dispositivo con estensione vhdx e quindi fare clic su Avanti.

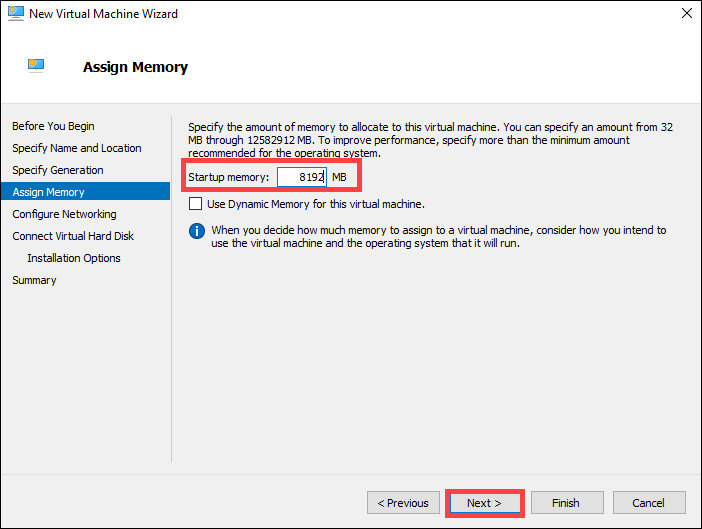

7. Nella pagina Assegna memoria specificare una memoria di avvio di almeno 8192 MB, non abilitare la memoria dinamica e quindi fare clic su Avanti.

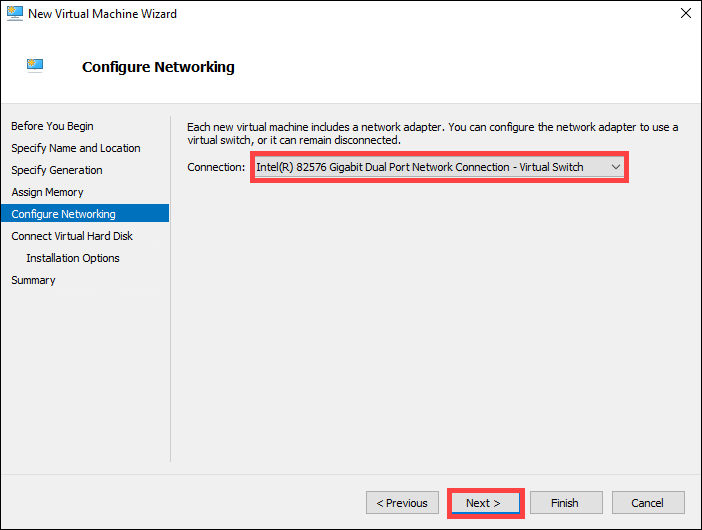

8. Nella pagina Configura rete specificare il commutatore virtuale connesso a Internet e quindi fare clic su Avanti.

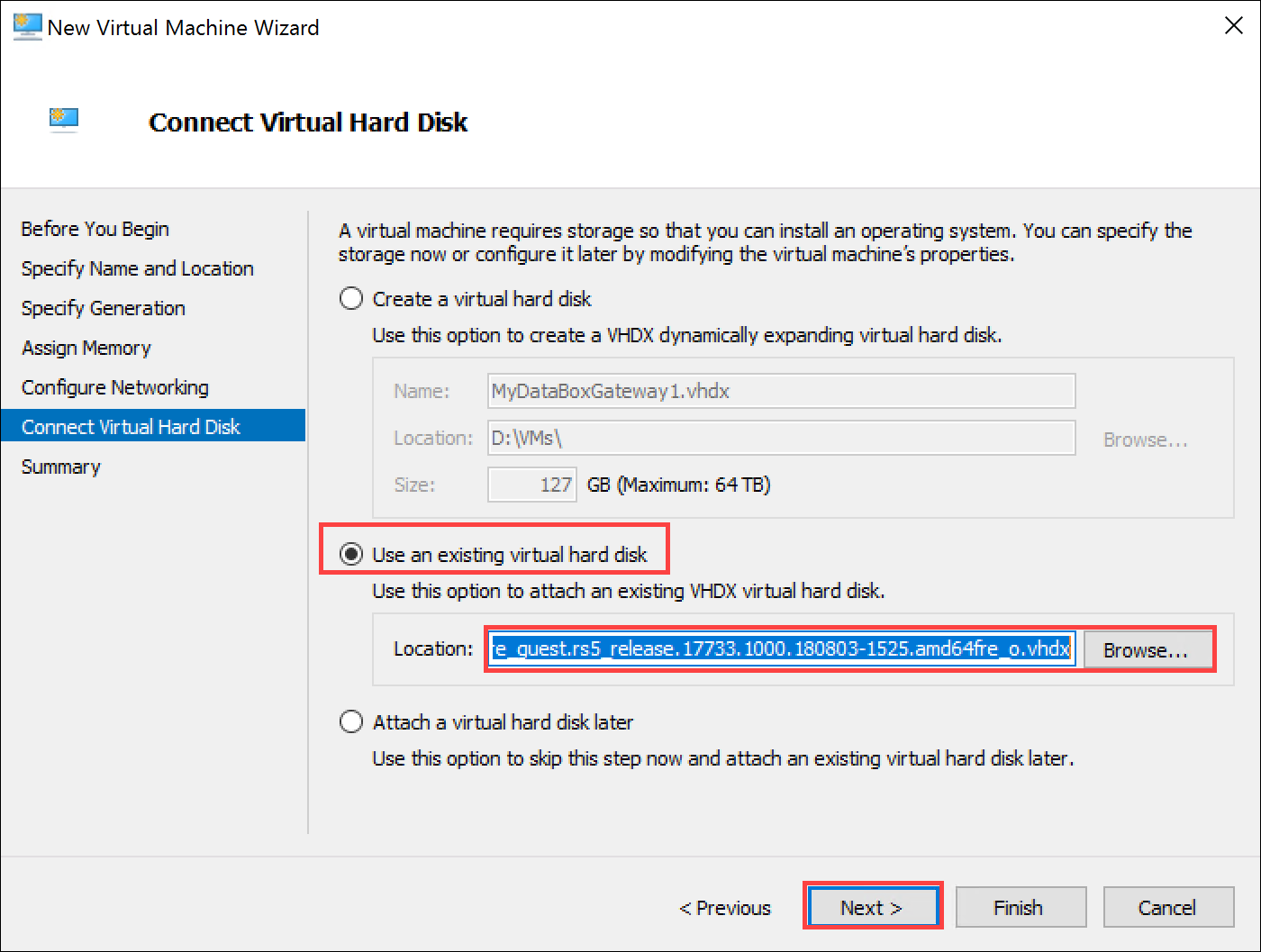

9. Nella pagina Connetti disco rigido virtuale scegliere Usa un disco rigido virtuale esistente, specificare il percorso dell'immagine del dispositivo virtuale e quindi fare clic su Avanti.

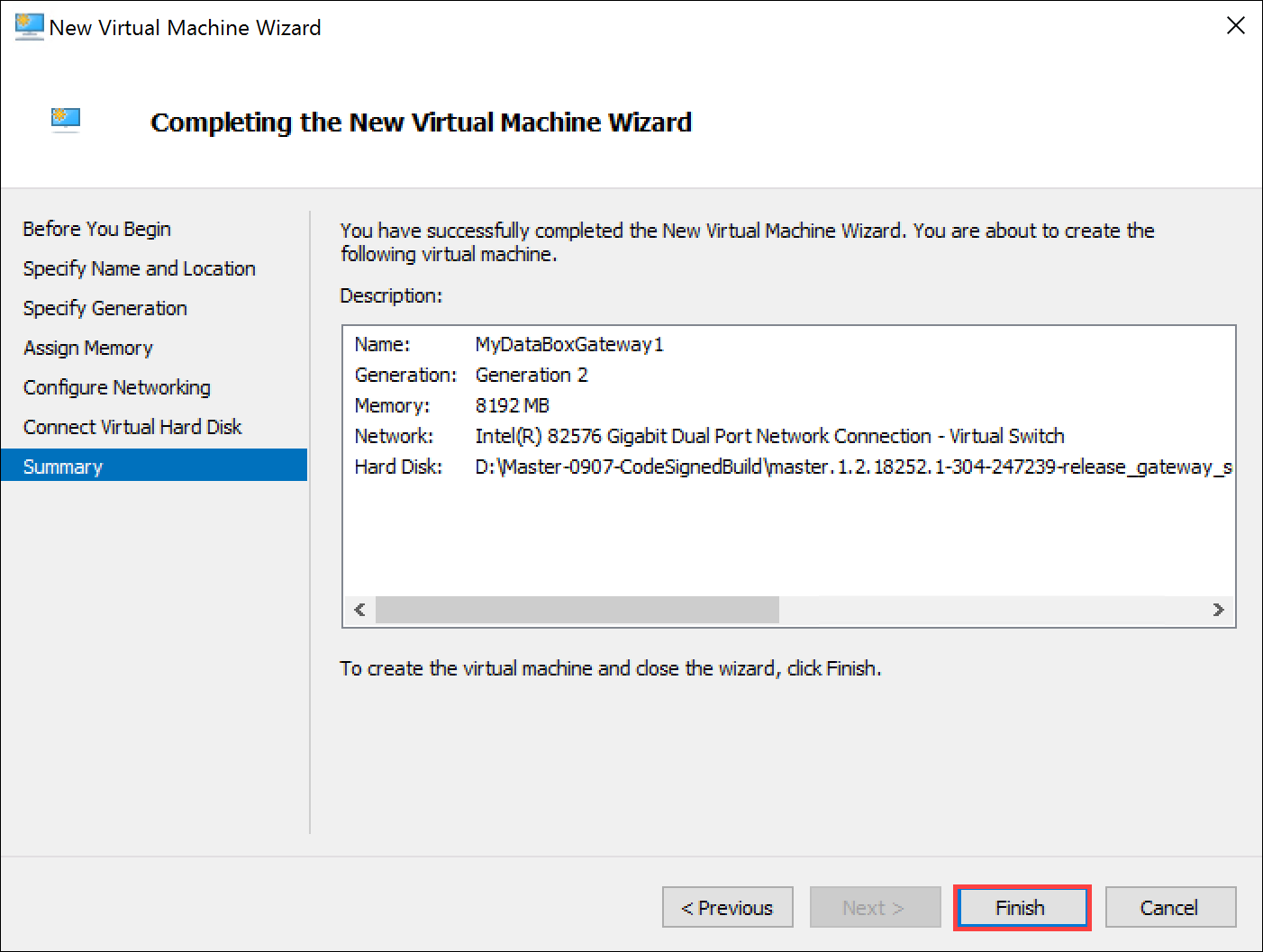

10. Esaminare il riepilogo e quindi fare clic su Fine per creare la macchina virtuale.

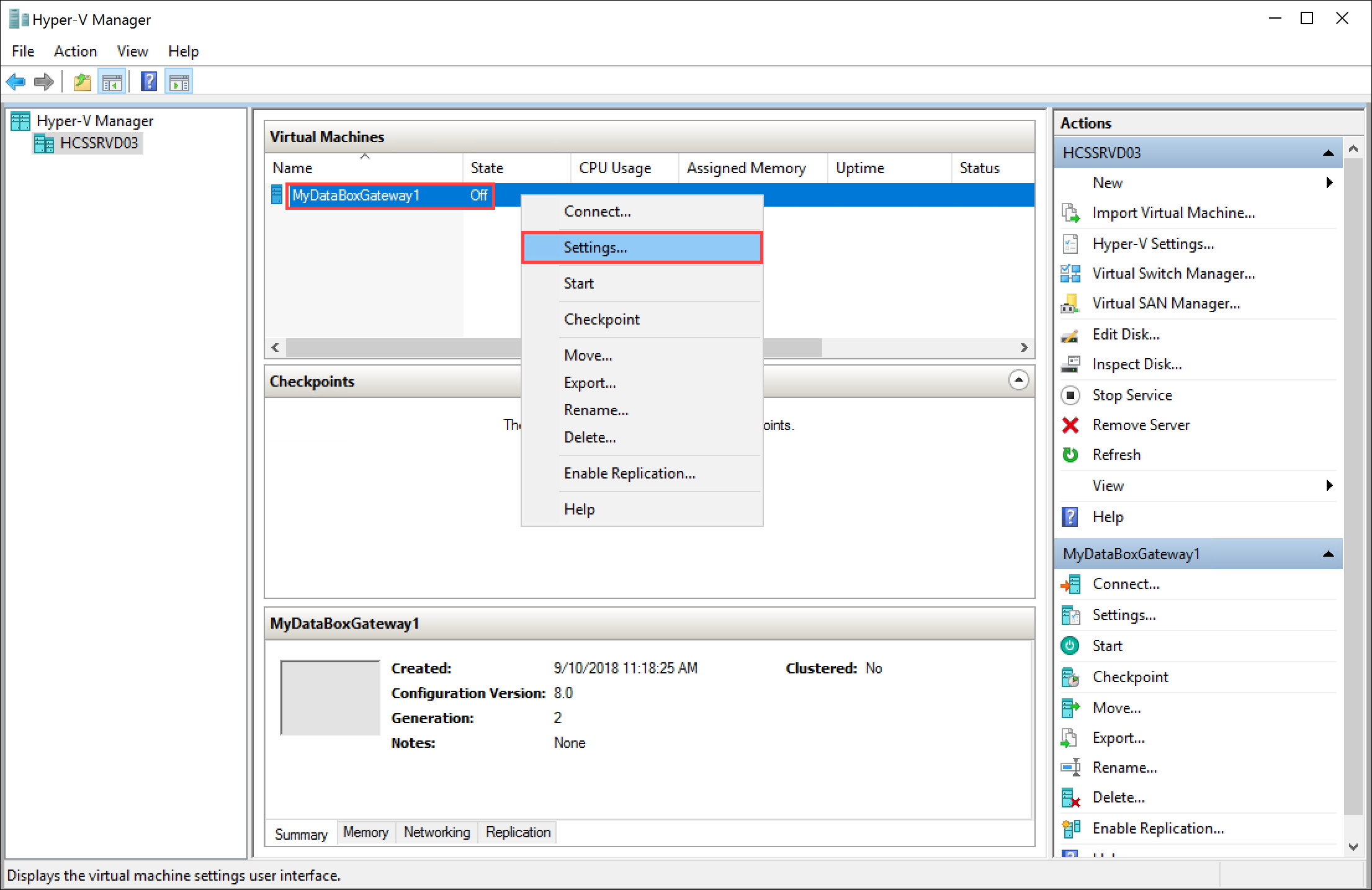

11. Per soddisfare i requisiti minimi, sono necessari quattro processori virtuali. Per aggiungere quattro processori virtuali, selezionare il sistema host nella finestra Hyper-V Manager . Nel riquadro destro nell'elenco di macchine virtuali individuare la macchina virtuale appena creata. Selezionare e fare clic con il pulsante destro del mouse sul nome del computer e scegliere Impostazioni.

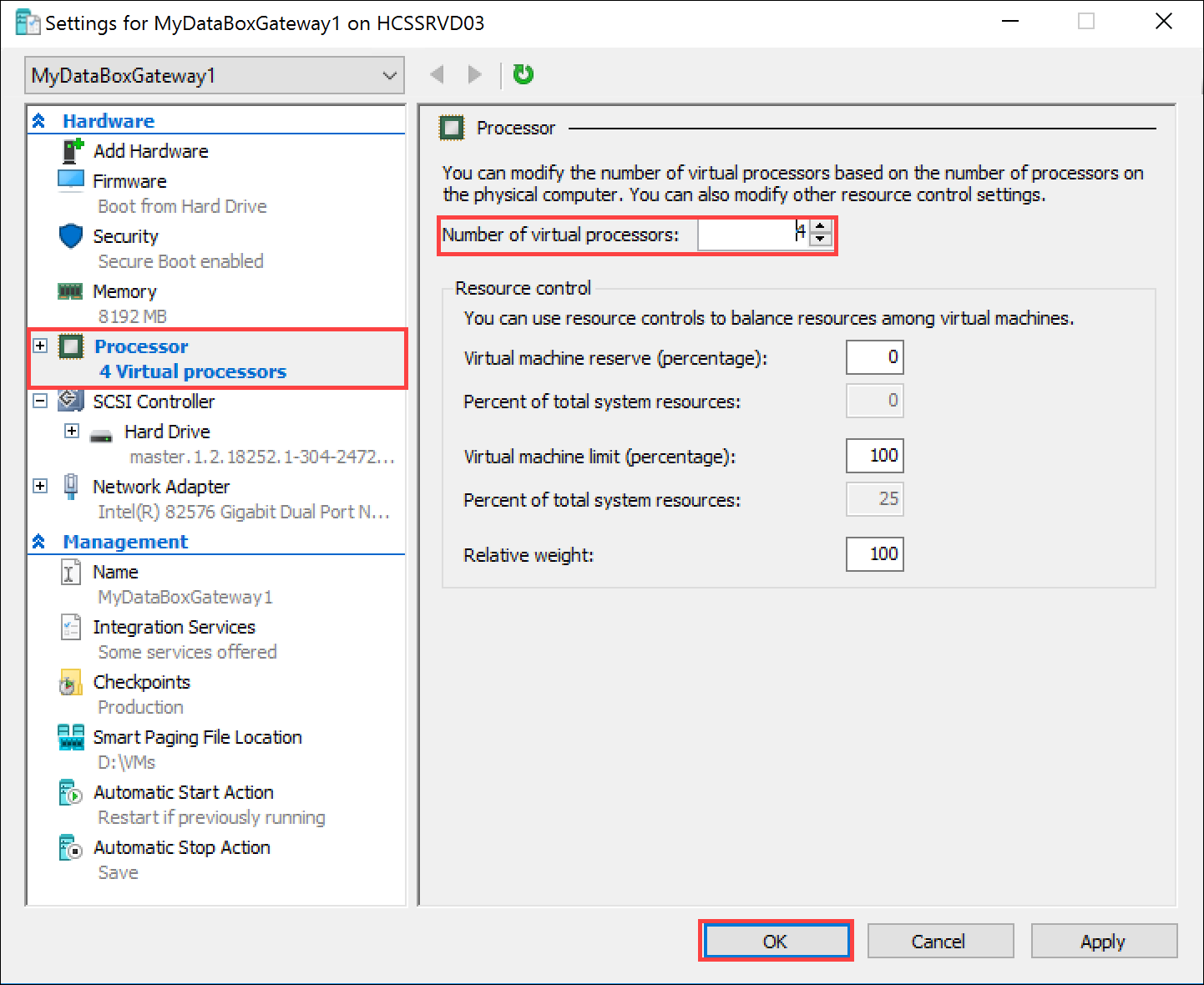

12. Nel riquadro sinistro della pagina Impostazioni fare clic su Processore. Nel riquadro destro impostare il numero di processori virtuali su 4 (o più). Fare clic su Applica.

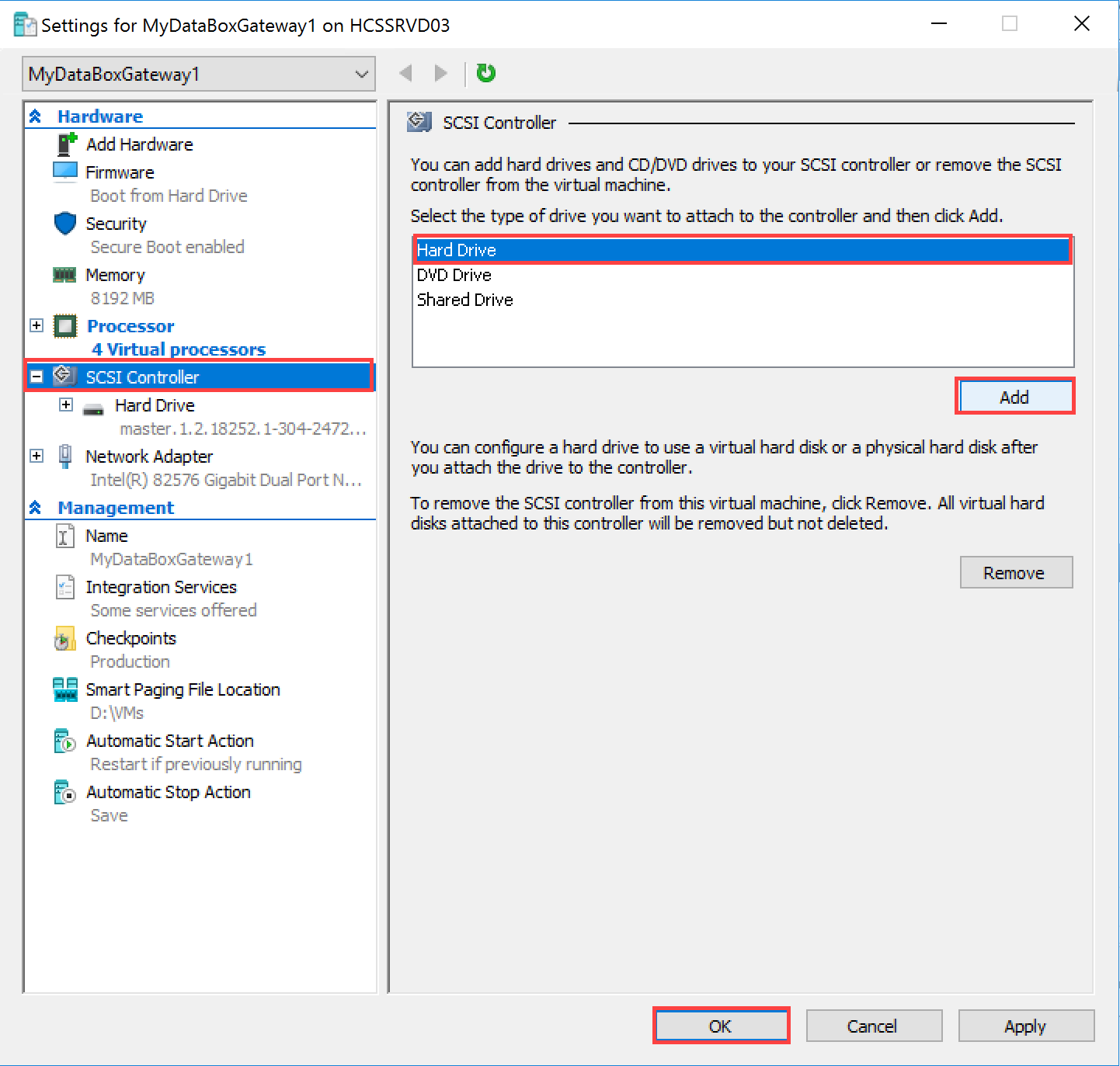

13. Per soddisfare i requisiti minimi, è anche necessario aggiungere un disco dati virtuale da 2 TB. Nella pagina Impostazioni :

    1. Nel riquadro sinistro selezionare Controller SCSI.
    2. Nel riquadro destro selezionare Disco rigido e fare clic su Aggiungi.

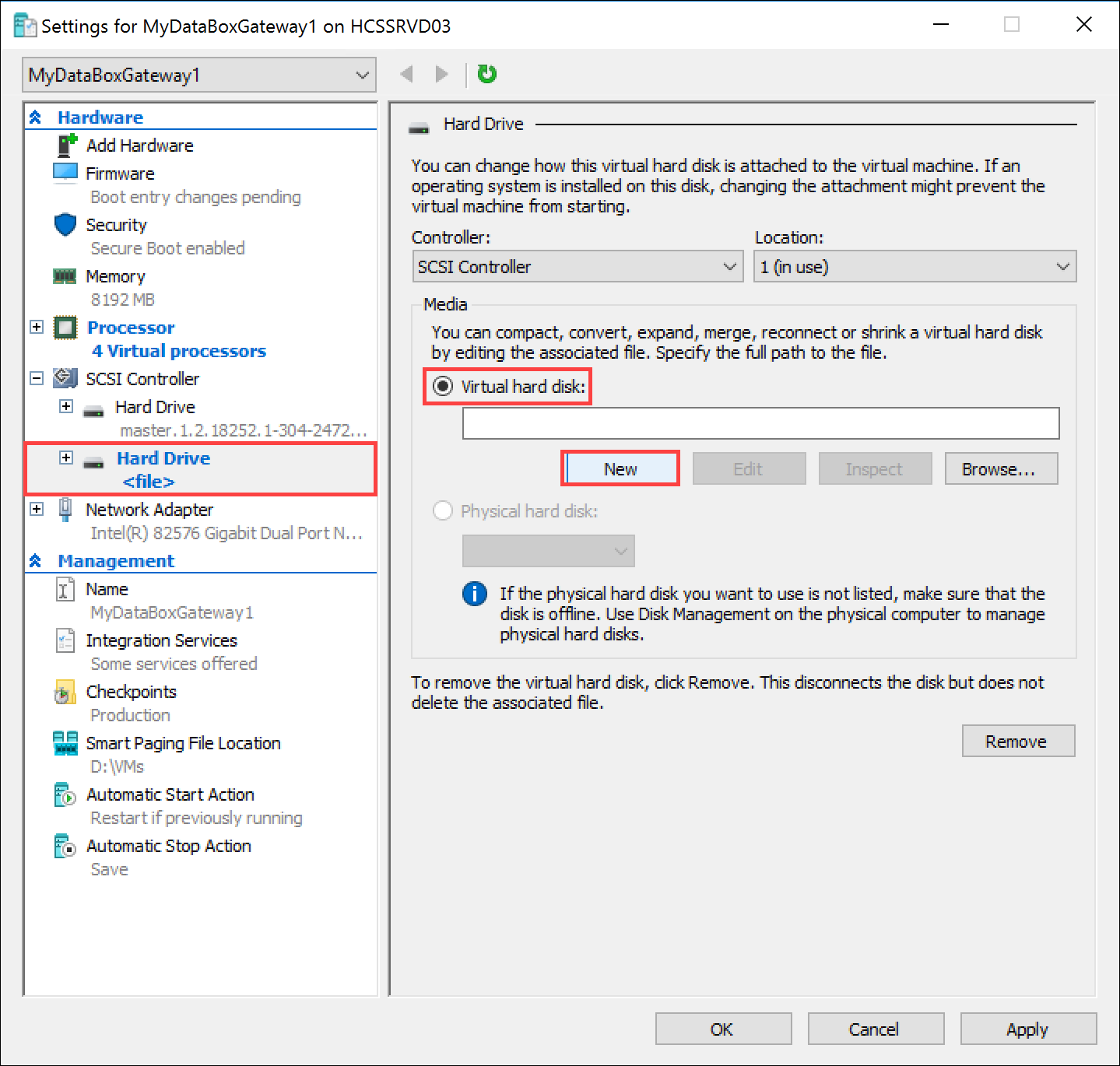

14. Nella pagina Unità disco rigido selezionare l'opzione Disco rigido virtuale e fare clic su Nuovo. Viene avviata la Creazione guidata di un nuovo disco rigido virtuale.



15. Nella pagina Before you begin (Prima di iniziare) della Creazione guidata disco rigido virtuale fare clic su Avanti.

16. Nella pagina Scegli formato disco accettare l'opzione predefinita formato VHDX . Fare clic su Avanti.

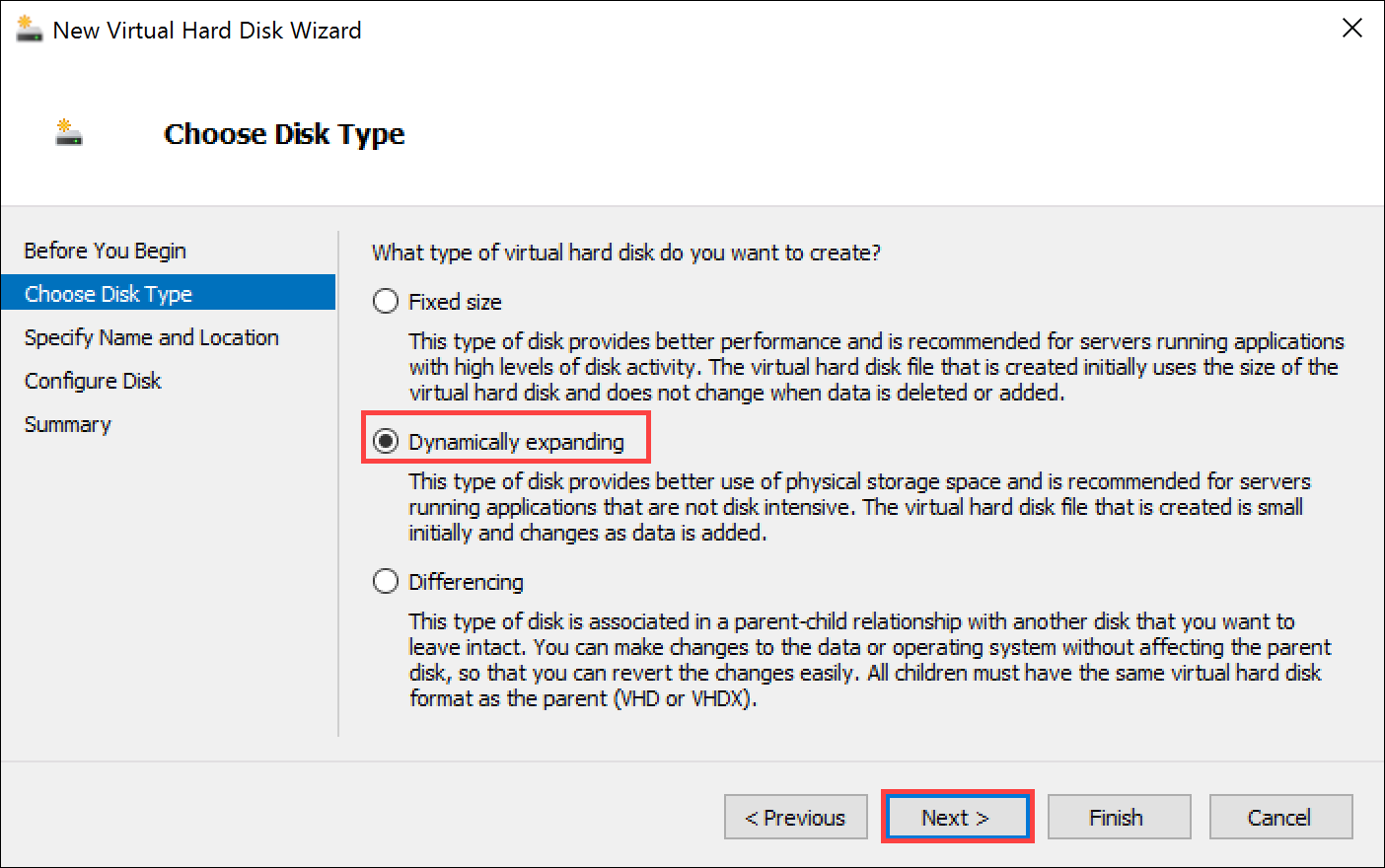

17. Nella pagina Scegli tipo di disco impostare il tipo di disco rigido virtuale come espansione dinamica (scelta consigliata). Il disco con dimensioni fisse funzionerebbe, ma potrebbe essere necessario attendere molto tempo. Si consiglia di non utilizzare l'opzione Differenze. Fare clic su Avanti.

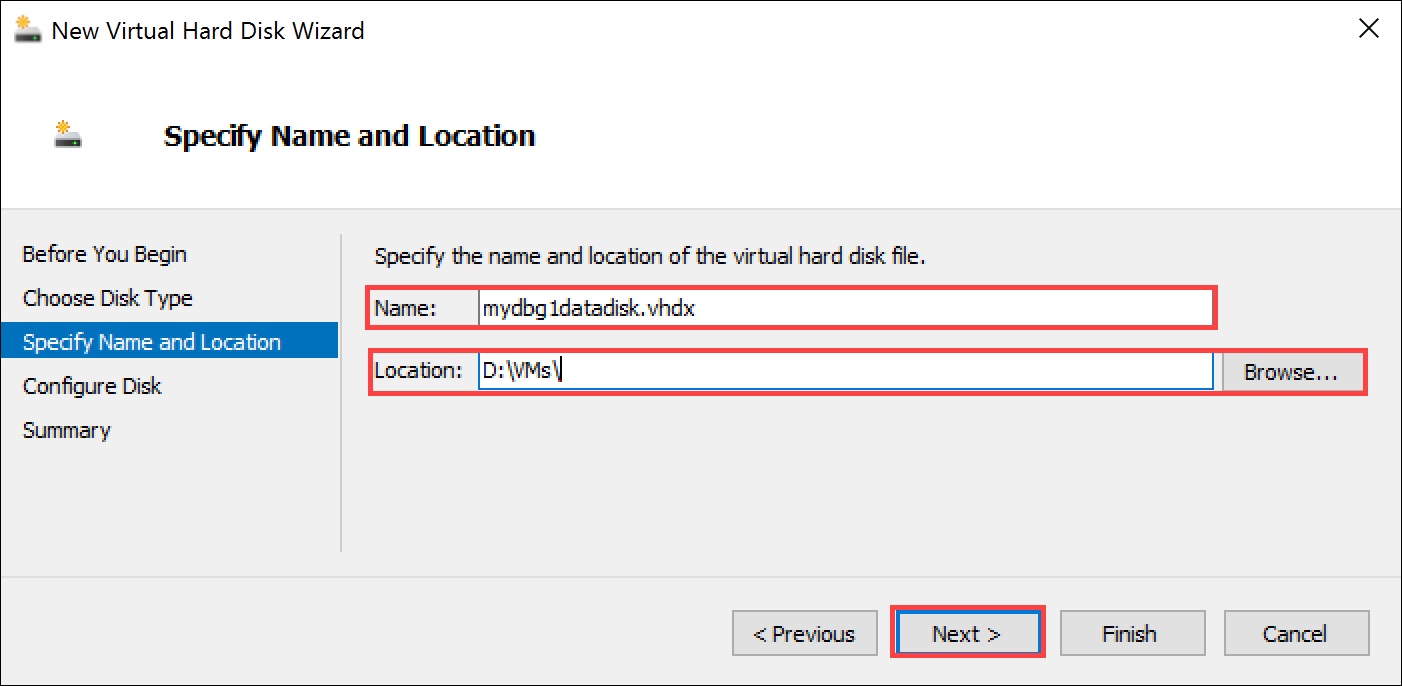

18. Nella pagina Specifica nome e posizione specificare un nome e una posizione (è possibile passare a uno) per il disco dati. Fare clic su Avanti.

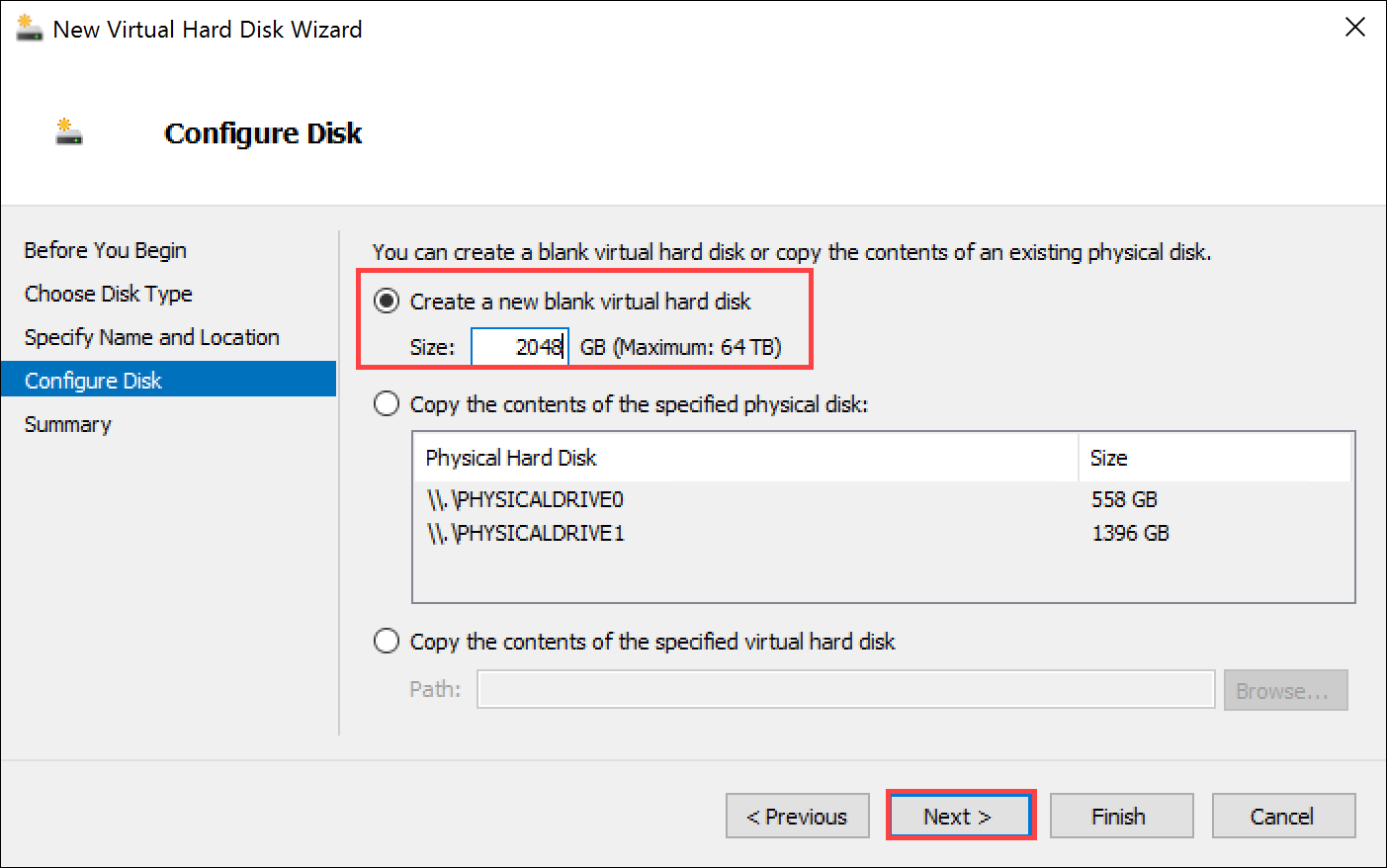

19. Nella pagina Configura disco selezionare l'opzione Crea un nuovo disco rigido virtuale vuoto e specificare le dimensioni come 2 TB (o più).

    Anche se 2 TB è il requisito minimo, è sempre possibile effettuare il provisioning di un disco più grande. Si noti che non è possibile ridurre il disco una volta provisionato. Il tentativo di compattare il disco comporta una perdita di tutti i dati locali nel dispositivo. L'espansione del disco dati non è supportata. Fare clic su Avanti.

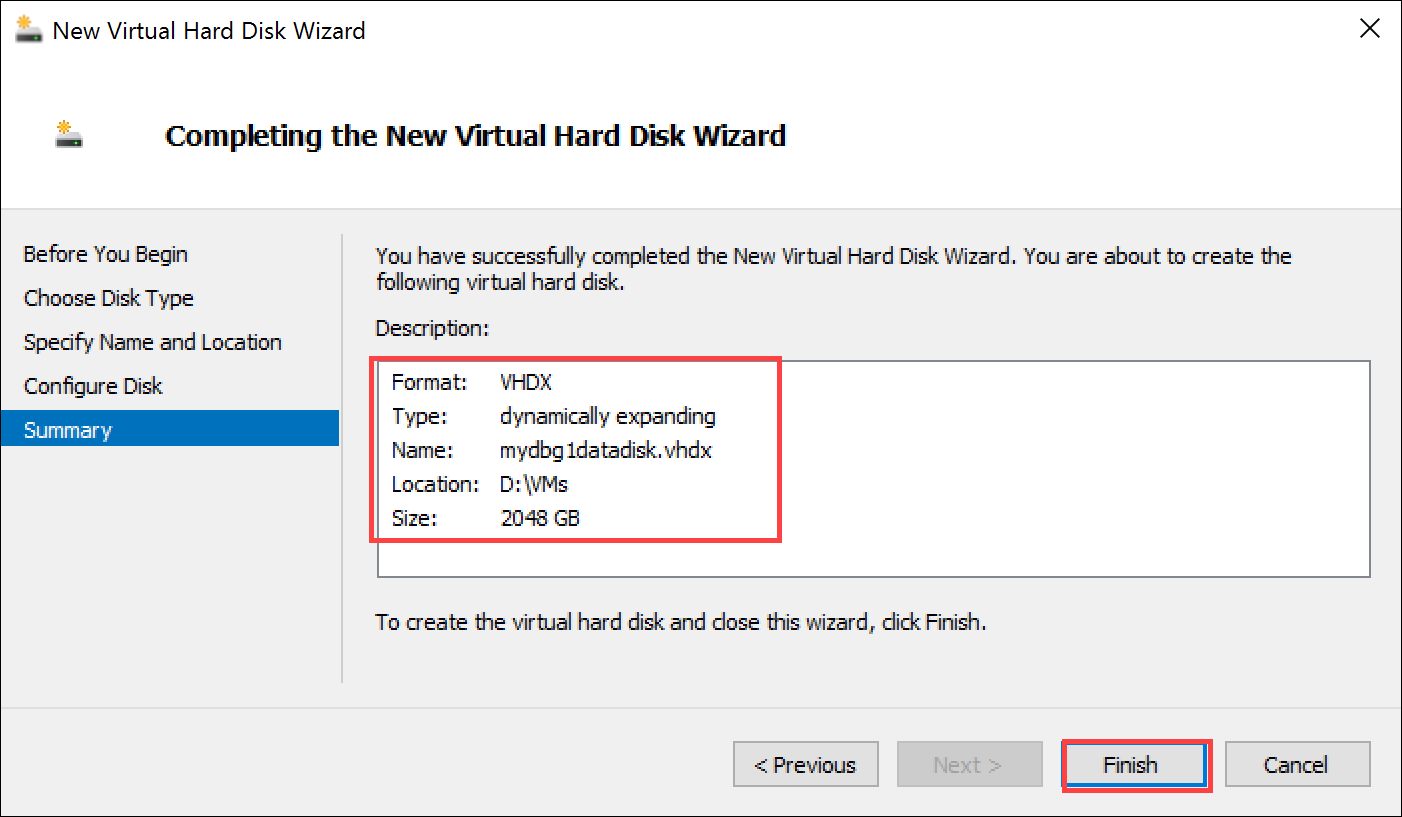

20. Nella pagina Riepilogo esaminare i dettagli del disco dati virtuale e, se soddisfatto, fare clic su Fine per creare il disco. La procedura guidata viene chiusa e un disco rigido virtuale viene aggiunto al computer.

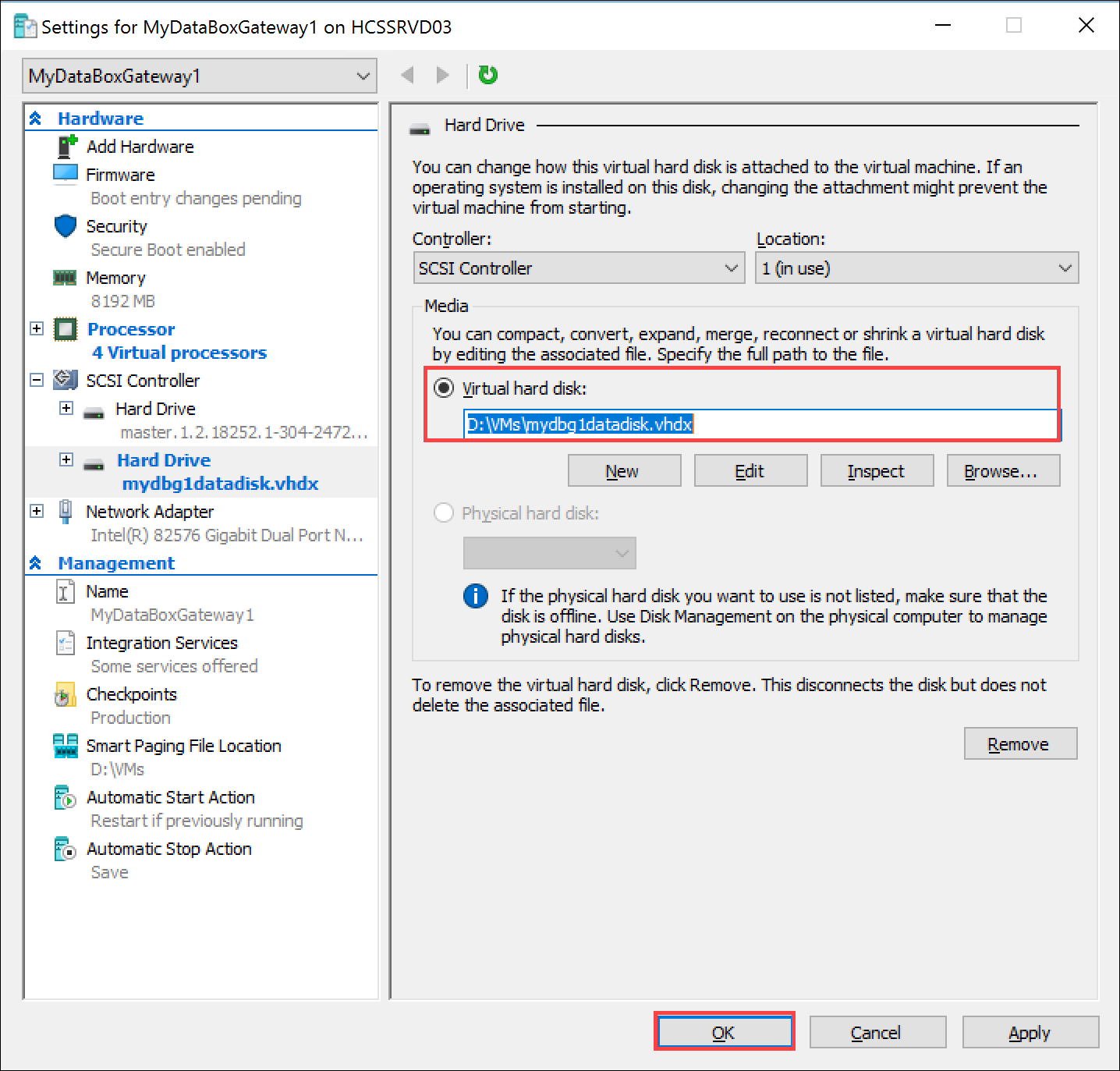

21. Tornare alla pagina Impostazioni . Fare clic su OK per chiudere la pagina Impostazioni e tornare alla finestra di Hyper-V Manager.



La macchina virtuale è ora completamente configurata.

Annotazioni

Non è possibile effettuare il provisioning di un nuovo Data Box Gateway copiando il disco rigido virtuale configurato. È necessario eseguire il provisioning di ogni nuovo dispositivo virtuale Data Box Gateway da un'immagine virtuale di Hyper-V scaricata dal portale di Azure.

Avviare il dispositivo virtuale e ottenere l'INDIRIZZO IP

Seguire questa procedura per avviare il dispositivo virtuale e connetterlo.

Per avviare il dispositivo virtuale

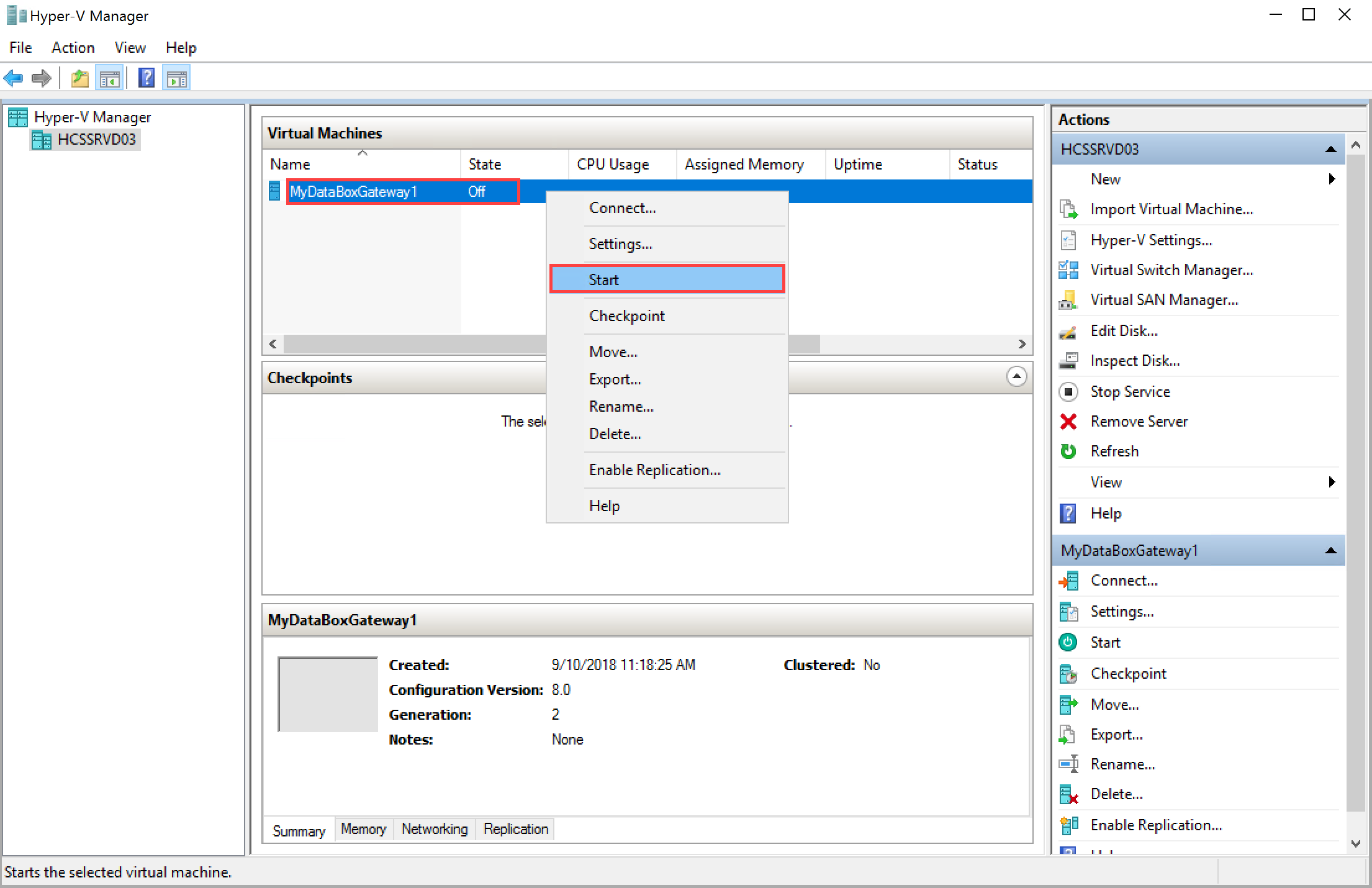

1. Avviare il dispositivo virtuale.



2. Dopo l'esecuzione del dispositivo, selezionare il dispositivo, fare clic con il pulsante destro del mouse e selezionare Connetti.

3. Potrebbe essere necessario attendere 10-15 minuti affinché il dispositivo sia pronto. Nella console viene visualizzato un messaggio di stato per indicare lo stato di avanzamento. Dopo aver pronto il dispositivo, passare a Azione. Premere Ctrl + Alt + Delete per accedere al dispositivo virtuale. L'utente predefinito è EdgeUser e la password predefinita è Password1.



4. I passaggi da 5 a 7 si applicano solo all'avvio in un ambiente non DHCP. Se si è in un ambiente DHCP, ignorare questi passaggi. Se il dispositivo è stato avviato in un ambiente non DHCP, verrà visualizzato un messaggio al riguardo.

5. Per configurare la rete, usare il Get-HcsIpAddress comando per elencare le interfacce di rete abilitate nel dispositivo virtuale. Se il dispositivo dispone di una singola interfaccia di rete abilitata, il nome predefinito assegnato a questa interfaccia è Ethernet.

6. Usare il Set-HcsIpAddress cmdlet per configurare la rete. Vedere l'esempio seguente:

   Set-HcsIpAddress –Name Ethernet –IpAddress 10.161.22.90 –Netmask 255.255.255.0 –Gateway 10.161.22.1

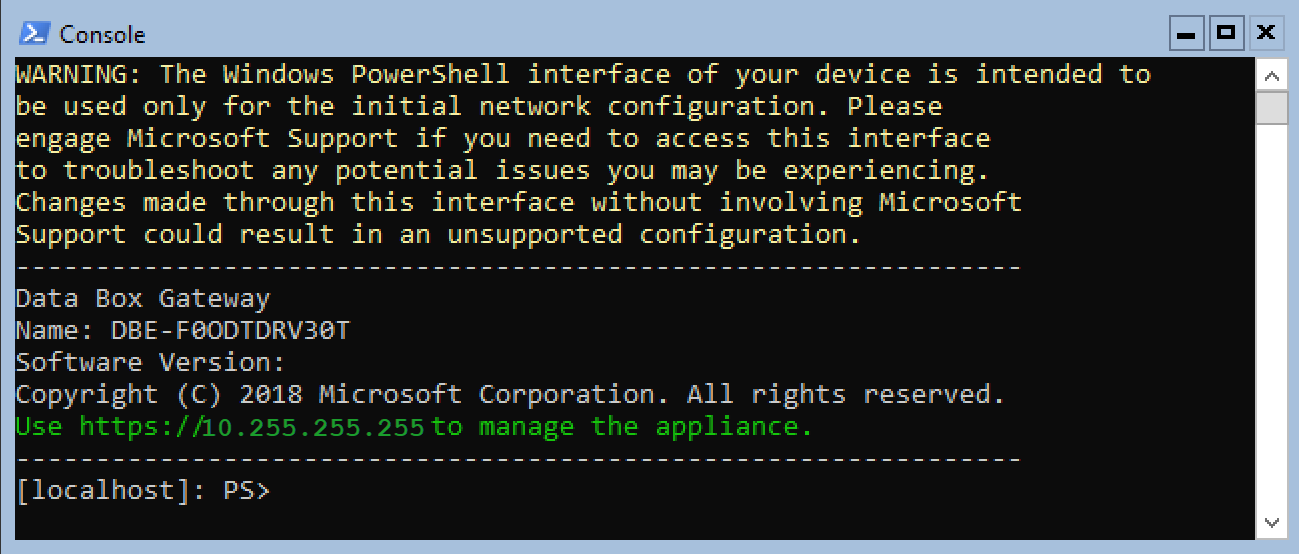

7. Al termine dell'installazione iniziale e dopo l'avvio del dispositivo, verrà visualizzato il testo del banner del dispositivo. Prendere nota dell'indirizzo IP e dell'URL visualizzato nel testo del banner per gestire il dispositivo. Usare questo indirizzo IP per connettersi all'interfaccia utente Web del dispositivo virtuale e completare la configurazione e l'attivazione locali.



Se il dispositivo non soddisfa i requisiti minimi di configurazione, viene visualizzato un errore nel testo del banner. Modificare la configurazione del dispositivo in modo che il computer disponga di risorse adeguate per soddisfare i requisiti minimi. È quindi possibile riavviare e connettersi al dispositivo. Fare riferimento ai requisiti minimi di configurazione in Controllare che il sistema host soddisfi i requisiti minimi dei dispositivi virtuali.

Se si verifica un altro errore durante la configurazione iniziale usando l'interfaccia utente Web locale, fare riferimento ai flussi di lavoro seguenti:

• Eseguire test di diagnostica per risolvere i problemi di configurazione dell'interfaccia utente Web.
• Generare un pacchetto di log e visualizzare i file di log.

Passaggi successivi

In questa esercitazione sono stati illustrati gli argomenti di Data Box Gateway, ad esempio:

• Verificare che l'host soddisfi i requisiti minimi del dispositivo
• Effettuare il provisioning di un dispositivo virtuale nell'hypervisor
• Avviare il dispositivo virtuale e ottenere l'indirizzo IP

Passare all'esercitazione successiva per informazioni su come connettersi, configurare e attivare il dispositivo virtuale.

Connettersi e configurare Data Box Gateway
