DELL XE4 SFF
Questo articolo descrive la distribuzione e l'installazione dell'appliance DELL XE4 SFF per i sensori OT che monitora le linee di produzione.
| Caratteristica dell'appliance | Dettagli |
|---|---|
| Profilo hardware | L500 |
| Prestazioni | Larghezza di banda massima: 25 Mbps Numero massimo di dispositivi: 1.000 |
| Specifiche fisiche | Montaggio: fattore di forma ridotto Porte: 1x1 Gbps (builtin) e schede PCIe di espansione facoltative per connettori in rame e SFP Porta di monitoraggio RJ45 1x |
| Stato | Supportato, disponibile preconfigurato |
L'immagine seguente mostra un esempio del pannello anteriore DELL XE4 SFF:

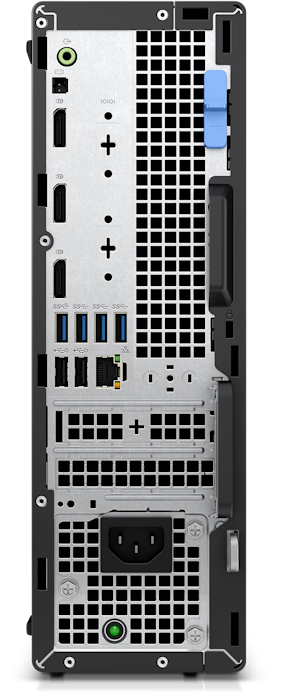

L'immagine seguente mostra un esempio del pannello posteriore DELL XE4 SFF:
L'immagine seguente mostra l'installazione e la manutenzione del filtro polvere DELL XE4 SFF:
Specifiche
| Componente | Specifiche tecniche |
|---|---|
| Edilizia | Fattore di forma piccola |
| Dimensioni | 1. Larghezza: 6,65 in. (169,00 mm) 2. Profondità: 11,84 in. (300,80 mm) 3. Altezza: 14,45 in. (367,00 mm) |
| Weight | Peso (min): 14,13 lb (6,41 kg) Peso (max): 21,03 lb (9,54 kg) |
| CPU | 12° generazione Intel Core i5-12600 (da 6 core/18 MB/12T/3,3 GHz a 4,8 GHz/65W) |
| Memoria | 8 GB (1x8 GB) MEMORIA DDR4 non ECC |
| Storage | M.2 2280 512 GB PCIe NVMe Classe 40 unità a stato solido |
| Controller di rete | 1x1 Gbps incorporato |
| Alimentatore | 300 W unità di alimentazione interna (PSU), PSU 92% efficiente, 80 Plus Platinum |
| PWS | 300 W unità di alimentazione interna (PSU), 92% Efficiente, 80 Plus Platinum, V3, TCO9 |
| Temperatura | Da 5°C a 45°C (da 41°F a 113°F) |
| Filtro polvere | Il filtro polvere facoltativo Dell XE4 si adatta alla parte anteriore dello chassis e protegge i componenti interni in aree come fabbrica, magazzino e ambienti di vendita al dettaglio senza impedire il flusso d'aria. |
| Umidità | Dal 20% all'80% (temperatura massima del punto di dewing = 26°C) |
| Vibrazione | 0,26 GRMS casuale a 5 Hz a 350 Hz |
| Shock | Impulso inferiore/destro mezzo seno 40G, 2 ms |
| EMC | Fogli dati sulla sicurezza dei prodotti, EMC e ambientale https://www.dell.com/learn/us/en/uscorp1/product-info-datasheets-safety-emc-environmental |
DELL XE4 SFF - Distinta di materiali
| Tipo | Descrizione | PN | Quantità |
|---|---|---|---|
| Processore | 12° generazione Intel Core i5-12600 (da 6 core/18 MB/12T/3,3 GHz a 4,8 GHz/65W) | 338-CCYL | 1 |
| Memoria | 8 GB (1x8 GB) MEMORIA DDR4 non ECC | 370-AGFP | 1 |
| Storage | M.2 2280 512 GB PCIe NVMe Class 40 Solid State Drive | 400-BMWH | 1 |
| Storage | M.2 22x30 Pad termico | 412-AAQT | 1 |
| Storage | Vite M2X3.5 per SSD/DDPE | 773-BBBC | 1 |
| Relatori | Altoparlante interno | 520-AARD | 1 |
| Grafica | Intel Integrated Graphics | 490-BBFG | 1 |
| Unità ottica | Nessuna unità ottica | 429-ABKF | 1 |
| Schede di rete (NIC) | Nessuna scheda di rete aggiuntiva selezionata (scheda di interfaccia di rete integrata inclusa) | 555-BBJO | 1 |
| Cavo di alimentazione | Cavo di alimentazione del sistema (UK/MY/SG/HK/Bangladesh/Bangladesh/Pakistan/Sri Lanka/Maldive) | 450-AANJ | 1 |
| Documentazione | OEM del contratto di licenza con l'utente finale | 340-ABMB | 1 |
| Tastiera | Dell Multimedia Keyboard-KB216 - UK (QWERTY) - Nero | 580-ADDF | 1 |
| Mouse | Dell Optical Mouse-MS116 - Nero | 570-ABJO | 1 |
| Opzioni di monitoraggio del sistema | Monitoraggio del sistema non selezionato in questa configurazione | 817-BBSI | 1 |
| Porte video aggiuntive | Nessuna porta video aggiuntiva | 492-BCKH | 1 |
| Schede del componente aggiuntivo | Nessun componente aggiuntivo aggiuntivo nelle schede | 382-BBHX | 1 |
| Dispositivi di archiviazione aggiuntivi - Lettore multimediale | Nessun lettore di schede multimediali | 385-BBCR | 1 |
| Protezione dalla polvere | Filtro polvere | 325-BDSX | 1 |
| Opzioni chassis | 300 W unità di alimentazione interna (PSU), 92% Efficiente, 80 Plus Platinum, V3, TCO9 | 329-BJVV | 1 |
| Gestione dei sistemi | Gestione dei sistemi in banda | 631-ADFK | 1 |
| EPEAT 2018 | EPEAT 2018 Registrato (Silver) | 379-BDTO | 1 |
| ENERGY STAR | ENERGY STAR qualificato | 387-BBLW | 1 |
| Sicurezza TPM | Trusted Platform Module (TPM discreto abilitato) | 329-BBJL | 1 |
| Commissioni di consolidamento - (solo EM-EMEA) | Desktop costi di consolidamento | 546-10007 | 1 |
| Materiale di spedizione | Pacchetti ed etichette di Small Form Factor OEM DI OptiPlex | 328-BFCV | 1 |
| Software ottico | Software CMS non incluso | 632-BBBJ | 1 |
| Etichetta processore | Etichetta processore Intel Core i5 | 340-CUEW | 1 |
| Connettività RAID | NESSUN RAID | 817-BBBN | 1 |
| Trasporto da ODM a area geografica | Spedizione BTO Standard desktop | 800-BBIO | 1 |
| Incastonatura | OEM, BRAND, XE4SFF, RM7WS2MN-V2, NOM, AVIGILON | 325-BFBS | 1 |
| Incastonatura | Fattore di forma piccola badge OEM | 340 DBRM | 1 |
| Incastonatura | Mod delle informazioni sul modulo ID client per nessuna app nei progetti della piattaforma client OEM | 750-ABLB | 1 |
| Fattore di forma piccolo OEMR XE4 | OptiPlex XE4 Small Form Factor OEM-Ready | 210-BDLO | 1 |
| Cavi e parentesi disco rigido | Nessuna parentesi disco rigido, Dell OptiPlex | 575-BBKX | 1 |
| Order Information | Ordine Dell | 799-AANV | 1 |
| Configurazione BIOS - Standard | BIOS: scheda di interfaccia di rete impostata su on w/ PXE | 696-10356 | 1 |
| Configurazione BIOS - Standard | Riattivazione BIOS On-Lan impostata su abilitato come riattivazione remota | 696-10362 | 1 |
| Configurazione BIOS - Standard | SKU di abilitazione obbligatorio dell'impostazione BIOS | 696-10421 | 1 |
| Etichetta | Etichetta normativa XE4 OEM SFF EMEA | 389-EEGP | 1 |
| Sistema operativo | Ubuntu Linux 20.04 | 605-BBNY | 1 |
| Opzioni di ripristino del sistema operativo | Nessun supporto | 620-AAOH | 1 |
| Servizi Dell: servizio esteso | ProSupport and Next Business Day Site Service Initial (Solo emergente), 15 mesi | 199-BINT | 1 |
| Servizi Dell: servizio esteso | ProSupport and Next Business Day Site Service Extension (solo emergente), 21 mesi | 199-BINU | 1 |
| Servizi Dell: supporto hardware | Parti solo garanzia 15 mesi | 709-BDHS | 1 |
| Servizi Dell: GCP/OEM PM | Supporto del programma client della soluzione OEM CSO, EMEA | 683-17925 | 1 |
Espansione della porta facoltativa
I moduli facoltativi per l'espansione delle porte includono:
| Descrizione | PN | Quantità |
|---|---|---|
| Dell Intel Ethernet i350 Quad Port 1 GbE Base-T Adapter PCIe Full Height | 540-BDLF | 1 |
| Scheda di rete INTEL 1 GB a porta singola PCIe (mezza altezza) | 540-BBMO | 1 |
| Scheda Intel X710 Dual Port 10 GbE SFP+ | 540-BDQZ | 1 |
Configurare il BIOS Dell XE4
Questa procedura descrive come configurare la configurazione del BIOS per un'appliance sensore non configurata. Se uno dei passaggi non è presente nel BIOS, assicurarsi che l'hardware corrisponda alle specifiche indicate in precedenza. Configurare il BIOS Dell XE4 per ottenere prestazioni ottimali per i sensori.
Per configurare il BIOS Dell XE4:
Configurare la modalità di avvio
Selezionare Opzioni di installazione>sistema Menu>Configurazione di avvio Modalità di avvio
Impostare solo su UEFI
Configurare l'avvio dell'installazione da USB/DVD (se applicabile)
Selezionare Le opzioni>di installazione del sistema Menu>Configurazione di avvio Sequenza di avvio
Selezionare l'unità disco di installazione come prima opzione
Configurare il riavvio in caso di perdita di energia
Selezionare Le opzioni>di installazione del sistema Comportamento ca dal menu Alimentazione>
Impostare su Riavvia
Disabilita sospensione/ibernazione
Selezionare Le opzioni>di installazione del sistema Blocca sospensione del menu>Di alimentazione
Abilita blocco sospensione
Configurazione del software Dell XE4
Questa procedura descrive come installare il software Defender per IoT in Dell XE4. Il processo di installazione richiede circa 20 minuti. Dopo l'installazione, il sistema viene riavviato più volte.
Per installare il software Defender per IoT:
Connettere lo schermo e la tastiera all'appliance e quindi connettersi all'interfaccia della riga di comando.
Connettere un CD esterno o una chiave su disco contenente il software scaricato dal portale di Azure.
Accendere l'appliance.
Continuare installando il software Defender per IoT. Per altre informazioni, vedere Installazione del software Defender per IoT.
Passaggi successivi
Continuare a comprendere i requisiti di sistema per le appliance fisiche o virtuali. Per altre informazioni, vedere Quali appliance sono necessarie?
Usare quindi una delle procedure seguenti per continuare:
