Informazioni su ExpressRoute Metro (anteprima)
Importante
ExpresRoute Metro è attualmente disponibile in ANTEPRIMA. Vedere le condizioni per l'utilizzo supplementari per le anteprime di Microsoft Azure per termini legali aggiuntivi che si applicano a funzionalità di Azure in versione beta, in anteprima o in altro modo non ancora disponibili a livello generale.
ExpressRoute facilita la creazione di connessioni private tra le reti locali e i carichi di lavoro di Azure in posizioni di peering designate. Queste località sono strutture di condivisione che ospitano dispositivi Microsoft Enterprise Edge (M edizione Standard E), che fungono da gateway alla rete Microsoft.
All'interno del percorso di peering è possibile stabilire due tipi di connessioni:
Circuito ExpressRoute : un circuito ExpressRoute è costituito da due connessioni logiche tra la rete locale e Azure. Queste connessioni vengono effettuate tramite una coppia di collegamenti fisici forniti da un partner ExpressRoute, ad esempio AT&T, Verizon, Equinix, tra gli altri.
ExpressRoute Direct : ExpressRoute Direct è una connessione dedicata e privata tra la rete locale e Azure, eliminando la necessità di coinvolgimento del provider di partner. Consente la connessione diretta dei router alla rete globale Microsoft usando due porte 10G o 100G.
La configurazione standard di ExpressRoute è configurata con una coppia di collegamenti per migliorare l'affidabilità della connessione ExpressRoute. Questa configurazione è progettata per garantire la ridondanza e migliorare la disponibilità delle connessioni ExpressRoute durante gli errori hardware, gli eventi di manutenzione o altri eventi imprevisti all'interno delle posizioni di peering. È tuttavia consigliabile notare che queste connessioni ridondanti non forniscono resilienza per determinati eventi. Questi eventi potrebbero interrompere o isolare la posizione perimetrale in cui si trovano i dispositivi M edizione Standard E. Tali interruzioni potrebbero causare una perdita completa di connettività dalle reti locali ai servizi cloud.
Metropolitana di ExpressRoute
ExpressRoute Metro (anteprima) è una configurazione ad alta resilienza progettata per offrire ridondanza multisito. Questa configurazione consente di trarre vantaggio da una configurazione dual-homed che facilita connessioni diverse a due posizioni di peering ExpressRoute distinte all'interno di una città. La configurazione ad alta resilienza trae vantaggio dalla ridondanza tra le due posizioni di peering per offrire disponibilità e resilienza più elevate per la connettività dall'ambiente locale alle risorse in Azure.
Le funzionalità principali di ExpressRoute Metro includono:
- Connessioni dual-homed a due posizioni di peering ExpressRoute distinte all'interno della stessa città.
- Maggiore disponibilità e resilienza per i circuiti ExpressRoute.
- Connettività senza problemi dall'ambiente locale alle risorse di Azure tramite un circuito ExpressRoute con l'assistenza di un provider di connettività o con ExpressRoute Direct (porte Dual 10G o 100G)
Il diagramma seguente consente un confronto tra il circuito ExpressRoute standard e un circuito ExpressRoute Metro.
Località della metropolitana di ExpressRoute
| Posizione della metropolitana | Percorsi di peering | Indirizzo della posizione | Zona | Area di Azure locale | ER Direct | Provider di Servizi |
|---|---|---|---|---|---|---|
| Metropolitana di Amsterdam | Amsterdam Amsterdam2 |
Equinix AM5 Digital Realty AMS8 |
1 | Europa occidentale | ✓ | Megaport Equinix1 euNetworks1 Colt1 Console Connessione 1 Realtydigitale 1 |
| Metropolitana di Singapore | Singapore Singapore2 |
Equinix SG1 Global Switch Tai Seng |
2 | Asia sud-orientale | ✓ | Megaport1 Equinix1 Console Connessione 1 |
| Metropolitana di Zurigo | Zurigo Zurigo2 |
Digital Realty ZUR2 Equinix ZH5 |
1 | Svizzera settentrionale | ✓ | Colt1 Realtydigitale 1 |
1 Questi provider di servizi saranno disponibili in futuro.
Nota
La convenzione di denominazione per i siti metro utilizzerà City e City2 per indicare le due località di peering univoche all'interno della stessa area metropolitana. Ad esempio, Amsterdam e Amsterdam2 sono indicativi dei due percorsi di peering separati all'interno dell'area metropolitana di Amsterdam. Nella portale di Azure, queste posizioni verranno denominate Amsterdam Metro.
Configurare la metropolitana di ExpressRoute
Creare un circuito ExpressRoute Metro

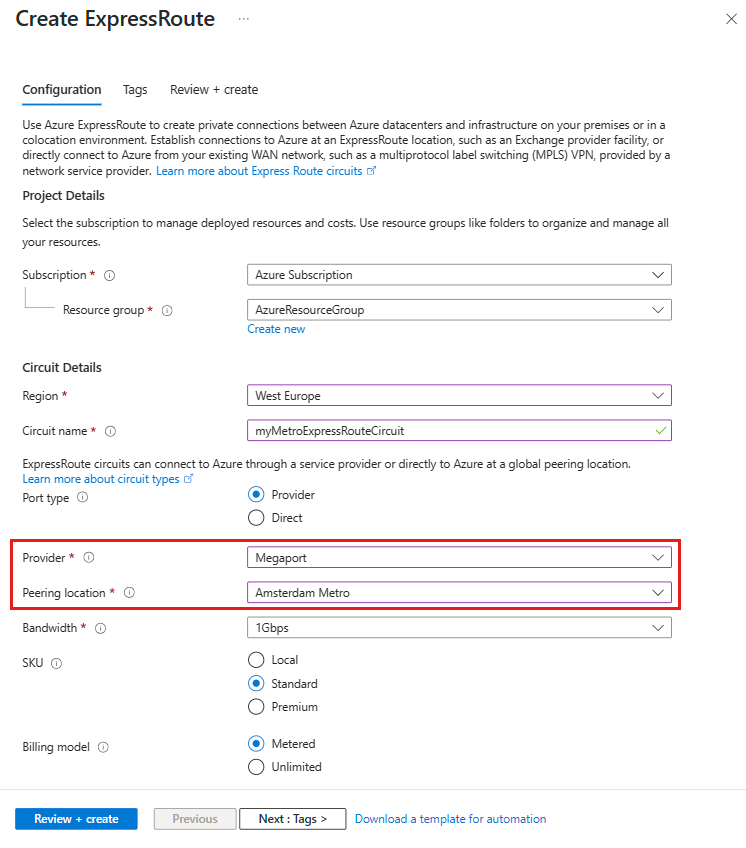

È possibile creare un circuito ExpressRoute Metro nel portale di Azure in una delle tre aree metropolitane. Nel portale specificare una delle località di peering metro e il provider di servizi corrispondente supportato in tale posizione. Per altre informazioni, vedere Creare un circuito ExpressRoute.
Creare una metro ExpressRoute Direct
È possibile creare una porta Metro ExpressRoute Direct nel portale di Azure. Nel portale specificare una delle località di peering metro. Per altre informazioni, vedere Creare un'istanza di ExpressRoute Direct.
Uno dei quali è stato effettuato il provisioning delle porte Metro ExpressRoute Direct, è possibile scaricare l'elenco di disponibilità (lettera di autorizzazione), ottenere i dettagli di Meet-Me-Room ed estendere la connessione incrociata fisica.
Passaggi successivi
- Esaminare i partner e le posizioni di peering di ExpressRoute per comprendere i partner ExpressRoute e le posizioni di peering disponibili.
- Esaminare i prezzi di ExpressRoute per comprendere i costi associati a ExpressRoute.
- Vedere Architettura di progettazione per la resilienza di ExpressRoute per comprendere le considerazioni sulla progettazione per ExpressRoute.
