Report and inventory hardware and OS information with Azure IoT and OSConfig

Importante

La versione 1.0.3 (pubblicata il 28 giugno 2022) include modifiche di rilievo ai nomi dei membri che potrebbero influire sugli utenti esistenti. Per altre informazioni, vedere: I nomi dei membri passano da PascalCase a camelCase nella versione 1.0.3

Destinatari e ambito

Questo articolo è progettato per supportare gli utenti che effettuano il provisioning o la gestione dei dispositivi con Azure IoT. Se questo non è simile a te, prendi in considerazione l'argomento Destinatari per la documentazione di OSConfig.

Questo articolo descrive e illustra l'uso dei moduli DeviceInformation e TPM per ottenere informazioni sul dispositivo, tra cui sistema operativo, versione, presenza TPM, memoria e altro ancora.

Suggerimento

Se si è qui per il riferimento al modello a oggetti, è possibile ignorare gli esempi casi d'uso alle informazioni di riferimento

Esempi di casi d'uso

Questi esempi possono fungere da punti di partenza per adattarsi all'ambiente unico.

Prerequisiti per provare gli esempi nei sistemi live

Se si usa questo articolo per riferimento (ad esempio, si è qui per copiare un nome di proprietà), non sono necessari prerequisiti.

Se si vogliono provare gli esempi nei sistemi live (scelta consigliata), procedere come segue:

1. È necessario un account Azure con un hub IoT

   Questo articolo presuppone una certa familiarità con hub IoT e gli strumenti correlati. Si supponga, ad esempio, di avere familiarità con la creazione di hub IoT e il collegamento di dispositivi. Se si preferisce un'introduzione più dettagliata all'installazione e all'uso di OSConfig da zero, vedere Guida introduttiva: Gestire un singolo dispositivo IoT virtuale usando l'interfaccia della riga di comando di Azure.

2. Sarà necessario almeno un dispositivo Linux con l'agente OSConfig installato e connesso ad Azure IoT.

   Per altre informazioni, vedere How and where to install the OSConfig agent for Linux (Come e dove installare l'agente OSConfig per Linux).

3. Si userà il portale di Azure o l'interfaccia della riga di comando di Azure per interagire con i dispositivi tramite il hub IoT

   Per altri passaggi, scegliere l'esperienza preferita:

Portale di Azure

1. Assicurarsi di aver eseguito l'accesso al portale di Azure e di accedere alla pagina Panoramica del hub IoT

Bash/Cloud Shell

1. Accedere al portale di Azure con l'account da usare
2. Avviare Azure Cloud Shell in modalità Bash
3. (facoltativo) Usare il comando az account show per assicurarsi di aver eseguito l'accesso al contesto da usare per gli esempi.

Esempio A. Ottenere tutte le proprietà delle informazioni sul dispositivo

In questo esempio si recuperano semplicemente tutte le informazioni sul dispositivo disponibili in questi due spazi dei nomi. È previsto che queste informazioni vengano usate come parte di uno scenario di inventario nella soluzione cloud o in uno scenario di diagnostica.

Portale di Azure con un dispositivo

Istruzioni dettagliate seguono l'acquisizione dello schermo

1. Passare al gemello OSConfig per il dispositivo preferito
   1. Dalla pagina del hub IoT nel portale di Azure passare a Dispositivi Gestione dispositivi > (o Gestione dispositivi IoT Edge > se il dispositivo è installato IoT Edge)
   2. Fare clic sul nome del dispositivo nell'elenco degli ID dispositivo
   3. In Identità del modulo fare clic sull'ID del modulo osconfig
   4. Fare clic su Module Identity Twin (Identità modulo gemello)
2. Scorrere per visualizzare le DeviceInfo sezioni e Tpm in properties.reportede prendere nota delle informazioni disponibili, tra cui cpuType, , osVersiontotalMemorytpmVersion, e diverse altre.

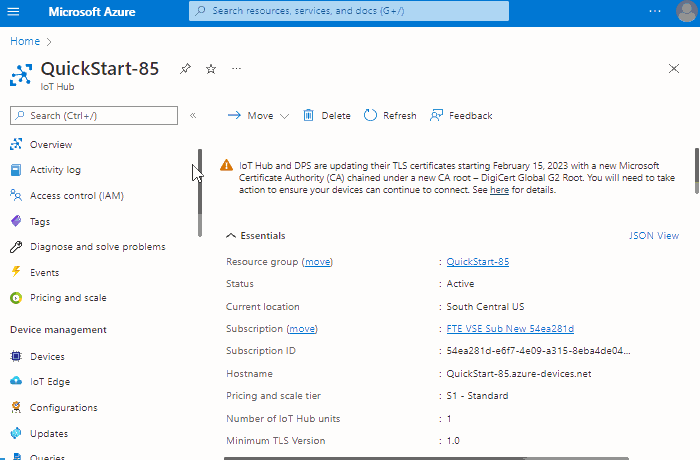

Portale di Azure, su larga scala

Step by step instructions follow the screen capture

1. Dalla pagina del hub IoT nel portale di Azure passare a Gestione dispositivi > query

2. Eseguire la query seguente

   SELECT deviceId,properties.reported.DeviceInfo,properties.reported.Tpm
   FROM devices.modules
   WHERE moduleId='osconfig'


3. Osservare i punti dati disponibili per dispositivo, tra cui cpuType, , osVersiontotalMemory, tpmVersione diversi altri.

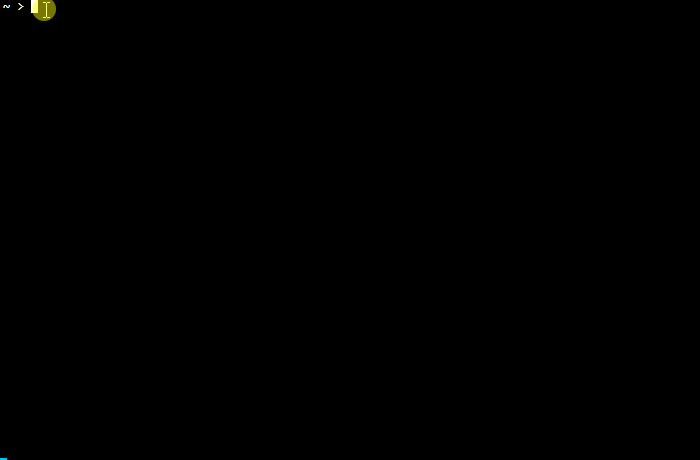

Bash/Cloud Shell, con un dispositivo

Step by step instructions follow the screen capture

1. Eseguire il comando di esempio seguente, sostituendo <l'ID> dispositivo e/o <il nome> dell'hub in modo che corrispondano all'ambiente.

   az iot hub module-twin show -m osconfig \
   --query '{Tpm:properties.reported.Tpm,DeviceInfo:properties.reported.DeviceInfo}' \
   -d <device id> -n <hub name>


Suggerimento

az iot hub module-twin show restituisce il modulo gemello completo. Questo esempio usa la funzionalità --query dell'interfaccia della riga di comando di Azure, limitando l'output alle Tpm sezioni e DeviceInfo .

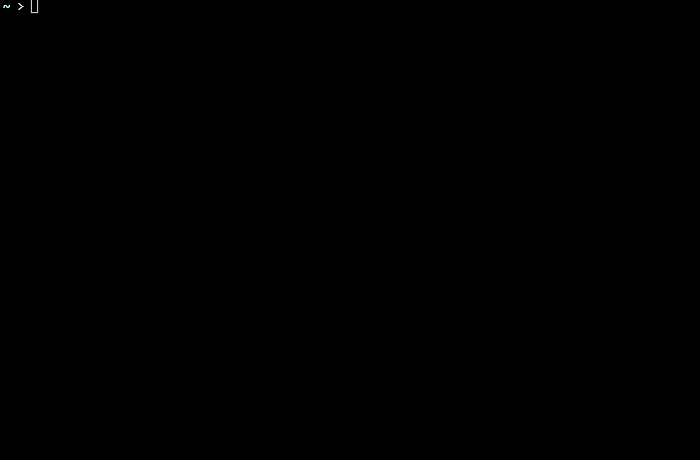

Bash/Cloud Shell, su larga scala

Step by step instructions follow the screen capture

1. Run the following example command, replacing <device id> and/or <hub name> to match your environment.

   az iot hub query -q "SELECT deviceId,properties.reported.DeviceInfo,properties.reported.Tpm FROM devices.modules WHERE moduleId='osconfig'" --hub-name <hub name>


Esempio B. Generare un report tabulare delle informazioni sul sistema operativo e sulla CPU tra i dispositivi

Per questo esempio, viene popolato solo l'esempio Bash/Cloud Shell su larga scala. Viene illustrato l'uso delle funzioni di query hub IoT insieme alla funzionalità dell'interfaccia della riga di comando di --output table Azure. Si prevede di integrare questi punti dati nei propri flussi di lavoro cloud, visualizzando le tabelle in base alle esigenze degli operatori della soluzione.

Azure Portal, with one device

Non applicabile. Passare a Prerequisiti per provare gli esempi nei sistemi live in questo documento e scegliere "Bash/Cloud Shell".

Azure Portal, at-scale

Non applicabile. Navigate to Prerequisites to try the examples on live systems in this document and choose "Bash / Cloud Shell".

Bash / Cloud Shell, with one device

Non applicabile. Vedere "Bash/Cloud Shell, su larga scala"

Bash / Cloud Shell, at-scale

1. Run the following example command, replacing <device id> and/or <hub name> to match your environment.

   az iot hub query -q "SELECT deviceId AS _deviceId_,properties.reported.DeviceInfo.cpuType,properties.reported.DeviceInfo.osName,properties.reported.DeviceInfo.osVersion,properties.reported.DeviceInfo.totalMemory,properties.reported.DeviceInfo.productName FROM devices.modules WHERE moduleId='osconfig'" \
   --output table --hub-name <hub name>


Esempio C. Contare i dispositivi con e senza TPM

Questo esempio userà l'operatore GROUP BY di Azure IoT Query applicato sulle informazioni TPM esposte da OSConfig.

Azure Portal, with one device

Non applicabile, vedere Portale di Azure su larga scala.

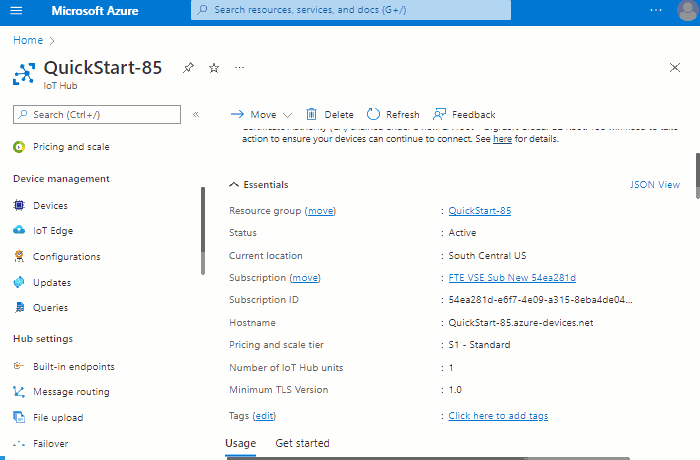

Azure Portal, at-scale

1. Dalla pagina hub IoT nel portale passare a query Gestione dispositivi >>

2. Eseguire la query riportata di seguito:

   SELECT
     properties.reported.Tpm.tpmManufacturer,
     properties.reported.Tpm.tpmVersion,
     properties.reported.Tpm.tpmStatus,
     COUNT() AS numberOfDevices
   FROM devices.modules WHERE moduleId='osconfig'
   GROUP BY
     properties.reported.Tpm.tpmManufacturer,
     properties.reported.Tpm.tpmVersion,
     properties.reported.Tpm.tpmStatus


3. I gruppi di risultati della query e conta i dispositivi in base a valori univoci per queste proprietà TPM. Nell'esempio di acquisizione dello schermo un dispositivo aveva un TPM (stato 1 significa che TPM trovato - anche produttore e versione sono visibili) mentre 4 dispositivi non avevano TPM (lo stato 2 significa che non è stato trovato e non viene segnalato alcun produttore o versione).

Bash / Cloud Shell, with one device

Non applicabile, vedere "Bash/Cloud Shell, su larga scala"

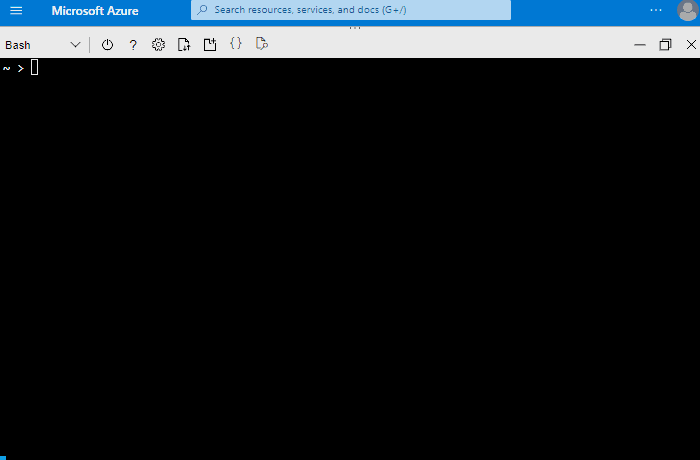

Bash / Cloud Shell, at-scale

1. Run the following example command, replacing <device id> and/or <hub name> to match your environment.

   az iot hub query -q \
   "SELECT
     properties.reported.Tpm.tpmManufacturer,
     properties.reported.Tpm.tpmVersion,
     properties.reported.Tpm.tpmStatus,
   COUNT() AS numberOfDevices
   FROM devices.modules WHERE moduleId='osconfig'
   GROUP BY
     properties.reported.Tpm.tpmManufacturer,
     properties.reported.Tpm.tpmVersion,
     properties.reported.Tpm.tpmStatus" \
   --hub-name <hub name>


2. The query result groups and counts devices by unique values for these TPM properties. Nell'esempio di acquisizione dello schermo un dispositivo aveva un TPM (lo stato 1 significa che è stato trovato - anche produttore e versione sono visibili) mentre 4 dispositivi non avevano TPM (lo stato 2 significa che non è stato trovato e non viene segnalato alcun produttore o versione).

Informazioni di riferimento

Descrizione del modello a oggetti

In questa sezione vengono descritte le proprietà dei dispositivi gemelli e i comportamenti corrispondenti.

Suggerimento

Nei casi in cui il punto di vista del gemello desiderato/segnalato normale differisce dal punto di vista avanzato DTDL, il primo viene dato in precedenza seguito da quest'ultimo tra parentesi.

DeviceInfo

• Percorso: properties.reported.DeviceInfo (DeviceInfo componente)

• Descrizione: informazioni a livello di dispositivo, ad esempio nome del sistema operativo, versione del sistema operativo, tipo di CPU e così via.

• Members

  Nome	Type	Note
  osName	string	Nome del sistema operativo, ad esempio Ubuntu, Debian e così via.
  osVersion	string	Versione del sistema operativo, ad esempio "20.04" e così via.
  cpuType	string	Identificatore ISA di alto livello, ad esempio "aarch64", "x86_64" e così via.
  cpuVendorId	string	Identificatore del fornitore, ad esempio "ARM", "GenuineIntel" e così via.
  cpuModel	string	Identificatore del processore, ad esempio "Cortex-A72" e così via.
  totalMemory	INT	RAM installata, come illustrato dal sistema operativo
  freeMemory	INT	RAM disponibile (all'ora di inizio del servizio)¹, come illustrato dal sistema operativo
  kernelName	string	Nome del kernel, ad esempio "Linux"
  kernelVersion	string	Informazioni aggiuntive sulla compilazione del kernel, ad esempio "#75-Ubuntu SMP PREEMPT Fri 3 14:24:57 UTC 2022"
  kernelRelease	string	Identificatore della versione di compilazione del kernel, ad esempio "5.4.0-1065-raspi"
  productVendor	string	Fa riferimento al contesto del fornitore del prodotto del dispositivo, ad esempio "Contoso Systems, Inc"; spesso vuoto
  productName	string	Nome del prodotto del dispositivo, ad esempio "Raspberry Pi 4 Model B Rev 1.4"
  productVersion	string	Versione del prodotto del dispositivo; spesso vuoto
  systemCapabilities	string	Da lshw -c system
  systemConfiguration	string	Da lshw -c system
  osConfigVersion	string	Numero di versione per l'agente OSConfig che rappresenta il dispositivo

  ¹ La freeMemory proprietà è stata progettata per la caratterizzazione generale del sistema, non per il monitoraggio dinamico. Di conseguenza, aggiorna solo il valore all'avvio del servizio, evitando le spese di CPU e rete di aggiornare continuamente questo valore. Per il monitoraggio continuo della memoria libera, vedere Monitoraggio di Azure.

• Payload di esempio (come illustrato nella sezione del properties.reported gemello)

  "DeviceInfo": {
       "__t": "c",
       "osName": "Ubuntu",
       "osVersion": "20.04.4",
       "cpuType": "aarch64",
       "cpuVendorId": "ARM",
       "cpuModel": "Cortex-A72",
       "totalMemory": 7998708,
       "freeMemory": 7168776,
       "kernelName": "Linux",
       "kernelVersion": "#75-Ubuntu SMP PREEMPT Fri Jun 3 14:24:57 UTC 2022",
       "kernelRelease": "5.4.0-1065-raspi",
       "productVendor": "",
       "productName": "Raspberry Pi 4 Model B Rev 1.4",
       "productVersion": "",
       "systemCapabilities": "smp cp15_barrier setend swp tagged_addr_disabled",
       "systemConfiguration": "",
       "osConfigVersion": "1.0.3.2022062801"
  }


Tpm

• Percorso: properties.reported.Tpm (Tpm componente)

• Descrizione: Presenza e stato di TPM esposti al sistema operativo

• Members

  Nome	Type	Note
  tpmStatus	enumerazione di ints	0 (sconosciuto), 1 (rilevato), 2 (non rilevato)
  tpmVersion	string	Versione dell'interfaccia TPM, ad esempio "2.0"
  tpmManufacturer	string	Identificatore, ad esempio "IFX"

• Example payload (as seen in twin's properties.reported section)

  "Tpm": {
       "__t": "c",
       "tpmStatus": 1,
       "tpmVersion": "2.0",
       "tpmManufacturer": "IFX"
  }


Passaggi successivi

Per una panoramica degli scenari e delle funzionalità osConfig, vedere:

• Che cos'è OSconfig per IoT

Per esempi pratici specifici, vedere:

• Creare un ambiente lab OSConfig (con Azure IoT) in 5 minuti
• Guida introduttiva: Esempi di query per iniziare a usare OSConfig e Azure IoT
• Cosa è possibile effettuare il provisioning e gestire?
