Guida introduttiva: Creare un Server di route Azure con il portale di Azure

In questa guida introduttiva viene spiegato come creare un Server di route Azure per eseguire il peering con un'appliance virtuale di rete (NVA) nella rete virtuale tramite il portale di Azure.

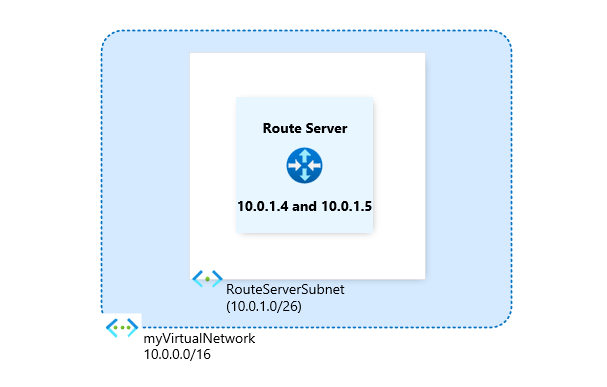

Diagramma dell'ambiente di distribuzione di Server di route tramite il portale di Azure.

Se non si ha una sottoscrizione di Azure, creare un account gratuito prima di iniziare.

Importante

I server di route creati prima del 1° novembre 2021, senza un indirizzo IP pubblico associato, sono stati distribuiti con l'offerta di anteprima pubblica . L'offerta di anteprima pubblica non include il contratto di servizio e il supporto per la disponibilità generale. Per distribuire un server di route con l'offerta in disponibilità generale e qualificarsi per il contratto di servizio e il supporto per la disponibilità generale, eliminare e ricreare il server di route.

Prerequisiti

Creare un Server di route

In questa sezione viene creato un server di route.

  1. Accedi al portale di Azure.

  2. Nella casella di ricerca nella parte superiore del portale immettere server di route, quindi selezionare Server di route nei risultati della ricerca.

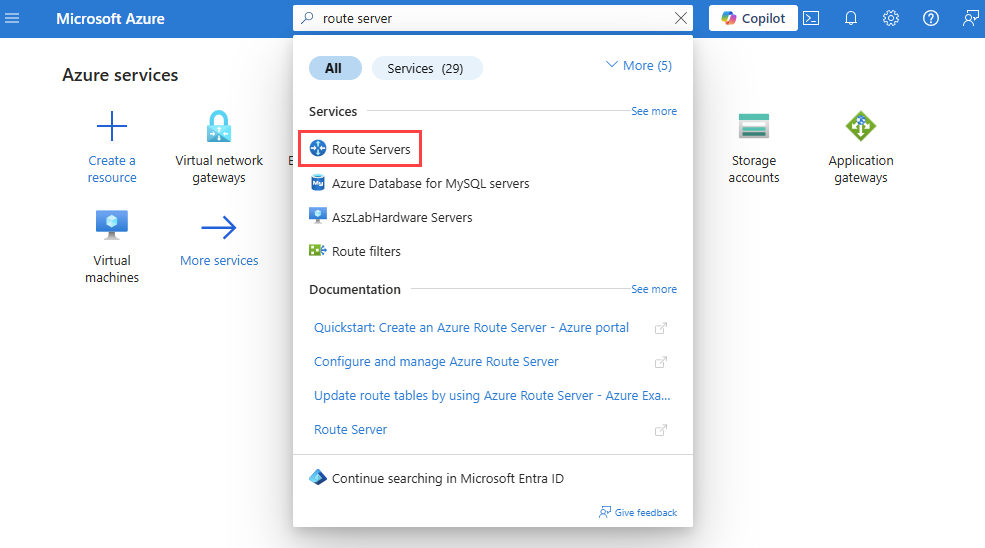

    Screenshot della ricerca di Route Server sul portale Azure.

  3. Nella paginaServer di route selezionare + Crea.

  4. Nella scheda Informazioni di base di Crea un server di route immettere o selezionare le informazioni seguenti:

    Impostazioni Valore
    Dettagli di progetto
    Abbonamento Selezionare la sottoscrizione di Azure da usare per distribuire il server di route.
    Gruppo di risorse Selezionare Crea nuovo.
    In Nomeimmettere myResourceGroup.
    Seleziona OK.
    Dettagli dell'istanza
    Nome Immettere myRouteServer.
    Regione Selezionare Stati Uniti orientali o qualsiasi area in cui si preferisce creare il server di route.
    Preferenze di routing selezionare ExpressRoute. Altre opzioni disponibili: VPN e ASPath.
    Configurare le reti virtuali
    Rete virtuale Selezionare Crea nuovo.
    In Nome immettere myVirtualNetwork.
    In Intervallo di indirizzi immettere 10.0.0.0/16.
    In Nome subnet e Intervallo di indirizzi, immettere RouteServerSubnet e 10.0.1.0/26 rispettivamente.
    Seleziona OK.
    Sottorete Dopo aver creato la rete virtuale e la subnet, il RouteServerSubnet verrà popolato.
    - La subnet deve essere denominata RouteServerSubnet.
    - La subnet deve essere almeno /26 o superiore.
    Indirizzo IP pubblico
    Indirizzo IP pubblico Selezionare Crea nuovo. oppure selezionare una risorsa IP pubblico Standard esistente da assegnare al Server di route. Per garantire la connettività al servizio di back-end che gestisce la configurazione di Server di route, è necessario un indirizzo IP pubblico.
    Nome indirizzo IP pubblico Immettere myVirtualNetwork-ip. È necessario un indirizzo IP pubblico Standard per garantire la connettività al servizio back-end che gestisce il server di route.

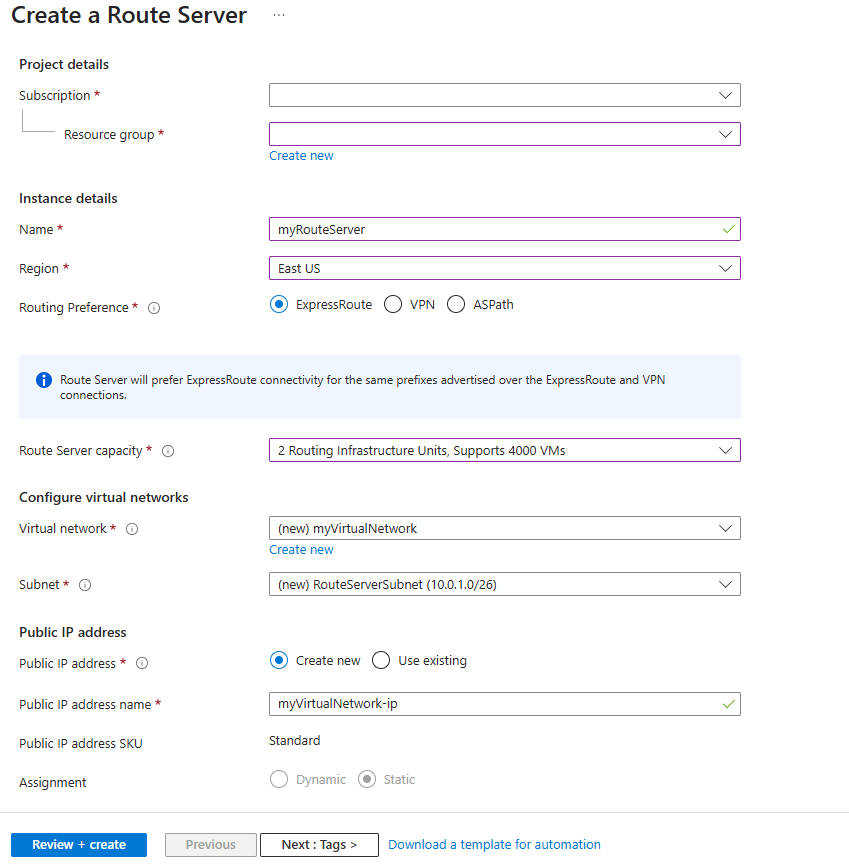

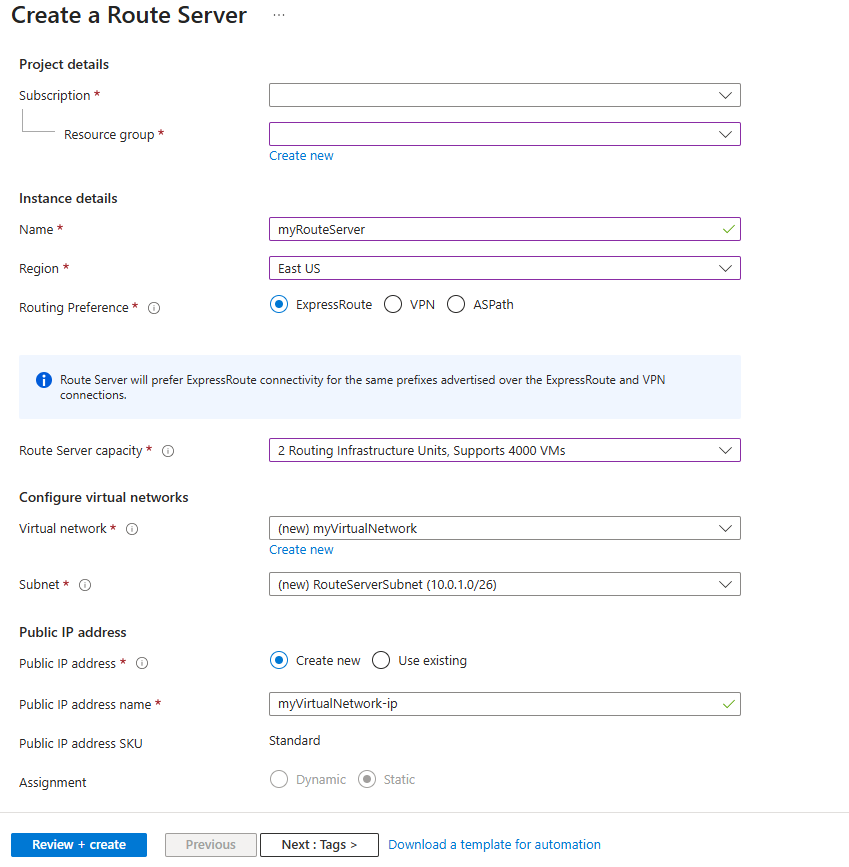

    Screenshot che mostra la scheda Informazioni di base o la creazione di un server di route.

  5. Selezionare Rivedi e crea, e, dopo il completamento della convalida, selezionare Crea.

    Nota

    La distribuzione del Route Server può richiedere fino a 30 minuti.

Configurare il peering con NVA

In questa sezione viene illustrato come configurare il peering BGP con un'appliance virtuale di rete.

  1. Al termine della distribuzione, selezionare Vai alla risorsa per passare alla risorsa myRouteServer.

  2. In Impostazioni selezionare Peer.

  3. Selezionare + Aggiungi per aggiungere un peer.

  4. Nella pagina Aggiungi peer immettere le informazioni seguenti:

    Impostazione Valore
    Nome Un nome per identificare il pari. Non deve necessariamente essere lo stesso nome dell'NVA.
    ASN Il numero di sistema autonomo (ASN) dell'appliance virtuale di rete. Per altre informazioni, vedere Quali numeri di sistema autonomo (ASN) è possibile usare?
    Indirizzo IPv4 L'indirizzo IP privato della NVA con cui myRouteServer comunicherà per stabilire BGP.

  5. Selezionare Aggiungi per aggiungere il peer.

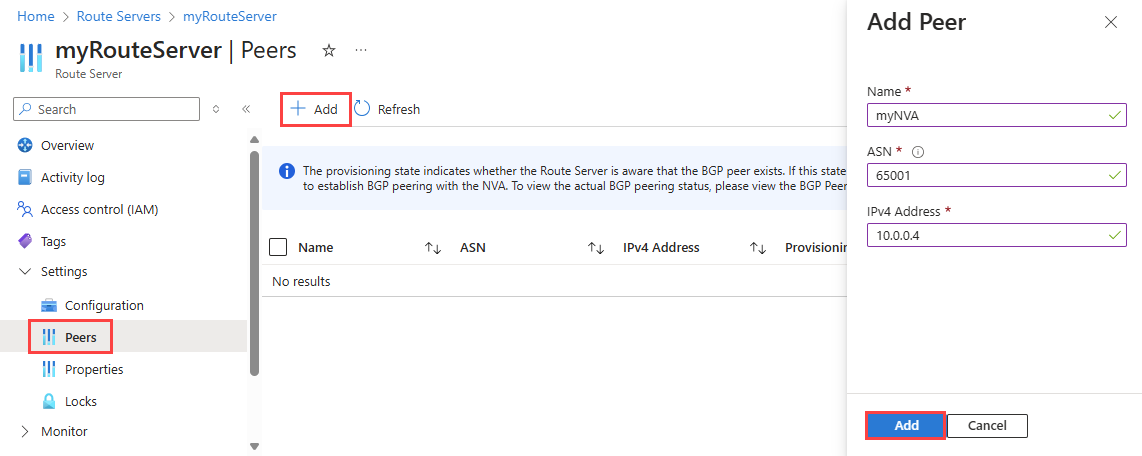

    Screenshot che mostra come aggiungere l'appliance virtuale di rete al server di route come peer.

Completare la configurazione sulla NVA

Per completare la configurazione del peering, è necessario configurare l'NVA per stabilire una sessione BGP con il server di routing usando gli indirizzi IP e l'ASN. È possibile trovare gli indirizzi IP e l'ASN di myRouteServer nella pagina Panoramica :

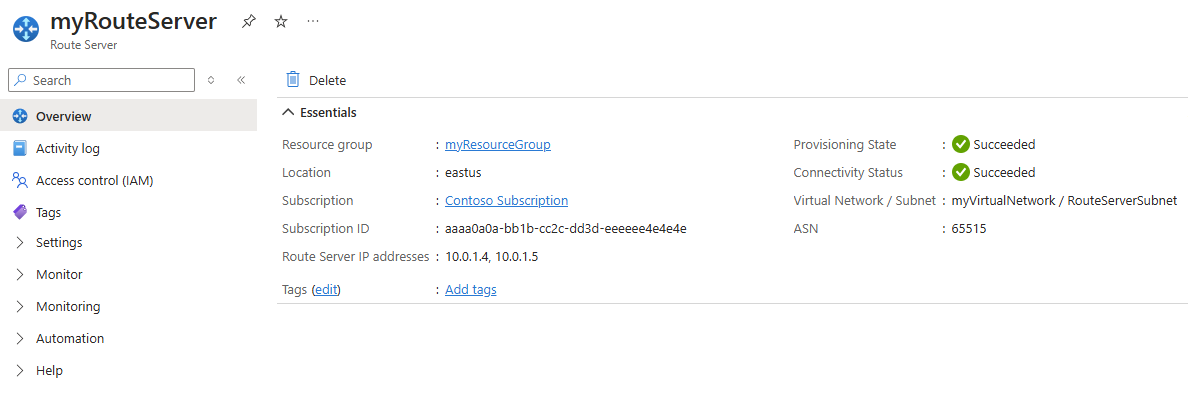

Screenshot che mostra la pagina Panoramica di Route Server.

Importante

È consigliabile eseguire il peering di ogni NVA con entrambi gli IP delle istanze del server di route per assicurarsi che le route di rete virtuale vengano annunciate tramite le connessioni NVA e ottenere una disponibilità elevata.

Pulire le risorse

Quando non sono più necessarie, è possibile eliminare tutte le risorse create in questa guida introduttiva eliminando il gruppo di risorse myResourceGroup :

  1. Nella casella di ricerca nella parte superiore del portale immettere myResourceGroup. Selezionare myResourceGroup nei risultati della ricerca.

  2. Selezionare Elimina gruppo di risorse.

  3. In Elimina un gruppo di risorse immettere myResourceGroup e quindi selezionare Elimina.

  4. Selezionare Elimina per confermare l'eliminazione del gruppo di risorse e di tutte le relative risorse.
