Come ripristinare un'appliance di rete virtuale in un hub di Azure Virtual WAN

L'articolo seguente illustra come creare nuovamente l'immagine delle appliance virtuali di rete distribuite nell'hub della rete WAN virtuale. Questo articolo non si applica alle NVA implementate come macchine virtuali o set di scalabilità di macchine virtuali in una rete virtuale connessa agli hub di rete WAN virtuale. Questo articolo non si applica anche alle soluzioni SaaS distribuite nell'hub rete WAN virtuale.

Importante

Questo documento si applica alle appliance virtuali di rete integrata distribuite nell'hub della rete WAN virtuale e non si applica alle soluzioni SaaS (Software-as-a-Service). Per altre informazioni sulle differenze tra appliance virtuali di rete integrata e soluzioni SaaS, vedere Integrazioni di terze parti . Fare riferimento alla documentazione del provider SaaS per informazioni relative alle operazioni dell'infrastruttura disponibili per le soluzioni SaaS.

Panoramica delle operazioni

La ricreazione dell'immagine è un'opzione eseguita nelle istanze di macchine virtuali di rete della rete WAN virtuale. L'operazione di ricreazione dell'immagine comporta tempi di inattività. Nell'ambito dell'operazione, Azure riavvia l'istanza della macchina virtuale e rimuove il disco del sistema operativo esistente associato a una macchina virtuale di appliance virtuale di rete e lo sostituisce con un nuovo disco del sistema operativo. Il nuovo disco del sistema operativo viene distribuito da Azure Marketplace ed esegue la stessa versione software iniziale con cui è stata distribuita l'appliance virtuale di rete. Ad esempio, se il dispositivo appliance virtuale di rete è stato distribuito con il sistema operativo NVA versione 10 e successivamente è stata aggiornata la versione dell'appliance virtuale di rete alla versione 12 come parte di un flusso di lavoro di aggiornamento fuori banda avviato dalla riga di comando o dal software di orchestrazione dell'appliance virtuale di rete, la rete WAN virtuale di Azure ricrea l'immagine dell'istanza dell'appliance virtuale di rete alla versione 10 e non alla versione 12. Di conseguenza, potrebbe essere necessario eseguire manualmente un aggiornamento della versione del software del sistema operativo dopo aver eseguito l'operazione di ricreazione dell'immagine.

Un'operazione di ricreazione dell'immagine è destinata a un'istanza NVA e non influisce sulle altre istanze NVA nella stessa distribuzione. L'operazione rimuove tutte le configurazioni di appliance virtuali di rete esistenti archiviate nel disco del sistema operativo ed esegue nuovamente lo script cloudinit specificato al momento della distribuzione iniziale dell'appliance virtuale di rete.

Casi d'uso

Reimage è un modo rapido e self-service per ripristinare l'accesso senza passare attraverso il supporto di Azure per l'accesso alla console seriale dell'istanza dell'appliance virtuale di rete. L'operazione di ricreazione dell'immagine può risultare utile nelle circostanze seguenti:

  • Il riavvio dell'appliance virtuale di rete non ripristina uno stato funzionante di un'istanza dell'appliance virtuale di rete.
  • La connettività di rete all'appliance virtuale di rete viene persa a causa di un problema con il sistema operativo dell'appliance virtuale di rete o una configurazione errata.
  • L'aggiornamento continuo del sistema operativo dell'appliance virtuale di rete esegue il rendering dell'appliance virtuale di rete che non risponde o non è utilizzabile. Reimage può essere usato per applicare un nuovo disco OS.

Prerequisiti

Verificare che la distribuzione soddisfi i prerequisiti seguenti prima di provare a creare nuovamente l'immagine delle istanze dell'appliance virtuale di rete:

  • Un'appliance virtuale di rete viene distribuita in un hub rete WAN virtuale. Per altre informazioni sulle appliance virtuali di rete distribuite nell'hub della rete WAN virtuale, vedere la documentazione relativa all'appliance virtuale di rete integrata.
  • Lo stato di provisioning dell'appliance virtuale di rete è "Succeeded".

Considerazioni

  • Una sola istanza di un'appliance virtuale di rete wan virtuale può essere ricreata alla volta dal portale di Azure. Se è necessario creare nuovamente l'immagine di più istanze dell'appliance virtuale di rete, attendere che un'istanza dell'appliance virtuale di rete finisca di nuovo prima di procedere all'istanza successiva.
  • È possibile eseguire nuovamente l'immagine di un'appliance virtuale di rete solo se lo stato di provisioning dell'appliance virtuale di rete è riuscito. Attendere il completamento di tutte le operazioni in corso prima di ripetere l'immagine di un'istanza dell'appliance virtuale di rete.
  • Non puoi selezionare la versione del sistema operativo quando la piattaforma Azure esegue una reimmagine della tua NVA (appliance virtuale di rete).
  • Gli indirizzi IP per le istanze NVA vengono mantenuti durante le operazioni di rigenerazione dell'immagine.

Ricreare l'immagine BMM

  1. Accedere all'hub della tua WAN virtuale e selezionare Appliance di rete virtuali nell'elenco sotto Provider di terze parti.

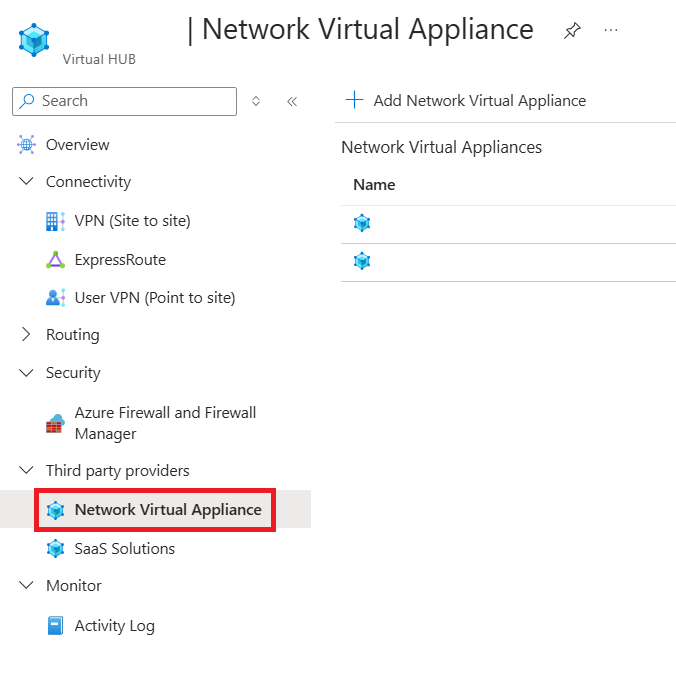

    Screenshot che mostra come trovare l'NVA nel portale di Azure.

  2. Selezionare Gestisci configurazioni per l'appliance virtuale di rete che si vuole creare di nuovo l'immagine.

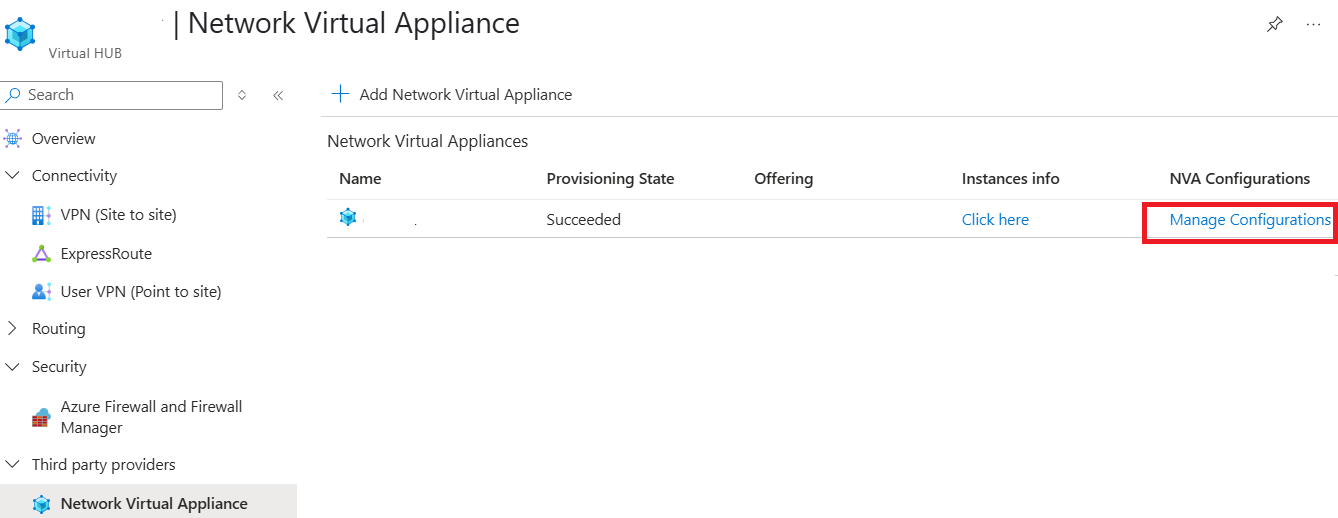

    Screenshot che mostra come gestire le configurazioni per l'appliance virtuale di rete.

  3. Nel riquadro sinistro selezionare Istanze di .

  4. Selezionare l'istanza dell'appliance virtuale di rete che si vuole creare di nuovo l'immagine.

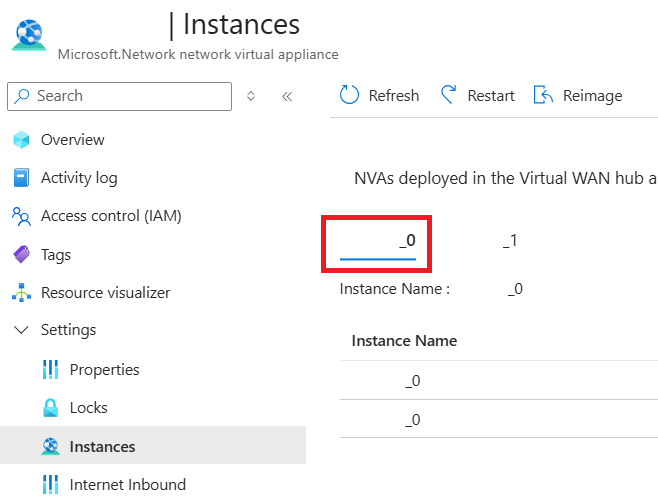

    Screenshot che mostra come selezionare un'istanza dell'appliance virtuale di rete.

  5. Selezionare Reimage (Ricrea immagine), leggere la divulgazione sullo schermo e annotare la versione del software del sistema operativo su cui verrà eseguita l'istanza NVA dopo la ricreazione dell'immagine. Confermare la reimpostazione selezionando .

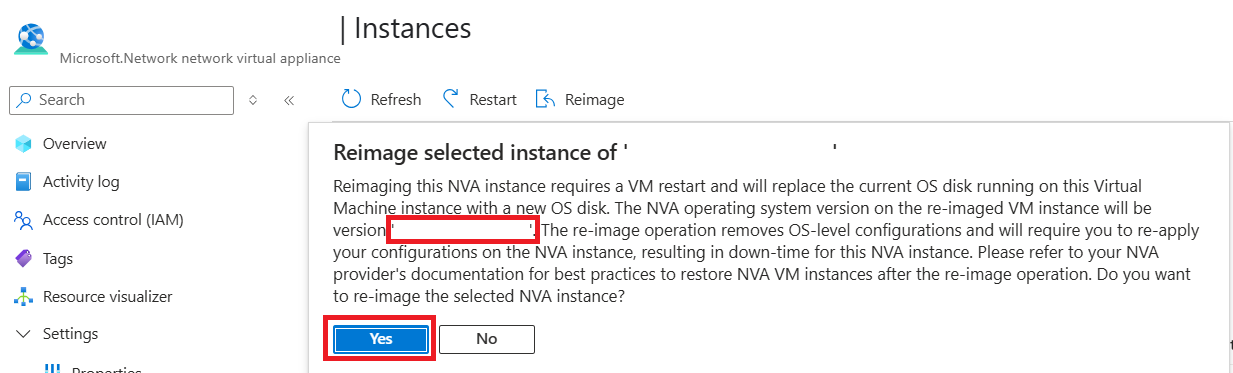

    Screenshot che mostra come confermare la ricreazione dell'immagine di un'istanza dell'appliance virtuale di rete.

Risoluzione dei problemi

La sezione seguente descrive i problemi comuni associati alla ricreazione di un'istanza di appliance virtuale di rete.

  • Lo stato di provisioning dell'appliance virtuale di rete deve avere esito positivo: se l'appliance virtuale di rete si trova in uno stato "Aggiornamento" o "Non riuscito", non è possibile eseguire operazioni di ricreazione dell'immagine nell'appliance virtuale di rete. Attendere il completamento di qualsiasi operazione esistente nell'appliance virtuale di rete prima di riprovare l'immagine.
  • Ripristino dell'immagine già in corso: Non sono supportate più operazioni simultanee di ripristino dell'immagine. Se è già in esecuzione un'operazione di ricreazione dell'immagine nella risorsa appliance virtuale di rete, attendere il completamento dell'operazione prima di tentare di creare un'immagine di un'istanza diversa.
  • Le operazioni sull'appliance virtuale di rete non sono consentite in questo momento. Riprovare più tardi: provare di nuovo l'operazione di ricreazione dell'immagine in 15-30 minuti.
  • L'operazione NVA non è riuscita a causa di un errore intermittente: riprovare l'operazione di ripristino.
  • L'istanza specificata non esiste: il corpo della richiesta dell'API di ripristino fa riferimento agli ID delle istanze. Per determinare quali ID istanza sono attualmente in uso, passare a Istanze nel portale di Azure per la risorsa NVA. La rete WAN virtuale nomina le istanze NVA con la seguente convenzione di denominazione: "nvaresourcename_instanceID". Nell'esempio seguente, gli ID istanza validi sono "0" e "1".

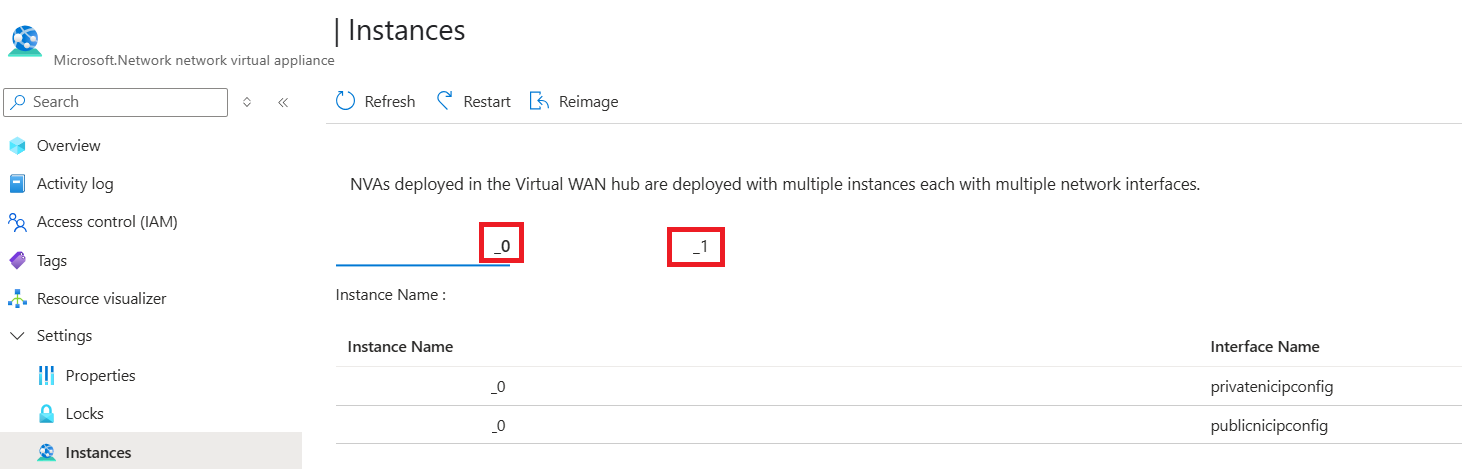

Screenshot che mostra come controllare gli ID istanza usati per la ricreazione dell'immagine.
