Informazioni sui prezzi di rete WAN virtuale
La rete WAN virtuale di Azure è un servizio che raggruppa numerose funzionalità di rete, sicurezza e routing per offrire una singola interfaccia operativa. Queste funzionalità includono la connettività dei rami (tramite l'automazione della connettività da dispositivi partner della rete WAN virtuale, ad esempio SD-WAN o CPE VPN), la connettività VPN da sito a sito, la connettività VPN (da punto a sito) di utenti remoti, la connettività privata (ExpressRoute), la connettività intra-cloud (connettività di transito per reti virtuali), la connettività ExpressRoute VPN, il routing, Firewall di Azure, la crittografia per la connettività privata e così via.
Questo articolo illustra tre scenari comunemente distribuiti con Azure rete WAN virtuale e stime di prezzo tipiche per le distribuzioni in base ai prezzi elencati. Inoltre, possono essere disponibili molti altri scenari in cui rete WAN virtuale possono essere utili.
Importante
I prezzi illustrati in questo articolo devono essere usati solo a scopo di esempio.
- I prezzi possono cambiare in qualsiasi momento. Per informazioni sui prezzi correnti, vedere la pagina dei prezzi rete WAN virtuale.
- Gli addebiti tra hub (hub-to-hub) non sono visualizzati nella pagina dei prezzi rete WAN virtuale perché i prezzi sono soggetti a addebiti Inter-Region (Intra/Inter-continental). Per altre informazioni, vedere Addebiti per il trasferimento dei dati di Azure.
- Per i prezzi delle unità di unità dell'infrastruttura di routing dell'hub virtuale, vedere la pagina dei prezzi rete WAN virtuale.
Componenti dei prezzi

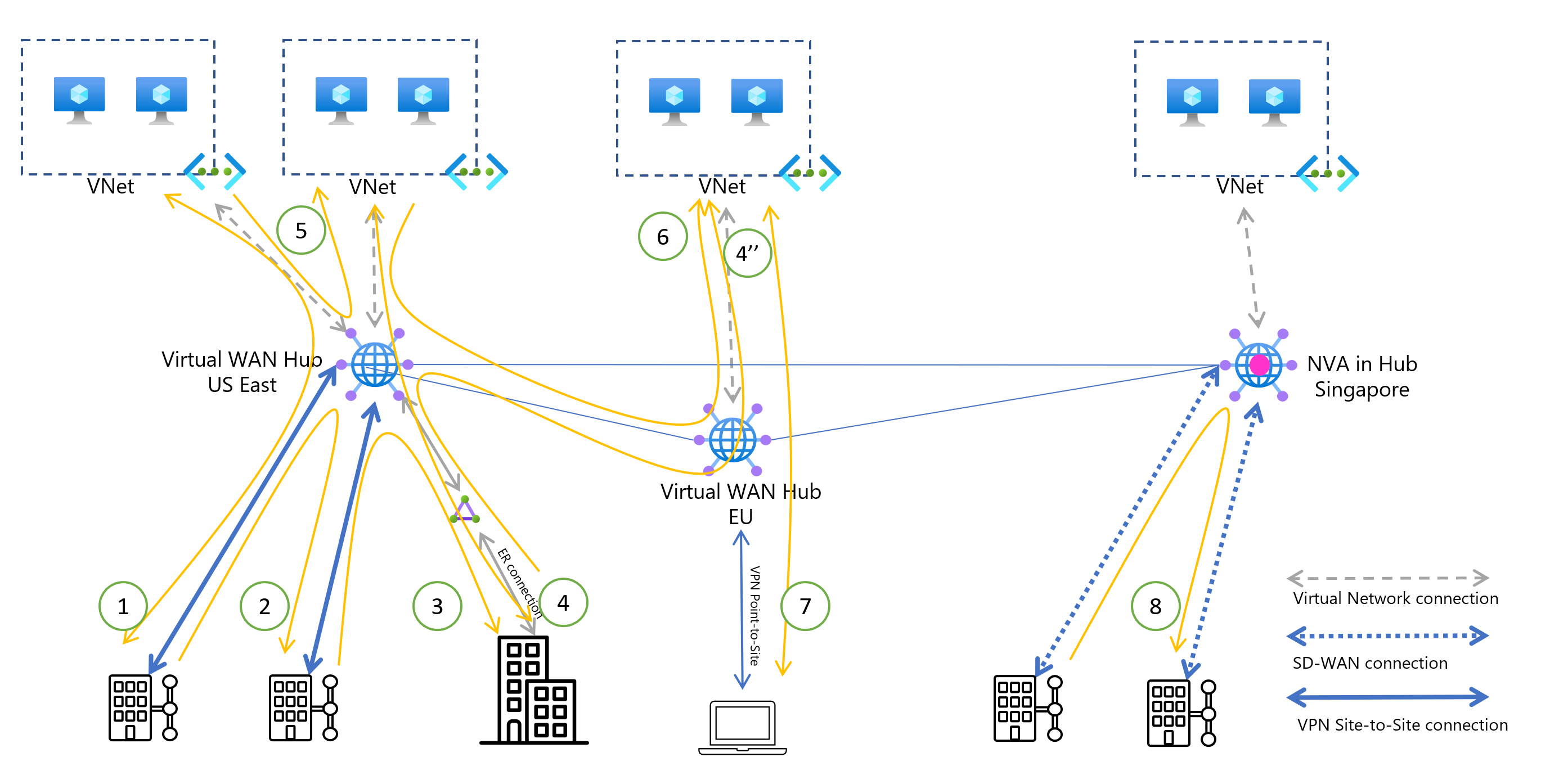

Il diagramma seguente illustra le route di dati tipiche in una rete che coinvolge rete WAN virtuale e i diversi componenti dei prezzi per ora e per GB.
| Valore | Scenario | Costo orario | Costo per GB |
|---|---|---|---|
| 1 | Trasferimento di dati da una rete virtuale spoke a un ramo da sito a sito VPN tramite hub vWAN standard negli Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità S2S VPN ($0,261/hr) + Unità di connessione VPN S2S ($0,05/hr) = $0,561/hr | Peering reti virtuali (in uscita) ($0,01/GB) + Zona in uscita standard 1 ($0,087/GB) = $0,097/GB |
| 1' | Trasferimento di dati da un ramo da sito a sito VPN a una rete virtuale spoke tramite hub vWAN standard in Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità S2S VPN ($0,261/hr) + Unità di connessione VPN S2S ($0,05/hr) = $0,561/hr | Peering reti virtuali (in ingresso) ($0,01/GB) = $0,01/GB |
| 2 | Trasferimento di dati da un ramo da sito a sito VPN tramite hub vWAN standard a un altro ramo da sito a sito VPN negli Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità S2S VPN ($0,261/hr) + Unità di connessione VPN S2S (2x$0,05/hr) = $0,611/hr | Zona in uscita standard 1 ($0,087/GB) = $0,087/GB |
| 2' | Trasferimento dei dati da un ramo da sito a sito VPN tramite l'hub vWAN Standard a Data Center connesso ExpressRoute/ HQ negli Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità S2S VPN ($0,261/hr) + Unità di connessione VPN S2S ($0,05/hr) + Unità di scalabilità ExpressRoute ($0,42/hr) + Unità di connessione ExpressRoute ($0,05/hr) = $1,03/hr | Zona in uscita a consumo di ExpressRoute 1 ($025/GB) = $0,025/GB |
| 3 | Trasferimento dei dati da un ramo da sito a sito VPN tramite l'hub vWAN Standard a Data Center connesso ExpressRoute/ HQ negli Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità S2S VPN ($0,261/hr) + Unità di connessione VPN S2S ($0,05/hr) + Unità di scalabilità ExpressRoute ($0,42/hr) + Unità di connessione ExpressRoute ($0,05/hr) = $1,03/hr | Zona in uscita a consumo di ExpressRoute 1 ($025/GB) = $0,025/GB |
| 4 | Trasferimento dei dati da una rete virtuale spoke a Data Center connesso ExpressRoute/HQ tramite hub vWAN Standard in Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità ExpressRoute ($0,42/hr) + Unità di connessione ExpressRoute ($0,05/hr) = $0,72/hr | Peering reti virtuali (in uscita) ($0,01/GB) + Zona in uscita a consumo ExpressRoute 1 ($025/GB) = $0,035/GB |
| 4' | Trasferimento dei dati da Data Center connesso ExpressRoute/HQ a una rete virtuale spoke tramite hub vWAN Standard in Stati Uniti orientali | Ora di distribuzione ($0,25/hr) + Unità di scalabilità ExpressRoute ($0,42/hr) + Unità di connessione ExpressRoute ($0,05/hr) = $0,72/hr | Peering reti virtuali (in ingresso) ($0,01/GB) = $0,01/GB |
| 4" | Trasferimento di dati da Data Center connesso ExpressRoute/HQ a una rete virtuale spoke remota tramite hub vWAN Standard in Europa | Ora di distribuzione (2x$0,25/hr) + Unità di scalabilità ExpressRoute ($0,42/hr) + Unità di connessione ExpressRoute ($0,05/hr) = $0,97/hr | Peering reti virtuali (in ingresso) ($0,01/GB) + elaborazione dati hub (Europa) ($0,02/GB) + Inter-Region trasferimento di dati (Stati Uniti orientali in Europa) ($0,05/GB) = $0,08/GB |
| 5 | Trasferimento di dati da una rete virtuale spoke a un'altra rete virtuale spoke tramite hub vWAN Standard in Stati Uniti orientali | Ora di distribuzione ($0,25/hr) = $0,25/hr | Peering reti virtuali (in uscita e in ingresso) (2x$0,01/GB) + elaborazione dati hub ($0,02/GB) = $0. 04/GB |
| 6 | Trasferimento di dati da una rete virtuale spoke connessa a un hub negli Stati Uniti orientali a un'altra rete virtuale spoke in Europa (un'area diversa) connessa a un hub in Europa | Ora di distribuzione (2x$0,25/hr) = $0,50/hr | Peering reti virtuali (in uscita e in ingresso) (2x$0,01/GB) + elaborazione dati hub (2x$0,02/GB) + trasferimento di dati Inter-Region (Stati Uniti orientali in Europa) ($0,05/GB) = $0. 11/GB |
| 7 | Trasferimento di dati da una rete virtuale spoke a una VPN utente (da punto a sito) tramite hub vWAN standard in Europa | Ora di distribuzione ($0,25/hr) + Unità di scalabilità P2S VPN ($0,261/hr) + Unità di connessione VPN P2S ($0,0125/hr) = $0,524/hr | Peering reti virtuali (in uscita) ($0,01/GB) + Zona in uscita standard 1 ($0,087/GB) = $0,097/GB |
| 7' | Trasferimento di dati da una VPN utente (da punto a sito) a una rete virtuale spoke tramite hub vWAN standard in Europa | Ora di distribuzione ($0,25/hr) + Unità di scalabilità P2S VPN ($0,261/hr) + Unità di connessione VPN P2S ($0,0125/hr) = $0,524/hr | Peering reti virtuali (in ingresso) ($0,01/GB) = $0,01/GB |
| 8 | Trasferimento di dati da un ramo SD-WAN tramite appliance virtuale di rete in hub di Singapore a un altro ramo SD-WAN nella stessa area | Ora di distribuzione dell'hub vWAN standard ($0,25/hr) + Unità infrastruttura NVA ($0,25/hr) = $0,50/hr *Gli addebiti aggiuntivi per le licenze di terze parti possono essere applicati |
Zona in uscita standard 2 ($0,12/GB) = $0,12/GB |
Scenari di topologia comuni
Rete WAN globale Microsoft
In questo scenario, si creano hub regionali automatici completamente mesh a livello globale, che fungono da backbone Microsoft per la connettività del traffico a livello globale. La connettività tipica comporta endpoint come rami (VPN da sito a sito o SD-WAN), utenti remoti (VPN da punto a sito) e circuiti privati (ExpressRoute). Ciò si basa sul backbone Microsoft per trasportare il traffico a livello globale.

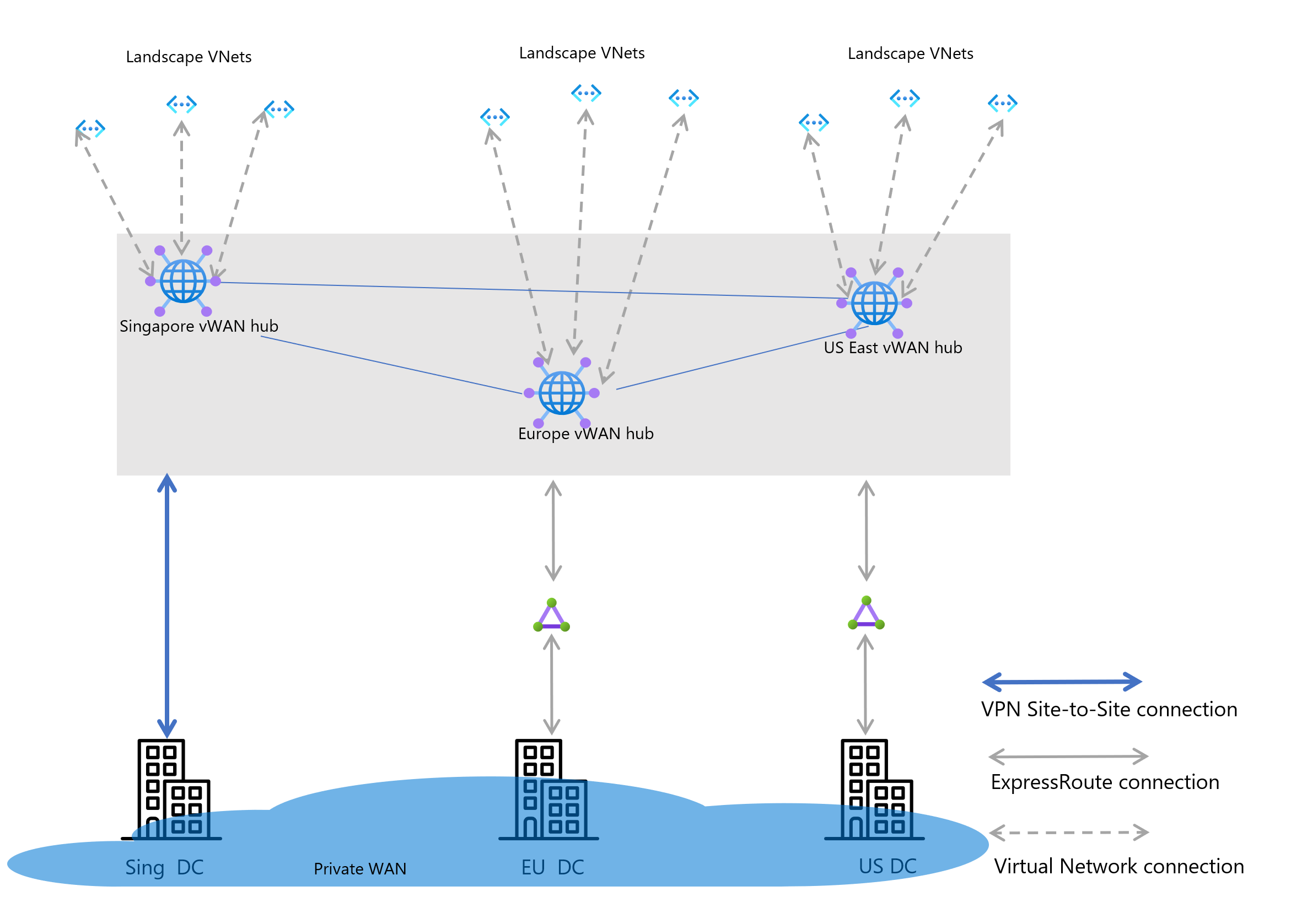

Diagramma dello scenario 1: rete WAN globale Microsoft
Alternativi
- È anche possibile scegliere di avere un hub vWAN protetto (include firewall) per diventare un punto centrale di routing e esigenze di sicurezza per ogni area globale.
Software-Defined Wide Area Network (SD-WAN)
In questo scenario, archivia lo spostamento nella tecnologia SD-WAN usa hub vWAN per la terminazione automatica dell'archivio per accedere alle risorse in Azure e back-premise (Data Center). Gli archivi sono connessi tramite tunnel VPN per inviare il traffico in modo sicuro tramite Internet tramite l'hub al Data Center locale o per accedere alle app condivise in Azure.

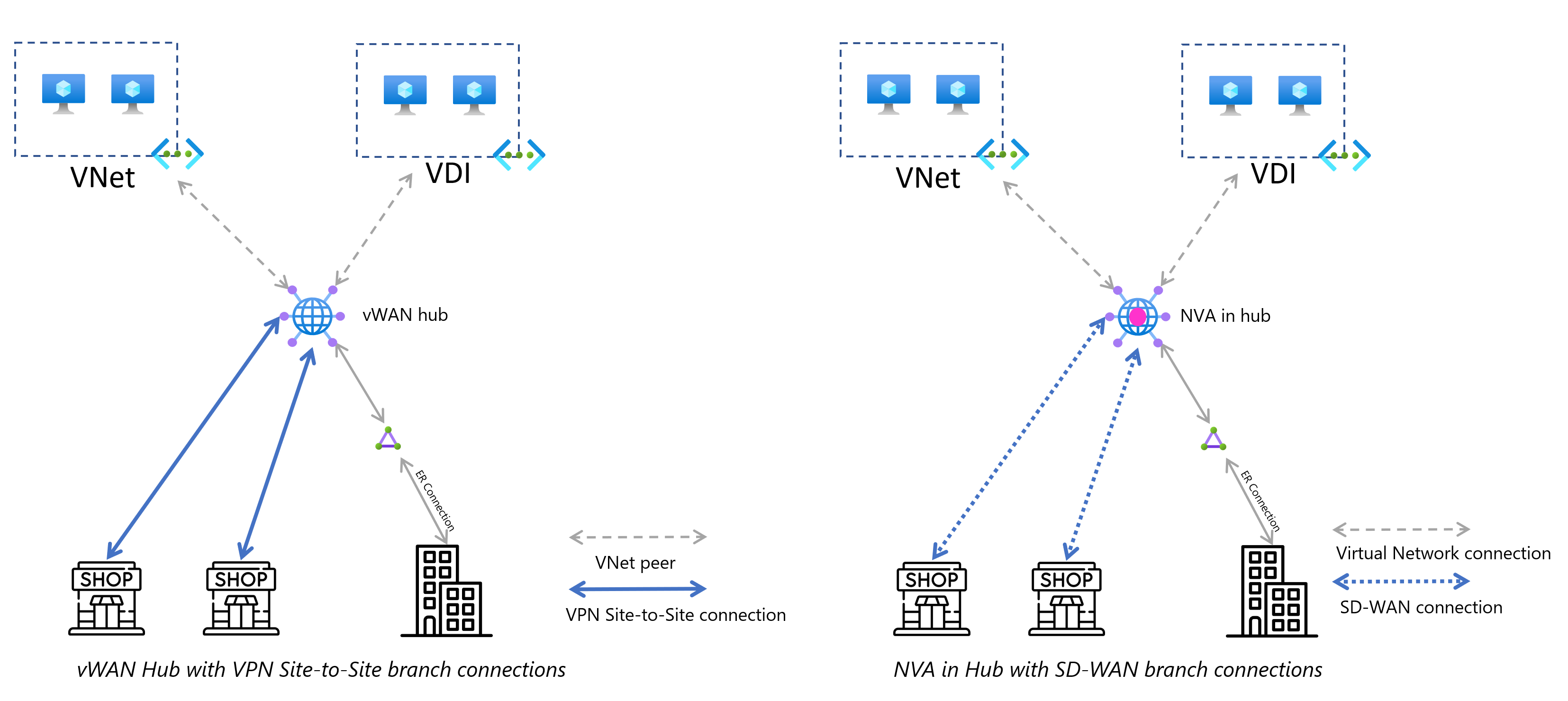

Diagramma dello scenario 2: Software-Defined Wide Area Network (SD-WAN)
Alternativi
È possibile scegliere di usare un'appliance virtuale di rete di terze parti nell'hub e connettersi ai negozi e ai centri di vendita al dettaglio.
È anche possibile scegliere di avere un hub vWAN protetto (include firewall) per diventare un punto centrale di routing e esigenze di sicurezza.
Connettività utente remota
In questo scenario, le sessioni utente remote terminano negli hub vWAN. Questi potrebbero essere utenti remoti e/o sessioni di Desktop virtuale di Azure dalle reti virtuali. Attualmente, 100k utenti sono supportati in ogni hub.
Il diagramma seguente illustra la VPN da punto a sito sulle connessioni di rete virtuale per il traffico crittografato tra le reti virtuali spoke e l'hub vWAN. È anche possibile scegliere di avere connessioni di peering di rete virtuale tra reti virtuali spoke diverse per la connettività diretta. Ad esempio, tra reti virtuali spoke condivise e VDI.

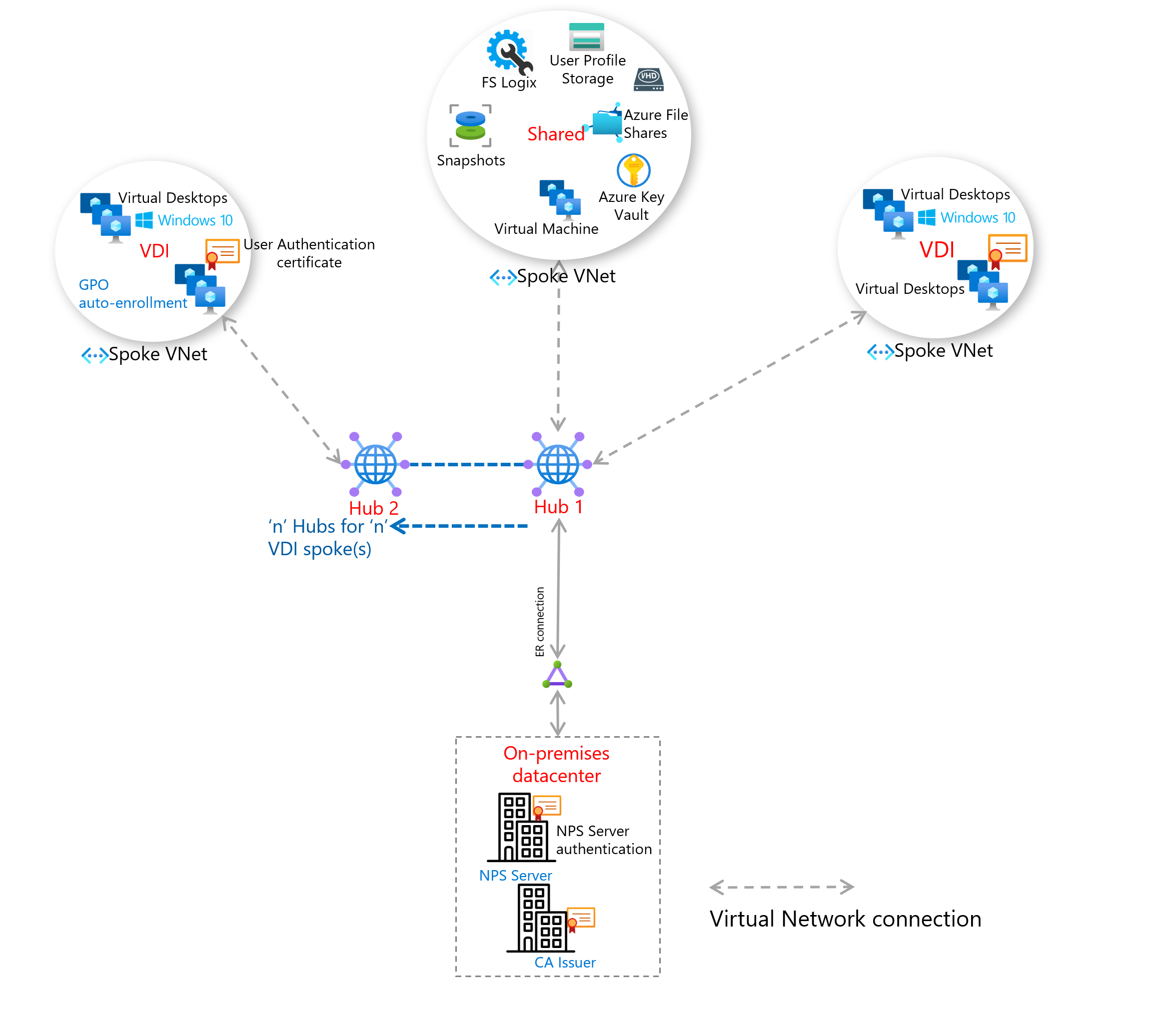

Diagramma 3 dello scenario: connettività utente remota
Calcoli del flusso di dati
Importante
I prezzi illustrati in questo articolo sono ad esempio solo a scopo e sono soggetti a modifiche. Per i prezzi più recenti, vedere la pagina dei prezzi rete WAN virtuale.
Calcolo della rete WAN globale Microsoft
In questo scenario si presupponeva un totale di 8 TB di dati che scorre attraverso la rete globale tramite gli hub vWAN, come illustrato nel diagramma seguente. I costi totali del trasferimento dei dati ammontano a $600 per questo (somma di tutti i costi del flusso di dati nel diagramma seguente, presupponendo addebiti a consumo per ExpressRoute) e i costi totali dell'hub (3 unità di scalabilità + ER) + 3 distribuzioni hub, ammontano a $1534.

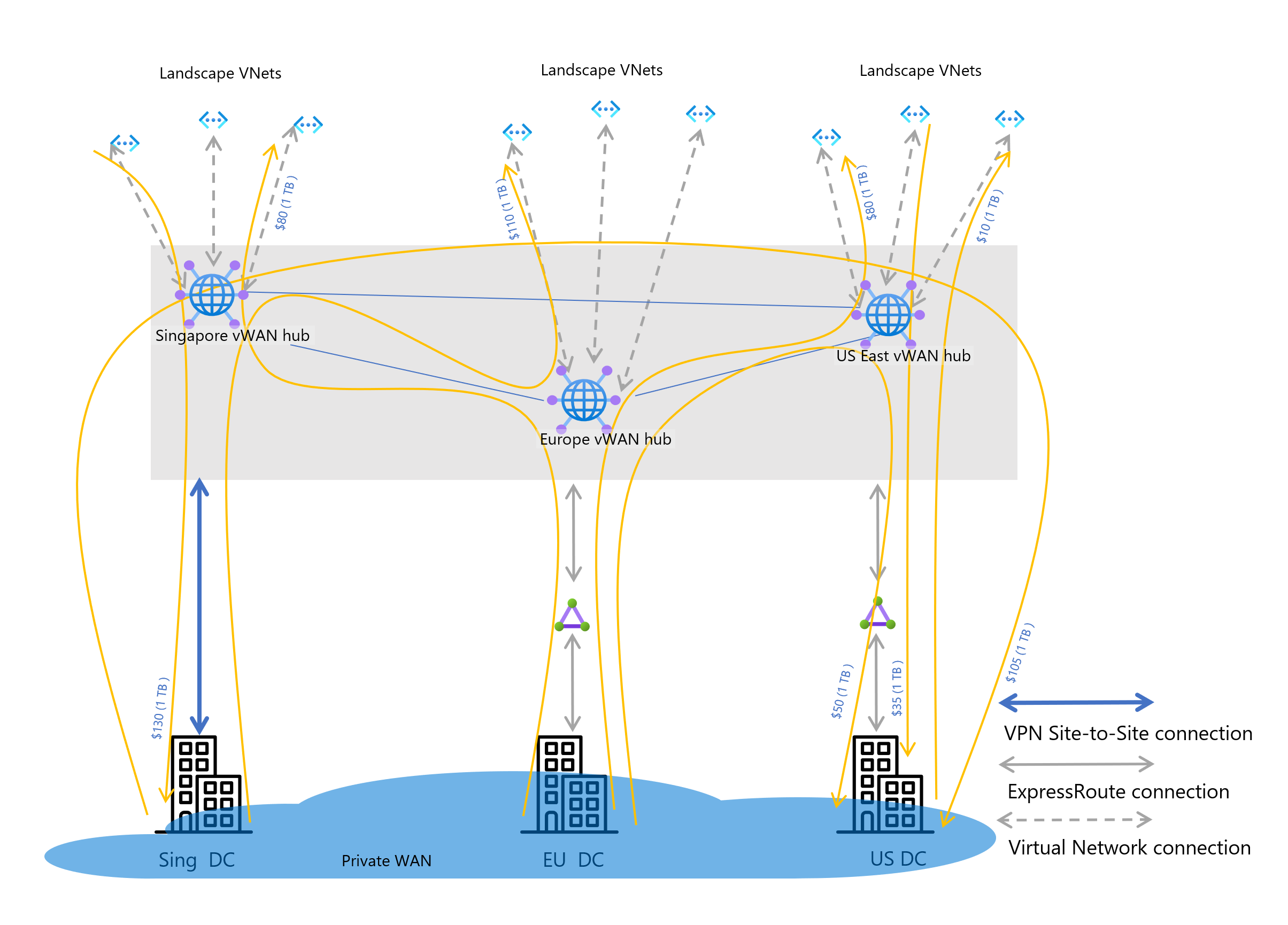

Diagramma dello scenario 1: calcolo della rete WAN globale Microsoft
| Valore | Calcolo |
|---|---|
| S2S VPN hub Singapore | (1 unità di scala VPN S2S ($0,361/hr) + 1 unità di connessione ($0,05/hr)) x 730 ore = $300 al mese |
| ExpressRoute hub US E | (1 unità di scala ER ($0,42/hr) + 1 unità di connessione ($0,05/hr)) x 730 ore = $343 al mese |
| Hub ExpressRoute UE | (1 unità di scala ER ($0,42/hr) + 1 unità di connessione ($0,05/hr)) x 730 ore = $343 al mese |
| Costo di distribuzione hub standard | 3 hub x 730 ore x $0,25/hr = $548 al mese |
| Totale | $1534 al mese |
calcolo Software-Defined Wide Area Network (SD-WAN)
In questo scenario si presupponeva un totale di 12 TB di dati che scorre attraverso l'hub vWAN, come illustrato nel diagramma seguente nell'area stati Uniti orientali. I costi totali di trasferimento dei dati sono pari a $434 (somma di tutti i costi del flusso di dati illustrati di seguito; include addebiti per l'elaborazione hub, peering, larghezza di banda, costi di trasferimento dati ER a consumo) e i costi totali dell'hub (2 unità di scalabilità + 3 unità di connessione (2 S2S, 1 ER) + distribuzione hub 1 ammontano a $863.

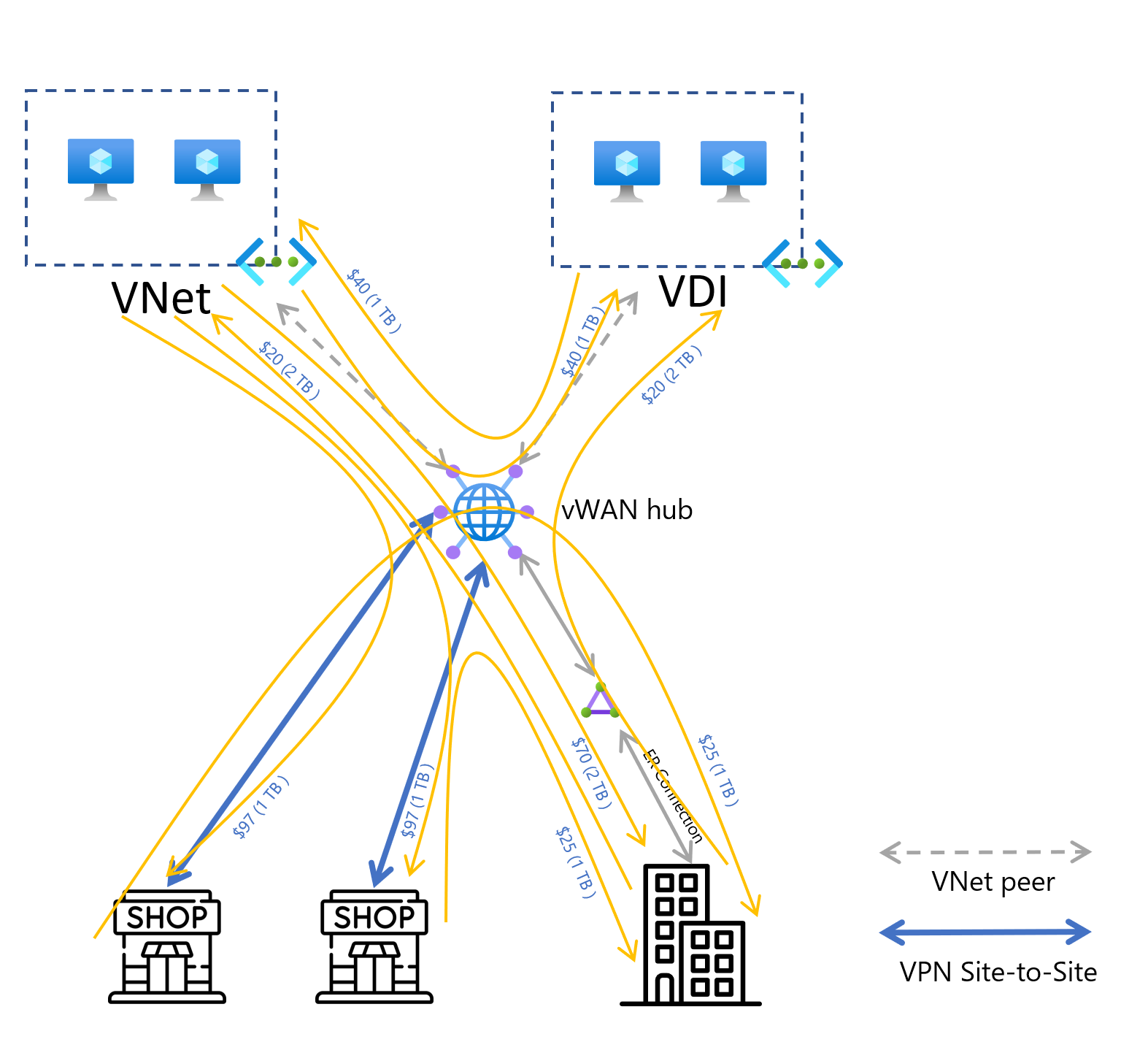

Diagramma dello scenario 2: calcolo Software-Defined Wide Area Network (SD-WAN)
| Valore | Calcolo |
|---|---|
| VPN S2S (rami) | (1 unità di scala VPN S2S ($0,361/hr) + 2 unità di connessione (2x$05/hr) x 730 ore = $337 al mese |
| Hub ExpressRoute (HQ) | (1 unità di scala ER ($0,42/hr) + 1 unità di connessione ($0,05/hr) x 730 ore = $343 al mese |
| Costo di distribuzione hub standard | 1 hub x 730 ore x $0,25/hr = $183 al mese |
| Totale | $863 al mese |
Calcolo della connettività utente remoto
In questo scenario si presupponeva un totale di 15 TB di dati che scorrevano attraverso la rete nell'area stati Uniti orientali. I costi totali di trasferimento dei dati sono pari a $405 (include addebiti per l'elaborazione hub, peering, larghezza di banda, addebiti per il trasferimento dati ER a consumo) e i costi totali dell'hub (2 unità di scalabilità + 2 unità di connessione + 2 distribuzioni hub) ammontano a $708.

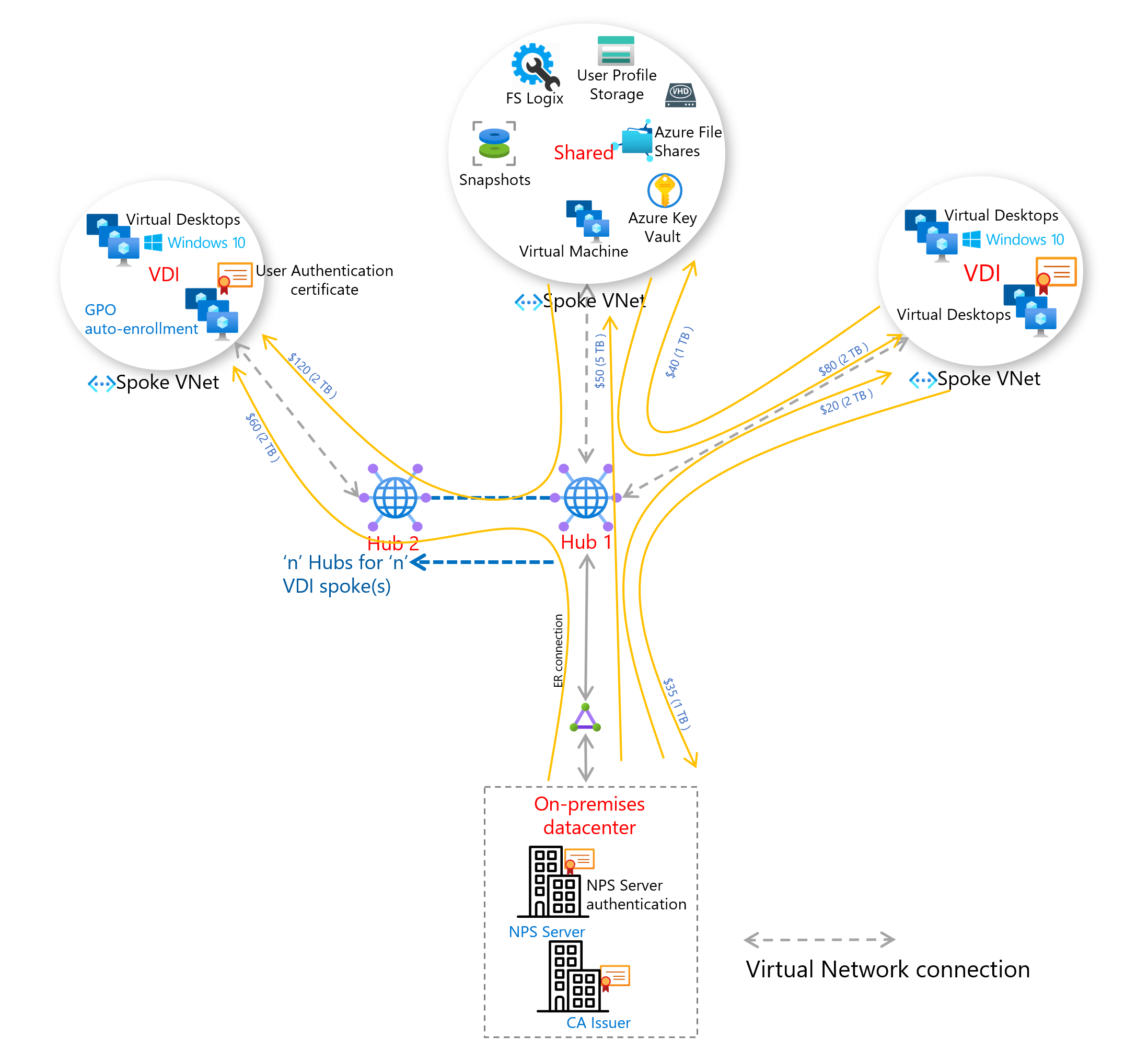

Diagramma di scenario 3: calcolo della connettività utente remoto
| Valore | Calcolo |
|---|---|
| Hub ExpressRoute (HQ) | (1 unità di scala ER ($0,42/hr) + 1 unità di connessione ($0,05/hr)) x 730 ore = $343 al mese |
| Costo di distribuzione hub standard | 2 hub x 730 ore x $0,25/hr = $365 al mese |
| Totale | $708 al mese |
Domande frequenti sui prezzi
Importante
I prezzi illustrati in questo articolo sono ad esempio solo a scopo e sono soggetti a modifiche. Per i prezzi più recenti, vedere la pagina dei prezzi rete WAN virtuale.
Che cos'è un'unità di scalabilità?
Un'unità di scalabilità fornisce l'unità per la capacità aggregata di Site-to-site (S2S), Point-to-site (P2S) e ExpressRoute (ER) in un hub virtuale. Ad esempio:
1 Unità di scalabilità VPN S2S implica una capacità totale di 500-Mbps gateway VPN (due istanze vengono distribuite per la resilienza) in un hub virtuale che costa $0,361/ora.
1 unità di scala ER implica un totale di 2 Gbps ER gateway in hub virtuale che costa $0,42/hr.
5 unità di scalabilità ER implicano un totale di 10 Gbps ER gateway all'interno di una rete virtuale dell'hub virtuale con prezzo di $0,42*5/hr. ER incrementa $0,25/hr dall'unità di scala 6 a 10°.
Che cos'è un'unità di connessione?
Un'unità di connessione si applica a qualsiasi endpoint locale/non Microsoft che si connette ai gateway di Azure. Per LA VPN da sito a sito, questo valore implica rami. Per VPN utente (da punto a sito), questo valore implica gli utenti remoti. Per ExpressRoute, questo valore implica connessioni circuito ExpressRoute.
Ad esempio:
Una connessione branch che si connette alla VPN di Azure in un hub virtuale costa $0,05/hr. Pertanto, 100 connessioni di ramo che si connettono a un hub virtuale di Azure costano $0,05*100/hr.
Due connessioni circuito ExpressRoute che si connettono a un hub virtuale costerebbe $0,05*2/hr.
Tre connessioni utente remote che si connettono al gateway P2S dell'hub virtuale di Azure costano $0,01*3/hr.
Come vengono calcolati gli addebiti per il trasferimento dei dati?
Qualsiasi traffico che entra in Azure non viene addebitato. Il traffico che lascia Azure (tramite VPN, ExpressRoute o Connessioni VPN utente da punto a sito) è soggetto agli addebiti standard per il trasferimento dei dati di Azure o, nel caso dei prezzi di ExpressRoute, ExpressRoute.
Gli addebiti di peering sono applicabili quando una rete virtuale connessa a un hub vWAN invia o riceve dati. Per altre informazioni, vedere Prezzi di Rete virtuale.
Per i costi di trasferimento dei dati tra un hub rete WAN virtuale e un hub di rete WAN virtuale remoto o una rete virtuale in un'area diversa dall'hub di origine, i costi di trasferimento dei dati si applicano per il traffico che lascia un hub. Esempio: il traffico che lascia un hub Stati Uniti orientali verrà addebitato $0,02/GB in un hub Stati Uniti occidentali. Non è previsto alcun addebito per il traffico che entra nell'hub Stati Uniti occidentali. Tutto l'hub al traffico hub è soggetto a Inter-Region (Intra/Inter-continental) addebiti per il trasferimento dei dati di Azure.
Qual è la differenza tra una tariffa hub Standard e una tariffa di elaborazione hub Standard?
rete WAN virtuale è disponibile in due sapori:
Una rete WAN virtuale di base, in cui gli utenti possono distribuire più hub e usare la connettività da sito a sito VPN. Una rete WAN virtuale di base non dispone di funzionalità avanzate, ad esempio hub completamente mesh, connettività ExpressRoute, connettività VPN utente/VPN da punto a sito, connettività transitiva da rete virtuale a rete virtuale, connettività transitiva VPN e ExpressRoute o Firewall di Azure. Non è prevista alcuna tariffa di elaborazione dati o tariffa di elaborazione dati per gli hub in una rete WAN virtuale di base.
Una rete WAN virtuale Standard offre funzionalità avanzate, ad esempio hub completamente mesh, connettività ExpressRoute, connettività VPN/VPN da punto a sito, connettività transitiva da rete virtuale a rete virtuale, connettività transitiva VPN e ExpressRoute e Firewall di Azure e così via. Tutto il routing dell'hub virtuale viene fornito da un router che consente più servizi in un hub virtuale. C'è una tariffa di base per l'hub, che viene prezzo a $0,25/hr. È inoltre previsto un addebito per l'elaborazione dei dati nel router dell'hub virtuale per la connettività di transito da rete virtuale a rete virtuale. L'addebito per l'elaborazione dei dati nel router dell'hub virtuale non è applicabile per i trasferimenti da ramo a ramo (scenario 2, 2, 3) o trasferimenti da rete virtuale a ramo tramite lo stesso hub vWAN (scenario 1, 1') come illustrato nei componenti dei prezzi.
Passaggi successivi
Per i prezzi correnti, vedere prezzi rete WAN virtuale.
Per altre informazioni sulla rete WAN virtuale, vedere le domande frequenti.
