Procedura: ruotare, riflettere e inclinare immagini

È possibile ruotare, specchiare e distorcere un'immagine specificando i punti di destinazione per l'angolo superiore sinistro, l'angolo superiore destro e l'angolo inferiore sinistro dell'immagine originale. I tre punti di destinazione determinano una trasformazione affine che mappa l'immagine rettangolare originale in un parallelogramma.

Esempio

Si supponga, ad esempio, che l'immagine originale sia un rettangolo con angolo superiore sinistro in (0, 0), angolo superiore destro in (100, 0) e angolo inferiore sinistro in (0, 50). Si supponga ora di eseguire il mapping di questi tre punti ai punti di destinazione come indicato di seguito.

Punto originale	Punto di destinazione
In alto a sinistra (0, 0)	(200, 20)
In alto a destra (100, 0)	(110, 100)
In basso a sinistra (0, 50)	(250, 30)

La figura seguente mostra l'immagine originale e l'immagine mappata al parallelogramma. L'immagine originale è stata distorta, riflessa, ruotata e traslata. L'asse x lungo il bordo superiore dell'immagine originale viene mappato alla linea che attraversa (200, 20) e (110, 100). L'asse y lungo il bordo sinistro dell'immagine originale viene mappato alla linea che attraversa (200, 20) e (250, 30).

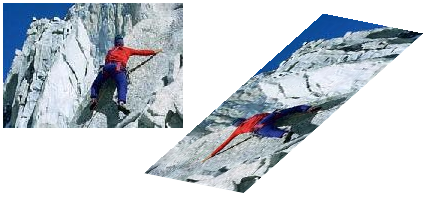

La figura seguente mostra una trasformazione simile applicata a un'immagine fotografica:

La figura seguente mostra una trasformazione simile applicata a un metafile:

L'esempio seguente produce le immagini illustrate nella prima illustrazione.

    Point[] destinationPoints = {
new Point(200, 20),   // destination for upper-left point of
                      // original
new Point(110, 100),  // destination for upper-right point of
                      // original
new Point(250, 30)};  // destination for lower-left point of
    // original

    Image image = new Bitmap("Stripes.bmp");

    // Draw the image unaltered with its upper-left corner at (0, 0).
    e.Graphics.DrawImage(image, 0, 0);

    // Draw the image mapped to the parallelogram.
    e.Graphics.DrawImage(image, destinationPoints);

' New Point(200, 20)  = destination for upper-left point of original
' New Point(110, 100) = destination for upper-right point of original
' New Point(250, 30)  = destination for lower-left point of original
Dim destinationPoints As Point() = { _
    New Point(200, 20), _
    New Point(110, 100), _
    New Point(250, 30)}

Dim image As New Bitmap("Stripes.bmp")

' Draw the image unaltered with its upper-left corner at (0, 0).
e.Graphics.DrawImage(image, 0, 0)

' Draw the image mapped to the parallelogram.
e.Graphics.DrawImage(image, destinationPoints)

Compilazione del codice

L'esempio precedente è progettato per l'uso con Windows Form e richiede PaintEventArgse, che è un parametro del gestore eventi Paint. Assicurarsi di sostituire Stripes.bmp con il percorso di un'immagine valida nel sistema.
