Introduzione all'input penna in WPF

Articolo
10/18/2023

Windows Presentation Foundation (WPF) include una funzionalità input penna che semplifica l'incorporazione dell'input penna digitale nell'app.

Prerequisiti

Per usare gli esempi seguenti, installare prima Visual Studio. Consente anche di sapere come scrivere app WPF di base. Per informazioni introduttive su WPF, vedere Procedura dettagliata: Prima applicazione desktop WPF.

Guida introduttiva

Questa sezione consente di scrivere una semplice applicazione WPF che raccoglie input penna.

Hai l'inchiostro?

Per creare un'app WPF che supporta input penna:

Aprire Visual Studio.
Creare una nuova app WPF.

Nella finestra di dialogo Nuovo progetto espandere la categoria Installato>Visual C# o Visual Basic>Desktop di Windows. Selezionare quindi il modello di app WPF App (.NET Framework). Immettere un nome e quindi selezionare OK.

Visual Studio crea il progetto e MainWindow.xaml viene aperto nella finestra di progettazione.

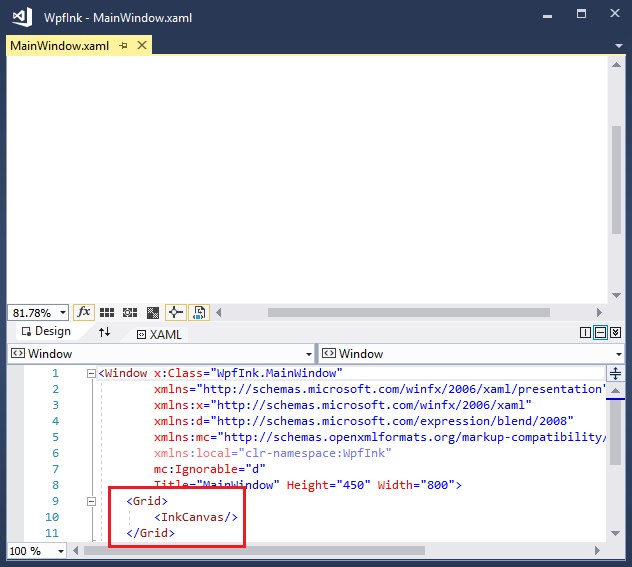

Digitare <InkCanvas/> tra i <Grid> tag.
Premere F5 per avviare l'applicazione nel debugger.
Usando uno stilo o un mouse, scrivere hello world nella finestra.

Hai scritto l'equivalente input penna di un'applicazione "hello world" con solo 12 sequenze di tasti!

Preparare la tua app

È possibile sfruttare alcune funzionalità di WPF. Sostituire tutti gli elementi tra i tag finestra> di apertura e chiusura <con il markup seguente:

<Page>
  <InkCanvas Name="myInkCanvas" MouseRightButtonUp="RightMouseUpHandler">
    <InkCanvas.Background>
      <LinearGradientBrush>
        <GradientStop Color="Yellow" Offset="0.0" />
          <GradientStop Color="Blue" Offset="0.5" />
            <GradientStop Color="HotPink" Offset="1.0" />
              </LinearGradientBrush>
    </InkCanvas.Background>
  </InkCanvas>
</Page>

Questo codice XAML crea uno sfondo pennello sfumato sulla superficie di input penna.

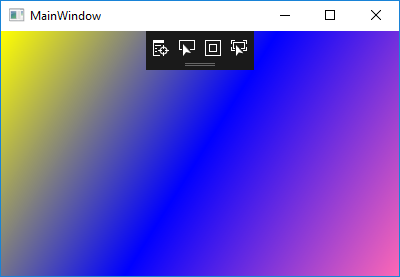

Gradient colors on inking surface in WPF app

Aggiungere codice code-behind al codice XAML

Anche se XAML semplifica la progettazione dell'interfaccia utente, qualsiasi applicazione reale deve aggiungere codice per gestire gli eventi. Di seguito è riportato un semplice esempio che esegue lo zoom avanti sull'input penna in risposta a un clic con il pulsante destro del mouse.

Impostare il MouseRightButtonUp gestore nel codice XAML:

<InkCanvas Name="myInkCanvas" MouseRightButtonUp="RightMouseUpHandler">

In Esplora soluzioni espandere MainWindow.xaml e aprire il file code-behind (MainWindow.xaml.cs o MainWindow.xaml.vb). Aggiungere il codice del gestore eventi seguente:

private void RightMouseUpHandler(object sender,
                                 System.Windows.Input.MouseButtonEventArgs e)
{
    Matrix m = new Matrix();
    m.Scale(1.1d, 1.1d);
    ((InkCanvas)sender).Strokes.Transform(m, true);
}

Private Sub RightMouseUpHandler(ByVal sender As Object, _
                                ByVal e As System.Windows.Input.MouseButtonEventArgs)

    Dim m As New Matrix()
    m.Scale(1.1, 1.1)
    CType(sender, InkCanvas).Strokes.Transform(m, True)

End Sub

Eseguire l'applicazione. Aggiungere un input penna, quindi fare clic con il pulsante destro del mouse o eseguire un equivalente di pressione e blocco con uno stilo.

La visualizzazione viene ingrandita ogni volta che si fa clic con il pulsante destro del mouse.

Usare il codice procedurale invece di XAML

È possibile accedere a tutte le funzionalità WPF dal codice procedurale. Seguire questa procedura per creare un'applicazione "Hello Ink World" per WPF che non usa affatto XAML.

Creare un nuovo progetto di applicazione console in Visual Studio.

Nella finestra di dialogo Nuovo progetto espandere la categoria Installato>Visual C# o Visual Basic>Desktop di Windows. Selezionare quindi il modello di app console (.NET Framework). Immettere un nome e quindi selezionare OK.

Incollare il codice seguente nel file Program.cs o Program.vb:

using System;
using System.Windows;
using System.Windows.Controls;
class Program : Application
{
    Window win;
    InkCanvas ic;

    protected override void OnStartup(StartupEventArgs args)
    {
        base.OnStartup(args);
        win = new Window();
        ic = new InkCanvas();
        win.Content = ic;
        win.Show();
    }

    [STAThread]
    static void Main(string[] args)
    {
        new Program().Run();
    }
}

Imports System.Windows
Imports System.Windows.Controls


Class Program
    Inherits Application
    Private win As Window
    Private ic As InkCanvas


    Protected Overrides Sub OnStartup(ByVal args As StartupEventArgs)
        MyBase.OnStartup(args)
        win = New Window()
        ic = New InkCanvas()
        win.Content = ic
        win.Show()

    End Sub

End Class

Module Module1

    Sub Main()
        Dim prog As New Program()
        prog.Run()

    End Sub

End Module

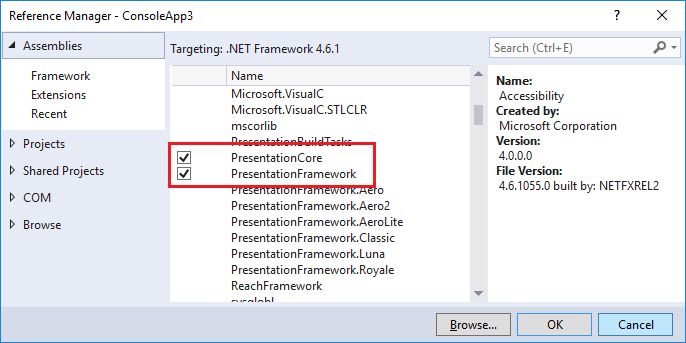

Aggiungere riferimenti agli assembly PresentationCore, PresentationFramework e WindowsBase facendo clic con il pulsante destro del mouse su Riferimenti in Esplora soluzioni e scegliendo Aggiungi riferimento.
Compilare l'applicazione premendo F5.
