Creazione di tracce di codice utente

Oltre a abilitare la traccia nella configurazione per raccogliere i dati di strumentazione generati da Windows Communication Foundation (WCF), è anche possibile generare tracce a livello di codice utente. In questo modo è possibile creare attivamente dati di strumentazione che possono essere successivamente usati a scopo diagnostico. In questo argomento viene illustrata la procedura da seguire.

Inoltre, l'esempio Di estensione traccia include tutto il codice illustrato nelle sezioni seguenti.

Creazione di un'origine di traccia

Per creare un'origine di traccia dell'utente è possibile usare il codice seguente.

TraceSource ts = new TraceSource("myUserTraceSource");

Creazione di attività

Le attività sono unità logiche di elaborazione. È possibile creare un'attività per ogni unità di elaborazione principale nella quale si desidera raggruppare le tracce. È possibile creare, ad esempio, un'attività per ogni richiesta inviata al servizio. A tale scopo, eseguire i passaggi seguenti.

  1. Salvare l'ID attività nell'ambito.

  2. Creare un nuovo ID attività.

  3. Eseguire il trasferimento dall'attività nell'ambito alla nuova attività, impostare la nuova attività nell'ambito e creare una traccia di inizio per questa attività.

Nell'esempio di codice seguente viene illustrato come eseguire questa operazione.

Guid oldID = Trace.CorrelationManager.ActivityId;
Guid traceID = Guid.NewGuid();
ts.TraceTransfer(0, "transfer", traceID);
Trace.CorrelationManager.ActivityId = traceID; // Trace is static
ts.TraceEvent(TraceEventType.Start, 0, "Add request");

Creazione di tracce all'interno di un'attività utente

Il codice seguente crea tracce all'interno di un'attività utente.

double value1 = 100.00D;
double value2 = 15.99D;
ts.TraceInformation("Client sends message to Add " + value1 + ", " + value2);
double result = client.Add(value1, value2);
ts.TraceInformation("Client receives Add response '" + result + "'");

Interruzione delle attività

Per interrompere le attività, tornare alla vecchia attività, interrompere l'ID dell'attività corrente e reimpostare l'ID della vecchia attività nell'ambito.

Nell'esempio di codice seguente viene illustrato come eseguire questa operazione.

ts.TraceTransfer(0, "transfer", oldID);
ts.TraceEvent(TraceEventType.Stop, 0, "Add request");
Trace.CorrelationManager.ActivityId = oldID;

Propagazione dell'ID attività a un servizio

Se si imposta l'attributo propagateActivity su true per l'origine di traccia System.ServiceModel in entrambi i file di configurazione del client e del servizio, l'elaborazione del servizio per la richiesta Add si verifica nella stessa attività definita nel client. Se il servizio definisce attività e trasferimenti specifici, le tracce del servizio non vengono visualizzate nell'attività propagata dal client. Vengono invece visualizzate in un'attività correlata mediante tracce di trasferimento all'attività il cui ID viene propagato dal client.

Nota

Se l'attributo è impostato su true sia sul client che sul servizio, l'attività propagateActivity dell'ambiente nell'ambito dell'operazione del servizio viene impostata da WCF.

È possibile usare il codice seguente per verificare se un'attività è stata impostata nell'ambito da WCF.

// Check if an activity was set in scope by WCF, if it was
// propagated from the client. If not, ( ambient activity is
// equal to Guid.Empty), create a new one.
if(Trace.CorrelationManager.ActivityId == Guid.Empty)
{
    Guid newGuid = Guid.NewGuid();
    Trace.CorrelationManager.ActivityId = newGuid;
}
// Emit your Start trace.
ts.TraceEvent(TraceEventType.Start, 0, "Add Activity");

// Emit the processing traces for that request.
serviceTs.TraceInformation("Service receives Add "
                            + n1 + ", " + n2);
// double result = n1 + n2;
serviceTs.TraceInformation("Service sends Add result" + result);

// Emit the Stop trace and exit the method scope.
ts.TraceEvent(TraceEventType.Stop, 0, "Add Activity");
// return result;

Eccezioni di traccia generate nel codice

Quando si genera un'eccezione nel codice, è anche possibile tracciare l'eccezione a livello di avviso o a un livello superiore usando il codice seguente.

ts.TraceEvent(TraceEventType.Warning, 0, "Throwing exception " + "exceptionMessage");

Visualizzazione di tracce utente nello strumento di visualizzazione delle tracce dei servizi

Questa sezione contiene screenshot delle tracce generate eseguendo l'esempio di Estensione traccia, quando visualizzato usando lo strumento Visualizzatore traccia del servizio (SvcTraceViewer.exe).

Nel diagramma seguente l'attività "Aggiungi richiesta" creata in precedenza è selezionata nel pannello sinistro. L'attività è riportata insieme ad attività di operazioni matematiche (Divide, Subtract, Multiply) che costituiscono l'applicazione client. Il codice utente ha definito una nuova attività per consentire a ogni operazione di isolare potenziali occorrenze di errore in richieste diverse.

Per illustrare l'uso dei trasferimenti nell'esempio Di estensione traccia , viene creata anche un'attività calcolatrice che incapsula le quattro richieste di operazione. Per ogni richiesta si verifica un trasferimento dall'attività di calcolo all'attività di richiesta e viceversa (nella figura la traccia è evidenziata nel riquadro in alto a destra).

Quando si seleziona un'attività nel riquadro sinistro, le tracce incluse da questa attività vengono mostrate nel riquadro in alto a destra. Se propagateActivity si trova true in ogni endpoint nel percorso della richiesta, le tracce nell'attività della richiesta provengono da tutti i processi che partecipano alla richiesta. In questo esempio, nella quarta colonna del riquadro sono visualizzate tracce relative a entrambi il client e il servizio.

Questa attività mostra l'ordine di elaborazione seguente:

  1. Il client invia un messaggio alla richiesta Add.

  2. Il servizio riceve il messaggio di richiesta Add.

  3. Il servizio invia la risposta Add.

  4. Il client riceve la risposta Add.

Tutte queste tracce vengono create a livello di informazioni. Facendo clic su una traccia nel riquadro in alto a destra è possibile visualizzare i dettagli della traccia nel riquadro in basso a destra.

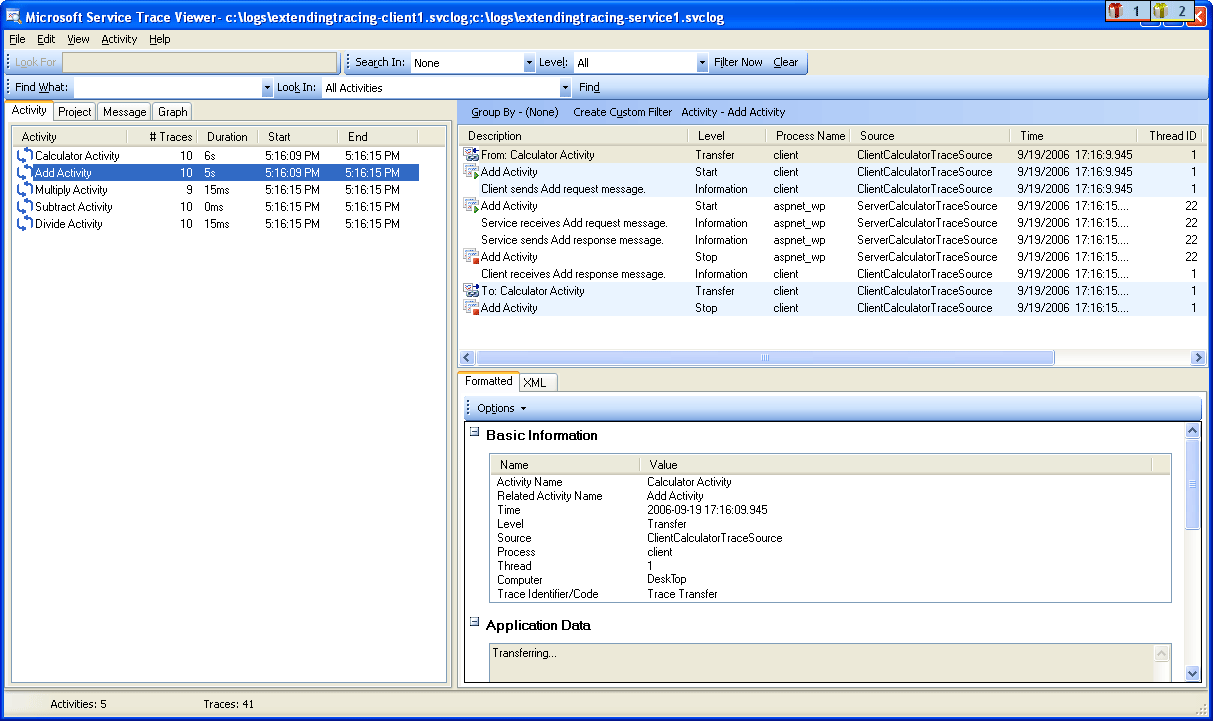

Nel diagramma seguente è inoltre possibile vedere tracce di trasferimento da e verso l'attività di calcolo, nonché due coppie di tracce Start e Stop per ogni attività di richiesta, una per il client e una per il servizio (una per ogni origine di traccia).

Trace Viewer: Emitting User-code traces Elenco delle attività in base al tempo di creazione (pannello sinistro) e alle attività nidificate (pannello in alto a destra)

Se il codice del servizio genera un'eccezione che determina a sua volta la generazione di un'eccezione nel client (ad esempio, quando il client non ha ottenuto la risposta alla richiesta), entrambi i messaggi di errore o di avviso del client e del servizio vengono restituiti nella stessa attività per correlazione diretta. Nell'immagine seguente il servizio genera un'eccezione che indica "Il servizio rifiuta di elaborare questa richiesta nel codice utente". Il client genera anche un'eccezione che indica che "Il server non è riuscito a elaborare la richiesta a causa di un errore interno".

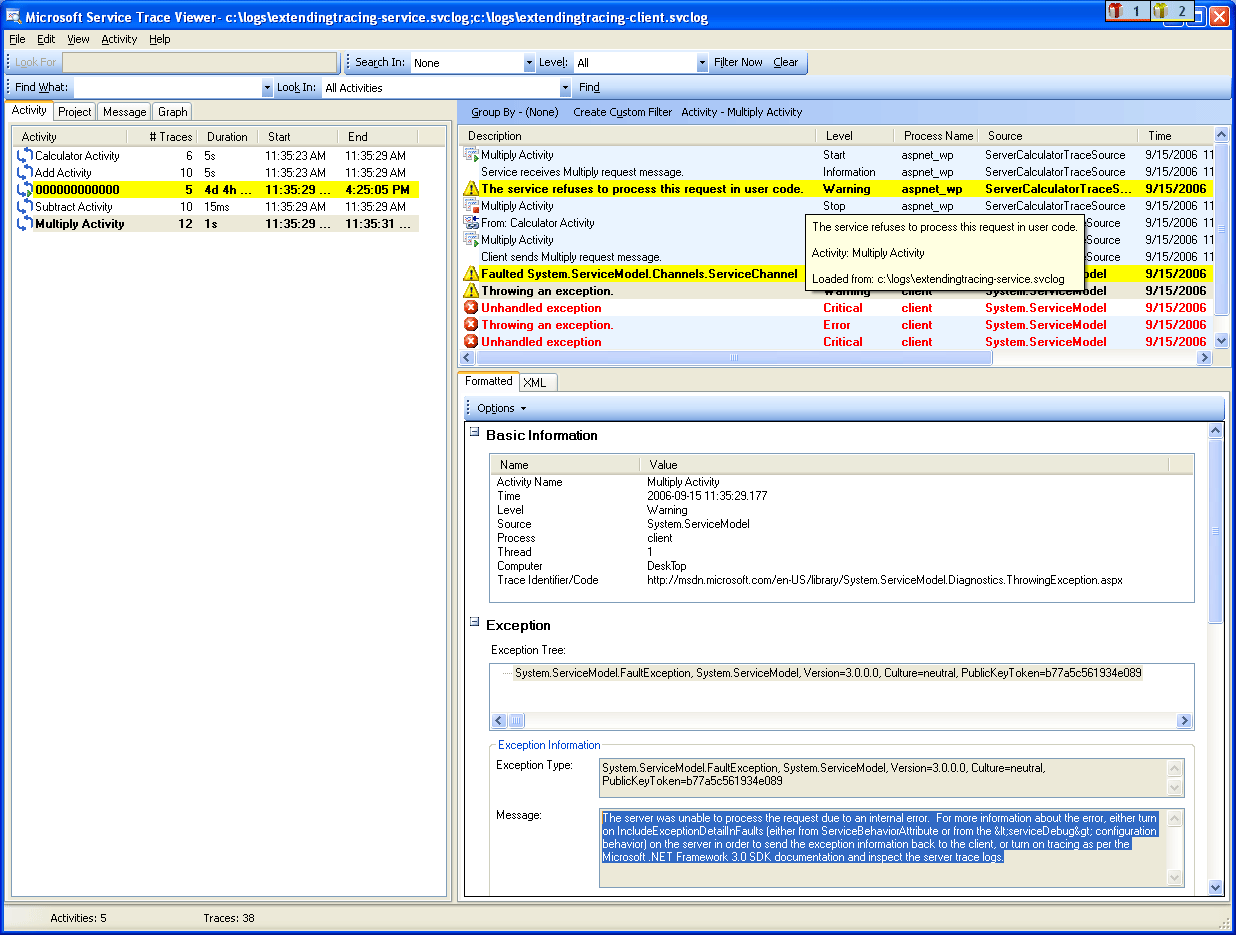

Le immagini seguenti mostrano che gli errori tra gli endpoint per una determinata richiesta vengono visualizzati nella stessa attività se l'ID attività della richiesta è stato propagato:

Screenshot that shows errors across endpoints for a given request.

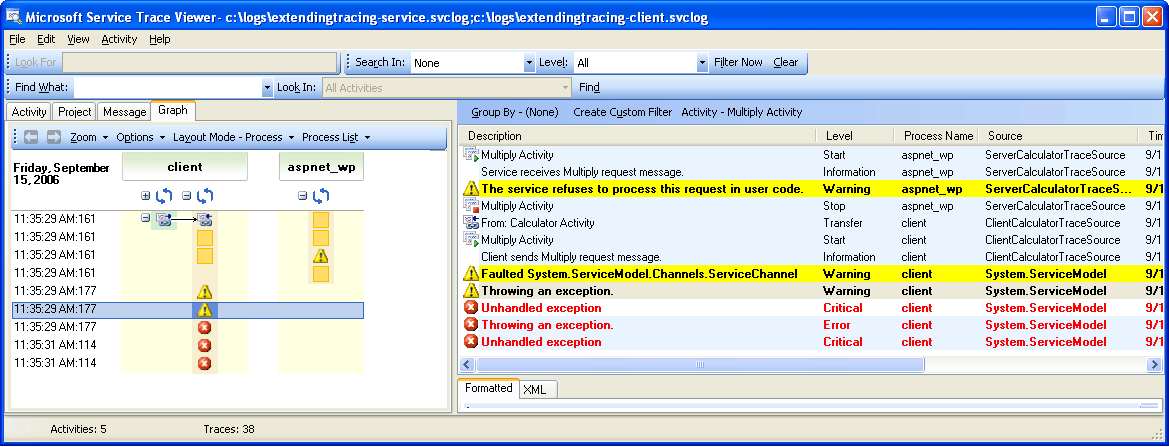

Facendo doppio clic sull'attività Multiply nel riquadro sinistro è possibile visualizzare il grafico seguente, con le tracce relative all'attività Multiply per ogni processo coinvolto. Si può notare un avviso verificatosi inizialmente nel servizio (eccezione generata), seguito da avvisi ed errori nel client in quanto la richiesta non è stata elaborata. Si può pertanto presupporre la relazione di errore causale tra gli endpoint e derivare la causa radice dell'errore.

L'immagine seguente mostra una visualizzazione grafico della correlazione degli errori:

Screenshot that shows the graph view of error correlation.

Per ottenere le tracce precedenti è stato impostato ActivityTracing per le origini di traccia dell'utente e propagateActivity=true per l'origine di traccia System.ServiceModel. Non è stato impostato ActivityTracing per l'origine di traccia System.ServiceModel per attivare la propagazione di attività codice utente-codice utente. Quando la traccia attività serviceModel è attiva, l'ID attività definito nel client non viene propagato tutto il modo al codice utente del servizio; I trasferimenti, tuttavia, correlano le attività del codice utente client e del servizio alle attività WCF intermedie.

La definizione delle attività e la propagazione dell'ID attività consentono di eseguire la correlazione diretta degli errori sui vari endpoint. In questo modo è possibile individuare più rapidamente la causa radice di un errore.
