Sottosistema attendibile
Un client accede a uno o più servizi Web distribuiti in una rete. I servizi Web sono progettati per far sì che l'accesso alle risorse aggiuntive (ad esempio database o altri servizi Web) sia incapsulato nella logica di business del servizio Web. Queste risorse devono essere protette da accessi non autorizzati. Nella figura seguente viene illustrato un processo di sottosistema attendibile.

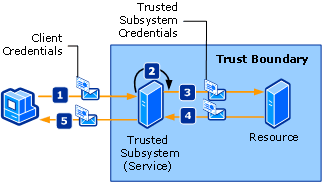

Nei passaggi seguenti viene descritto il processo di sottosistema attendibile:
Il client invia una richiesta al sottosistema attendibile, insieme alle credenziali.
Il sottosistema attendibile autentica e autorizza l'utente.
Il sottosistema attendibile invia un messaggio di richiesta alla risorsa remota. La richiesta è accompagnata dalle credenziali per il sottosistema attendibile (o per l'account del servizio in cui viene eseguito il processo del sottosistema attendibile).
La risorsa back-end autentica e autorizza il sottosistema attendibile. Elabora quindi la richiesta e invia una risposta al sottosistema attendibile.
Il sottosistema attendibile elabora la risposta e invia la propria risposta al client.
| Caratteristica | Descrizione |
|---|---|
| Modalità di sicurezza | Message |
| Interoperabilità | Solo Windows Communication Foundation (WCF). |
| Autenticazione (servizio) | Il servizio del token di sicurezza autentica e autorizza i client. |
| Autenticazione (client) | Il sottosistema attendibile autentica il client e la risorsa autentica il servizio del sottosistema attendibile. |
| Integrità | Sì |
| Riservatezza | Sì |
| Trasporto | HTTP tra il client e il servizio del sottosistema attendibile. NET.TCP tra il servizio del sottosistema attendibile e la risorsa (servizio back-end). |
| Binding | WSHttpBinding e NetTcpBinding<wsFederationHttpBinding> |
Risorsa (servizio back-end)
Codice
Nel codice seguente viene illustrato come creare un endpoint del servizio per la risorsa che utilizza la protezione del trasporto sul protocollo di trasporto TCP.
// Create a ServiceHost for the CalculatorService type and provide the base address.
using (ServiceHost host = new ServiceHost(typeof(BackendService)))
{
BindingElementCollection bindingElements = new BindingElementCollection();
bindingElements.Add(SecurityBindingElement.CreateUserNameOverTransportBindingElement());
bindingElements.Add(new WindowsStreamSecurityBindingElement());
bindingElements.Add(new TcpTransportBindingElement());
CustomBinding backendServiceBinding = new CustomBinding(bindingElements);
host.AddServiceEndpoint(typeof(ICalculator), backendServiceBinding, "BackendService");
// Open the ServiceHostBase to create listeners and start listening for messages.
host.Open();
// The service can now be accessed.
Console.WriteLine("The service is ready.");
Console.WriteLine("Press <ENTER> to terminate service.");
Console.WriteLine();
Console.ReadLine();
host.Close();
}
' Create a ServiceHost for the CalculatorService type and provide the base address.
Using host As New ServiceHost(GetType(BackendService), New Uri("net.tcp://localhost:8001/BackendService"))
Dim bindingElements As New BindingElementCollection()
bindingElements.Add(SecurityBindingElement.CreateUserNameOverTransportBindingElement())
bindingElements.Add(New WindowsStreamSecurityBindingElement())
bindingElements.Add(New TcpTransportBindingElement())
Dim backendServiceBinding As New CustomBinding(bindingElements)
host.AddServiceEndpoint(GetType(ICalculator), backendServiceBinding, "BackendService")
' Open the ServiceHostBase to create listeners and start listening for messages.
host.Open()
' The service can now be accessed.
Console.WriteLine("The service is ready.")
Console.WriteLine("Press <ENTER> to terminate service.")
Console.WriteLine()
Console.ReadLine()
host.Close()
End Using
Impostazione
Nella configurazione seguente viene impostato lo stesso endpoint che utilizza la configurazione.
<?xml version="1.0" encoding="utf-8" ?>
<configuration>
<system.serviceModel>
<services>
<service name="Microsoft.ServiceModel.Samples.BackendService"
behaviorConfiguration="BackendServiceBehavior">
<endpoint address="net.tcp://localhost.com:8001/BackendService"
binding="customBinding"
bindingConfiguration="Binding1"
contract="Microsoft.ServiceModel.Samples.ICalculator"/>
</service>
</services>
<bindings>
<customBinding>
<binding name="Binding1">
<security authenticationMode="UserNameOverTransport"/>
<windowsStreamSecurity/>
<tcpTransport/>
</binding>
</customBinding>
</bindings>
<behaviors>
<serviceBehaviors>
<behavior name="BackendServiceBehavior">
<serviceCredentials>
<userNameAuthentication userNamePasswordValidationMode="Custom"
customUserNamePasswordValidatorType="Microsoft.ServiceModel.Samples.MyUserNamePasswordValidator, BackendService"/>
</serviceCredentials>
</behavior>
</serviceBehaviors>
</behaviors>
</system.serviceModel>
</configuration>
Sottosistema attendibile
Codice
Nel codice seguente viene illustrato come creare un endpoint del servizio per il sottosistema attendibile che utilizza la protezione del messaggio sul protocollo HTTP e un nome utente e una password per l'autenticazione.
Uri baseAddress = new Uri("http://localhost:8000/FacadeService");
using (ServiceHost myServiceHost = new ServiceHost(typeof(CalculatorService), baseAddress))
{
WSHttpBinding binding = new WSHttpBinding();
binding.Security.Mode = SecurityMode.Message;
binding.Security.Message.ClientCredentialType =
MessageCredentialType.UserName;
myServiceHost.AddServiceEndpoint(typeof(CalculatorService), binding, string.Empty);
myServiceHost.Open();
// Wait for calls.
myServiceHost.Close();
}
Dim baseAddress As New Uri("http://localhost:8000/FacadeService")
Using myServiceHost As New ServiceHost(GetType(CalculatorService), baseAddress)
Dim binding As New WSHttpBinding()
binding.Security.Mode = SecurityMode.Message
binding.Security.Message.ClientCredentialType = MessageCredentialType.UserName
myServiceHost.AddServiceEndpoint(GetType(CalculatorService), binding, String.Empty)
myServiceHost.Open()
' Wait for calls.
myServiceHost.Close()
End Using
Nel codice seguente viene illustrato un servizio in un sottosistema attendibile che comunica con un servizio back-end utilizzando la protezione del trasporto sul protocollo di trasporto TCP.
public double Multiply(double n1, double n2)
{
// Create the binding.
BindingElementCollection bindingElements = new BindingElementCollection();
bindingElements.Add(SecurityBindingElement.CreateUserNameOverTransportBindingElement());
bindingElements.Add(new WindowsStreamSecurityBindingElement());
bindingElements.Add(new TcpTransportBindingElement());
CustomBinding backendServiceBinding = new CustomBinding(bindingElements);
// Create the endpoint address.
EndpointAddress ea = new
EndpointAddress("http://contoso.com:8001/BackendService");
// Call the back-end service.
CalculatorClient client = new CalculatorClient(backendServiceBinding, ea);
client.ClientCredentials.UserName.UserName = ServiceSecurityContext.Current.PrimaryIdentity.Name;
double result = client.Multiply(n1, n2);
client.Close();
return result;
}
Public Function Multiply(ByVal n1 As Double, ByVal n2 As Double) As Double _
Implements ICalculator.Multiply
' Create the binding.
Dim bindingElements As New BindingElementCollection()
bindingElements.Add(SecurityBindingElement.CreateUserNameOverTransportBindingElement())
bindingElements.Add(New WindowsStreamSecurityBindingElement())
bindingElements.Add(New TcpTransportBindingElement())
Dim backendServiceBinding As New CustomBinding(bindingElements)
' Create the endpoint address.
Dim ea As New EndpointAddress("http://contoso.com:8001/BackendService")
' Call the back-end service.
Dim client As New CalculatorClient(backendServiceBinding, ea)
client.ClientCredentials.UserName.UserName = ServiceSecurityContext.Current.PrimaryIdentity.Name
Dim result As Double = client.Multiply(n1, n2)
client.Close()
Return result
End Function
Impostazione
Nella configurazione seguente viene impostato lo stesso endpoint che utilizza la configurazione. Si notino le due associazioni: una protegge il servizio ospitato nel sottosistema attendibile e l'altra comunica tra il sottosistema attendibile e il servizio back-end.
<?xml version="1.0" encoding="utf-8" ?>
<configuration>
<system.serviceModel>
<services>
<service name="Microsoft.ServiceModel.Samples.FacadeService"
behaviorConfiguration="FacadeServiceBehavior">
<host>
<baseAddresses>
<add baseAddress="http://localhost:8000/FacadeService"/>
</baseAddresses>
</host>
<endpoint address="http://localhost:8000/FacadeService"
binding="wsHttpBinding"
bindingConfiguration="Binding1"
contract="Microsoft.ServiceModel.Samples.ICalculator"/>
</service>
</services>
<client>
<endpoint name=""
address="net.tcp://contoso.com:8001/BackendService"
binding="customBinding"
bindingConfiguration="ClientBinding"
contract="Microsoft.ServiceModel.Samples.ICalculator"/>
</client>
<bindings>
<wsHttpBinding>
<binding name="Binding1">
<security mode="Message">
<message clientCredentialType="UserName"/>
</security>
</binding>
</wsHttpBinding>
<customBinding>
<binding name="ClientBinding">
<security authenticationMode="UserNameOverTransport"/>
<windowsStreamSecurity/>
<tcpTransport/>
</binding>
</customBinding>
</bindings>
<behaviors>
<serviceBehaviors>
<behavior name="FacadeServiceBehavior">
<serviceMetadata httpGetEnabled="True"/>
<serviceCredentials>
<serviceCertificate findValue="Contoso.com"
storeLocation="LocalMachine"
storeName="My"
x509FindType="FindBySubjectName" />
<userNameAuthentication userNamePasswordValidationMode="Custom"
customUserNamePasswordValidatorType="Microsoft.ServiceModel.Samples.MyUserNamePasswordValidator, FacadeService"/>
</serviceCredentials>
</behavior>
</serviceBehaviors>
</behaviors>
</system.serviceModel>
</configuration>
Client
Codice
Nel codice seguente viene illustrato come creare il client che comunica con il sottosistema attendibile utilizzando la protezione del messaggio sul protocollo HTTP e un nome utente e una password per l'autenticazione.
// Create the binding.
WSHttpBinding subsystemBinding = new WSHttpBinding();
subsystemBinding.Security.Mode = SecurityMode.Message;
subsystemBinding.Security.Message.ClientCredentialType =
MessageCredentialType.UserName;
// Create the endpoint address.
EndpointAddress ea = new
EndpointAddress("http://www.cohowinery.com:8000/FacadeService");
CalculatorClient client = new CalculatorClient(subsystemBinding, ea);
// Configure client with valid machine or domain account (username,password)
client.ClientCredentials.UserName.UserName = username;
client.ClientCredentials.UserName.Password = password.ToString();
// Call the Multiply service operation.
double value1 = 39D;
double value2 = 50.44D;
double result = client.Multiply(value1, value2);
Console.WriteLine("Multiply({0},{1}) = {2}", value1, value2, result);
//Closing the client gracefully closes the connection and cleans up resources
client.Close();
' Create the binding.
Dim subsystemBinding As New WSHttpBinding()
subsystemBinding.Security.Mode = SecurityMode.Message
subsystemBinding.Security.Message.ClientCredentialType = MessageCredentialType.UserName
' Create the URI for the endpoint.
Dim ea As New EndpointAddress("http://www.cohowinery.com:8000/FacadeService")
Dim client As New CalculatorClient(subsystemBinding, ea)
' Configure client with valid machine or domain account (username,password)
client.ClientCredentials.UserName.UserName = username
client.ClientCredentials.UserName.Password = password.ToString()
' Call the Multiply service operation.
Dim value1 As Double = 39
Dim value2 As Double = 50.44
Dim result As Double = client.Multiply(value1, value2)
Console.WriteLine("Multiply({0},{1}) = {2}", value1, value2, result)
'Closing the client gracefully closes the connection and cleans up resources
client.Close()
Impostazione
Nel codice seguente viene configurato il client in modo che utilizzi la protezione del messaggio sul protocollo HTTP e un nome utente e una password per l'autenticazione. Il nome utente e la password possono essere specificati solo tramite codice (non è configurabile).
<?xml version="1.0" encoding="utf-8" ?>
<configuration>
<system.serviceModel>
<client>
<endpoint name=""
address="http://www.cohowinery.com:8000/FacadeService"
binding="wsHttpBinding"
bindingConfiguration="Binding1"
behaviorConfiguration="ClientUserNameBehavior"
contract="Microsoft.ServiceModel.Samples.ICalculator"/>
</client>
<bindings>
<wsHttpBinding>
<binding name="Binding1">
<security mode="Message">
<message clientCredentialType="UserName"/>
</security>
</binding>
</wsHttpBinding>
</bindings>
<behaviors>
<endpointBehaviors>
<behavior name="ClientUserNameBehavior">
<clientCredentials>
<serviceCertificate>
<authentication certificateValidationMode="PeerOrChainTrust"/>
</serviceCertificate>
</clientCredentials>
</behavior>
</endpointBehaviors>
</behaviors>
</system.serviceModel>
</configuration>
