Esercitazione sul generatore di gemelli digitali (anteprima) parte 3: Definire relazioni semantiche tra entità

In questa sezione dell'esercitazione si usa la funzionalità di contestualizzazione del generatore di gemelli digitali per rappresentare le relazioni tra le entità.

Importante

Questa funzionalità si trova in Anteprima.

Creare relazioni

Nell'area di disegno semantica seguire questa procedura per creare cinque relazioni.

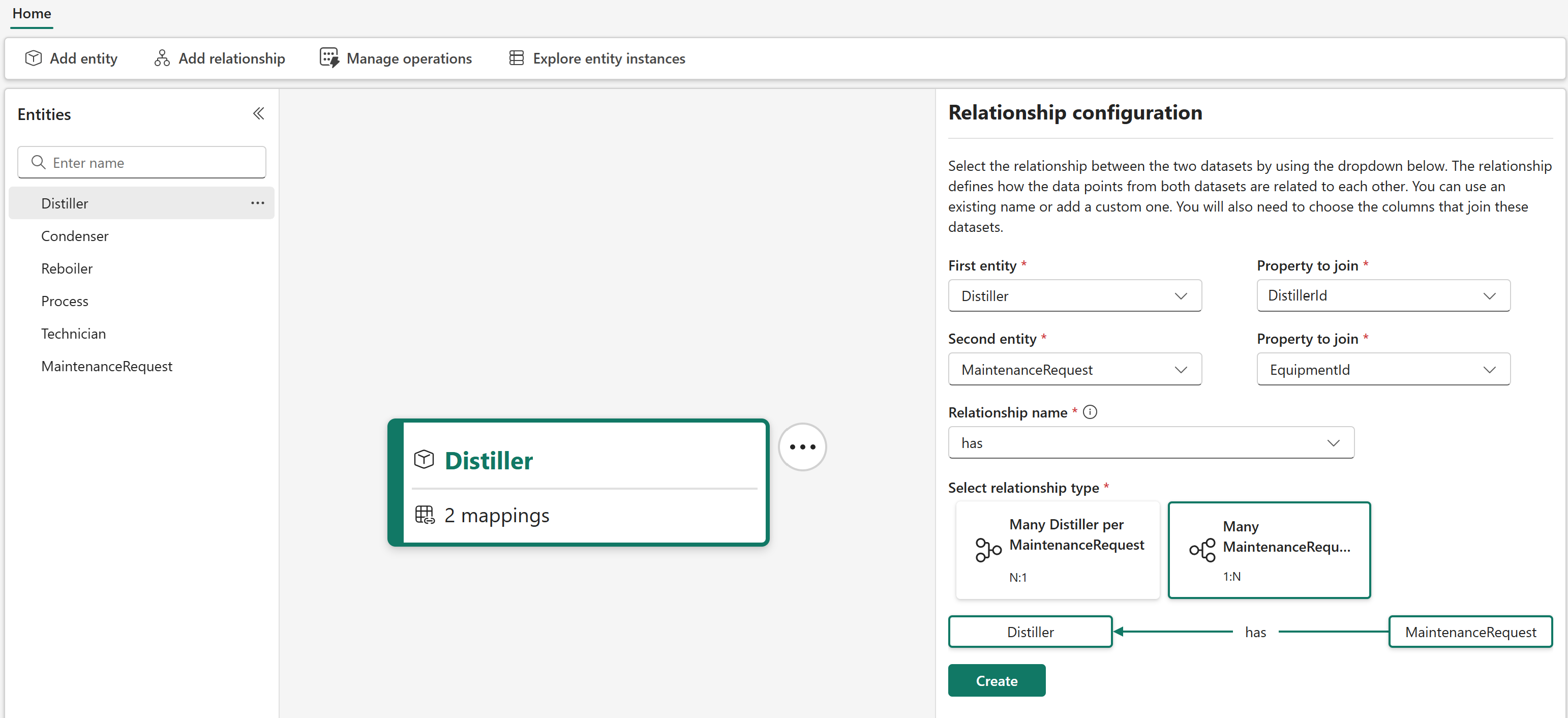

1. Creare una relazione Distiller ha RichiestaDiManutenzione.

   1. Selezionare Distiller nell'elenco delle entità. Creare una relazione selezionando il pulsante Aggiungi relazione o ... a destra di Distiller e quindi Aggiungi relazione dal menu di overflow.

      Screenshot dell'aggiunta di una relazione.

   2. Per la First entity, mantenere Distiller ed eseguire il join sulla proprietà DistillerId.

   3. Per la Seconda entità, selezionare MaintenanceRequest e fare join sulla proprietà EquipmentId.

   4. Per il Nome relazione, inserisci has.

   5. Per Seleziona tipo di relazione selezionare 1:N. Questa scelta indica che più richieste di manutenzione possono essere gestite da un singolo distillatore.

   6. Fare clic su Crea.

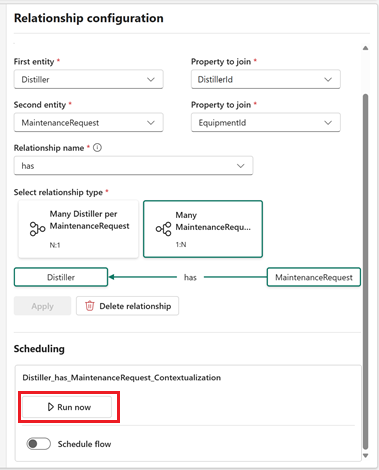

   7. Nella sezione Pianificazione visualizzata sotto la configurazione della relazione selezionare Esegui adesso.

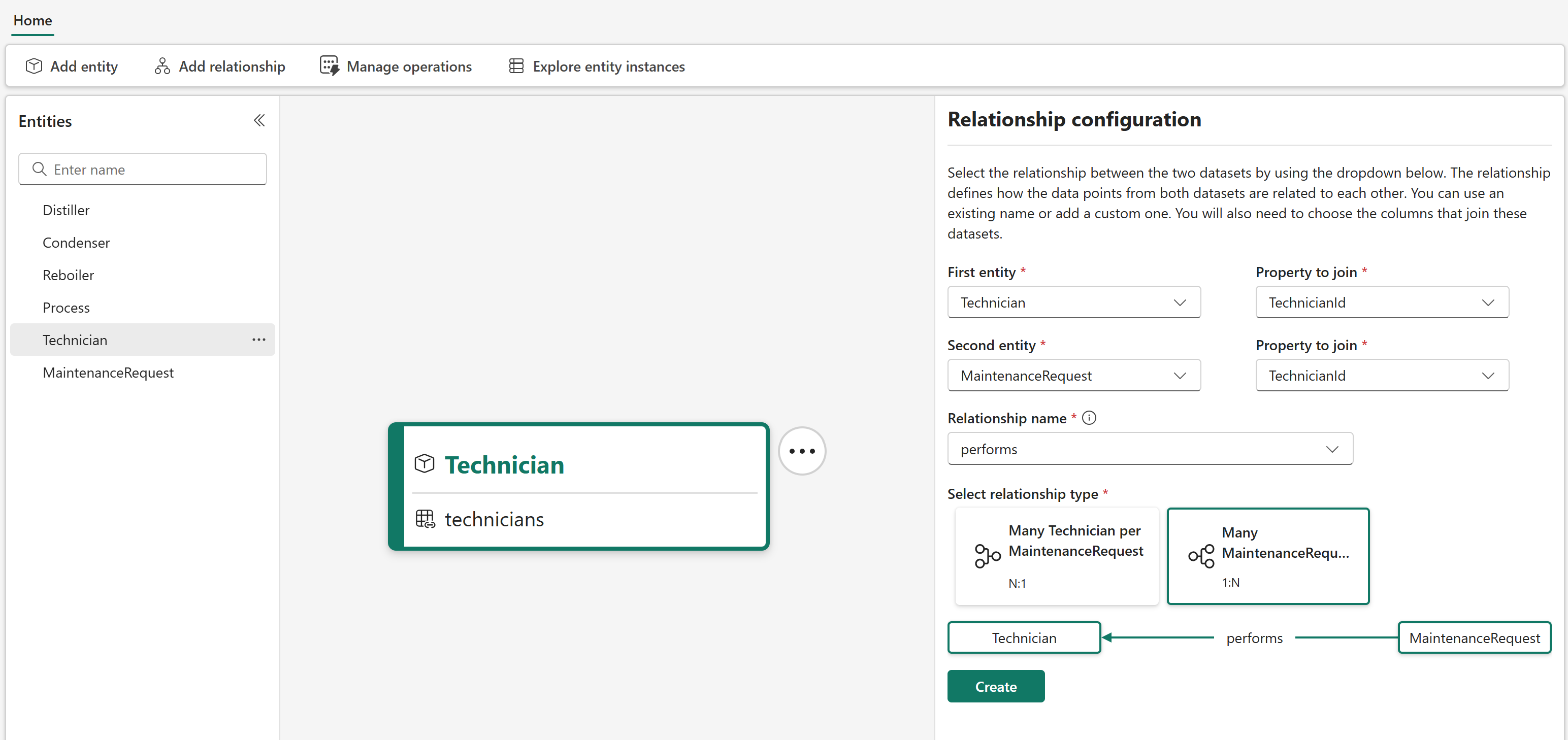

2. Creare una relazione il Tecnico esegue la Richiesta di Manutenzione.

   1. Selezionare Tecnico nell'elenco delle entità e aggiungere una relazione.

   2. Per First entity, mantenere Technician e associare alla proprietà TechnicianId.

   3. Per la Seconda entità, selezionare MaintenanceRequest e associare alla proprietà TechnicianId.

   4. Per Nome relazione inserire esegue.

   5. Per Seleziona tipo di relazione selezionare 1:N. Questa scelta indica che più richieste di manutenzione possono essere gestite da un singolo tecnico.

   6. Fare clic su Crea.



   7. Nella sezione Pianificazione visualizzata sotto la configurazione della relazione selezionare Esegui adesso.

3. Creare una relazione Distiller isPartOf Process.

   1. Selezionare Distiller nell'elenco delle entità e aggiungere una relazione.
   2. Per la Prima entità, conservare Distiller e unire sulla proprietà SiteId.
   3. Per la Seconda entità, selezionare Processo ed eseguire un join sulla proprietà SiteId.
   4. Per Nome relazione, immettere isPartOf.
   5. Per Seleziona tipo di relazione selezionare N:1. Questa scelta indica che molti distilleri possono essere coinvolti in un unico processo di selezione.
   6. Fare clic su Crea.
   7. Nella sezione Pianificazione visualizzata sotto la configurazione della relazione selezionare Esegui adesso.

4. Creare una relazione Reboiler isPartOf Process.

   1. Selezionare Reboiler nell'elenco delle entità e aggiungere una relazione.
   2. Per la Prima entità mantenere Reboiler e collegare alla proprietà SiteId.
   3. Per Seconda entità, selezionare Processo ed effettuare un join sulla proprietà SiteId.
   4. Per il nome della relazione, selezionare isPartOf.
   5. Per Seleziona tipo di relazione selezionare N:1. Questa scelta indica che molti riattivatori possono essere coinvolti in un unico processo di distillazione.
   6. Fare clic su Crea.
   7. Nella sezione Pianificazione visualizzata sotto la configurazione della relazione selezionare Esegui adesso.

5. Creare una relazione Condenser isPartOf Process.

   1. Selezionare Condenser nell'elenco delle entità e aggiungere una relazione.
   2. Per First entity, mantenere Condenser ed effettuare il join sulla proprietà SiteId.
   3. Per la Seconda entità, selezionare Processo ed eseguire un join sulla proprietà SiteId.
   4. Per Nome relazione selezionare isPartOf.
   5. Per Seleziona tipo di relazione selezionare N:1. Questa scelta indica che molti condensatori possono essere coinvolti in un unico processo di sintesi.
   6. Fare clic su Crea.
   7. Nella sezione Pianificazione visualizzata sotto la configurazione della relazione selezionare Esegui adesso.

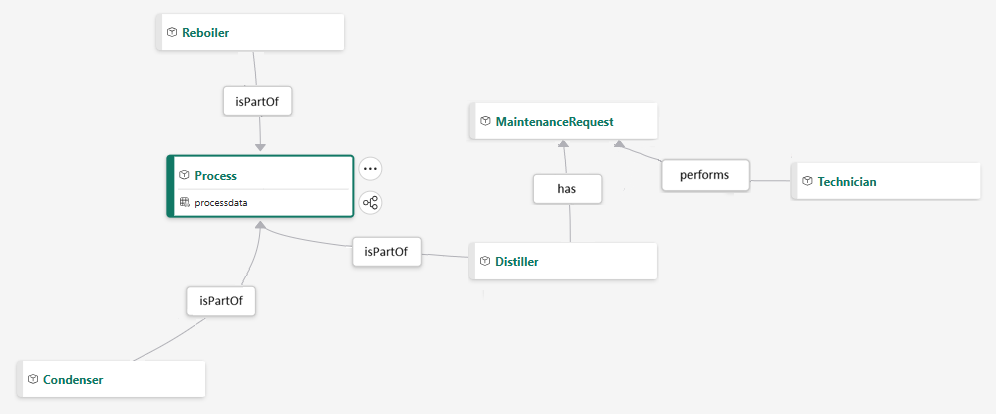

Ecco una rappresentazione di tutte le relazioni create in questa sezione. Le sezioni di questo diagramma sono visibili dall'area di disegno semantica, allineate al centro di ogni entità.

Controllare lo stato della contestualizzazione

Dopo aver aggiunto tutte le relazioni, controllare lo stato delle operazioni di contestualizzazione per verificare che siano state completate correttamente.

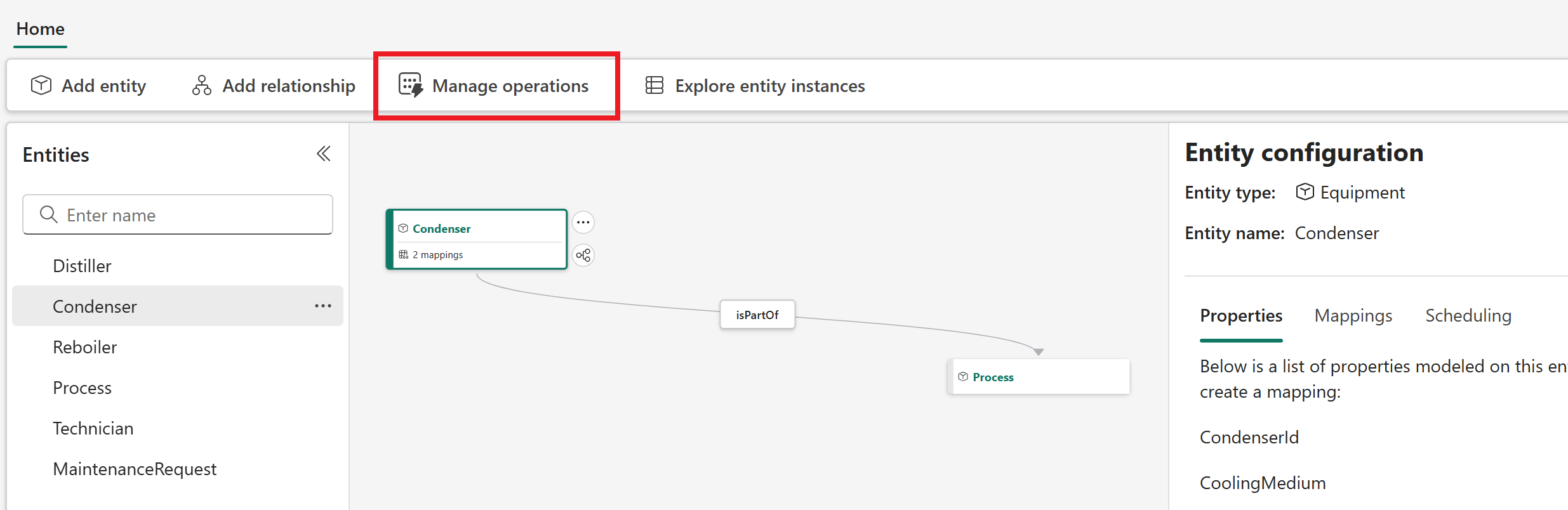

Selezionare il pulsante Gestisci operazioni .

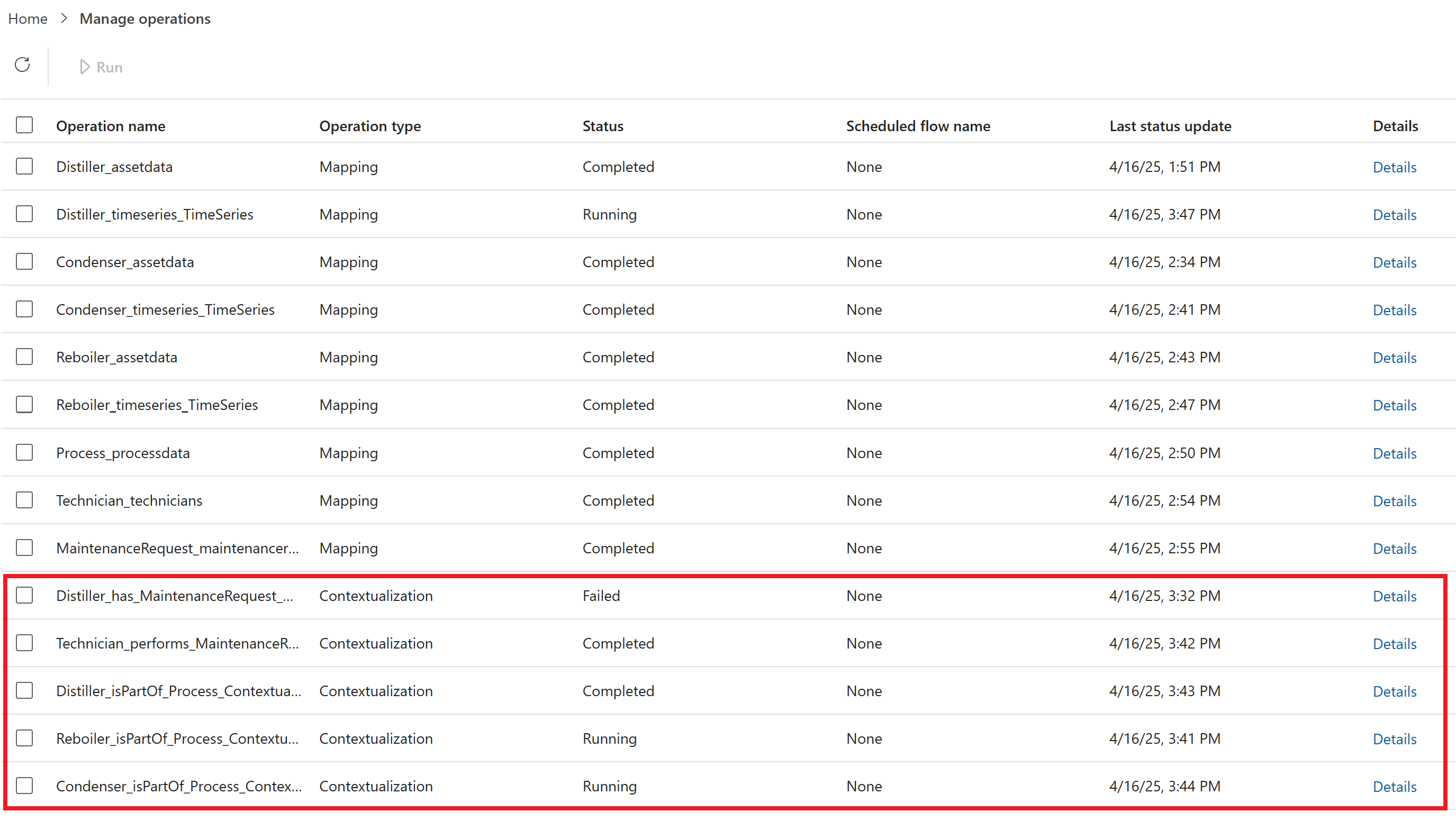

La scheda Gestisci operazioni mostra un elenco delle operazioni insieme al relativo stato. Cercare le operazioni di tipo contestualizzazione per verificarne lo stato.

Attendere il completamento di tutti i mapping prima di passare alla parte successiva dell'esercitazione.

Passo successivo

Parte 4 dell'esercitazione: Esplorare l'ontologia
