Informazioni sulla rete peer-to-peer

I dispositivi nelle reti SNA orientate ai peer partecipano ad Advanced Peer-to-Peer Networking (APPN). Ogni dispositivo, noto come unità fisica di tipo 2.1 (PU 2.1), gestisce tutte le funzioni di routing di rete, nonché le normali attività di calcolo e le applicazioni.

Le unità logiche LU 6.2 sono associate ai dispositivi PU 2.1. I dispositivi in una rete APPN vengono visualizzati come entità LU 6.2 (dette anche entità APPC LU). I programmi eseguiti in questi dispositivi sono denominati programmi di transazione(TP).

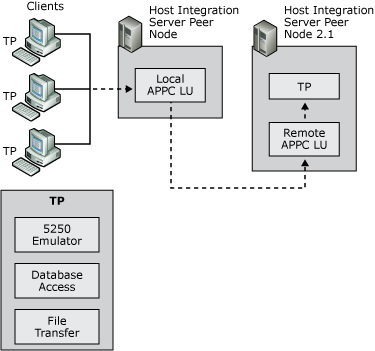

Diagramma della rete SNA orientata ai peer

APPC consente ai TP in diversi sistemi APPN di comunicare direttamente tra loro attraverso una rete APPN. Nelle reti APPN, Host Integration Server fornisce il supporto per il protocollo APPC ed emula un nodo di rete a basso livello (LEN) PU 2.1.

Nell'ambiente IBM i, APPC viene usato per un'ampia gamma di applicazioni, tra cui:

• Accesso 5250

• Accesso TN5250

• Trasferimento di file

  I TP usano nomi LU 6.2 per accedere ad altri sistemi e ad altri programmi di transazione, come illustrato nella figura seguente. Con Host Integration Server, un programma di transazione, ad esempio un emulatore di terminale 5250, può anche usare un alias LU APPC per accedere a un altro TP. In questo caso, l'alias LU corrisponde a un nome LU realmente utilizzato per accedere al TP dell'altro sistema.

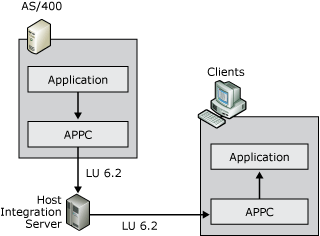

  Diagramma dei programmi di transazione in APPC

  APPC usa coppie di unità di elaborazione per facilitare la comunicazione simultanea bidirezionale tra programmi di transazione. A tale scopo, un lu locale e un lu remoto vengono definiti in ogni dispositivo nella rete APPN.

  La percezione delle LUs locali e remote dipende dal sistema che si sta configurando. Quando si configura Host Integration Server, l'APPC LU locale corrisponde al computer Host Integration Server e l'LU remota corrisponde a IBM i. Le unità logiche locali in un sistema comunicano con unità logiche remote in un altro sistema. Se si visualizza la configurazione da un punto di vista IBM i, il computer Host Integration Server è il sistema remoto e IBM i è il sistema locale.

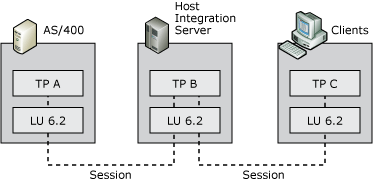

  Diagramma dei componenti di conversazione in APPC

  Quando un TP di rete client/server, ad esempio un emulatore di terminale 5250, richiede una conversazione con un TP sul sistema IBM i (sistema remoto), il server (sistema locale) agisce per conto della richiesta client e negozia una sessione LU 6.2 - LU 6.2 a IBM i. I dati inviati o ricevuti dal tp ibm i vengono gestiti dal server e inviati al client TP tramite il protocollo client/server selezionato. Questo è illustrato nella figura precedente.
