Esercitazione: Creazione di una tabella dati

La per la creazione e la formattazione di una tabella tramite dati di streaming consente di strutturare intenzionalmente le informazioni per l'archiviazione e l'analisi.

In questa esercitazione si apprenderà come:

• Usare intervalli denominati training per fare riferimento agli intervalli di dati di streaming.
• Creare una tabella vuota in un foglio di Excel separato.
• Usare i riferimenti strutturati per riempire la tabella con i valori dei dati di streaming da Dati in intervalli denominati.

Prerequisiti

• Data Streamer abilitato
• Flusso di dati del sensore in dati nella pagina di Excel

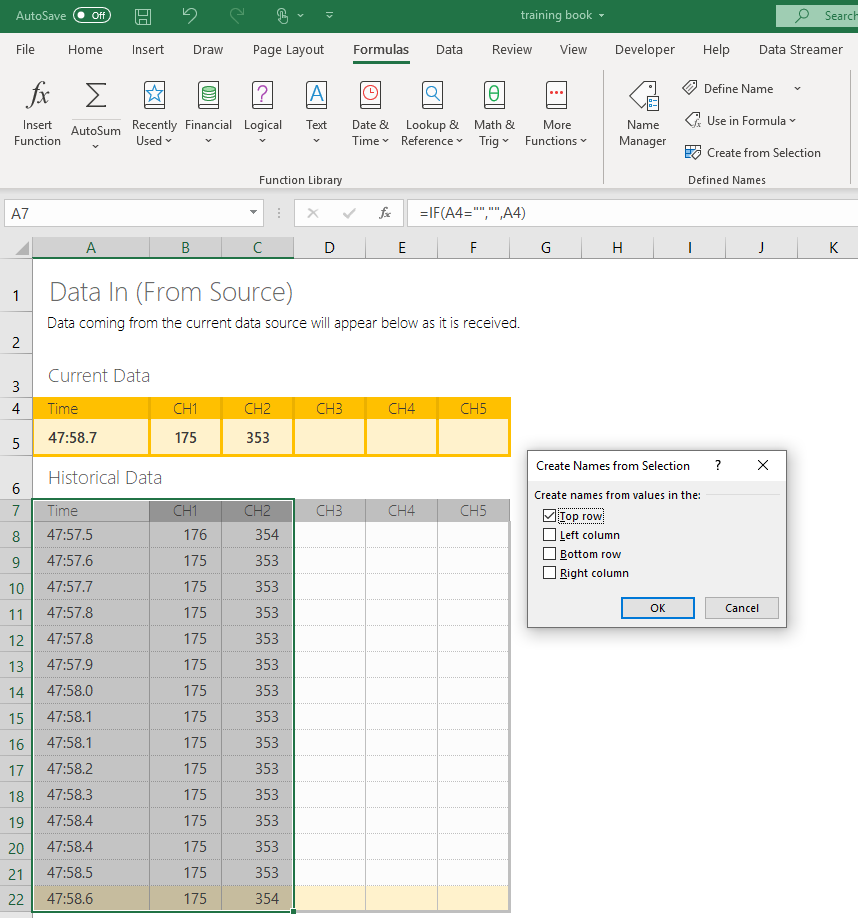

Definire intervalli denominati per i dati di streaming

1. Aprire il foglio di lavoro Dati in nella cartella di lavoro.
2. Selezionare l'intervallo di dati completo in Dati cronologici, incluse le intestazioni trovate nella riga 7.
3. Passare a Formula crea > da selezione.
4. Nella finestra di dialogo Crea nomi da selezione designare il percorso che contiene le etichette selezionando la casella di controllo Riga superiore .
5. Selezionare OK.

Excel assegna un nome agli intervalli di celle in base alle etichette dei canali. Questi elementi possono essere modificati più avanti in Gestione nomi formule>.

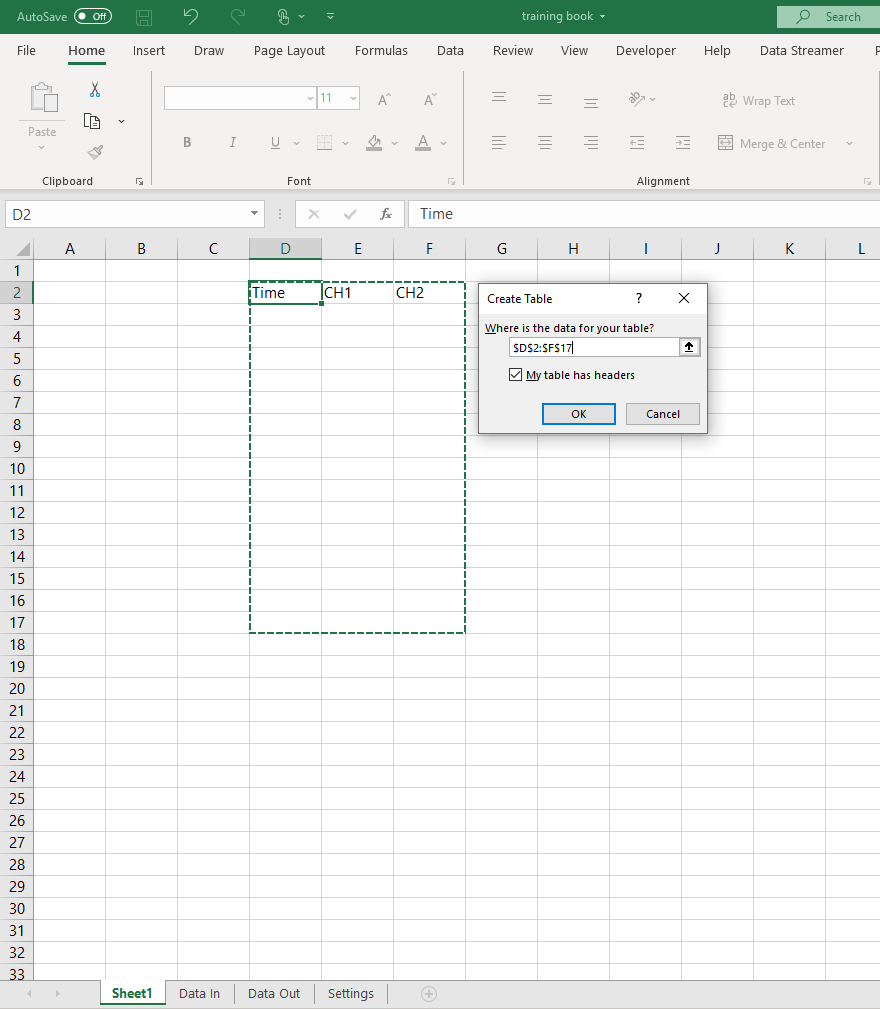

Creare una tabella vuota

1. In un foglio di lavoro vuoto selezionare una cella e digitare Ora come nome della prima colonna.
2. Continuando una cella a destra, digitare il nome della prima colonna di dati.
3. Ripetere per tutti i canali dati desiderati da Data In.
4. Con una cella di intestazione selezionata, passare a Inserisci > tabella.
5. Selezionare dall'intestazione Time e trascinare per aggiungere il numero necessario di righe di dati in modo che corrispondano a Data In. In alternativa, è sufficiente sostituire l'ultimo numero nella selezione dell'intervallo per includere tutte le righe desiderate.
6. Selezionare la casella Per tabella personale sono disponibili intestazioni.
7. Fare clic su OK.

Questo foglio di lavoro dispone ora di una tabella vuota, che ora può essere riempita tramite formule.

Compilare la tabella con i valori dei dati di streaming

1. In una cella esterna alla tabella prendere nota della frequenza in secondi dei dati di streaming. [#Note] Ad esempio: se si ha un intervallo di 20 ms tra i dati, tenere presente che la frequenza è .02.
2. Assegnare alla cella il DataRatenome .
3. In una cella della colonna Ora immettere la formula =(ROW()-ROW([#Headers])-1)*DataRate. In questo modo si ottiene un intervallo di tempo coerente per i dati.
4. Nella seconda colonna immettere la formula =INDEX(CH1_,ROW()-ROW([#Headers])).
5. Ripetere per tutti i canali desiderati di intervalli denominati, sostituendo CH1_ con gli intervalli denominati validi.

Questa tabella è ora piena di dati di streaming.
