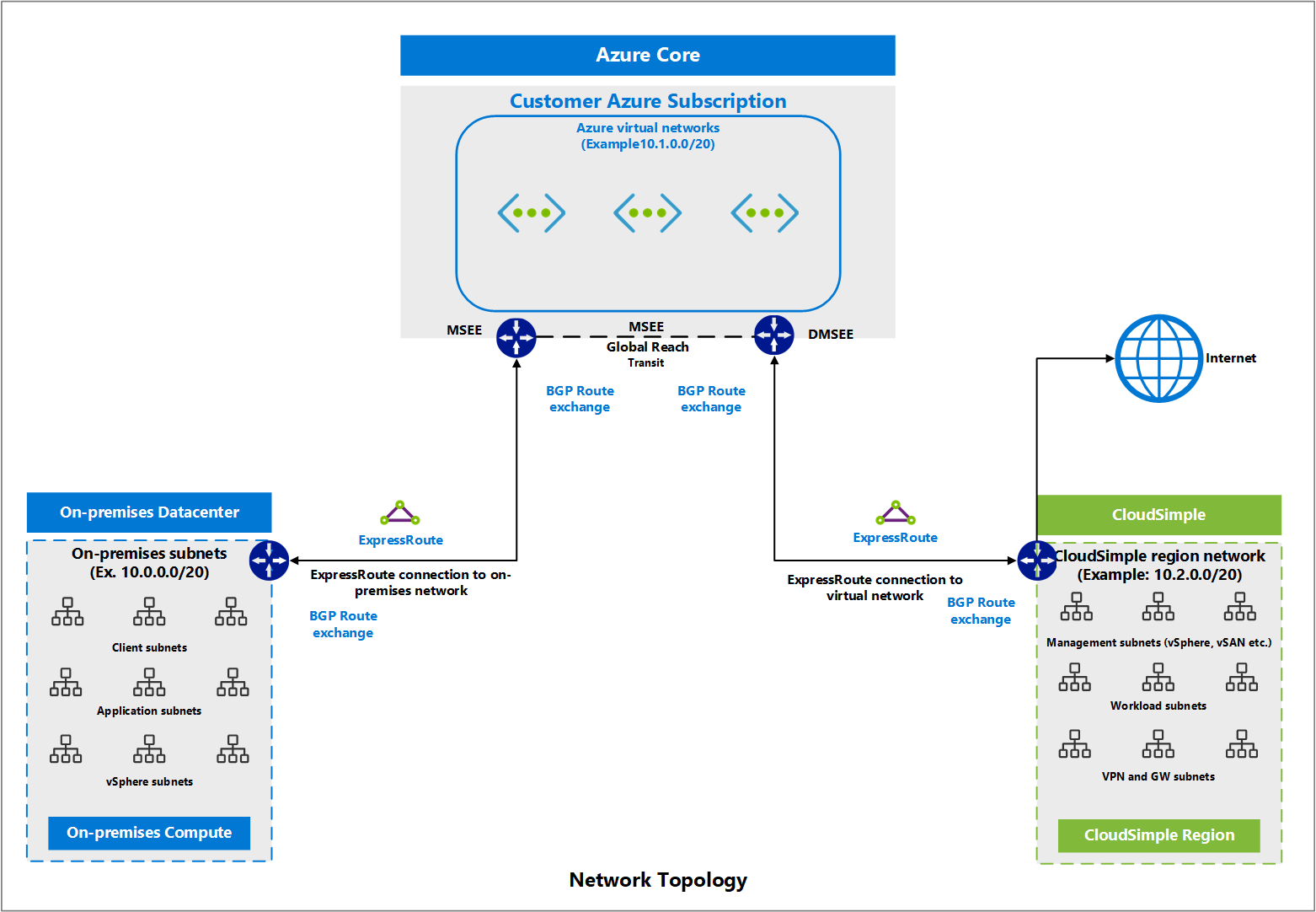

CloudSimple fornisce una rete per area in cui viene distribuito il servizio CloudSimple. La rete è un singolo spazio indirizzi TCP Layer 3 con routing abilitato per impostazione predefinita. Tutti i cloud privati e le subnet create in questa area possono comunicare tra loro senza alcuna configurazione aggiuntiva. È possibile creare gruppi di porte distribuite in vCenter usando le VLAN.
VLAN
Viene creata una rete VLAN (livello 2) per ogni cloud privato. Il traffico di livello 2 rimane entro il limite di un cloud privato, consentendo di isolare il traffico locale all'interno del cloud privato. Una VLAN creata nel cloud privato può essere usata per creare gruppi di porte distribuite solo in tale cloud privato. Una VLAN creata in un cloud privato viene configurata automaticamente in tutti i commutatori connessi agli host di un cloud privato.
Sottoreti
È possibile creare una subnet quando si crea una VLAN definendo lo spazio indirizzi della subnet. Un indirizzo IP dallo spazio indirizzi viene assegnato come gateway di sottorete. A ogni cliente e area geografica viene assegnato un singolo spazio indirizzi privato di livello 3. È possibile configurare qualsiasi spazio di indirizzi RFC 1918 non sovrapposto, utilizzando la propria rete locale aziendale o la rete virtuale di Azure, nella propria area di rete.
Tutte le subnet possono comunicare tra loro per impostazione predefinita, riducendo il sovraccarico di configurazione per il routing tra cloud privati. I dati orientati est-ovest tra PC nella stessa regione rimangono nella stessa rete di livello 3 e vengono trasferiti tramite l'infrastruttura di rete locale all'interno della regione. Non è necessaria alcuna uscita per la comunicazione tra cloud privati in un'area. Questo approccio elimina qualsiasi penalizzazione delle prestazioni della rete WAN/in uscita durante la distribuzione di carichi di lavoro diversi in cloud privati diversi.
Intervallo CIDR delle subnet vSphere/vSAN
Un cloud privato viene creato come uno stack VMware isolato (host ESXi, vCenter, vSAN e NSX) gestito da un server vCenter. I componenti di gestione vengono distribuiti nella rete selezionata per le subnet vSphere/vSAN CIDR. L'intervallo CIDR di rete è suddiviso in subnet diverse durante la distribuzione.
- Prefisso dell'intervallo CIDR minimo per le subnet vSphere/vSAN: /24
- Prefisso di intervallo CIDR per subnet vSphere/vSAN massimo: /21
Attenzione
Gli indirizzi IP nell'intervallo CIDR vSphere/vSAN sono riservati per l'uso da parte dell'infrastruttura del cloud privato. Non usare l'indirizzo IP in questo intervallo in alcuna macchina virtuale.
Limiti di intervallo CIDR per le subnet di vSphere/vSAN
La selezione delle dimensioni dell'intervallo CIDR delle subnet vSphere/vSAN ha un impatto sulle dimensioni del cloud privato. La tabella seguente mostra il numero massimo di nodi che è possibile avere in base alle dimensioni delle subnet vSphere/vSAN CIDR.
| Lunghezza del prefisso CIDR delle subnet vSphere/vSAN specificate | Numero massimo di nodi |
|---|---|
| /24 | 26 |
| 23/ | 58 |
| /22 | 118 |
| /21 | 220 |
Subnet di gestione create in un cloud privato
Quando si crea un cloud privato, vengono create le subnet di gestione seguenti.
- Gestione del sistema. VLAN e subnet per la rete di gestione degli host ESXi, il server DNS, il server vCenter.
- VMotion. VLAN e subnet per la rete vMotion degli host ESXi.
- VSAN. VLAN e subnet per la rete vSAN degli host ESXi.
- NsxtEdgeUplink1. VLAN e subnet per gli uplink VLAN a una rete esterna.
- NsxtEdgeUplink2. VLAN e subnet per gli uplink VLAN a una rete esterna.
- NsxtEdgeTransport. VLAN e subnet per le zone di trasporto controllano la portata delle reti di livello 2 in NSX-T.
- NsxtHostTransport. VLAN e subnet per la zona di trasporto degli host.
Suddivisione dell'intervallo CIDR della rete di gestione
L'intervallo CIDR delle subnet vSphere/vSAN specificato è suddiviso in più subnet. Nella tabella seguente viene illustrato un esempio di scomposizione per i prefissi consentiti. L'esempio usa 192.168.0.0 come intervallo CIDR.
Esempio:
| CIDR/prefisso delle subnet vSphere/vSAN specificate | 192.168.0.0/21 | 192.168.0.0/22 | 192.168.0.0/23 | 192.168.0.0/24 |
|---|---|---|---|---|
| Gestione del sistema | 192.168.0.0/24 | 192.168.0.0/24 | 192.168.0.0/25 | 192.168.0.0/26 |
| vMotion | 192.168.1.0/24 | 192.168.1.0/25 | 192.168.0.128/26 | 192.168.0.64/27 |
| vSAN | 192.168.2.0/24 | 192.168.1.128/25 | 192.168.0.192/26 | 192.168.0.96/27 |
| Trasporto Host di NSX-T | 192.168.4.0/23 | 192.168.2.0/24 | 192.168.1.0/25 | 192.168.0.128/26 |
| NSX-T Trasporto Edge | 192.168.7.208/28 | 192.168.3.208/28 | 192.168.1.208/28 | 192.168.0.208/28 |
| NSX-T Edge Uplink1 | 192.168.7.224/28 | 192.168.3.224/28 | 192.168.1.224/28 | 192.168.0.224/28 |
| NSX-T Edge uplink2 | 192.168.7.240/28 | 192.168.3.240/28 | 192.168.1.240/28 | 192.168.0.240/28 |
