Elementi del grafico

L'immagine di un grafico è costituita da vari elementi quali legende, assi, serie ed altri elementi del grafico.Ciascun elemento del grafico corrisponde a un oggetto.

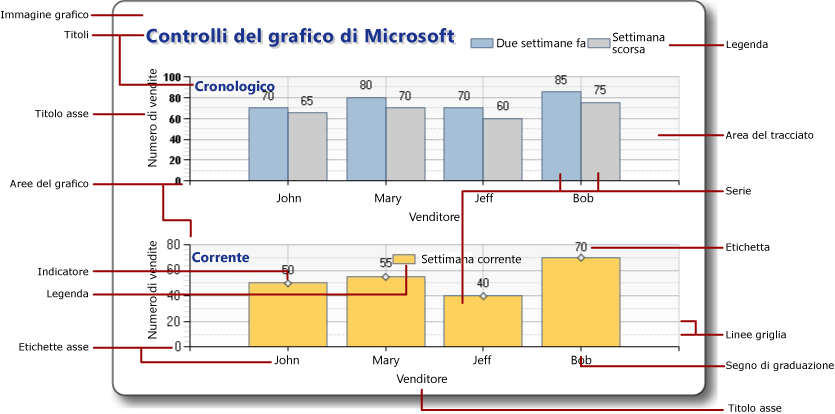

Nell'illustrazione riportata di seguito vengono mostrati molti degli elementi presenti nell'immagine del grafico.

• Immagine del grafico
  L'immagine del grafico rappresenta l'immagine generata corrispondente alla classe Chart radice.

• Serie
  Un gruppo di punti dati correlati.Ciascuna serie dispone di un tipo di grafico associato.Il numero di serie che possono essere visualizzate in un grafico e il modo in cui tali serie vengono visualizzate, dipendono dal tipo di grafico specificato.

  Questo elemento corrisponde alla classe Series.

• Area grafico
  Un'area rettangolare utilizzata per tracciare serie, etichette, assi, linee griglia, segni di graduazione e altro.A seconda del tipo di grafico, sarà possibile tracciare più serie in un'area grafico.Questo elemento corrisponde alla classe ChartArea.

• Area del tracciato
  Area rettangolare all'interno dell'area grafico utilizzata per tracciare serie e linee griglia del grafico.Etichette, segni di graduazione e titoli degli assi vengono invece disegnati all'esterno dell'area del tracciato, ma all'interno dell'area grafico.Per impostare l'area del tracciato, utilizzare la proprietà InnerPlotPosition.

• Titolo
  Titolo all'interno dell'immagine del grafico.È possibile aggiungere qualsiasi numero di titoli nell'immagine del grafico.

• Etichetta di un asse
  Etichetta visualizzata su un asse.Se non sono fornite etichette personalizzate, viene generata automaticamente.Questo elemento corrisponde alla classe Label.

• Titolo di un asse
  Titolo di un asse descrittivo di ciò che l'asse rappresenta.

• Legenda
  Legenda nell'immagine del grafico.In un'immagine del grafico possono essere presenti più legende.Questo elemento corrisponde a un elemento della raccolta Legend.

• Linee griglia
  Linee griglia orizzontali e verticali visualizzate in genere in corrispondenza dei segni di graduazione.Questo elemento corrisponde alla classe Grid.

• Segni di graduazione
  Segni di graduazione sugli assi, visualizzati in genere in corrispondenza delle linee griglia.Questo elemento corrisponde alla classe TickMark.

• Etichetta
  Etichetta descrittiva di un punto dati.
