Pianificare i requisiti di larghezza di banda

  • Articolo

In questo articolo sono contenuti consigli generali relativi agli intervalli di larghezza di banda e latenza per le soluzioni Microsoft Office SharePoint Server e sono inoltre inclusi i risultati dei test per operazioni comuni basate su combinazioni specifiche di larghezza di banda e latenza.

Contenuto dell'articolo:

  • Intervalli di larghezza di banda consigliati

  • Tempi medi di caricamento delle pagine per le operazioni utente comuni

  • Tempi medi di caricamento delle pagine per le operazioni utente complesse

  • Tempo stimato per la ricerca per indicizzazione del contenuto

  • Ambiente di lavoro e strumenti di testing WAN

Per determinare quale delle soluzioni di distribuzione supportate implementare per distribuire Office SharePoint Server è fondamentale considerare la larghezza di banda di rete disponibile e le latenze tra i siti. La latenza è il tempo necessario per il trasferimento di un pacchetto da un punto all'altro di una rete. I consigli e i risultati dei test inclusi in questo documento di riferimento si basano sulla latenza misurata in modo unidirezionale, senza round trip. La latenza può influire sulla pianificazione delle distribuzioni geografiche in cui i dati vengono trasferiti attraverso collegamenti WAN che connettono più città, stati, aree geografiche, paesi o continenti.

Per misurare la latenza associata agli utenti, utilizzare lo strumento Ping (ping.exe) e misurare la latenza dal computer client al server Web nella server farm. Dividere il risultato del round trip per due. Per misurare la latenza tra due data center che ospitano server della stessa farm, utilizzare lo strumento Ping e misurare la latenza da un server Web nel data center remoto al server database nel data center primario. Dividere il risultato del round trip per due.

In questo articolo sono inclusi i risultati di test basati su destinazioni con specifiche larghezze di banda e latenze per i fattori seguenti:

  • Tempi medi di caricamento delle pagine

  • Tempo stimato per eseguire la ricerca per indicizzazione del contenuto in una rete WAN

I consigli e le statistiche sulla larghezza di banda contenuti in questo documento di riferimento si basano sui risultati dei test prodotti nel Microsoft Technology Center (MTC) di Austin, Texas. I clienti Microsoft possono utilizzare uno qualsiasi dei laboratori MTC in tutto il mondo o il Microsoft Enterprise Engineering Center di Redmond per estendere questa attività di testing ai propri scenari di distribuzione. Per ulteriori informazioni, vedere di seguito:

Importante   Tutti i risultati dei test descritti in questo documento sono stati generati in un ambiente simulato senza personalizzazioni. Tali risultati rappresentano i tempi di risposta minimi previsti in un ambiente WAN. L'applicazione di personalizzazioni, l'utilizzo di più servizi e caratteristiche e un'infrastruttura di rete aggiuntiva comporteranno un aumento dei tempi di risposta.

Intervalli di larghezza di banda consigliati

In questa sezione sono specificati gli intervalli di larghezza di banda generalmente consigliati per ognuna delle tre soluzioni descritte in Soluzioni globali per Office SharePoint Server supportate (centrale, centrale con siti regionali e distribuita). I consigli riportati nella tabella seguente si basano su una concorrenza degli utenti pari al 10%. I consigli per 10.000 utenti, ad esempio, presuppongono che solo 1.000 utenti inviino contemporaneamente una richiesta di visualizzazione di pagina.

Numero di utenti Centrale Centrale con siti regionali Distribuita

100-5.000

Intervalli di larghezza di banda di 3 megabit al secondo (Mbps) (dual T1) e superiori con latenze non superiori a 100 millisecondi (ms)

Intervalli di larghezza di banda di 1,5 Mbps (T1) e superiori con latenze non superiori a 100 ms

Intervalli di larghezza di banda di 1,5 Mbps (T1) e superiori con latenze non superiori a 100 ms

10.000

Intervalli di larghezza di banda di 3 Mbps (dual T1) e superiori con latenze non superiori a 250 ms

Intervalli di larghezza di banda di 1,5 Mbps (T1) e superiori con latenze non superiori a 500 ms

Intervalli di larghezza di banda di 1,5 Mbps (T1) e superiori con latenze non superiori a 500 ms

100.000

Intervalli di larghezza di banda di 3 Mbps (dual T1) e superiori con latenze non superiori a 250 ms

Intervalli di larghezza di banda di 1,5 Mbps (T1) e superiori con latenze non superiori a 500 ms

Intervalli di larghezza di banda di 1,5 Mbps (T1) e superiori con latenze non superiori a 500 ms

Tempi medi di caricamento delle pagine per le operazioni utente comuni

Il tempo medio di caricamento delle pagine viene definito calcolando il tempo, in secondi, necessario per la visualizzazione di una pagina Web richiesta. Viene misurato dal momento in cui un browser invia la richiesta di una pagina al momento in cui tutti i byte della pagina e tutte le immagini e le risorse dipendenti vengono ricevute dal server Web.

Il testing per questa categoria è stato basato sul rapporto di richieste di pagina seguente:

Pagina richiesta (solo lettura) Percentuale di richieste complessive

WSSHomePage

25

WSSSmallDocLibAllItems

14

WSSDocHTTPFetch

12

WSSGetListPageHtml

12

WSSSearch

11

WSSRSSList

10

WSSDispForm

9

WSSOutlookSync

7

I risultati del test indicano che i tempi di caricamento delle pagine aumentano drasticamente alle larghezze di banda pari a 512 kilobyte al secondo (KBps) e inferiori, come illustrato nel grafico seguente.

Grafico dell'utilizzo della larghezza di banda di Windows SharePoint Services

  • Sull'asse x è indicato il tempo di risposta, espresso in secondi.

  • Sull'asse y sono indicate la larghezza di banda, in megabit al secondo, e la latenza, in millisecondi.

  • Ogni linea nel grafico rappresenta un numero specifico di utenti ed è basata su una concorrenza del 10%.

Nella tabella seguente sono elencati i risultati del test di caricamento delle pagine per le operazioni utente comuni:

Larghezza di banda e latenza 500 1.000 5.000 10.000 100.000

45 (T3),
latenza = 50 ms

< 1,5 sec

< 1,5 sec

< 1,5 sec

< 1,5 sec

< 1,5 sec

45 (T3),
latenza = 100 ms

< 2 sec

< 2 sec

< 2 sec

< 2 sec

< 2 sec

45 (T3),
latenza = 250 ms

< 4 sec

< 4,25 sec

< 4,25 sec

< 4,5 sec

< 4,5 sec

45 (T3),
latenza = 500 ms

< 7,5 sec

< 7,75 sec

< 7,75 sec

< 8 sec

< 8 sec

12 (8 T1),
latenza = 50 ms

< 1,5 sec

< 1,5 sec

< 1,5 sec

< 1,5 sec

< 1,5 sec

12 (8 T1),
latenza = 100 ms

< 2,5 sec

< 2,5 sec

< 2,5 sec

< 2,5 sec

< 2,5 sec

12 (8 T1),
latenza = 250 ms

< 4,5 sec

< 4,5 sec

< 4,5 sec

< 4,5 sec

< 4,5 sec

12 (8 T1),
latenza = 500 ms

< 8 sec

< 8 sec

< 8 sec

< 8 sec

< 8 sec

6 (quad T1),
latenza = 50 ms

< 2 sec

< 2 sec

< 2 sec

< 2 sec

< 2 sec

6 (quad T1),
latenza = 100 ms

< 2,5 sec

< 2,5 sec

< 2,5 sec

< 2,5 sec

< 2,5 sec

6 (quad T1),
latenza = 250 ms

< 5 sec

< 5 sec

< 5 sec

< 5 sec

< 5 sec

6 (quad T1),
latenza = 500 ms

< 8 sec

< 8 sec

< 8 sec

< 8,5 sec

< 8,5 sec

3 (dual T1),
latenza = 50 ms

< 3,5 sec

< 3,5 sec

< 4 sec

< 4 sec

< 4 sec

3 (dual T1),
latenza = 100 ms

< 4 sec

< 4 sec

< 4 sec

< 4 sec

< 4 sec

3 (dual T1),
latenza = 250 ms

< 4,5 sec

< 5 sec

< 5 sec

< 5 sec

< 5 sec

3 (dual T1),
latenza = 500 ms

< 8 sec

< 8 sec

< 8 sec

< 8,5 sec

< 8,5 sec

1,5 (T1),
latenza = 50 ms

< 6,5 sec

< 7,5 sec

< 7,5 sec

< 7,5 sec

< 7,5 sec

1,5 (T1),
latenza = 100 ms

< 7 sec

< 7,5 sec

< 7,5 sec

< 7,5 sec

< 8 sec

1,5 (T1),
latenza = 250 ms

< 7 sec

< 7,5 sec

< 7,5 sec

< 7,5 sec

< 7,5 sec

1,5 (T1),
latenza = 500 ms

< 8,5 sec

< 8,5 sec

< 9 sec

< 9 sec

< 9 sec

0,5 (512 K),
latenza = 50 ms

< 19 sec

< 19 sec

< 21 sec

< 21 sec

< 22 sec

0,5 (512 K),
latenza = 100 ms

< 19 sec

< 19 sec

< 21 sec

< 21 sec

< 22 sec

0,5 (512 K),
latenza = 250 ms

< 19 sec

< 19 sec

< 21 sec

< 21 sec

< 22 sec

0,5 (512 K),
latenza = 500 ms

< 20 sec

< 20 sec

< 21 sec

< 22 sec

< 23 sec

Tempi medi di caricamento delle pagine per le operazioni utente complesse

Le operazioni utente complesse includono il download e il caricamento dei file e l'inserimento di altre modifiche del contenuto che richiedono operazioni di scrittura.

Il testing per questa categoria è stato basato sul rapporto di richieste di pagina seguente:

Pagina richiesta (combinazione di lettura e scrittura) Percentuale di richieste complessive

WSSHomePage

25

WSSDocHTTPFetch

12

WSSGetListPageHtml

12

WSSDispForm

11

WSSSmallDocLibAllItems

9

WSSWebpartPage

8

WSSRSSList

7

WSSPutDocumentCoded

6

CreateTeamSite

4

WSSOutlookSync

4

WSSEditListItem

2

I risultati del test indicano che i tempi di esecuzione delle operazioni aumentano drasticamente alle larghezze di banda pari a 512 KBp e inferiori, come illustrato nel grafico seguente. I tempi di caricamento delle pagine pari a zero indicano il mancato completamento delle operazioni.

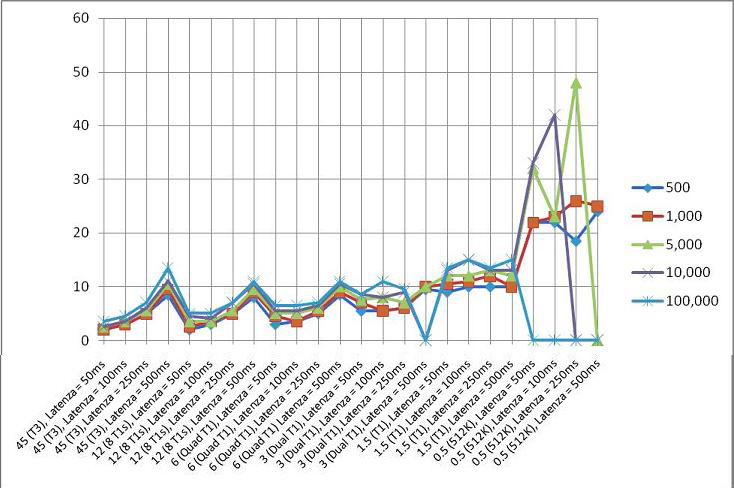

Pianificazione della larghezza di banda di Windows SharePoint Services

  • Sull'asse x è indicato il tempo di risposta, espresso in secondi.

  • Sull'asse y sono indicate la larghezza di banda, in megabit al secondo, e la latenza, in millisecondi.

  • Ogni linea nel grafico rappresenta un numero specifico di utenti ed è basata su una concorrenza del 10%.

Nella tabella seguente sono elencati i risultati del test di caricamento delle pagine per le operazioni utente complesse:

Nota

L'acronimo “DNF” indica che l'operazione non è terminata.

Larghezza di banda e latenza 500 1.000 5.000 10.000 100.000

45 (T3),
latenza = 50 ms

< 2 sec

< 2 sec

< 2,5 sec

< 2,5 sec

< 3,5 sec

45 (T3),
latenza = 100 ms

< 3 sec

< 3 sec

< 3,5 sec

< 3,5 sec

< 4,5 sec

45 (T3),
latenza = 250 ms

< 5 sec

< 5 sec

< 5,5 sec

< 6 sec

< 7 sec

45 (T3),
latenza = 500 ms

< 8,5 sec

< 9,5 sec

< 10,5 sec

< 11 sec

< 13,5 sec

12 (8 T1),
latenza = 50 ms

< 2 sec

< 2,5 sec

< 3,5 sec

< 4,5 sec

< 5 sec

12 (8 T1),
latenza = 100 ms

< 3 sec

< 3,5 sec

< 3,5 sec

< 4 sec

< 5 sec

12 (8 T1),
latenza = 250 ms

< 5 sec

< 5 sec

< 5,5 sec

< 7 sec

< 7 sec

12 (8 T1),
latenza = 500 ms

< 8 sec

< 9 sec

< 9,5 sec

< 10,5 sec

< 11 sec

6 (quad T1),
latenza = 50 ms

< 3 sec

< 4,5 sec

< 5 sec

< 5,5 sec

< 6,5 sec

6 (quad T1),
latenza = 100 ms

< 3,5 sec

< 3,5 sec

< 5 sec

< 5,5 sec

< 6,5 sec

6 (quad T1),
latenza = 250 ms

< 5 sec

< 5,5 sec

< 6 sec

< 6,5 sec

< 7 sec

6 (quad T1),
latenza = 500 ms

< 8,5 sec

< 9 sec

< 10 sec

< 10,5 sec

< 11 sec

3 (dual T1),
latenza = 50 ms

< 5,5 sec

< 7 sec

< 7,5 sec

< 8,5 sec

< 8,5 sec

3 (dual T1),
latenza = 100 ms

< 5,5 sec

< 5,5 sec

< 8 sec

< 8 sec

< 11 sec

3 (dual T1),
latenza = 250 ms

< 6 sec

< 6 sec

< 7 sec

< 9 sec

< 9,5 sec

3 (dual T1),
latenza = 500 ms

< 9,5 sec

< 10 sec

< 10 sec

DNF

DNF

1,5 (T1),
latenza = 50 ms

< 9 sec

< 10,5 sec

< 12 sec

< 13 sec

< 13,5 sec

1,5 (T1),
latenza = 100 ms

< 10 sec

< 11 sec

< 12 sec

< 15 sec

< 15 sec

1,5 (T1),
latenza = 250 ms

< 10 sec

< 12 sec

< 13 sec

< 13 sec

< 13,5 sec

1,5 (T1),
latenza = 500 ms

< 10 sec

< 10 sec

< 12 sec

< 13 sec

< 15 sec

0,5 (512 Kbps),
latenza = 50 ms

< 22 sec

< 22 sec

< 32 sec

< 33 sec

DNF

0,5 (512 Kbps),
latenza = 100 ms

< 22 sec

< 23 sec

< 23 sec

< 42 sec

DNF

0,5 (512 Kbps),
latenza = 250 ms

< 18,5 sec

< 26 sec

< 48 sec

DNF

DNF

0,5 (512 Kbps),
latenza = 500 ms

< 24 sec

< 25 sec

DNF

DNF

DNF

Tempo stimato per la ricerca per indicizzazione del contenuto

ll test della ricerca per indicizzazione è stato incentrato sull'esecuzione di ricerche per indicizzazione dei tre tipi differenti di origini di contenuto con e senza vincoli di latenza e larghezza di banda. A causa, tuttavia, del tempo necessario per impostare, eseguire e reinizializzare ogni scenario di test, i test sono stati eseguiti per una sola combinazione di larghezza di banda e latenza per ogni origine di contenuto. Sulla base di questa premessa, il test si è concentrato sullo scenario peggiore più probabile con una latenza di 100 ms e una larghezza di banda di 10 Mbps.

Ricerca per indicizzazione del contenuto dei siti di SharePoint

Nella tabella seguente è indicato il tempo stimato per eseguire la ricerca per indicizzazione del contenuto nei siti di SharePoint in base alla larghezza di banda, alla latenza e al volume di contenuto disponibili.

Larghezza di banda 1 GB 5 GB 25 GB 100 GB 500 GB

10 Mbps

Latenza = nessuna

Velocità ricerca per indicizzazione = 467 MB/min

2 min

11 min

54 min

5 ore
30 min

17 ore
45 min

10 Mbps

Latenza = 100 ms

Velocità ricerca per indicizzazione = 330 MB/min

3 min

15 min

1 ore
15 min

5 ore

25 ore
15 min

Ricerca per indicizzazione delle condivisioni file

Nella tabella seguente è indicato il tempo stimato per la ricerca per indicizzazione del contenuto delle condivisioni file in base alla larghezza di banda, alla latenza e al volume di contenuto disponibili.

Larghezza di banda 1 GB 5 GB 25 GB 100 GB 500 GB

10 Mbps

Latenza = nessuna

Velocità ricerca per indicizzazione = 467 MB/min

12 sec

1 min

5 min

20 min

1 ore
30 min

10 Mbps

Latenza = 100 ms

Velocità ricerca per indicizzazione = 330 MB/min

2 min

9 min

45 min

3 ore

15 ore

Ricerca per indicizzazione dei siti HTTP

Nella tabella seguente è indicato il tempo stimato per la ricerca per indicizzazione del contenuto dei siti HTTP in base alla larghezza di banda, alla latenza e al volume di contenuto disponibili.

Larghezza di banda 1 GB 5 GB 25 GB 100 GB 500 GB

10 Mbps

Latenza = nessuna

Velocità ricerca per indicizzazione = 467 MB/min

79 min

6 ore
30 min

33 ore

132 ore

659 ore

10 Mbps

Latenza = 100 ms

Velocità ricerca per indicizzazione = 330 MB/min

3 ore

15 ore
15 min

76 ore
30 min

305 ore
40 min

1529 ore

Ambiente di lavoro e strumenti di testing WAN

In questa sezione vengono illustrate le caratteristiche specifiche dell'ambiente di lavoro utilizzato per produrre i risultati dei test. Vengono inoltre elencati gli strumenti specifici utilizzati.

Configurazione area di archiviazione di rete

La soluzione EMC CLARiiON CX700 per l'archiviazione è stata configurata nel modo seguente:

  • (2) controller dei processi dei servizi con una cache di 4 GB ciascuno

  • (30) assi da 73 GB a 10.000 RPM con backbone in fibra ottica

    • 10 assi per ogni numero di unità logica (LUN)

    • 3 LUN, RAID 10

  • Switch in fibra ottica Brocade SilkWorm 3850

Configurazione SQL Server

  • Hardware: Dell PowerEdge 6950

  • Sistema operativo: Windows Server 2003 R2 Enterprise x64 Edition con SP2

  • CPU: (4) processori Dual-Core AMD Opteron 8218 (2,60 GHz)

  • Memoria: 32 GB di RAM

  • Controller: (2) adattatori per fibra ottica QLogic da 4 GB

  • Database: SQL Server 2005 con Service Pack 2 (SP2) (x64)

    • Unità X: 100 GB (TempDB)

    • Unità Y: 100 GB (registri)

    • Unità Z: 300 GB (dati)

Configurazione server di indicizzazione

  • Hardware: Dell PowerEdge 6850

  • Sistema operativo: Windows Server 2003 R2 Enterprise x32 Edition con SP2

  • CPU: (4) processori Dual-Core Intel Xeon da 3 GHz

  • Memoria: 32 GB di RAM

Configurazione server Web front-end

  • Hardware: Dell PowerEdge 2950

  • Sistema operativo: Windows Server 2003 R2 Enterprise x32 Edition con SP2

  • CPU: (2) processori Dual-Core Intel Xeon da 3 GHz

  • Memoria: 16 GB di RAM

Configurazione acceleratore WAN

È stato utilizzato l'acceleratore WAN Shunra VE STN.

Strumenti di generazione del carico

  • Visual Studio 2005 Team Test

  • Strumento di popolamento dati SharePoint codeplex

Scaricare il manuale

Questo argomento è incluso nel manuale seguente, che può essere scaricato per una lettura e una stampa più agevoli:

Per un elenco completo dei manuali disponibili che è possibile scaricare per Office SharePoint Server 2007, vedere Downloadable content for Office SharePoint Server 2007 (informazioni in lingua inglese).

Vedere anche

Concetti

Soluzioni globali per Office SharePoint Server supportate
Ottimizzazione di Office SharePoint Server per ambienti WAN
