Strumenti di riparazione hardware di Surface

  • Si applica a: Windows 10, Windows 11

Questa sezione illustra gli strumenti consigliati o richiesti da Microsoft per completare correttamente una riparazione in un dispositivo Surface. Microsoft Service Tools (consigliato e obbligatorio) viene venduto da iFixit in collaborazione con Microsoft. Gli articoli in Hardware e strumenti di riparazione elettronica possono essere comunemente acquistati da rivenditori di riparazioni elettroniche. Infine, gli elementi in strumenti standard e misc. Gli elementi in questo elenco possono essere comunemente acquistati dai rivenditori consumer.

Strumento Immagine
Cover della batteria surface sicura per ESD - iFixit Copertura della batteria di superficie sicura per ESD

Strumenti di servizio Microsoft necessari

Strumento Immagine
Strumento di disossamento di Surface Display (M1214770-001) - iFixit Surface Display Debonding Tool (M1214770-001) Nuovo
Surface Display Bonding Frame (M1260233-001) - iFixit Surface Display Bonding Frame (M1260233-001) Nuovo
Surface Display Bonding Frame per Pro da 12 pollici (M1368685-001) Surface Display Bonding Frame (M1260233-001) Nuovo

Hardware o strumenti necessari per la riparazione elettronica

Strumento Immagine
Fascia da polso anti-statica (resistenza di 1 MOhm) Fascia da polso anti-statica
ESD-safe mat o benchtop ESD-safe mat o benchtop
Strumento di sbavatura/probing in nylon Strumento di sbavatura/probing in nylon
Halberd Spudger Halberd Spudger
Pick di apertura in plastica Pick di apertura in plastica
Strumento di apertura in plastica Strumento di apertura in plastica
Pinzette sicure per ESD Pinzette sicure per ESD
Cacciavite con coppia regolabile (compatibile con bit Torx Plus 3IP/5IP) con impostazione 1,2 kgf-cm Cacciavite con coppia regolabile

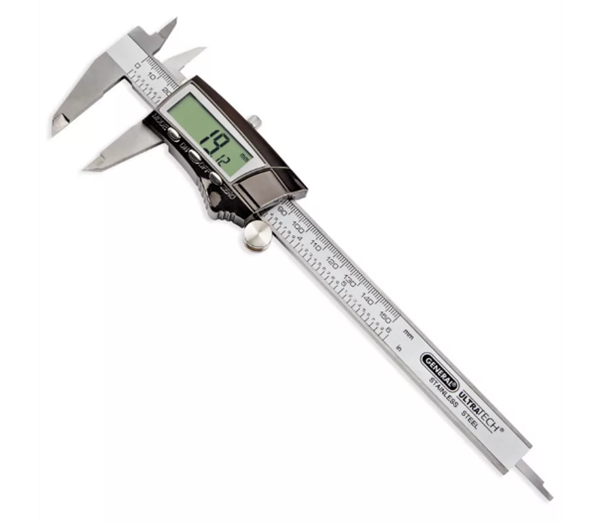

Pinze (con risoluzione e precisione di 0,01mm) Compasso
Misuratore di misuratore spesso (da 0,05 mm a 0,3 mm) Misuratore feeler

Strumenti di Standard necessari ed elementi vari

  • Driver Torx-Plus 3IP, 5IP

  • Sharpie

  • Righello metrica

  • Allen Driver da 3 mm

  • Loctite 7649 Composta di conservazione

  • Loctite 243 Threadlocker

  • Usb 3.0 Thumb drive - 16 GB di spazio di archiviazione minimo

  • Bottiglia di distributore di alcol isopropile (usare il 70% IPA)

  • Pulizia dei tamponi

  • Stoffa in microfibra

  • Salviette di alcol isopropile (IPA)

  • Panno per la pulizia gratuito Lint

  • Enclosure da 1 gallone

  • 0,5 galloni di sabbia, pulito

  • Surface Dock

  • Microsoft Surface Power Supply da 65W

Strumenti specifici 2-in-1

  • Visualizzare i pesi di incollaggio

    • Requisito di peso: minimo 32 kg (70 libbre) / massimo 35 kg (77 libbre).)

    • Dimensioni minime: 280 mm x 200 mm (11 in x 8 pollici)

    • La geometria deve essere simmetrica, per consentire una distribuzione uniforme del peso.

    • Il peso utilizzato deve essere una piastra piatta, con una planarità coerente e non sporgere dal piano di contatto con il telaio di incollaggio.

    • Borsa da tiro riempita con colpo d'acciaio, non sabbia, per garantire un corretto spostamento del peso.

    • Il peso deve contattare l'intero perimetro del telaio quando è posizionato sopra di esso.

    • Pesi consigliati: Ruck Plates di 9 kg + 9 kg + 14 kg (20 lbs. + 20 lbs. + 30 lbs.)

    • Pesi alternativi: Sacchetti in acciaio da tiro da 9 kg + 9 kg + 14 kg (20 lbs. + 20 lbs. + 30 lbs.)

  • Schiuma pad

    • Schiuma pad incluso con il Surface Display Bonding Frame.

    • Materiale: schiuma EVA

    • Spessore: 9,5 mm (3/8 pollici)

    • Densità: 0,03 g/cm3 (2 lbs./cu Ft)

    • Dimensioni: minimo 229 mm x 305 mm (9 in x 12 pollici)

  • Due pinze a molla 2-in

Strumenti specifici del portatile

  • Set di misuratori di spessore (da 0,5 mm a 0,3 mm)
