Controllare la larghezza di banda della rete virtuale SDN con QoS

Questo articolo fornisce informazioni su come configurare le impostazioni QoS (Quality of Service) per le reti virtuali SDN in System Center Virtual Machine Manager (VMM). Tramite questa configurazione, è possibile limitare la larghezza di banda del traffico in ingresso o in uscita da una scheda di rete virtuale (vNIC) specificando la larghezza di banda riservata minima o la larghezza di banda massima per la scheda.

• I provider di servizi possono impedire a una macchina virtuale a traffico elevato di bloccare altre macchine virtuali.
• I tenant possono ottenere la larghezza di banda riservata minima indipendentemente dal traffico di rete.

Per informazioni dettagliate sulle impostazioni QoS SDN disponibili in Controller di rete, vedere Configurare la qualità del servizio (QoS) per una scheda di rete della macchina virtuale tenant.

Le impostazioni QoS vengono gestite in VMM tramite profili di porta della scheda di rete virtuale associati a una classificazione delle porte. Le impostazioni del profilo porta consentono l'uniformità e la facilità di applicazione su più adattatori.

Prima di iniziare

Assicurarsi di avere distribuito il controller di rete nell'infrastruttura SDN. Altre informazioni.

Creare profili di porta della scheda di rete virtuale

Per creare il profilo di porta della scheda di rete virtuale, seguire questa procedura:

1. Vai a Infrastruttura>Profili porta.

2. Fare clic con il pulsante destro del mouse su Profilo porta e selezionare Crea profilo porta Hyper-V. Specificare un nome e una descrizione facoltativa. Ad esempio, il nome può essere TenantA.

3. In Generale, selezionare Profilo porta dell'adattatore di rete virtuale.

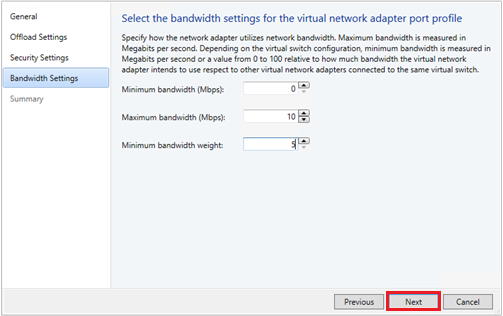

4. Passare a Impostazioni larghezza di banda.

   .

5. In Impostazioni della larghezza di banda, immettere i valori di larghezza di banda minimo e massimo da applicare alla vNIC selezionata. La larghezza di banda massima (Mbps) e la larghezza di banda minima (peso) vengono usate per riservare una parte della larghezza di banda in uscita per le schede di interfaccia di rete virtuali.

   • Larghezza di banda massima (Mbps): specificare la larghezza di banda in uscita massima che può essere usata da questa scheda di interfaccia di rete virtuale. Indipendentemente dalla modalità di larghezza di banda configurata sul commutatore. Il valore 0 implica che il valore massimo non è configurato.

   • Larghezza di banda minima (peso): specificare una parte ponderata della larghezza di banda in uscita che si vuole riservare per questa scheda di interfaccia di rete virtuale. In questo modo verrà riservata una parte ponderata della larghezza di banda totale delle schede di interfaccia di rete fisiche in base ai pesi totali riservati da tutti gli altri vNIC per un determinato commutatore.

6. In Riepilogo visualizzare le impostazioni e selezionare Fine.

Nota

• La larghezza di banda minima (Mbps) non è supportata da VMM per SDN.
• La limitazione della larghezza di banda in ingresso della scheda di interfaccia di rete virtuale non è supportata da VMM.
• La larghezza di banda minima (peso) imposta l'impostazione outboundReservedValue nel controller di rete e la larghezza di banda massima (Mbps) imposta l'impostazione outboundMaximumMbps .
• Assicurarsi che i valori minimo e massimo per la larghezza di banda siano compresi nell'intervallo di larghezza di banda delle schede di interfaccia di rete fisiche in cui è distribuito il commutatore logico. In caso contrario, la richiesta di allocazione della larghezza di banda verrà rifiutata.

Creare la classificazione delle porte

Per creare una classificazione delle porte:

1. Vai a Rete>Fabric.
2. Fare clic con il pulsante destro del mouse su Classificazioni porte>Crea classificazione porte.
3. Nella procedura guidata Crea classificazione porte, in Generale, assegnare un nome alla classificazione e selezionare Fine.

Ad esempio, abbiamo creato una classificazione delle porte con il nome Carico di lavoro TenantA, che utilizziamo in seguito.

Associare le classificazioni delle porte al commutatore logico

Per associare una classificazione delle porte al commutatore logico, seguire questa procedura:

1. Vai a Infrastruttura>Rete>Commutatori logici.

2. Fare clic con il pulsante destro del mouse sul commutatore logico selezionato per visualizzarne le proprietà.

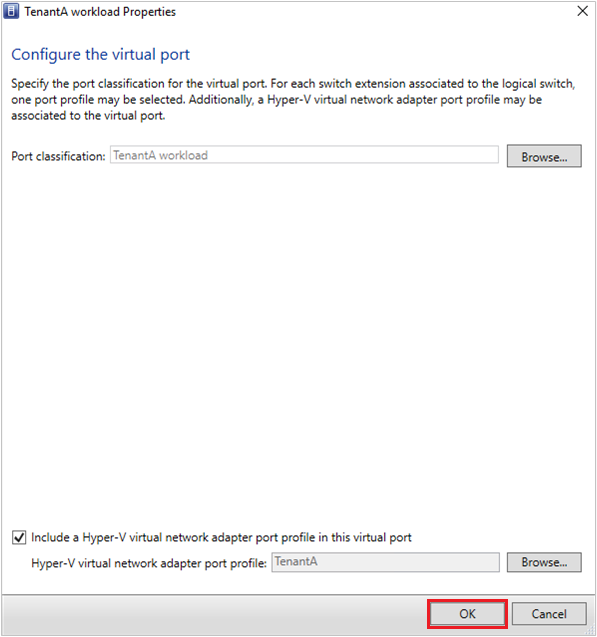

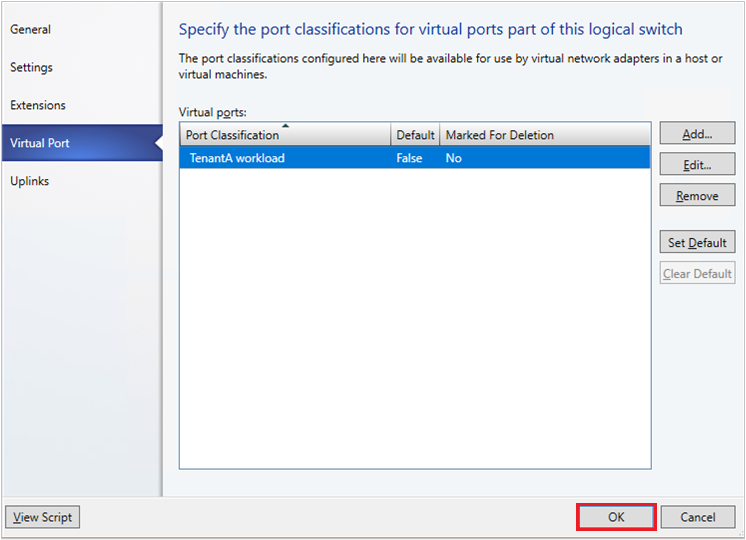

3. Selezionare Porte virtuali, quindi Aggiungi per aprire la pagina Aggiungi porta virtuale.

4. Sfoglia per selezionare la classificazione delle porte (ad esempio, TenantA Carico di lavoro) e selezionare OK.

5. Selezionare l'opzione Includi il profilo della porta della scheda di rete virtuale Hyper-V e selezionare Sfoglia. Selezionare il profilo di porta della vNIC (ad esempio il profilo TenantA che avete creato nella procedura precedente). Seleziona OK.



6. Ripetere i passaggi precedenti per aggiungere le classificazioni delle porte necessarie per questo commutatore logico.

Applicare la classificazione delle porte alla scheda di rete virtuale

Per applicare una classificazione delle porte (e di conseguenza le impostazioni QoS) a una scheda di rete virtuale, seguire questa procedura:

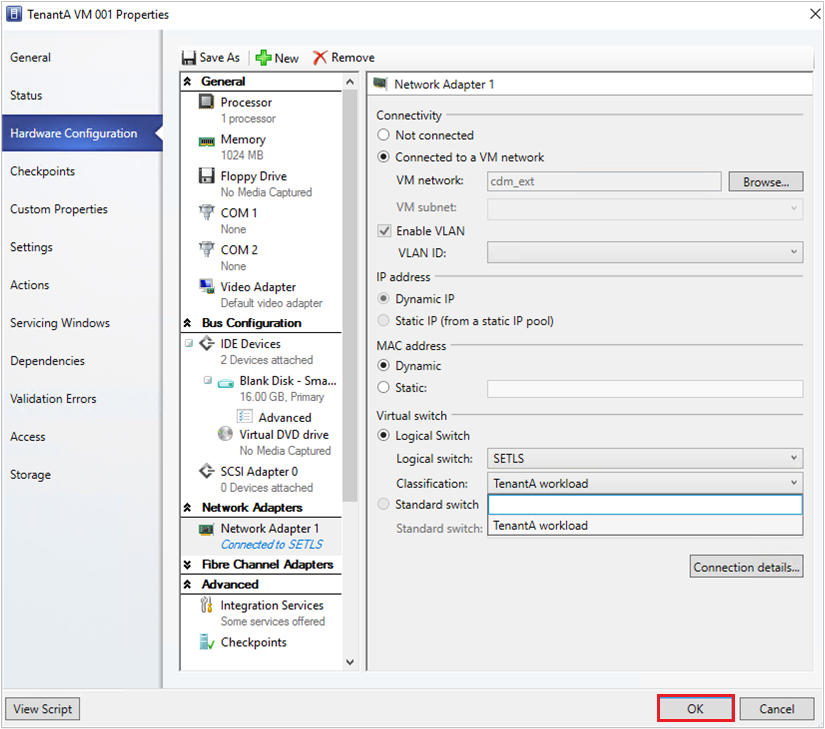

1. Passare a VM e servizi, fare clic con il pulsante destro del mouse sulla macchina virtuale selezionata e aprire le proprietà.
2. Passare alla pagina Configurazione hardware e selezionare la scheda di rete virtuale.
3. Seleziona la classificazione della porta desiderata dal menu a discesa Classificazione.

Nota

• Qui vengono visualizzate solo le classificazioni disponibili per il commutatore logico. È anche possibile applicare una classificazione delle porte durante la creazione di una macchina virtuale.
• È anche possibile applicare una classificazione delle porte alla scheda di rete virtuale host tramite la pagina Commutatori virtuali delle proprietà host.
