Distribuire cluster con Storage Spaces Direct in VMM

Questo articolo descrive come configurare un cluster con Spazi di archiviazione diretta (S2D) nell'infrastruttura di System Center Virtual Manager (VMM). È possibile configurare un paio di tipi di cluster:

• Distribuzione iperconvergente che esegue risorse di calcolo e archiviazione nello stesso cluster.
• Distribuzione disaggregata in cui il calcolo e l'archiviazione vengono eseguiti in ambienti separati. Il componente di archiviazione viene costruito usando S2D e scale-out file server (SOFS) per fornire un repository di archiviazione scalabile in modo indipendente per le macchine virtuali (VM) e le app.

Prima di iniziare

• Assicurarsi di eseguire VMM 2016 o versione successiva.
• Gli host Hyper-V in un cluster devono eseguire Windows Server 2016 o versione successiva con il ruolo Hyper-V installato e configurato per ospitare le macchine virtuali.
• È necessario configurare le reti negli host che sono nodi del cluster prima di abilitare S2D.
• Per le distribuzioni iperconvergenti, è possibile abilitare S2D quando si aggiunge un cluster Hyper-V esistente all'infrastruttura VMM o quando si crea un cluster da host Hyper-V autonomi nell'infrastruttura VMM. Non è attualmente possibile abilitare S2D in un cluster Hyper-V distribuito da computer bare metal con il sistema operativo Nano.

Distribuire un cluster iperconvergente

È possibile distribuire un cluster iperconvergente nell'infrastruttura VMM usando gli stessi metodi con qualsiasi altro cluster Hyper-V:

• Abilitare S2D in un cluster Hyper-V attualmente gestito nell'infrastruttura VMM.
• Aggiungere un cluster Hyper-V esistente all'infrastruttura VMM con o senza S2D abilitato.
• Effettuare il provisioning di un cluster Hyper-V e abilitare S2D dagli host Hyper-V esistenti.
• Effettuare il provisioning di un cluster Hyper-V con S2D abilitato su server bare metal.
• Non è attualmente possibile abilitare S2D in una distribuzione iperconvergente in un cluster Hyper-V distribuito da computer bare metal con il sistema operativo Nano.

Passaggi per la distribuzione

1. Creare un cluster Hyper-V nell'infrastruttura VMM e abilitare S2D. In alternativa, se si dispone già di un cluster S2D configurato all'esterno di VMM, aggiungerlo all'infrastruttura VMM.
2. Configurare la rete nel cluster. Altre informazioni.
3. Modifica il pool di archiviazione e crea volumi condivisi del cluster (CSVs).
4. Distribuire macchine virtuali nel cluster.

Creare un cluster

1. Selezionare Risorse Fabric>Crea>Cluster Hyper-V.

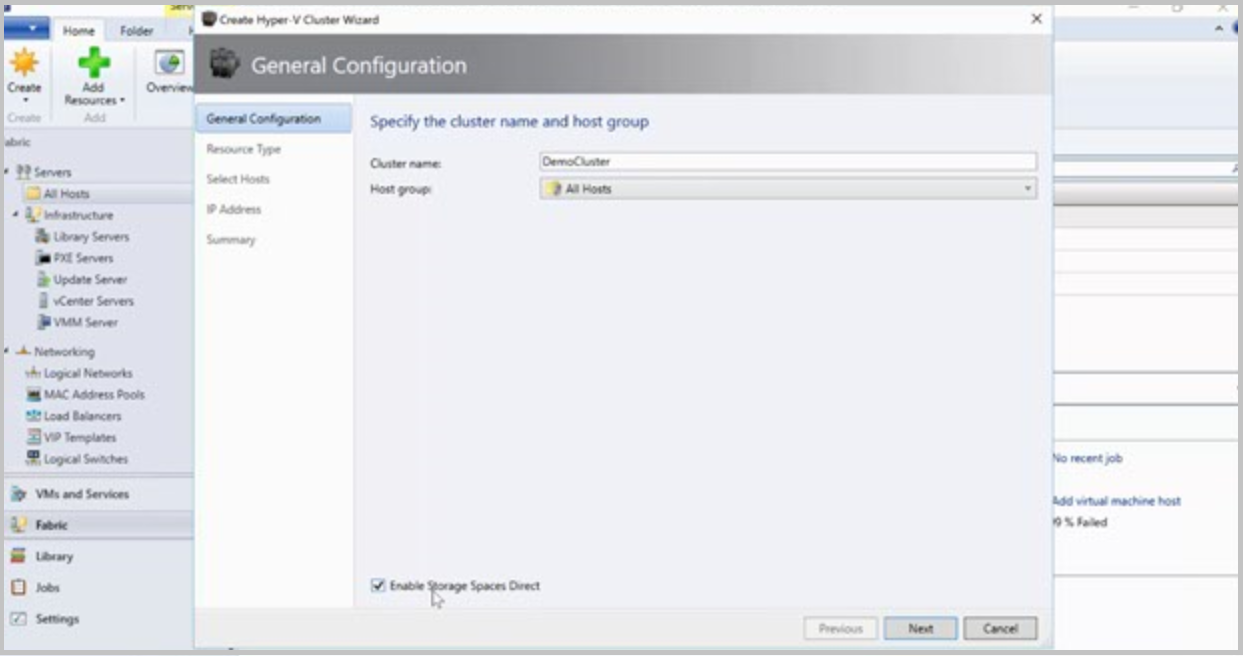

2. In Configurazione generale specificare un nome del cluster, selezionare un gruppo host e selezionare Abilita Spazi di archiviazione diretta.
3. Il resto dei passaggi è identico alle istruzioni per la creazione di un cluster host Hyper-V con un server esistente. Si noti che è necessario convalidare il cluster quando S2D è abilitato.

Quando si crea il cluster, VMM esegue le operazioni seguenti:

1. In ogni host:
   • Installa il ruolo File Server.
   • Installa la funzionalità Clustering di Failover.
   • Abilita la replica di archiviazione e la deduplicazione dei dati.
2. Convalida la configurazione del cluster.
3. Crea il cluster.
4. Abilita S2D e crea un pool di archiviazione con lo stesso nome di quello fornito nella procedura guidata.

Aggiungere un cluster esistente

1. Selezionare Macchine virtuali e servizi, fare clic con il pulsante destro del mouse su Tutti gli host e selezionare Aggiungi host e cluster Hyper-V.
2. Se il cluster non si trova nel dominio VMM, selezionare Il computer windows server si trova in un dominio Active Directory non attendibile.
3. Specificare il cluster e specificare un account RunAs. Questo aggiunge il cluster host a VMM.
4. Se il cluster non è abilitato per S2D, è necessario abilitarlo nelle proprietà del cluster.

Gestire il pool e creare file CSV

** Dopo aver configurato la rete nel cluster, crea i volumi condivisi del cluster.

1. Selezionare Fabric>Storage>Arrays, fare clic con il pulsante destro del mouse sul cluster Spazi di archiviazione diretta >Manage Pool (Gestisci pool). Modificare il nome del pool creato per impostazione predefinita, se necessario.
2. Per creare un volume, fare clic con il pulsante destro del mouse sul cluster >Proprietà>Volumi condivisi.
3. Nella Creazione guidata >Capacità, è possibile specificare le dimensioni del volume, il file system, la resilienza e le opzioni di tiering di archiviazione. Un disco virtuale verrà creato automaticamente quando si crea il volume.

Se si usa PowerShell, il pool e il livello di archiviazione vengono creati automaticamente con l'opzione Enable-ClusterS2D autoconfig=true .

Distribuire macchine virtuali

Le macchine virtuali possono essere distribuite direttamente nel cluster iperconvergente. I loro dischi rigidi virtuali vengono posizionati nei volumi che crei. È possibile creare e distribuire queste macchine virtuali esattamente come qualsiasi altra macchina virtuale.

Distribuire una distribuzione disaggregata

In una distribuzione disaggregata, il calcolo e l'archiviazione vengono eseguiti in ambienti separati. Il componente di archiviazione viene costruito usando S2D e scale-out file server (SOFS) per fornire un repository di archiviazione scalabile in modo indipendente per le macchine virtuali (VM) e le app.

Configurare un cluster SOFS e abilitare S2D

1. Selezionare Risorse dell'infrastruttura>Crea>Cluster file server.

2. In Configurazione generale specificare un nome del cluster, selezionare un gruppo host e selezionare Archiviazione collegata direttamente a ogni nodo del cluster (Spazi di archiviazione diretta).



3. In Tipo di risorsa, specificare l'account RunAs con autorizzazioni di amministratore locale sui server che si desidera aggiungere al cluster e specificare se aggiungere server Windows esistenti o macchine "bare-metal".

4. In Nodi del cluster definire un elenco di computer da aggiungere al cluster.

5. Nella pagina Riepilogo confermare le impostazioni e selezionare Fine.

Se si desidera aggiungere altri nodi al cluster SOFS, VMM individua automaticamente tutti i dischi associati al nodo. Quando si modifica un pool di archiviazione e si selezionano i nuovi dischi da aggiungere, VMM rende i dischi disponibili per gli host e le macchine virtuali che usano la condivisione supportata da tale pool. Ulteriori informazioni sull'aggiunta di nodi a un SOFS (file server di scalabilità orizzontale).

Aggiungere un cluster SOFS esistente con S2D abilitato

1. Selezionare Infrastruttura>Aggiungi risorse, Dispositivi di archiviazione.
2. Nella Procedura guidata Aggiungi risorsa, selezionare File Server basato su Windows.
3. In Ambito di individuazione specificare l'indirizzo IP o il nome di dominio completo del cluster, specificare un account RunAs con accesso al cluster e, se necessario, verificare che il cluster si trova in un altro dominio.
4. In Dispositivo di archiviazione SOFS, selezionare il SOFS da aggiungere all'infrastruttura VMM. È consigliabile assegnare una classificazione al pool solo dopo aver aggiunto il provider.
5. In Riepilogo, controlla le impostazioni e completa la procedura guidata.

Gestire il pool e creare file CSV

1. Dopo che il cluster SOFS si trova nell'infrastruttura VMM, fare clic con il pulsante destro del mouse su Archiviazione>File server>Gestisci pool. Selezionare Nuovo per creare un pool.
2. Nella Creazione guidata >nuovo pool di archiviazione Generale specificare un nome e una classificazione per il pool.
3. In Dischi fisici selezionare i dischi virtuali per creare il pool. Ripetere la scansione e verificare che il pool appaia in Storage>Array.
4. È ora possibile creare condivisioni file dal pool. Selezionare Crea condivisione file.
5. Nella Creazione guidata per la condivisione di file >Generale, specificare un nome per la condivisione e selezionare il pool da cui prelevare lo spazio di archiviazione.
6. In Capacità specificare le dimensioni e le impostazioni della condivisione.
7. In Riepilogo verificare le impostazioni. Dopo aver creato la condivisione, viene aggiunto un nuovo file CSV nel pool di archiviazione.

Passaggi successivi

• Specificare il percorso della condivisione file nelle proprietà di un host o di un cluster Hyper-V. Altre informazioni sul provisioning dell'archiviazione.
