Progettare un circuito ExpressRoute per la resilienza
- 4 minuti
Affidabilità consiste in due principi: resilienza e disponibilità. L'obiettivo della resilienza è prevenire gli errori e, nel caso in cui si verifichino, ripristinare le applicazioni a uno stato completamente operativo. L'obiettivo della disponibilità è fornire un accesso coerente all'applicazione o ai carichi di lavoro. È importante pianificare in modo proattivo l'affidabilità in base alle esigenze aziendali e ai requisiti dell'applicazione.
Un circuito ExpressRoute in tre diversi tipi di resilienza : resilienza standard , resilienza elevata e resilienza massima . Questo video esamina esempi di resilienza di ExpressRoute.
Resilienza standard
La resilienza standard in ExpressRoute è un singolo circuito con due connessioni configurate in un singolo sito. La ridondanza predefinita (Active-Active) è configurata per facilitare il failover tra le due connessioni del circuito.

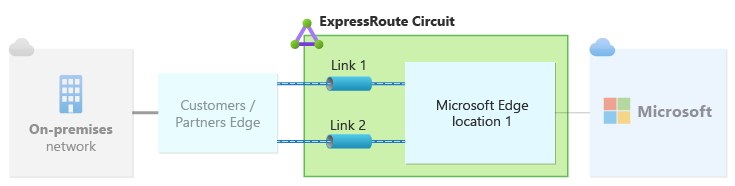

Il diagramma successivo illustra l'architettura logica di un circuito ExpressRoute progettato per la resilienza standard.
Resilienza alta
La resilienza alta, nota anche come ExpressRoute Metro, consente l'uso di più siti all'interno della stessa area metropolitana (Metro) per connettere la rete locale tramite ExpressRoute ad Azure. La resilienza alta offre la diversità del sito suddividendo un singolo circuito tra due siti. La prima connessione viene stabilita in un sito, la seconda in un sito diverso.

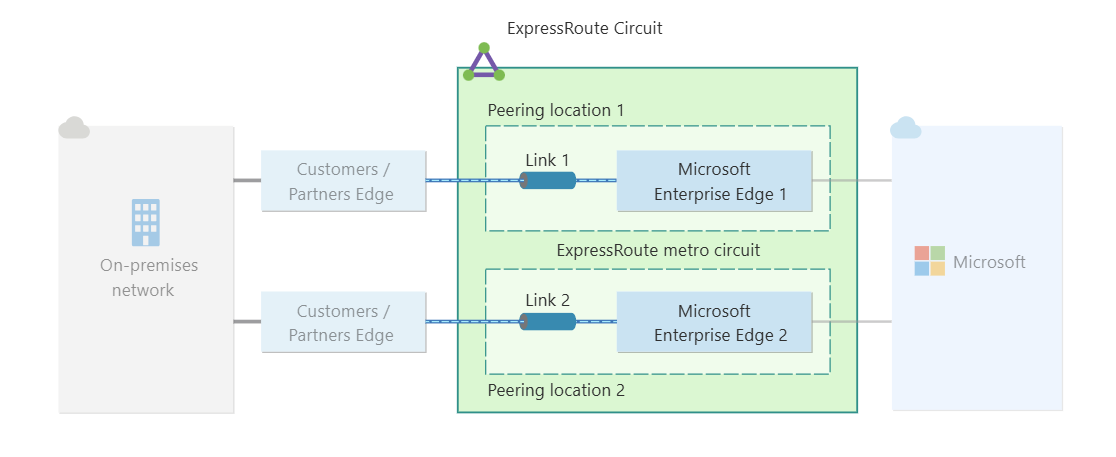

Il diagramma successivo illustra l'architettura logica di un circuito ExpressRoute progettato per una resilienza elevata.
Resilienza massima
L'architettura con resilienza massima in ExpressRoute è strutturata per eliminare qualsiasi singolo punto di guasto all'interno del percorso di rete Microsoft. Questa configurazione viene ottenuta configurando una coppia di circuiti in due posizioni distinte per la diversità del sito con ExpressRoute. L'obiettivo della resilienza massima è migliorare l'affidabilità, la resilienza e la disponibilità, garantendo di conseguenza il massimo livello di resilienza per i carichi di lavoro aziendali e/o cruciali. Per tali operazioni, è consigliabile configurare la resilienza massima

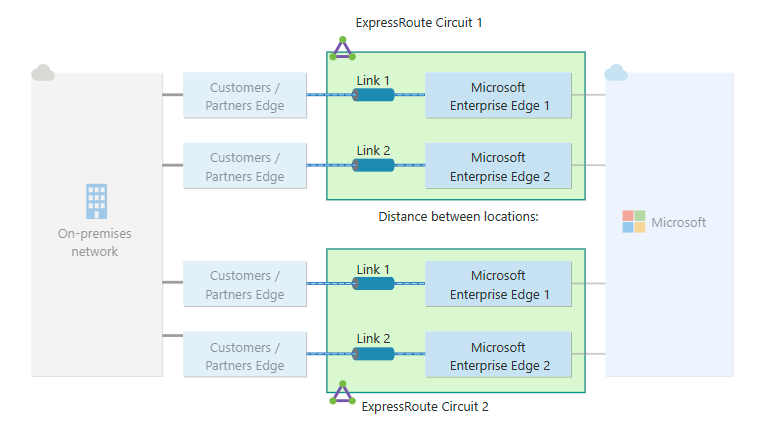

Il diagramma successivo illustra l'architettura logica di un circuito ExpressRoute progettato per la massima resilienza.
