Elencare le funzionalità, i componenti e i casi d'uso di iSCSI

  • 10 minuti

Molte organizzazioni e aziende, ad esempio Contoso, si affidano a una vasta gamma di meccanismi di archiviazione per soddisfare le esigenze dei propri carichi di lavoro. Uno dei meccanismi più diffusi è iSCSI.

Che cos'è iSCSI?

iSCSI è uno standard di rete di archiviazione basato su TCP/IP per la connessione a servizi di archiviazione dati. Offre un accesso a livello di blocco conveniente e facile da implementare per le risorse di archiviazione remote trasportando i comandi di SCSI su una rete Ethernet standard. iSCSI emula in pratica l'apprezzata tecnologia del sottosistema del bus di archiviazione locale a prestazioni elevate e crea una rete di archiviazione logica.

A differenza di alcuni protocolli SAN, iSCSI non richiede alcun cablaggio o dispositivo di connettività specializzato. È possibile eseguire questa funzionalità sulla commutazione e sull'infrastruttura IP esistenti. Per garantire prestazioni sufficienti, è tuttavia consigliabile usare una distribuzione SAN iSCSI in una rete dedicata.

Nota

Per impostazione predefinita, iSCSI usa la porta TCP 3260.

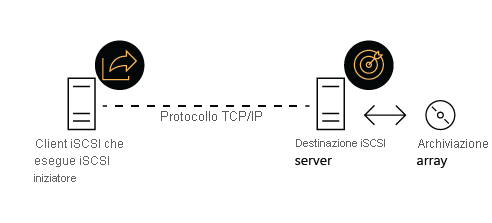

Diagramma che mostra l'architettura iSCSI di alto livello, con un client iSCSI che si connette a un server di destinazione iSCSI tramite TCP/IP.

Componenti di iSCSI

Dal punto di vista dell'architettura, l'implementazione di iSCSI include i componenti seguenti:

  • Rete IP. Per la connessione a un dispositivo di archiviazione iSCSI, è possibile usare schede di interfaccia di rete standard e commutatori di rete standard per il protocollo Ethernet. Per garantire prestazioni sufficienti, è necessario che la rete fornisca una velocità effettiva pari ad almeno 1 Gigabit al secondo (Gbps) e includa più percorsi fisici per la destinazione iSCSI.
  • Destinazioni iSCSI. Le destinazioni iSCSI consentono l'accesso alle rispettive risorse di archiviazione sulla rete IP, che concettualmente equivale ai controller SCSI che forniscono accesso alle rispettive risorse di archiviazione locali tramite connettori SCSI. Molti fornitori di archiviazione implementano destinazioni iSCSI basate su hardware. Altri dispositivi o applicazioni, ad esempio i dispositivi Windows Storage Server, implementano destinazioni iSCSI usando un driver software e almeno una scheda Ethernet. Windows Server fornisce il server di destinazione iSCSI come servizio ruolo per il ruolo Servizi file e archiviazione.
  • Iniziatori iSCSI. L'iniziatore iSCSI è un componente lato client che fornisce la connettività a una destinazione iSCSI remota. Il sistema operativo Windows include il software dell'iniziatore iSCSI.
  • Nome qualificato di iSCSI. IQN sono identificatori univoci che iSCSI utilizza per designare e individuare iniziatori e target su una rete iSCSI. Quando si configura una destinazione iSCSI, è necessario configurare l'IQN per gli iniziatori iSCSI che si connetteranno alla destinazione. Gli iniziatori iSCSI usano il nome qualificato di iSCSI anche per connettersi alle destinazioni iSCSI.
  • Internet Storage Name Service (iSNS) iSNS facilita l'individuazione, la gestione e la configurazione di destinazioni iSCSI.

Funzionalità iSCSI in Windows Server

Windows Server consente di implementare sia la destinazione iSCSI che i componenti iSNS. Tutte le versioni supportate dei sistemi operativi Windows includono anche l'iniziatore iSCSI.

Server di destinazione iSCSI

Il ruolo del servizio Server di destinazione iSCSI in Windows Server comprende le seguenti funzionalità:

  • Fornisce l'autenticazione, consentendo di implementare Challenge Handshake Authentication Protocol (CHAP) per autenticare le connessioni dell'iniziatore e l'autenticazione CHAP inversa per consentire all'iniziatore di autenticare la destinazione iSCSI.
  • Implementa i dischi virtuali di iSCSI come file VHD o VHDX. I file VHDX supportano la capacità massima di 64 terabyte (TB).
  • Supporta la gestione tramite Server Manager, Windows PowerShell e System Center Virtual Machine Manager.
  • Consente il dimensionamento fino a 256 destinazioni iSCSI e 512 dischi virtuali per server.

iSNS

Il servizio ruolo iSNS in Windows Server include le funzionalità seguenti:

  • Ospita un database di nodi iSCSI attivi, che rappresentano iniziatori, destinazioni e sistemi di gestione.
  • Supporta la registrazione automatica degli iniziatori e delle destinazioni, consentendo quindi agli iniziatori di eseguire una query sul server iSNS per ottenere l'elenco delle destinazioni disponibili.
  • Implementa il servizio State Change Notification (SCN) che attiva le notifiche ai client registrati quando si verificano modifiche al database del server iSNS.
  • Offre servizio del dominio di individuazione che consente di limitare la connettività tra iniziatori iSCSI designati e destinazioni iSCSI eseguendone il raggruppamento in uno o più domini di individuazione.
