Come ottenere acquisizioni di rete da una sequenza di attività in Windows PE

Questo articolo illustra i passaggi per ottenere acquisizioni di rete da una sequenza di attività in Ambiente preinstallazione di Windows (Windows PE).

Versione originale del prodotto: Microsoft System Center 2012 R2 Configuration Manager, Configuration Manager (Current Branch)
Numero KB originale: 4034393

Riepilogo

supporto tecnico Microsoft talvolta chiede ai clienti di acquisire una traccia di rete quando una sequenza di attività di Configuration Manager ha esito negativo e restituisce un errore di rete. In genere, si richiede di acquisire una traccia di rete configurando il mirroring delle porte nel commutatore LAN o di acquisire una traccia di rete in un host macchina virtuale (VM), se il problema può essere riprodotto da una macchina virtuale.

È difficile acquisire una traccia di rete in Windows PE, perché il comando non supporta la Netsh traccia in Windows PE. Inoltre, non è possibile eseguire il binding ad alcuna scheda di rete se si copia e quindi si esegue il comando Monitoraggio di rete in Windows PE.

Acquisire una traccia di rete in Windows PE

  1. Estrarre il file di installazione di Microsoft Network Monitor in una cartella locale e quindi estrarre il Netmon.msi usando Msiexec.exe.

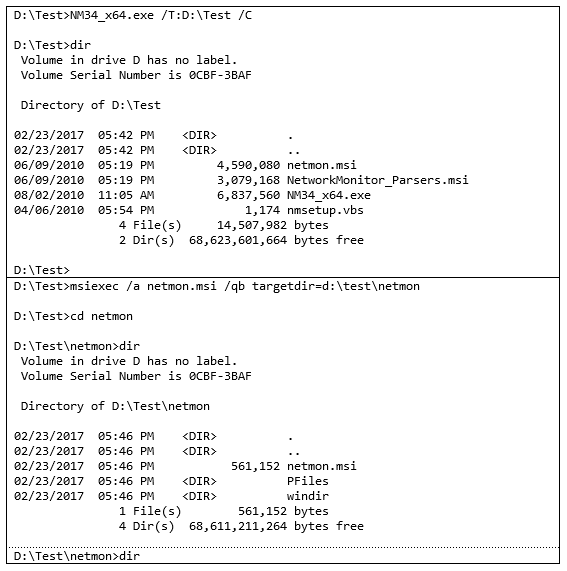

    Screenshot dell'output per il comando extract.

  2. Nei file estratti trovare i file del driver di Monitoraggio di rete Netnm3.inf e Nm3.sys.

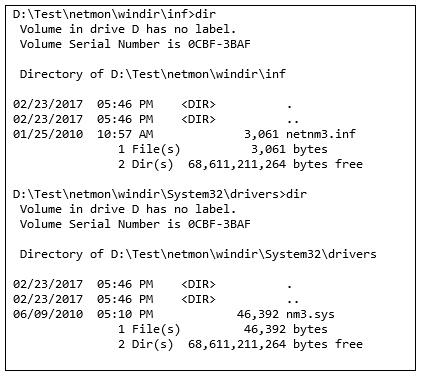

    Screenshot dei file estratti.

  3. Montare il file di origine dell'immagine di avvio e inserire il driver Netnm3.inf. Tenere presente che il file di immagine è l'immagine di origine originale, non il file con UN ID pacchetto.

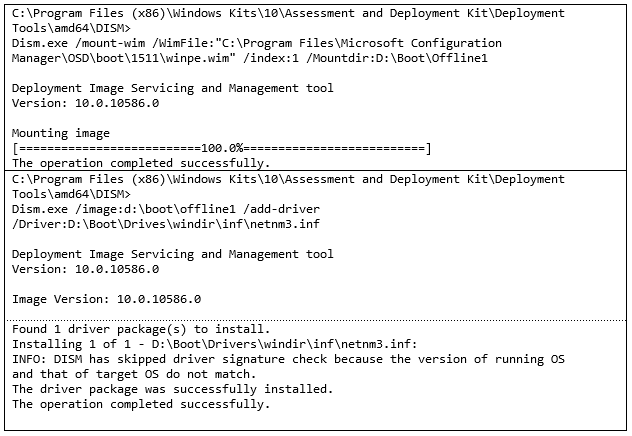

    Screenshot dell'output dopo il montaggio dell'immagine di origine originale.

  4. Copiare la cartella Microsoft Network Monitor 3 dai file di Monitoraggio di rete estratti nella <cartella Image_MountDir> . La cartella Microsoft Network Monitor 3 contiene tutti i file eseguibili (.exe) necessari per installare ed eseguire Network Monitor 3.4.

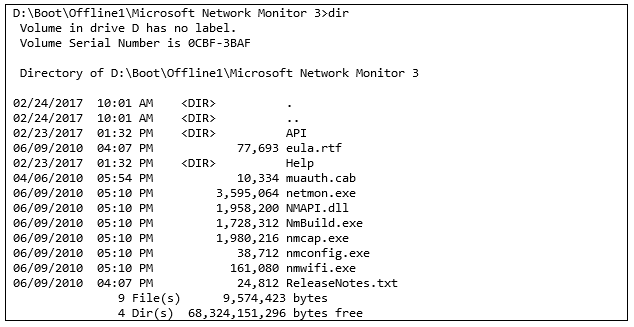

    Screenshot dei dettagli della cartella microsoft Network Monitor 3.

  5. Copiare Nm3.sys nelle cartelle seguenti. Solo l'account SYSTEM dispone dell'autorizzazione di scrittura. Pertanto, è necessario usare Psexec.exe per avviare un prompt dei comandi con il contesto SYSTEM.

    • <Image MountDir>\Windows\System32\drivers
    • <Immagine MountDir>\Windows\System32\DriverStore\FileRepository\netnm3.inf_amd64_ddce99a12d11c79a

  6. Smontare e quindi eseguire il commit dell'immagine di Windows PE. Aggiungere l'immagine di avvio nella console di Configuration Manager o aggiornare il punto di distribuzione se si sta modificando un'immagine di avvio esistente.

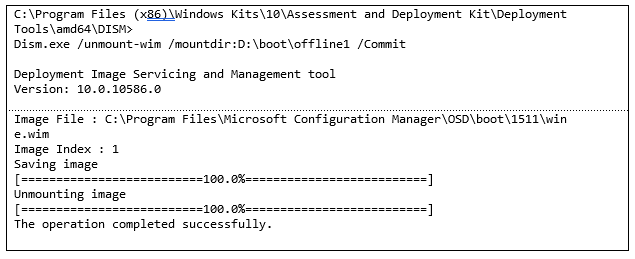

    Screenshot dell'output dopo lo smontaggio e il commit dell'immagine di Windows PE.

  7. Avviare il computer da PXE o da supporti di avvio. Dopo aver caricato l'immagine di avvio, premere F8 ed eseguire i comandi seguenti nella cartella Microsoft Network Monitor 3 . Il primo comando associa il driver di Monitoraggio di rete alla scheda di rete.

    Screenshot dei comandi nmconfig.exe/install e netmon.exe.

È ora possibile creare un nuovo file di traccia e avviare l'acquisizione. I parser non sono disponibili. Tuttavia, è possibile salvare la traccia dopo la riproduzione del problema e la traccia può essere analizzata in un altro computer.
