Latenza - Spostamento

Si tratta di un test per controllare il ritardo di tempo (latenza) tra la penna di Windows in una nuova posizione dello schermo e quando tale nuova posizione viene segnalata a Windows.

Nome test

• Sposta latenza

Requisiti di base testati

• Device.Input.Digitaler.Pen.Latency - Latenza di spostamento

Scopo del test

• Verifica che mentre la penna è in contatto con lo schermo, il ritardo tra la penna in una posizione e la posizione segnalata a Windows è entro i limiti consentiti.

Strumenti necessari

• Ra Tool con supporto penna + peso 150g.
• Sono necessarie le cravatte zip, se si acquista il kit di test della penna Triex.

Passaggi di convalida

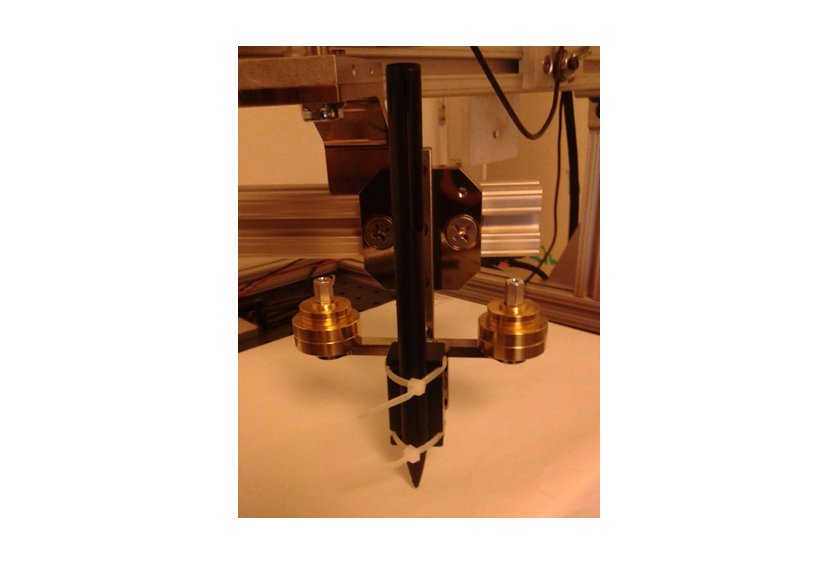

1. Assicurarsi che lo strumento RA sia dotato del supporto penna e allegare la penna al supporto della penna con le cravatte zip. Assicurarsi che nessuno dei pulsanti della canna venga attivato quando la penna è nel supporto della penna. Lo strumento Triex RA con la penna collegata al supporto della penna è illustrata nell'immagine seguente:



2. Collegare la casella di controllo dello strumento ra nel computer di test e quindi attivare la casella di controllo. La casella di controllo potrebbe finire in uno stato strano se questa operazione viene eseguita in un ordine diverso. Impostare le opzioni nella casella di controllo come indicato di seguito:

   1. Motore: Disattivato
   2. Calibrare: Disattivato
   3. Modalità: Tachometer

3. Regolare il raggio del cerchio a circa 23-25 mm e posizionare il dispositivo, in modo che il contatto rimanga sulla superficie del digitalizzatore durante la rotazione completa. La penna deve essere posizionata vicino al centro dello schermo.

   • Per semplificare la verifica del raggio del cerchio, aprire MSPaint sul dispositivo, portare la penna in contatto con lo schermo ed eseguire una rotazione completa della penna. È possibile misurare il cerchio disegnato dalla penna con un righello per determinare il raggio.

4. Ruotare il braccio fino a quando la notch sul disco è di 2-3 mm oltre il foto-interrupter.

   • Se è troppo vicino al foto-interrupter, si otterrà un punto dati aggiuntivo all'inizio del test. Ciò è dovuto al fatto che, quando è stato avviato, il motore si porterà indietro. Se la notch cade sotto l'interrupter foto durante questo, causerà dati errati.
   • Se è troppo lontano dal foto-interrupter, il conteggio sembrerà incrementare di 2, invece di dare 2 incrementi di 1. Il motore è calibrato per ruotare e passare lentamente per un determinato segmento del cerchio rispetto al punto in cui è iniziato, e quella sezione lenta è prevista per passare sotto il foto-interrupter. Ma se inizia troppo lontano dal foto-interrupter, il braccio continuerà a muoversi troppo rapidamente quando la notch passa sotto il foto-interrupter.

5. Eseguire test per la latenza di spostamento della penna.

6. Abbassare il contatto sulla superficie.

7. Premere la barra spaziatrice sul computer di test e capovolgere l'interruttore motore su per avviare la fase di calibrazione.

8. Dopo 9 rotazioni (quando Conteggio sullo schermo è uguale a 17), il motore arriverà a un arresto completo per 5 secondi. Premere la barra spaziatrice durante i 5 secondi per passare alla fase di acquisizione.

9. Attendere 10 rotazioni del braccio, quindi premere la barra spaziatrice per passare alla fase Raccolta.

10. Dopo che il braccio ha effettuato 10 rotazioni nella fase Collection, premere la barra spaziatrice un'ultima volta per chiudere il test e quindi spegnere il motore.

Nota A meno che non si verifichi un errore, non uscire dal test premendo ESC. In caso contrario, il test potrebbe non terminare l'esecuzione.

Errori comuni

• All'inizio della fase di calibrazione, se lo slot sul disco è troppo vicino al segnale di interruzione della foto, il testo di calibrazione verrà visualizzato con un conteggio pari a zero (0) prima che il braccio sia ruotato una volta. Per evitare questo problema, eseguire le operazioni seguenti:

  • Assicurarsi di posizionare lo slot 2-3mm oltre il segnale di interruzione foto.

• Quando la calibrazione viene eseguita correttamente, il conteggio deve incrementare di 2 ogni rotazione: una volta prima e una volta dopo aver raggiunto il segnale di interruzione della foto.

  • Per questo motivo, la pausa prima dell'inizio della fase di acquisizione si verifica sempre quando il conteggio = 17.
  • Se il conteggio non viene incrementato correttamente, interrompere il test. Disattivare la casella di controllo, scollegare e ricollegare la casella di controllo nel computer di test tramite USB, quindi riattivare la casella di controllo. Avviare il test dall'inizio e verificare che il conteggio venga incrementato correttamente.

  Nota Un conteggio con incremento corretto deve iniziare da 1 e incrementare di 2 ogni ciclo di rotazione fino a quando il conteggio raggiunge 17.

• Alla fine della fase di calibrazione, il motore si sospende completamente per 5 secondi. Durante la pausa, la barra spaziatrice deve essere raggiunta per passare alla fase acquisizione. In caso contrario, verrà visualizzato un messaggio di errore.

Passaggio di criteri

• È necessario raccogliere 10 cicli di rotazione con una latenza media di spostamento della penna per l'esito positivo dei test.
• Questo test ha una tolleranza consentita di 6 ms, pertanto una latenza media di spostamento della penna pari <a = 36 ms genererà un passaggio.
