Latenza - Panoramica (touchpad-latency---panning)

Si tratta di testare le funzionalità di creazione di report del dispositivo Touchpad di Precisione Windows, in relazione alla latenza e alla panoramica.

Nome test

  • Test.StepMotor.json

Requisiti di base testati

  • Device.Input.Digitaler.PrecisionTouchpad.Latency

Scopo del test

  • Verifica che il dispositivo sia in grado di segnalare le modifiche nella posizione del contatto, all'interno della finestra di latenza richiesta.

Strumenti necessari

  • Strumento RA con modifiche precisione touchpad. Per informazioni sul fornitore sullo strumento ra, vedere Requisiti hardware e informazioni sul fornitore.

  • ptstepmotor.exe.

Passaggi di convalida

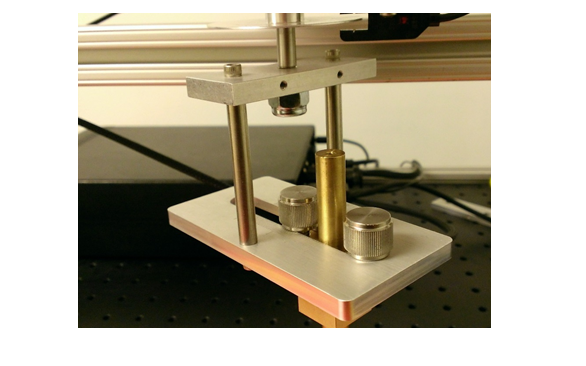

  1. Assicurarsi che lo strumento RA sia dotato della parentesi PTP più piccola e regolabile, come illustrato nell'immagine seguente.

image from the latency panning test, showing the rotation and acoustic tool, with a small radius bracket.

  1. Collegare il controller dello strumento RA nel computer di test e quindi attivare il controller. Si noti che se non si eseguono le attività in questo passaggio nell'ordine corretto, il controller potrebbe terminare in uno stato non definito.

I commutatori sul controller devono essere inizialmente impostati come segue:

a. Motore: off b. Calibrare: Off c. Modalità: Tachometer 3. Regolare il raggio del cerchio su 12mm e posizionare il dispositivo PTP in modo che il contatto rimanga sulla superficie del digitalizzatore durante la rotazione completa.

  1. Ruotare il braccio fino a quando la notch sul disco è di 2-3 mm oltre il sensore.

a. Se è troppo vicino al sensore, si otterrà un punto dati aggiuntivo all'inizio del test. Ciò è dovuto al fatto che quando il motore viene avviato, si creerà all'indietro. Se la notch rientra nel sensore durante questa operazione, causerà dati errati.

b. Se è troppo lontano dal sensore, Count sembrerà incrementare di 2, invece di dare 2 incrementi di 1. Il motore è calibrato per ruotare e passare lentamente per un determinato segmento del cerchio rispetto al punto in cui è iniziato e che la sezione lenta dovrebbe passare sotto il sensore. Ma se inizia troppo lontano dal sensore, il braccio si muoverà troppo rapidamente quando la notch passa sotto il sensore.

  1. Eseguire ptstepmotor.exe.

  2. Abbassare il contatto sulla superficie del touchpad.

  3. Premere la barra spaziatrice sulla macchina di test e capovolgere l'interruttore Motore su per avviare la fase di calibrazione.

  4. Dopo 9 rotazioni (quando Count sullo schermo è uguale a 17), il motore verrà a un arresto completo per 5 secondi. Premere la barra spaziatrice durante i 5 secondi per passare all'acquisizione.

  5. Attendere 10 rotazioni del braccio, quindi premere la barra spaziatrice per spostarsi nella fase raccolta.

  6. Dopo che il braccio ha effettuato 10 rotazioni nella fase raccolta, premere la barra spaziatrice un'ultima volta per chiudere il test.

Si noti che, a meno che non si verifichi un errore, non uscire premendo ESC. Se si preme ESC per uscire quando non è presente alcun errore, il test potrebbe non terminare.

Per istruzioni di configurazione e test più dettagliate, vedere Come misurare la latenza di panoramica tocco.

Errori comuni

  • All'inizio della fase di calibrazione, se lo slot sul disco è troppo vicino al segnale di interruzione della foto, il testo di calibrazione apparirà con un conteggio pari a zero (0), prima che il braccio sia ruotato una volta.

    Assicurarsi di posizionare lo slot 2-3mm oltre il segnale di interruzione foto.

  • Quando la calibrazione viene eseguita correttamente, il conteggio deve incrementare di 2 ogni rotazione: una volta prima e una volta dopo aver raggiunto il segnale di interruzione della foto.

    o Per questo motivo, la pausa prima di iniziare la fase di acquisizione si verifica sempre quando il conteggio = 17

    o Se il conteggio non viene incrementato correttamente, interrompere il test. Spegnere il controller, scollegare e ricollegare il controller nel computer di test tramite USB, quindi riattivare il controller. Avviare il test dall'inizio e verificare che il conteggio venga incrementato correttamente.

  • Alla fine della fase di calibrazione, il motore si sospende completamente per 5 secondi. Durante tale pausa, è necessario premere la barra spaziatrice per passare alla fase acquisizione. In caso contrario, verrà visualizzato un messaggio di errore.

Passaggio di criteri

  • Se il test registra una latenza media di panoramica inferiore o uguale a 70,0 ms, il test genererà un superamento.
