Risparmio energia (touchpad-risparmio energia)

Questo argomento fornisce informazioni sul risparmio energia per un dispositivo Touchpad di Precisione Windows e illustra anche i requisiti di consumo energetico.

Consumo di energia

I requisiti di consumo energetico per le varie modalità di alimentazione di un touchpad di Precisione Windows integrato sono a discrezione dell'OEM o del generatore di sistemi. Windows offre tuttavia funzionalità che consentono di bilanciare l'efficienza energetica e la latenza di risposta.

0,9 x (consumo di energia INATTIVA in mA) + 0,1 x (consumo energetico attivo in mA) <= 25

Il consumo di energia per la modalità sospensione di un touchpad precisione Windows (indipendentemente dalla connettività del bus) deve essere <= 1mW.

Dispositivi I²C

I dispositivi Touchpad di Precisione Windows che si connettono agli host Windows tramite I²C possono implementare il supporto per un massimo di 4 stati di alimentazione distinti:

• Attive
• Idle
• Sonno o Armato per la riattivazione (entrambi facoltativi)
• Disattivato

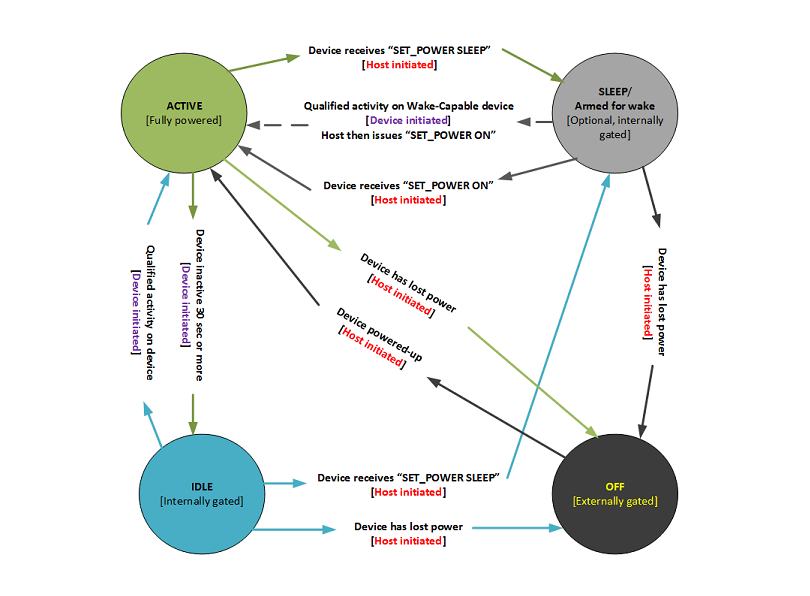

I quattro stati di alimentazione sono illustrati nel diagramma seguente, insieme alle attività del dispositivo che causano transizioni da uno stato a un altro.

Stato attivo

Lo stato Attivo è definito come modalità operativa del dispositivo quando sono presenti uno o più contatti, il pulsante è inattivo o è stata eseguita un'attività entro 30 secondi. Quando l'alimentazione viene applicata a un dispositivo, dopo il completamento dell'avvio del dispositivo, il dispositivo deve essere pronto e nello stato Di alimentazione attiva .

Un dispositivo deve rispettare i requisiti di latenza di spostamento dei contatti e la latenza di spostamento dei contatti per questa modalità, in quanto si verifica la maggior parte dei requisiti di compatibilità e in cui si verificherà la maggior parte dell'interazione dell'utente.

Stato di inattività

Lo stato di inattività viene definito come modalità operativa del dispositivo quando non si è verificata alcuna attività entro 30 secondi.

Un dispositivo può usare una frequenza di analisi ridotta in questa modalità per ridurre il consumo di energia, rispettando comunque il requisito di latenza del contatto per questa modalità.

Una volta rilevata l'attività del dispositivo, deve tornare allo stato Attivo .

Stato sonno (armato per la riattivazione)

Lo stato sospensione è definito come modalità operativa del dispositivo quando il dispositivo è stato emesso un comando I²C HID edizione StandardT_POWER SL edizione Enterprise P dall'host.

Nello stato sospensione, un dispositivo non utilizzerà più di 1mW. Un dispositivo può usare una frequenza di analisi ridotta in questa modalità per ridurre significativamente il consumo di energia, pur essendo ancora in grado di asserire un interrupt in risposta all'attività qualificata, per riattivare il sistema. Un dispositivo Touchpad precisione Windows deve garantire che gli interrupt non vengano asseriti per contatti spuri, poiché tali contatti comportano una riattivazione del sistema non intenzionale. Non sono previsti requisiti di latenza di contatto per questa modalità. Tuttavia, è consigliabile che il contatto continuo che dura più di un secondo dovrebbe comportare un'interruzione asserzione.

Il dispositivo deve passare allo stato Attivo dopo aver ricevuto un I²C HID edizione StandardT_POWER comando ON dall'host.

Stato disattivato

Lo stato Off è definito come modalità operativa del dispositivo quando il dispositivo ha la sua alimentazione completamente rimossa. Quando l'alimentazione viene applicata al dispositivo, dopo il completamento dell'avvio del dispositivo (che non richiede più di 100 ms), il dispositivo deve essere pronto e nello stato Attivo . L'avvio del dispositivo deve essere completato prima che la visualizzazione del computer venga inizializzata e abilitata.

Nello stato Off un dispositivo non deve consumare energia.

Dispositivi USB

I dispositivi Touchpad di Precisione Windows che si connettono agli host Windows tramite USB possono implementare il supporto per un massimo di 4 stati di alimentazione distinti:

• Attive
• Idle
• Sonno o Armato per la riattivazione (entrambi facoltativi)
• Disattivato

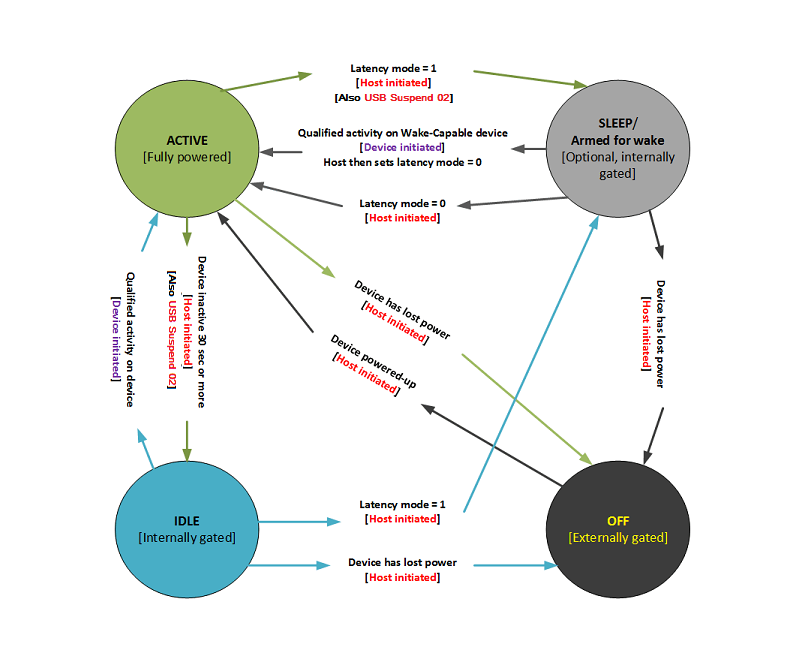

I quattro stati di alimentazione sono illustrati nel diagramma seguente, insieme alle attività del dispositivo che causano transizioni da uno stato a un altro.

Stato attivo

Lo stato Attivo viene definito come modalità operativa del dispositivo quando l'host non ha sospeso il dispositivo. Quando l'alimentazione viene applicata a un dispositivo, dopo il completamento dell'avvio del dispositivo, il dispositivo deve essere pronto nello stato Di alimentazione attiva .

Un dispositivo deve rispettare i requisiti di latenza di spostamento dei contatti e i requisiti di latenza di spostamento dei contatti per questa modalità.

Stato di inattività

Lo stato di inattività è definito come modalità operativa del dispositivo quando non si è verificata alcuna attività di contatti o pulsante entro un periodo definito dall'host e il dispositivo è stato quindi sospeso. Questa operazione viene definita sospensione selettiva USB.

I dispositivi Touchpad di Precisione Windows che si connettono tramite USB devono supportare la sospensione selettiva e segnalare questa funzionalità tramite un descrittore del sistema operativo Microsoft.

Un dispositivo può usare una frequenza di analisi ridotta in questa modalità, per ridurre il consumo di energia pur rispettando il requisito di latenza del contatto per questa modalità.

Una volta che il dispositivo ha rilevato un'attività qualificata, dovrebbe segnalare una riattivazione remota. Dal momento in cui viene rilevato l'evento di riattivazione remota, il dispositivo deve memorizzare nel buffer almeno 100 ms di report di contatto, per assicurarsi che poco o nessun input venga perso mentre il controller host USB sta riprendendo.

Stato sonno (armato per la riattivazione)

Lo stato sospensione è definito come modalità operativa del dispositivo quando l'host è passato a S3 o Connessione standby. Viene indicato al dispositivo tramite il report delle funzionalità in modalità latenza, con il valore "1" che indica che è consentita la latenza massima. Il dispositivo deve uscire da questa modalità a latenza elevata sia per l'attività che per la ripresa dell'host.

Nello stato sospensione, un dispositivo non utilizzerà più di 1mW. Un dispositivo può usare una frequenza di analisi ridotta in questa modalità, per ridurre significativamente il consumo di energia, pur essendo in grado di segnalare una riattivazione remota come attività qualificata per riattivare il sistema. Un Touchpad precisione Windows deve garantire che la riattivazione remota non venga segnalata per contatti spuri, poiché tali contatti comportano una riattivazione del sistema non intenzionale. Non sono previsti requisiti di latenza di contatto per questa modalità. Tuttavia, è consigliabile che il contatto continuo che dura più di un secondo, dovrebbe comportare un'interruzione asserzione. Un'occorrenza del contatto che causa l'ingresso nello stato di sospensione non deve essere segnalata per riattivare il sistema.

Stato disattivato

Lo stato Off è definito come modalità operativa del dispositivo quando il dispositivo ha la sua alimentazione completamente rimossa. Quando l'alimentazione viene applicata al dispositivo, dopo il completamento dell'avvio del dispositivo (che non richiede più di 250 ms), il dispositivo deve essere pronto e nello stato Attivo . L'avvio del dispositivo deve essere completato prima che la visualizzazione del computer venga inizializzata e abilitata.

Nello stato Off un dispositivo non deve consumare energia.

Dispositivi SPI

I dispositivi Touchpad di Precisione Windows connessi tramite SPI possono implementare il supporto per un massimo di cinque stati di alimentazione distinti:

• Attive
• Idle
• Sospensione (facoltativo)
• Armato per la riattivazione (facoltativo)
• Disattivato

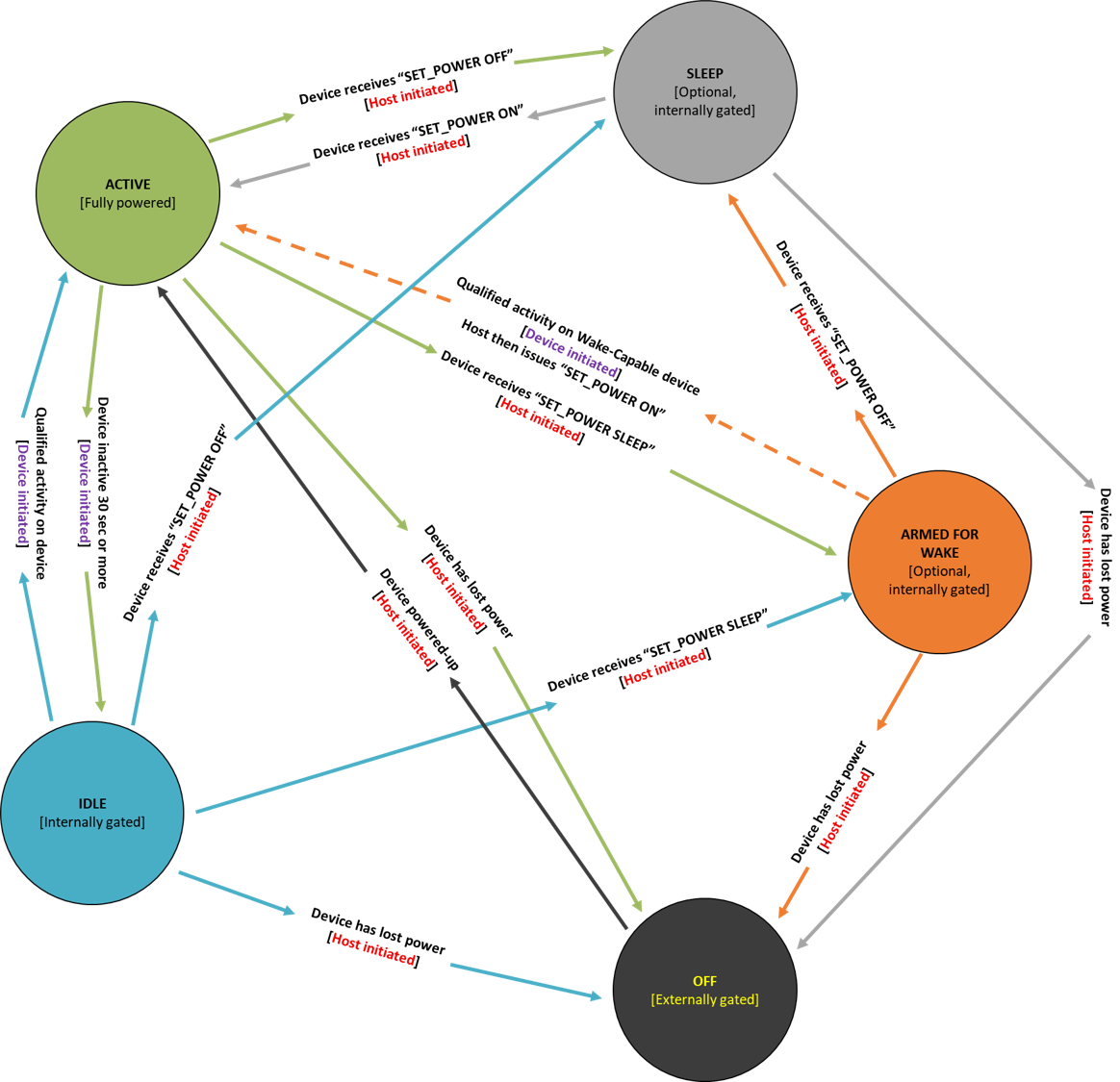

I cinque stati di alimentazione sono illustrati nel diagramma seguente, insieme alle attività del dispositivo che causano transizioni da uno stato a un altro.

Stato attivo

Lo stato Attivo è definito come la modalità operativa del dispositivo in cui sono presenti uno o più contatti oppure è stata eseguita un'attività negli ultimi 30 secondi. Quando l'alimentazione viene applicata a un dispositivo Precision Touchpad, dopo il completamento dell'avvio del dispositivo, il dispositivo deve essere pronto e nello stato Di alimentazione attiva .

Un dispositivo Precision Touchpad deve rispettare i requisiti di latenza di contatto verso il basso e la latenza di spostamento dei contatti per questa modalità, in quanto è in questo caso che verrà testata la maggior parte dei requisiti di compatibilità e in cui si verificherà la maggior parte delle interazioni utente.

Stato di inattività

Lo stato di inattività è definito come modalità operativa del dispositivo in cui non si è verificata alcuna attività negli ultimi 30 secondi.

Un dispositivo può scegliere di ridurre la velocità di analisi in questa modalità, per ridurre il consumo di energia pur rispettando il requisito di latenza del contatto per questa modalità. Una volta rilevata l'attività del dispositivo, deve tornare allo stato Attivo .

Stato sospensione

Lo stato sospensione è definito come modalità operativa che il dispositivo entra, dopo che l'host invia un comando HID SPI "edizione StandardT_POWER OFF" al dispositivo.

In questo stato, il dispositivo deve entrare nel suo stato di alimentazione interno più basso possibile e non deve eseguire l'analisi dell'input o essere armato per riattivare.

Il dispositivo deve passare allo stato Attivo dopo aver ricevuto un comando HID SPI "edizione StandardT_POWER ON" dall'host.

Armato per lo stato di riattivazione

Lo stato Armato per riattivazione è definito come la modalità operativa del dispositivo in cui l'host è passato a uno stato di alimentazione inferiore, ma sta ancora eseguendo l'analisi dell'input, quindi è configurato per essere riattivato dalle interazioni tramite touchpad.

Un dispositivo può scegliere di ridurre significativamente la velocità di analisi in questa modalità, per ridurre il consumo di energia, pur essendo in grado di segnalare una riattivazione remota (in risposta all'attività qualificata) per riattivare il sistema. Un dispositivo Touchpad di Precisione Windows deve garantire che la riattivazione remota non venga segnalata in risposta a contatti spuri, con conseguente riattivazione del sistema non intenzionale. Non sono previsti requisiti di latenza di contatto per questa modalità. È consigliabile che un contatto continuo di oltre 1 secondo comporti la segnalazione di una riattivazione remota.

Un evento di contatto che causa l'ingresso nello stato di attivazione armata non deve essere segnalato per riattivare il sistema.

Il dispositivo deve passare allo stato Attivo dopo aver ricevuto un comando HID SPI "edizione StandardT_POWER ON" dall'host.

Stato disattivato

Lo stato Off è definito come la modalità operativa in cui il dispositivo ha avuto la sua alimentazione completamente rimossa. Quando l'alimentazione viene applicata al dispositivo, dopo il completamento dell'avvio del dispositivo (che non richiede più di 250 ms), il dispositivo deve essere pronto e nello stato Di alimentazione attiva . L'avvio del dispositivo deve essere completato prima che la visualizzazione del computer venga inizializzata e abilitata.

Nello stato Off un dispositivo non deve consumare energia.
