Componenti VMQ

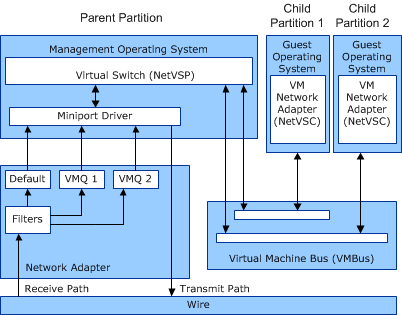

La figura seguente illustra le relazioni tra i vari componenti in un ambiente operativo VMQ (Virtual Machine Queue).

La figura precedente illustra i componenti VMQ seguenti:

Provider di servizi virtuali di rete (NetVSP)
Driver NDIS eseguito nel sistema operativo di gestione della partizione padre Hyper-V. Questo driver fornisce servizi per supportare l'accesso alla rete dalle partizioni figlio Hyper-V.

Nota A partire da Windows Server 2008, il componente commutatore estendibile Hyper-V fornisce il supporto NetVSP ai componenti NetVSC eseguiti nel sistema operativo guest. Per altre informazioni su questo componente, vedere Commutatore estendibile Hyper-V.

Client del servizio virtuale di rete (NetVSC)
Driver NDIS eseguito nel sistema operativo guest di una partizione figlio Hyper-V. NetVSC espone una visualizzazione virtualizzata della scheda di rete fisica nel computer host. Questo dispositivo virtualizzato è noto come scheda di rete della macchina virtuale.

NetVSC offre le funzionalità seguenti:

• Supporta la funzionalità del dispositivo di rete nelle partizioni figlio Hyper-V.

• Accede alla scheda di rete fisica passando messaggi sul bus di macchina virtuale (VMBus) al driver NetVSP associato. Questo driver viene eseguito nel sistema operativo di gestione della partizione padre Hyper-V.

Bus di macchine virtuali (VMBus)
Bus di comunicazione virtuale che passa messaggi di controllo e dati tra le partizioni padre e figlio di Hyper-V.

Nota In Hyper-V una partizione figlio è nota anche come macchina virtuale.

Canale del bus di macchine virtuali
Canale di comunicazione in VMBus tra netVSC in una partizione figlio Hyper-V e NetVSP nella partizione padre Hyper-V.

Coda di macchine virtuali
Coda per i dati ricevuti. Una scheda di rete che supporta VMQ include hardware per instradare i dati a una coda di macchine virtuali.

Filtro VMQ
Filtro per testare i dati in ingresso. Una scheda di rete che supporta VMQ usa filtri per testare i dati dei pacchetti per assegnare il pacchetto a una coda.
