Acquistare hardware per l'uso di MITT

Multiple Interface Test Tool (MITT) è uno strumento di test per convalidare hardware e software per semplici bus periferici, ad esempio UART, I2C, SPI e GPIO. MITT usa la scheda di sviluppo FPGA e include un pacchetto software con firmware, file binari di test e driver che forniscono una soluzione di test economica.

Per usare multiple interface test tool (MITT), sono necessarie una scheda MITT e schede adattatori specifiche del bus che collegano le porte sulla scheda MITT. Il tipo di scheda dipende dal bus da testare.

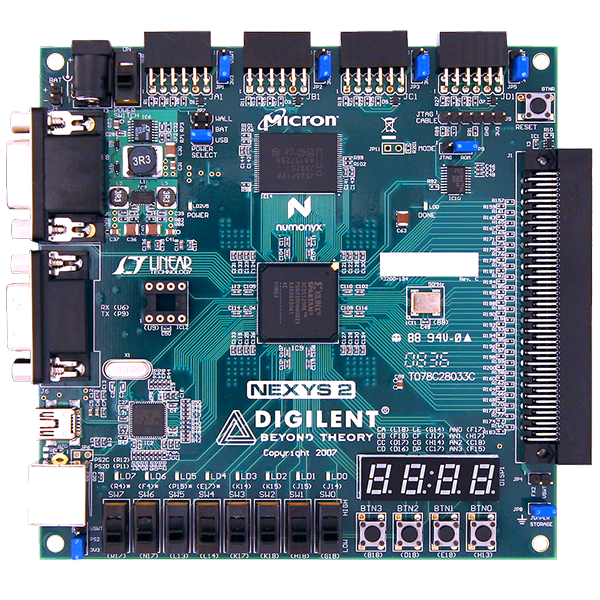

• Scheda MITT

  Ad esempio, scheda di sviluppo FPGA (Nexys2). Vedi scheda FPGA da Digilent.

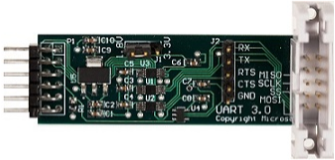

• Scheda adattatore UART/SPI

  Vedere scheda adattatore UART/SPI da JJG Technologies.

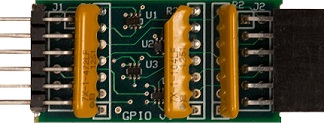

• Scheda adattatore GPIO

  Vedere Scheda adattatore GPIO da JJG Technologies.

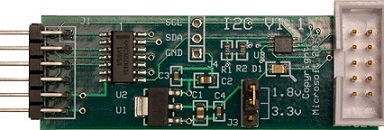

• Scheda adattatore I2C

  Vedere Scheda adattatore I2C da JJG Technologies.



• Scheda di espansione MCATT

  Vedere scheda di espansione MCATT da JJG Technologies.



• Riquadro del simulatore di tocco

  Tastiera del simulatore di tocco e cavo di banda per la connessione all'adattatore. Lo strumento MCATT è in grado di stimolare un dispositivo di tocco capacità stimolando i punti precisi che vengono in contatto con la lavagna. Le schede possono essere personalizzate in modo da avere diverse risoluzioni di dimensioni e punti di contatto.



  Questi riquadri sono personalizzati per il dispositivo da testare.

  • Dimensioni specifiche
  • Numero di punti di tocco
  • Distanza tra i punti di tocco
