Fotocamera basata su USB con un pulsante di acquisizione

Un grafico di filtro leggermente più complesso, rispetto a una telecamera per conferenze basata su USB o 1394, viene creato per una telecamera per conferenze il cui minidriver espone un pin per immagini statiche che supporta un pulsante per acquisire un'immagine statica. Il pin fisso può fornire un'immagine con risoluzione superiore quando l'utente preme un pulsante sulla fotocamera.

I fornitori non devono scrivere un minidriver per la fotocamera basata su USB se è conforme alla specifica UVC. Microsoft fornisce il driver di classe video USB per tali fotocamere. Microsoft consiglia di sviluppare qualsiasi nuovo hardware della fotocamera di conferenza basata su USB per seguire la specifica UVC.

Microsoft fornisce anche la libreria Minidriver USBCAMD per la compatibilità con le versioni precedenti. USBCAMD supporta le fotocamere con pin per immagini fisse. Tuttavia, l'interfaccia USBCAMD è obsoleta e Microsoft ha interrotto ulteriormente lo sviluppo.

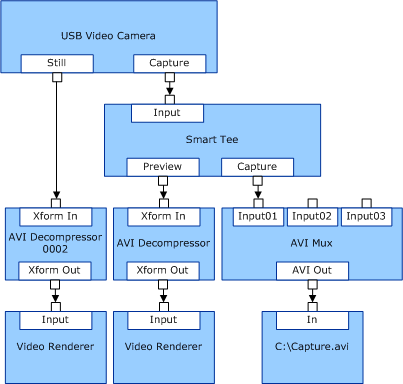

Il diagramma seguente illustra una possibile configurazione del grafo di filtro per una fotocamera basata su USB con un pin fisso.

Nel diagramma, il segnaposto trasmette solo una singola immagine quando l'utente preme il pulsante sulla fotocamera. In alternativa, il pin può essere attivato tramite controllo programmato.

La tecnologia Windows Image Acquisition (WIA) basata su Still Image Architecture (STI) integra la funzionalità fornita da USBCAMD. Per altre informazioni, vedi Driver di acquisizione di immagini di Windows e Driver per immagini statiche.

Il filtro wia video snapshot è un'aggiunta a WIA fornita con Microsoft Windows XP e sistemi operativi successivi. Il filtro del video snapshot WIA consente di acquisire fotogrammi fissi dal flusso video.

Esistono due metodi per acquisire un'immagine fissa dal dispositivo. Il primo consiste nell'inserire il filtro snapshot video WIA a valle dal filtro di acquisizione e attivare un'acquisizione a livello di codice. Il secondo consiste nell'abilitare il supporto per il "still pin" utilizzando l'interfaccia USBCAMD per sviluppare un mini-driver. Il filtro snapshot video WIA può quindi essere attivato premendo un pulsante nel dispositivo.

I vantaggi di acquisire un'immagine da un fermo immagine anziché dal flusso video sono che il fermo immagine può fornire un'immagine con risoluzione più elevata e consentire all'utente di catturare un'immagine premendo un pulsante sul dispositivo.

Se il supporto ai pin non è ancora stato aggiunto esplicitamente al minidriver, il filtro per snapshot video WIA può essere attivato dal software, ma la risoluzione sarà uguale a quella del flusso video.

È possibile eseguire il rendering di alcune implementazioni di pin solo dopo il pin di acquisizione perché sono basate sui formati di dati del pin di acquisizione.

Per altre informazioni sullo sviluppo di driver WIA, vedere la Guida alla progettazione dei driver di dispositivo di imaging.
