Panoramica dello scenario del lab di test

In questo scenario di testing, DirectAccess viene distribuito con:

• DC1: un server configurato come controller di dominio, server DNS e server DHCP per il dominio corp.contoso.com.

• 2-DC1: un server configurato come controller di dominio e server DNS per il dominio corp2.corp.contoso.com.

• EDGE1 e 2-EDGE1-due server nella rete interna che sono configurati come server di accesso remoto. Ogni server dispone di due schede di rete; una connessa alla rete interna e l'altra connessa alla rete esterna.

• APP1 e 2-APP1-due server nella rete interna che sono configurati come server web e file.

• APP2- Un computer nella rete interna che è configurato come un server solo IPv4 per web e file. Il computer viene utilizzato per evidenziare le funzionalità NAT64/DNS64.

• ROUTER1: un server che è configurato per fornire routing tra le due reti aziendale interne.

• INET1: un server configurato come server DNS e DHCP Internet.

• NAT1- un computer client configurato come dispositivo di traduttore di indirizzi di rete tramite Condivisione connessione Internet.

• CLIENT1 e CLIENT2-due computer client che sono configurati come client DirectAccess che verrà utilizzato per verificare la connettività DirectAccess durante lo spostamento tra la rete interna, la rete Internet simulata e una rete domestica. CLIENT2 è un client Windows 7®.

L'ambiente di testing è costituito da quattro subnet che simulano le operazioni seguenti:

• Una rete domestica denominata Homenet (192.168.137.0/24) connessa a Internet attraverso un NAT.

• La rete esterna rappresentata dalla subnet Internet (131.107.0.0/24).

• Una rete interna denominata Corpnet (10.0.0.0/24; 2001:db8:1::/64) separata da Internet dal server di accesso remoto EDGE1.

• Una rete interna denominata 2-Corpnet1 (10.2.0.0/24; 2001:db8:2::/64) separata da Internet dal server di accesso remoto 2-EDGE1.

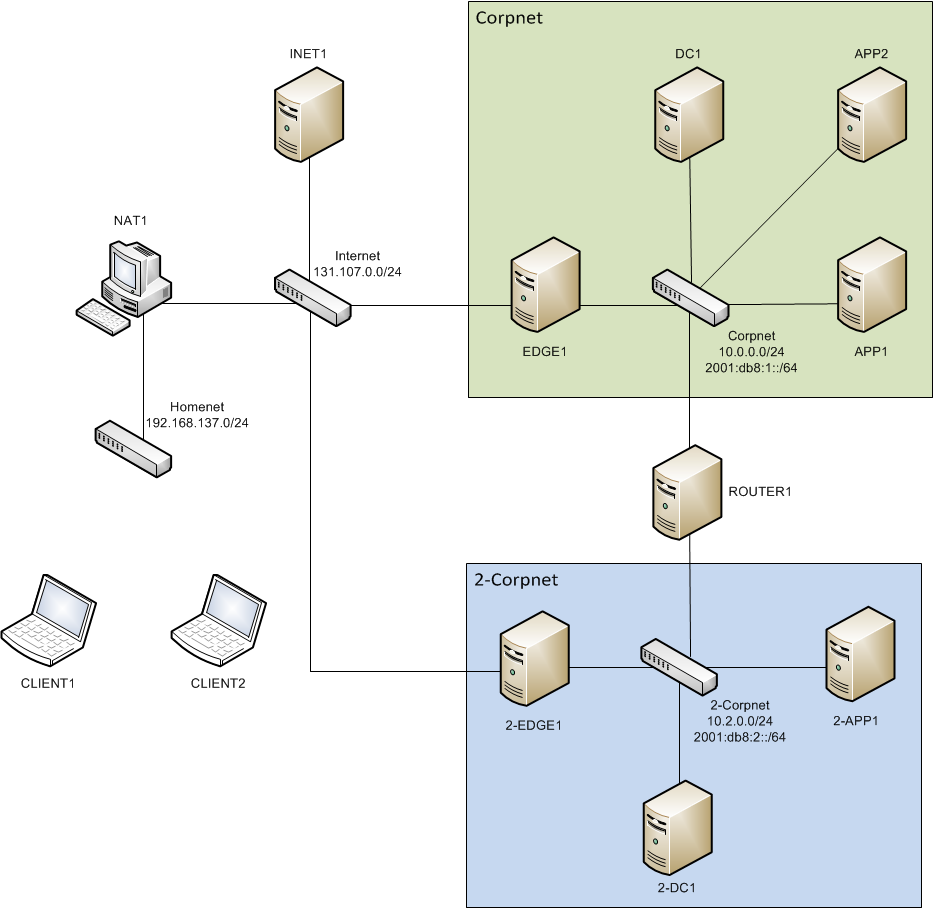

I computer in ogni subnet si connettono tramite un hub o switch fisico o virtuale, come illustrato nella figura seguente.
