Effetto istogramma

Usare l'effetto istogramma per generare un istogramma per la bitmap di input in base al numero specificato di bin.

Il CLSID per questo effetto è CLSID_D2D1Histogram.

• esempio di
• proprietà effetto
• selettori del canale
• Output dei dati
• osservazioni
• requisiti
• argomenti correlati

Esempio

Prima

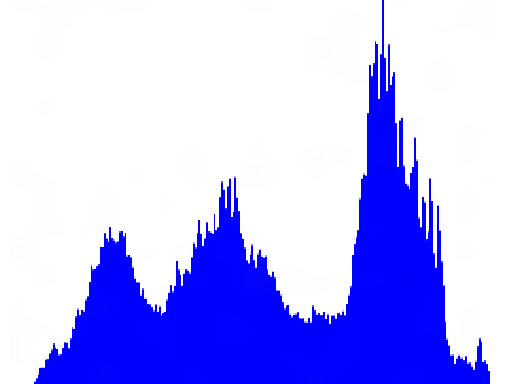

Grafico dei dati di output dell'istogramma

ComPtr<ID2D1Effect> histogramEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Histogram, &histogramEffect);

histogramEffect->SetInputEffect(0, m_2DAffineTransformEffectRight.Get());
histogramEffect->SetValue(D2D1_HISTOGRAM_PROP_CHANNEL_SELECT, D2D1_CHANNEL_SELECTOR_G);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(histogramEffect.Get());
m_d2dContext->EndDraw();

// The histogram data is only available once the effect has been 'drawn'.
int histogramBinCount;

HRESULT hr = histogramEffect->GetValue(D2D1_HISTOGRAM_PROP_NUM_BINS, &histogramBinCount);

float *histogramData = new float[histogramBinCount];
hr = histogramEffect->GetValue(D2D1_HISTOGRAM_PROP_HISTOGRAM_OUTPUT,
                               reinterpret_cast<BYTE*>(histogramData),
                               histogramBinCount * sizeof(float));

Proprietà dell'effetto

Ecco l'equazione per generare l'output.

viene valutato da 0 al numero di contenitori. L'effetto genera un istogramma per i valori pixel compresi tra 0 e 1. I valori al di fuori di questo intervallo sono bloccati all'intervallo. L'intervallo di un bucket specifico dipende dal numero di bucket. Questo effetto funziona sui pixel bitmap dritti. I canali di colore della bitmap di input sono divisi per il canale alfa per calcolare questo effetto.

Enumerazione del nome visualizzato e dell'indice	Tipo e valore predefinito	Descrizione
NumBins D2D1_HISTOGRAM_PROP_NUM_BINS	UINT32 256	Specifica il numero di bin utilizzati per l'istogramma. L'intervallo di valori di intensità che rientrano in un bucket specifico dipende dal numero di bucket specificati.
ChannelSelect D2D1_HISTOGRAM_PROP_CHANNEL_SELECT	D2D1_CHANNEL_SELECTOR D2D1_CHANNEL_SELECTOR_R	Specifica il canale utilizzato per generare l'istogramma. Questo effetto ha un singolo output di dati corrispondente al canale specificato. Per altre informazioni, vedi selettori di canale.
HistogramOutput D2D1_HISTOGRAM_PROP_HISTOGRAM_OUTPUT	FLOAT[] Solo proprietà di output.	Matrice di output.

Selettori di canale

Enumerazione	Descrizione
D2D1_CHANNEL_SELECTOR_R	L'effetto genera l'output dell'istogramma in base al canale rosso.
D2D1_CHANNEL_SELECTOR_G	L'effetto genera l'output dell'istogramma in base al canale verde.
D2D1_CHANNEL_SELECTOR_B	L'effetto genera l'output dell'istogramma in base al canale blu.
D2D1_CHANNEL_SELECTOR_A	L'effetto genera l'output dell'istogramma in base al canale alfa.

Output dei dati

Questo effetto restituisce float[], con il numero di elementi corrispondenti al numero di bin specificati. Ogni elemento in FLOAT[] è un float. Il valore dell'elemento corrisponde al numero di elementi in tale contenitore.

Osservazioni

Nota

Il metodoCreateEffectha esito negativo se il dispositivo non supporta DirectCompute e restituisce HRESULT = D2DERR_INSUFFICIENT_DEVICE_CAPABILITIES. Tutte le schede DirectX11 e DirectX10 che supportano DirectCompute possono usare l'effetto.

Fabbisogno

Requisito	Valore
Client minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Biblioteca	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
