Effetto di illuminazione diffusa da punto a punto

Usa l'effetto di illuminazione diffusa dal punto per creare un'immagine che sembra essere una superficie non riflettente con luce sparsa in tutte le direzioni. Questo effetto usa il canale alfa come mappa di altezza e illumina l'immagine con una sorgente di luce punto.

Il colore della bitmap di output è il risultato del colore chiaro, della posizione della luce e della geometria della superficie. L'output del canale alfa per ogni pixel con illuminazione diffusa è sempre 1,0.

Il CLSID per questo effetto è CLSID_D2D1PointDiffuse. Per usare questo effetto, aggiungere dxguid.lib alle dipendenze del linker.

• 'immagine di esempio
• proprietà dell'effetto
• modalità di scalabilità
• Requisiti
• argomenti correlati

Immagine di esempio

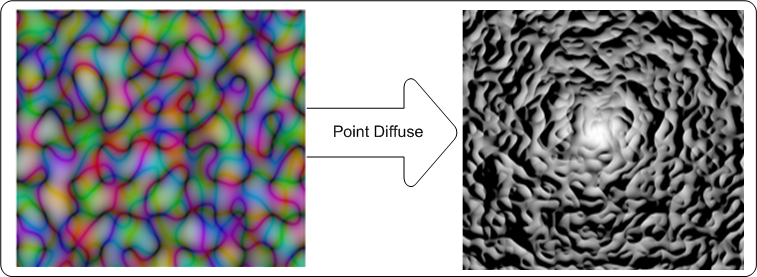

L'esempio seguente mostra le immagini di input e output dell'effetto di illuminazione diffusa a punti.

L'illuminazione diffusa si riferisce alla luce riflessa in più direzioni, come illustrato qui.

L'effetto calcola i valori dei pixel di output finali usando queste equazioni:

Dove:

k_d = costante di illuminazione diffusa. Specificato dall'utente.
= vettore di unità normale della superficie, una funzione di x e y.
= vettore di unità che punta dalla superficie alla luce.
L_r, L_g, L_b = colore chiaro nei componenti RGB.

Proprietà dell'effetto

Enumerazione del nome visualizzato e dell'indice	Descrizione
Posizione della Luce D2D1_POINTDIFFUSE_PROP_LIGHT_POSITION	Posizione della luce della sorgente di luce punto. La proprietà è un D2D1_VECTOR_3F definito come (x, y, z). Le unità sono in pixel indipendenti dal dispositivo (DIP) e non sono associate. Il tipo è D2D1_VECTOR_3F. Il valore predefinito è {0.0f, 0.0f, 0.0f}.
DiffuseConstant D2D1_POINTDIFFUSE_PROP_DIFFUSE_CONSTANT	Rapporto tra riflessione diffusa e quantità di luce in ingresso. Questa proprietà deve essere compresa tra 0 e 10.000 ed è senza unità. Il tipo è FLOAT. Il valore predefinito è 1,0f.
SurfaceScale D2D1_POINTDIFFUSE_PROP_SURFACE_SCALE	Fattore di scala nella direzione Z. La scala della superficie è senza unità e deve essere compresa tra 0 e 10.000. Il tipo è FLOAT. Il valore predefinito è 1,0f.
Colore D2D1_POINTDIFFUSE_PROP_COLOR	Colore della luce in ingresso. Questa proprietà viene esposta come vettore 3 (R, G, B) e usata per calcolare LR, LG, LB. Il tipo è D2D1_VECTOR_3F. Il valore predefinito è {1.0f, 1.0f, 1.0f}.
LunghezzaUnitàKernel D2D1_POINTDIFFUSE_PROP_KERNEL_UNIT_LENGTH	Dimensioni di un elemento nel kernel Sobel usato per generare la normale superficie nella direzione X e Y. Questa proprietà corrisponde ai valori dx e dy nel gradiente Sobel. Questa proprietà è un D2D1_VECTOR_2F (Lunghezza unità kernel X, Lunghezza unità kernel Y) ed è definita in (unità DIP/unità kernel). L'effetto usa l'interpolazione bilineare per ridimensionare la bitmap in modo che corrisponda alle dimensioni degli elementi del kernel. Il tipo è D2D1_VECTOR_2F. Il valore predefinito è {1.0f, 1.0f}.
ScaleMode D2D1_POINTDIFFUSE_PROP_SCALE_MODE	Modalità di interpolazione usata dall'effetto per ridimensionare l'immagine alla lunghezza dell'unità kernel corrispondente. Esistono sei modalità di scala che vanno in qualità e velocità. Per altre informazioni, vedi Modalità di scalabilità. Il tipo è D2D1_POINTDIFFUSE_SCALE_MODE. Il valore predefinito è D2D1_POINTDIFFUSE_SCALE_MODE_LINEAR.

Modalità di scalabilità

Enumerazione	Descrizione
D2D1_POINTDIFFUSE_SCALE_MODE_NEAREST_NEIGHBOR (Modalità di scala "punto diffuso" più vicino)	Campiona il singolo punto più vicino e lo usa. Questa modalità usa meno tempo di elaborazione, ma restituisce l'immagine di qualità più bassa.
D2D1_POINTDIFFUSE_SCALE_MODE_LINEAR	Usa un campione a quattro punti e l'interpolazione lineare. Questa modalità restituisce un'immagine di qualità superiore rispetto al vicino più vicino.
D2D1_POINTDIFFUSE_SCALE_MODE_CUBIC	Usa un kernel cubico a 16 campioni per l'interpolazione. Questa modalità usa il tempo di elaborazione più elevato, ma restituisce un'immagine di qualità superiore.
D2D1_POINTDIFFUSE_SCALE_MODE_MULTI_SAMPLE_LINEAR	Usa 4 campioni lineari all'interno di un singolo pixel per un buon anti-aliasing dei bordi. Questa modalità è utile per ridurre di piccoli incrementi le immagini con pochi pixel.
D2D1_POINTDIFFUSE_SCALE_MODE_ANISOTROPIC	Usa il filtro anisotropico per campionare un modello in base alla forma trasformata della bitmap.
D2D1_POINTDIFFUSE_SCALE_MODE_HIGH_QUALITY_CUBIC	Usa un kernel cubico di dimensioni variabili di alta qualità per eseguire una riduzione preliminare della scala dell'immagine, qualora sia coinvolto un ridimensionamento nella matrice di trasformazione. Usa quindi la modalità di interpolazione cubica per l'output finale.

Nota

Se non si seleziona una modalità, per impostazione predefinita l'effetto è impostato a D2D1_POINTDIFFUSE_SCALE_MODE_LINEAR.

Requisiti

Requisito	Valore
Client minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Biblioteca	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
