Effetto luminosità

Usare l'effetto luminosità per controllare la luminosità dell'immagine.

ClSID per questo effetto è CLSID_D2D1Brightness.

• Immagine di esempio
• Proprietà dell'effetto
• Bitmap di output
• Requisiti
• Argomenti correlati

Immagine di esempio

Prima
After

ComPtr<ID2D1Effect> brightnessEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Brightness, &brightnessEffect);

brightnessEffect->SetValue(D2D1_BRIGHTNESS_PROP_BLACK_POINT, D2D1::Vector2F(0.0f, 0.2f));

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(brightnessEffect.Get());
m_d2dContext->EndDraw();

Proprietà dell'effetto

Nome visualizzato proprietà	Tipo e valore predefinito	Description
Punto bianco D2D1_BRIGHTNESS_PROP_WHITE_POINT	D2D1_VECTOR_2F {1.0f, 1.0f}	Parte superiore della curva di trasferimento della luminosità. Il punto bianco regola l'aspetto delle parti più luminose dell'immagine. Questa proprietà è sia per il valore x che per il valore y, in tale ordine. Ognuno dei valori di questa proprietà è compreso tra 0 e 1, incluso.
BlackPoint D2D1_BRIGHTNESS_PROP_BLACK_POINT	D2D1_VECTOR_2F {0.0f, 0.0f}	Parte inferiore della curva di trasferimento della luminosità. Il punto nero regola l'aspetto delle parti più scure dell'immagine. Questa proprietà è sia per il valore x che per il valore y, in tale ordine. Ognuno dei valori di questa proprietà è compreso tra 0 e 1, incluso.

Questo effetto usa i punti bianchi e neri specificati per generare una funzione di trasferimento usata per regolare la bitmap. L'equazione successiva descrive la funzione di trasferimento. Le intensità di input sono definite tra 0 e 1.

L'algoritmo di effetto implementa un'equazione che crea la funzione di trasferimento. Questa funzione viene usata per regolare i pixel dell'immagine. I valori x e y del punto nero e il punto bianco sono le coordinate in due dimensioni connesse alla trasformazione. Ogni parte dell'equazione di output finale:

1. Converte i dati dell'immagine dallo spazio lineare allo spazio non lineare usando questa equazione:

2. Regola l'immagine in base ai valori seguenti:

   • input è il valore di intensità del pixel dell'immagine di input compreso tra 0 e 1.

   • *Pt bianco. (x, y)*la posizione della curva di trasformazione per le intensità di pixel più luminose.

   • Nero Pt. (x, y) è la posizione della curva di trasformazione per le intensità dei pixel dimmer.

3. Converte nuovamente i dati dell'immagine nello spazio lineare usando questa equazione:

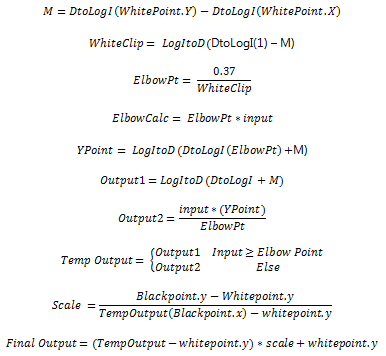

L'equazione di output finale e le parti del componente sono visualizzate qui.

Bitmap di output

Le dimensioni della bitmap di output sono uguali alle dimensioni della bitmap di input.

Requisiti

Requisito	Valore
Client minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Libreria	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
