Effetto composito

Usare l'effetto composito per combinare 2 o più immagini. Questo effetto ha 13 diverse modalità composite. T

L'effetto composito accetta 2 o più input. Quando si specificano 2 immagini, la destinazione è il primo input (indice 0) e l'origine è il secondo input (indice 1). Se si specificano più di 2 input, le immagini vengono composte a partire dal primo input e dal secondo e così via.

Questo effetto implementa tutte le modalità usando l'unità di fusione dell'unità di elaborazione grafica (GPU).

Il CLSID per questo effetto è CLSID_D2D1Composite.

• Immagine di esempio
• Proprietà dell'effetto
• Tipi di modalità
• Codice di esempio
• Requisiti
• Argomenti correlati

Immagine di esempio

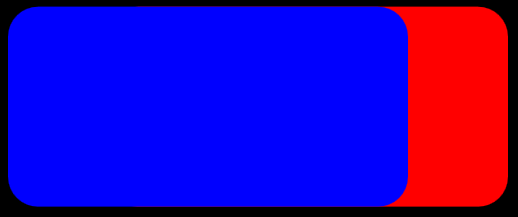

L'immagine seguente mostra 2 rettangoli arrotondati delle stesse dimensioni sovrapposte. Il rettangolo blu è l'origine e il rettangolo rosso è la destinazione. Le immagini sono state composte con la modalità Source Over.

Ecco un altro esempio usando la modalità predefinita.

Prima dell'immagine 1

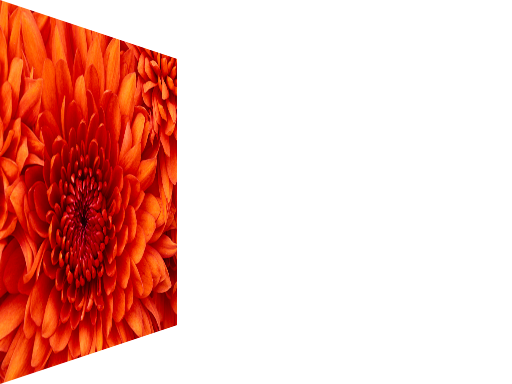

Prima dell'immagine 2

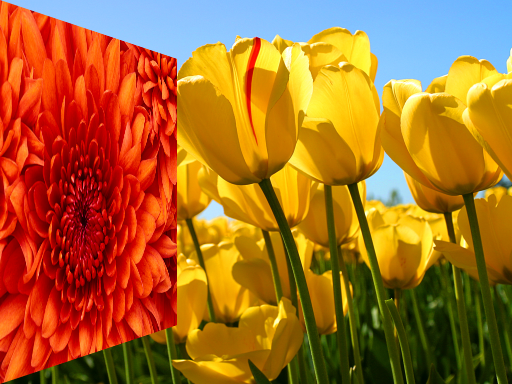

After

ComPtr<ID2D1Effect> compositeEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Composite, &compositeEffect);

compositeEffect->SetInput(0, bitmap);
compositeEffect->SetInput(1, bitmapTwo);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(compositeEffect.Get());
m_d2dContext->EndDraw();

Proprietà dell'effetto

Enumerazione nome visualizzato e indice	Tipo e valore predefinito	Descrizione
Mode D2D1_COMPOSITE_PROP_MODE	D2D1_COMPOSITE_MODE D2D1_COMPOSITE_MODE_SOURCE_OVER	Modalità usata per l'effetto.

Tipi di modalità

La tabella seguente mostra le modalità di questo effetto. Le equazioni elencate nella tabella usano questi elementi:

• O = Output
• S = Origine
• SA = Source Alpha
• D = Destinazione
• DA = Destinazione Alfa

Enumerazione	Equazione	Dimensioni bitmap di output
D2D1_COMPOSITE_MODE_SOURCE_OVER	O = S + (1 SA) * D	Unione delle bitmap di origine e di destinazione
D2D1_COMPOSITE_MODE_DESTINATION_OVER	O = (1 DA) * S + D	Unione delle bitmap di origine e di destinazione
D2D1_COMPOSITE_MODE_SOURCE_IN	O = DA * S	Intersezione delle bitmap di origine e di destinazione
D2D1_COMPOSITE_MODE_DESTINATION_IN	O = SA * D	Intersezione delle bitmap di origine e di destinazione
D2D1_COMPOSITE_MODE_SOURCE_OUT	O = (1 - DA) * S	Area della bitmap di origine
D2D1_COMPOSITE_MODE_DESTINATION_OUT	O = (1 - SA) * D	Area della bitmap di destinazione
D2D1_COMPOSITE_MODE_SOURCE_ATOP	O = DA * S + (1 - SA) * D	Area della bitmap di destinazione
D2D1_COMPOSITE_MODE_DESTINATION_ATOP	O = (1 - DA) * S + SA * D	Area della bitmap di origine
D2D1_COMPOSITE_MODE_XOR	O = (1 - DA) * S + (1 - SA) * D	Unione delle bitmap di origine e di destinazione
D2D1_COMPOSITE_MODE_PLUS	O = S + D	Unione delle bitmap di origine e di destinazione
D2D1_COMPOSITE_MODE_SOURCE_COPY	O = S	Area della bitmap di origine
D2D1_COMPOSITE_MODE_BOUNDED_SOURCE_COPY	O = S (solo in cui esiste l'origine)	Unione delle bitmap di origine e di destinazione. La destinazione non è sovrascritta in cui l'origine non esiste.
D2D1_COMPOSITE_MODE_MASK_INVERT	O = (1 D) * S + (1 SA) * D	Unione delle bitmap di origine e di destinazione. I valori alfa sono invariati.

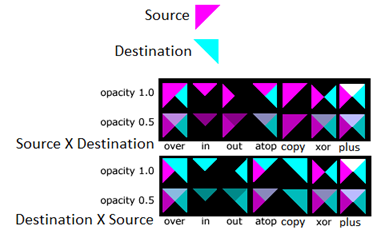

La figura seguente mostra un esempio di ognuna delle modalità con immagini con opacità pari a 1,0 o 0,5.

Codice di esempio

Per un esempio di questo effetto, scaricare l'esempio di modalità di effetto composito Direct2D.

Requisiti

Requisito	Valore
Client minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Libreria	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
