Effetto trasferimento discreto

Usare l'effetto di trasferimento discreto per eseguire il mapping delle intensità di colore di un'immagine usando una funzione di trasferimento passo creata da un elenco di valori specificati.

ClSID per questo effetto è CLSID_D2D1DiscreteTransfer.

• Immagine di esempio
• Proprietà dell'effetto
• Requisiti
• Argomenti correlati

Immagine di esempio

L'immagine seguente mostra l'input e l'output dell'effetto di trasferimento discreto.

Prima
After

ComPtr<ID2D1Effect> discreteTransferEffect;
m_d2dContext->CreateEffect(CLSID_D2D1DiscreteTransfer, &discreteTransferEffect);

discreteTransferEffect->SetInput(0, bitmap);

float table[3] = {0.0f, 0.5f, 1.0f};
discreteTransferEffect->SetValue(D2D1_DISCRETETRANSFER_PROP_RED_TABLE, table);
discreteTransferEffect->SetValue(D2D1_DISCRETETRANSFER_PROP_GREEN_TABLE, table);
discreteTransferEffect->SetValue(D2D1_DISCRETETRANSFER_PROP_BLUE_TABLE, table);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(discreteTransferEffect.Get());
m_d2dContext->EndDraw();

La funzione di trasferimento è basata sull'elenco di input: V=(V0,V1,V2,V3,V? ,V_N) dove N è il numero di elementi - 1.

L'intensità del pixel di input è rappresentata come C. L'intensità del pixel di output, C viene calcolata con l'equazione:

Per un valore C, selezionare un valore k, in modo che:

L'output C può essere calcolato usando l'equazione: C' = V?

Questo effetto funziona su immagini alfa dritte e premultiplied. L'effetto restituisce bitmap alfa premultiplied.

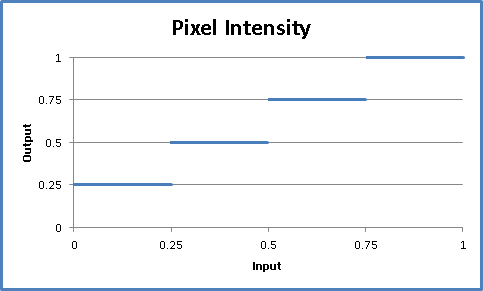

Ecco il grafico della funzione di trasferimento discreto come se gli input siano [0.25, 0.5, 0.75, 1.0].

Proprietà dell'effetto

Nota

I valori di tutti i canali delle proprietà di trasferimento discreti sono unitless e hanno un minimo di 0,0 e un massimo di 1,0.

Enumerazione nome visualizzato e indice	Tipo e valore predefinito	Descrizione
RedTable D2D1_DISCRETETRANSFER_PROP_RED_TABLE	FLOAT[] {0.0f, 1.0f}	Elenco di valori usati per definire la funzione di trasferimento per il canale Rosso.
RedDisable D2D1_DISCRETETRANSFER_PROP_RED_DISABLE	BOOL FALSE	Se si imposta questa opzione su TRUE, l'effetto non applica la funzione di trasferimento al canale Rosso. Se si imposta questa opzione su FALSE, l'effetto applica la funzione RedDiscreteTransfer al canale Rosso.
GreenTable D2D1_DISCRETETRANSFER_PROP_GREEN_TABLE	FLOAT[] {0.0f, 1.0f}	Elenco di valori che definiscono la funzione di trasferimento per il canale Verde.
GreenDisable D2D1_DISCRETETRANSFER_PROP_GREEN_DISABLE	BOOL FALSE	Se si imposta questa opzione su TRUE, l'effetto non applica la funzione di trasferimento al canale Verde. Se si imposta questa opzione su FALSE, l'effetto applica la funzione GreenDiscreteTransfer al canale Verde.
BlueTable D2D1_DISCRETETRANSFER_PROP_BLUE_TABLE	FLOAT[] {0.0f, 1.0f}	Elenco di valori che definiscono la funzione di trasferimento per il canale Blu.
BlueDisable D2D1_DISCRETETRANSFER_PROP_BLUE_DISABLE	BOOL FALSE	Se si imposta questa opzione su TRUE, l'effetto non applica la funzione di trasferimento al canale Blu. Se si imposta questa opzione su FALSE, l'effetto applica la funzione BlueDiscreteTransfer al canale Blu.
AlphaTable D2D1_DISCRETETRANSFER_PROP_ALPHA_TABLE	FLOAT[] {0.0f, 1.0f}	Elenco di valori che definiscono la funzione di trasferimento per il canale Alfa.
AlfaDisable D2D1_DISCRETETRANSFER_PROP_ALPHA_DISABLE	BOOL FALSE	Se si imposta questa opzione su TRUE, l'effetto non applica la funzione di trasferimento al canale Alfa. Se si imposta questa opzione su FALSE, l'effetto applica la funzione AlphaDiscreteTransfer al canale Alfa.
ClampOutput D2D1_DISCRETETRANSFER_PROP_CLAMP_OUTPUT	BOOL FALSE	Se l'effetto blocca i valori di colore su 0 e 1 prima che l'effetto passi i valori all'effetto successivo nel grafico. L'effetto blocca i valori prima che premultipli l'alfa. Se si imposta questa opzione su TRUE, l'effetto blocca i valori. Se si imposta questa opzione su FALSE, l'effetto non blocca i valori di colore, ma altri effetti e la superficie di output possono bloccare i valori se non sono di precisione sufficiente.

Requisiti

Requisito	Valore
Client minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e Aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Libreria	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
