Effetto mappa di spostamento

Usare l'effetto mappa di spostamento per spostare i pixel dell'immagine di input in base ai valori di intensità di una seconda immagine di input.

Il CLSID per questo effetto è CLSID_D2D1DisplacementMap.

• Immagine di esempio
• Proprietà dell'effetto
• Canali colore
• Output Bitmap
• Requisiti
• Argomenti correlati

Immagine di esempio

Prima

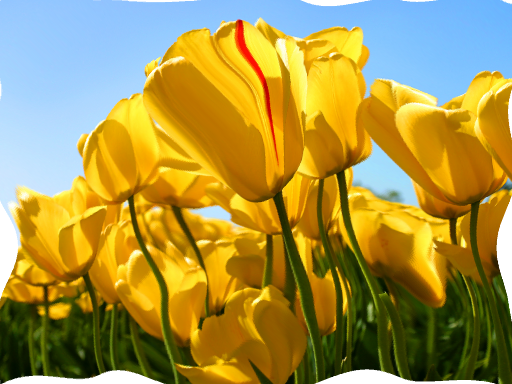

After

ComPtr<ID2D1Effect> displacementMapEffect;
m_d2dContext->CreateEffect(CLSID_D2D1DisplacementMap, &displacementMapEffect);

displacementMapEffect->SetInput(0, bitmap);
displacementMapEffect->SetValue(D2D1_DISPLACEMENTMAP_PROP_SCALE, 100.0f);

// The second input of the displacement effect determines how the input image is transformed.
// For this example, we will use a turbulence effect as the second input to randomly distort the image.
ComPtr<ID2D1Effect> turbulenceEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Turbulence, &turbulenceEffect);
displacementMapEffect->SetInputEffect(1, turbulenceEffect.Get());

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(displacementMapEffect.Get());
m_d2dContext->EndDraw();

Le posizioni dei pixel nell'output vengono determinate usando questa formula:

C' (x,y)=C(x+ scale*(XChannelSelector(Displacement Bitmap (x,y))-0.5),y+ scale*(YChannelSelector(Displacement Bitmap (x,y))-0.5))

Dove:

C (x, y) è il pixel di output in corrispondenza di (x, y).
C (x, y) è il pixel di input in corrispondenza di (x, y).
Bitmap di spostamento (x, y) è l'intensità del pixel di spostamento alle coordinate specificate
XChannelSelector l'intensità del canale RGBA selezionato dalla bitmap di spostamento che sposta l'immagine di input nella direzione X.
YChannelSelector l'intensità del canale RGBA selezionato dalla bitmap di spostamento che sposta l'immagine di input nella direzione Y.

L'effetto ricampiona l'immagine di input in base alla proprietà di scala e all'intensità dell'immagine di spostamento. Usa l'interpolazione bilineare se il campionamento da tra pixel nell'immagine di input.

Questo effetto funziona sulle immagini alfa dritte e premoltiplicate. Il formato alfa di output corrisponde al formato di input.

Proprietà dell'effetto

Enumerazione nome visualizzato e indice	Tipo e valore predefinito	Descrizione
Scalabilità D2D1_DISPLACEMENTMAP_PROP_SCALE	FLOAT 0,0f	Moltiplica l'intensità del canale selezionato dall'immagine di spostamento. Più alto si imposta questa proprietà, più l'effetto sposta i pixel
XChannelSelect D2D1_DISPLACEMENTMAP_PROP_X_CHANNEL_SELECT	D2D1_CHANNEL_SELECTOR D2D1_CHANNEL_SELECTOR_A	L'effetto estrae l'intensità da questo canale di colore e lo usa per spostare l'immagine nello spazio nella direzione X. Per altre informazioni, vedi Canali colore .
YChannelSelect D2D1_DISPLACEMENTMAP_PROP_Y_CHANNEL_SELECT	D2D1_CHANNEL_SELECTOR D2D1_CHANNEL_SELECTOR_A	L'effetto estrae l'intensità da questo canale di colore e lo usa per spostare l'immagine nello spazio nella direzione Y. Per altre informazioni, vedi Canali colore .

Canali colore

Enumerazione	Descrizione
D2D1_CHANNEL_SELECTOR_R	L'effetto estrae l'output di intensità dal canale rosso.
D2D1_CHANNEL_SELECTOR_G	L'effetto estrae l'output dell'intensità dal canale verde.
D2D1_CHANNEL_SELECTOR_B	L'effetto estrae l'output di intensità dal canale blu.
D2D1_CHANNEL_SELECTOR_A	L'effetto estrae l'output dell'intensità dal canale alfa.

Output Bitmap

È possibile determinare le dimensioni massime della bitmap di output con queste equazioni:

Bitmap di output? Pixel=(Dimensioni bitmap di input?( DIP)+Scala)*(DPI utente/96)

Output Bitmap_y Pixel=(Input Bitmap Size_y(DIPs) + Scale)*(User DPI/96)

Requisiti

Requisito	Valore
Client minimo supportato	Windows 8 e aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Libreria	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
