Effetto di illuminazione speculare a distanza

Usa l'effetto di illuminazione speculare distante per creare un'immagine che sembra essere una superficie riflettente in cui la sorgente luminosa sembra provenire da una lunga distanza (ad esempio il sole o le luci di sovraccarico). Questo effetto usa il canale alfa come mappa di altezza e illumina l'immagine con una sorgente di luce distante.

Il colore della bitmap di output è il risultato del colore chiaro, della posizione della luce e della geometria della superficie. L'output del canale alfa per ogni pixel con illuminazione speculare è il massimo degli output del canale rosso, verde e blu per quel pixel.

Il CLSID per questo effetto è CLSID_D2D1DistantSpecular.

• Immagine di esempio
• Fonte di luce distante
• Proprietà dell'effetto
• Modalità di scalabilità
• Requisiti
• Argomenti correlati

Immagine di esempio

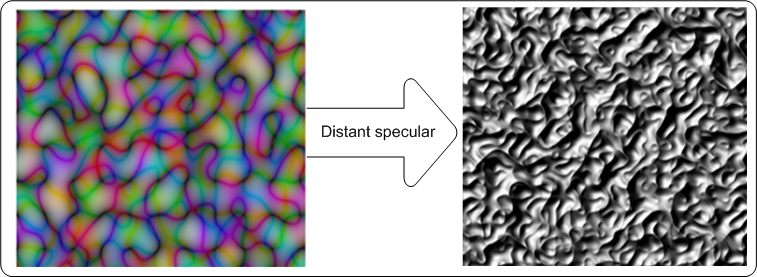

L'esempio seguente mostra le immagini di input e output dell'effetto di illuminazione speculare distante.

La bitmap di output finale può essere calcolata usando le equazioni seguenti.

dove

K? = costante di illuminazione speculare.
= vettore di unità normale della superficie.
= vettore di unità "a metà" tra vettore dell'unità oculare e vettore di unità di luce.
C_r, C_g, C_b = il colore chiaro nei componenti RGB.

Fonte di luce distante

L'immagine mostra un esempio della direzione della luce da una sorgente di luce distante.

L'effetto utilizza i parametri azimuth ed elevazione per calcolare il di luce. Utilizzando le equazioni seguenti:

dove Light?, Light_y e Light_z sono i valori di posizione della luce di input.

Proprietà dell'effetto

Enumerazione nome visualizzato e indice	Descrizione
Azimuth D2D1_DISTANTSPECULAR_PROP_AZIMUTH	Angolo di direzione della sorgente di luce nel piano XY rispetto all'asse X nella direzione del contatore. Le unità sono in gradi e devono essere comprese tra 0 e 360 gradi. Il tipo è FLOAT. Il valore predefinito è 0,0f.
Altitudine D2D1_DISTANTSPECULAR_PROP_ELEVATION	Angolo di direzione della sorgente di luce nel piano YZ rispetto all'asse Y nella direzione dell'orologio contatore. Le unità sono in gradi e devono essere comprese tra 0 e 360 gradi. Il tipo è FLOAT. Il valore predefinito è 0,0f.
SpecularExponent D2D1_DISTANTSPECULAR_PROP_SPECULAR_EXPONENT	Esponente per il termine speculare nell'equazione di illuminazione di Phong. Un valore maggiore corrisponde a una superficie più riflettente. Il valore è senza unità e deve essere compreso tra 1,0 e 128. Il tipo è FLOAT. Il valore predefinito è 1,0f.
SpecularConstant D2D1_DISTANTSPECULAR_PROP_SPECULAR_CONSTANT	Rapporto tra reflection speculare e luce in ingresso. Il valore è unitless e deve essere compreso tra 0 e 10.000. Il tipo è FLOAT. Il valore predefinito è 1,0f.
SurfaceScale D2D1_DISTANTSPECULAR_PROP_SURFACE_SCALE	Fattore di scala nella direzione Z. Il valore è unitless e deve essere compreso tra 0 e 10.000. Il tipo è FLOAT. Il valore predefinito è 1,0f.
Color D2D1_DISTANTSPECULAR_PROP_COLOR	Colore della luce in ingresso. Questa proprietà viene esposta come D2D1_VECTOR_3F (R, G, B) e usata per calcolare LR, LG, LB. Il tipo è D2D1_VECTOR_3F. Il valore predefinito è {1.0f, 1.0f, 1.0f}.
KernelUnitLength D2D1_DISTANTSPECULAR_PROP_KERNEL_UNIT_LENGTH	Dimensioni di un elemento nel kernel Sobel usato per generare la normale superficie nella direzione X e Y. Questa proprietà è una D2D1_VECTOR_2F (Lunghezza unità kernel X, Lunghezza unità kernel Y) ed è definita in (unità DIP (device-independent pixel)/Unità kernel. L'effetto usa l'interpolazione bilineare per ridimensionare la bitmap in modo che corrisponda alle dimensioni degli elementi del kernel. Il tipo è D2D1_VECTOR_2F. Il valore predefinito è {1.0f, 1.0f}.
Scalemode D2D1_DISTANTSPECULAR_PROP_SCALE_MODE	Modalità di interpolazione usata dall'effetto per ridimensionare l'immagine alla lunghezza dell'unità kernel corrispondente. Esistono sei modalità di scala che vanno in termini di qualità e velocità. Il tipo è D2D1_DISTANTSPECULAR_SCALE_MODE. Il valore predefinito è D2D1_DISTANTSPECULAR_SCALE_MODE_LINEAR.

Modalità di scalabilità

Enumerazione	Descrizione
D2D1_DISTANTSPECULAR_SCALE_MODE_NEAREST_NEIGHBOR	Campiona il punto singolo più vicino e lo usa. Questa modalità usa meno tempo di elaborazione, ma restituisce l'immagine di qualità più bassa.
D2D1_DISTANTSPECULAR_SCALE_MODE_LINEAR	Usa un campione a quattro punti e l'interpolazione lineare. Questa modalità restituisce un'immagine di qualità superiore rispetto al vicino più vicino.
D2D1_DISTANTSPECULAR_SCALE_MODE_CUBIC	Usa un kernel cubico di esempio 16 per l'interpolazione. Questa modalità usa il tempo di elaborazione più elevato, ma restituisce un'immagine di qualità superiore.
D2D1_DISTANTSPECULAR_SCALE_MODE_MULTI_SAMPLE_LINEAR	Usa 4 campioni lineari all'interno di un singolo pixel per anti-aliasing dei bordi validi. Questa modalità è valida per ridurre le dimensioni delle immagini con pochi pixel.
D2D1_DISTANTSPECULAR_SCALE_MODE_ANISOTROPIC	Usa il filtro anisotropico per campionare un modello in base alla forma trasformata della bitmap.
D2D1_DISTANTSPECULAR_SCALE_MODE_HIGH_QUALITY_CUBIC	Usa un kernel cubico di alta qualità con dimensioni variabili per eseguire una scalabilità preliminare dell'immagine se la scalabilità orizzontale è coinvolta nella matrice di trasformazione. Usa quindi la modalità di interpolazione cubica per l'output finale.

Nota

Se non si seleziona una modalità, per impostazione predefinita l'effetto viene D2D1_DISTANTSPECULAR_SCALE_MODE_LINEAR.

Requisiti

Requisito	Valore
Client minimo supportato	Windows 8 e aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Server minimo supportato	Windows 8 e aggiornamento della piattaforma per Windows 7 [app desktop | App di Windows Store]
Intestazione	d2d1effects.h
Libreria	d2d1.lib, dxguid.lib

Argomenti correlati

ID2D1Effect
