Windows Touch Scratchpad con l'esempio di stilo in tempo reale (C++)

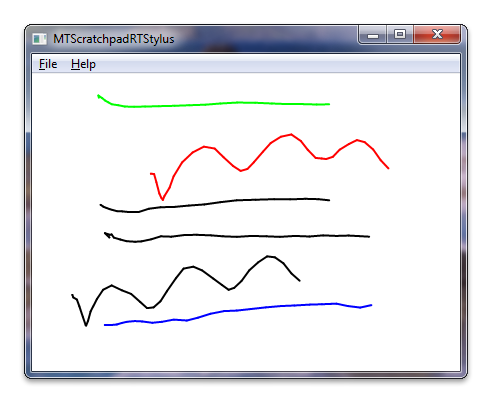

L'esempio di Windows Touch Scratchpad (MTScratchpadRTStylus) mostra come usare i messaggi tocco di Windows per disegnare tracce dei punti di tocco a una finestra. La traccia del dito primario, quella che è stata messa prima sul digitalizzatore, viene disegnata in nero. Le dita secondarie vengono disegnate in sei altri colori: rosso, verde, blu, ciano, magenta e giallo. La schermata seguente mostra l'aspetto dell'applicazione durante l'esecuzione.

Per questo esempio, viene creato l'oggetto Stylus (RTS) in tempo reale e viene abilitato il supporto per più punti di contatto. Un plug-in DynamicRenderer viene aggiunto al servizio RTS per il rendering del contenuto. Un plug-in, CSyncEventHandlerRTS, viene implementato per tenere traccia del numero di dita e per modificare il colore di disegno del renderer dinamico. Con entrambi i plug-in nello stack di plug-in RTS, l'applicazione Windows Touch Scratchpad visualizzerà il contatto principale in nero e gli altri contatti nei vari colori.

Il codice seguente illustra come viene creato l'oggetto RTS con supporto per più punti di contatto.

IRealTimeStylus* CreateRealTimeStylus(HWND hWnd)
{
    // Check input argument
    if (hWnd == NULL)
    {
        ASSERT(hWnd && L"CreateRealTimeStylus: invalid argument hWnd");
        return NULL;
    }

    // Create RTS object
    IRealTimeStylus* pRealTimeStylus = NULL;
    HRESULT hr = CoCreateInstance(CLSID_RealTimeStylus, NULL, CLSCTX_ALL, IID_PPV_ARGS(&pRealTimeStylus));
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: failed to CoCreateInstance of RealTimeStylus");
        return NULL;
    }

    // Attach RTS object to a window
    hr = pRealTimeStylus->put_HWND((HANDLE_PTR)hWnd);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: failed to set window handle");
        pRealTimeStylus->Release();
        return NULL;
    }

    // Register RTS object for receiving multi-touch input.
    IRealTimeStylus3* pRealTimeStylus3 = NULL;
    hr = pRealTimeStylus->QueryInterface(&pRealTimeStylus3);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: cannot access IRealTimeStylus3");
        pRealTimeStylus->Release();
        return NULL;
    }
    hr = pRealTimeStylus3->put_MultiTouchEnabled(TRUE);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: failed to enable multi-touch");
        pRealTimeStylus->Release();
        pRealTimeStylus3->Release();
        return NULL;
    }
    pRealTimeStylus3->Release();

    return pRealTimeStylus;
}

Il codice seguente illustra come viene creato e aggiunto il plug-in del renderer dinamico a RTS.

IDynamicRenderer* CreateDynamicRenderer(IRealTimeStylus* pRealTimeStylus)
{
    // Check input argument
    if (pRealTimeStylus == NULL)
    {
        ASSERT(pRealTimeStylus && L"CreateDynamicRenderer: invalid argument RealTimeStylus");
        return NULL;
    }

    // Get window handle from RTS object
    HWND hWnd = NULL;
    HRESULT hr = pRealTimeStylus->get_HWND((HANDLE_PTR*)&hWnd);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to get window handle");
        return NULL;
    }

    // Create DynamicRenderer object
    IDynamicRenderer* pDynamicRenderer = NULL;
    hr = CoCreateInstance(CLSID_DynamicRenderer, NULL, CLSCTX_ALL, IID_PPV_ARGS(&pDynamicRenderer));
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to CoCreateInstance of DynamicRenderer");
        return NULL;
    }

    // Add DynamicRenderer to the RTS object as a synchronous plugin
    IStylusSyncPlugin* pSyncDynamicRenderer = NULL;
    hr = pDynamicRenderer->QueryInterface(&pSyncDynamicRenderer);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to access IStylusSyncPlugin of DynamicRenderer");
        pDynamicRenderer->Release();
        return NULL;
    }

    hr = pRealTimeStylus->AddStylusSyncPlugin(
        0,                      // insert plugin at position 0 in the sync plugin list
        pSyncDynamicRenderer);  // plugin to be inserted - DynamicRenderer
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to add DynamicRenderer to the RealTimeStylus plugins");
        pDynamicRenderer->Release();
        pSyncDynamicRenderer->Release();
        return NULL;
    }

    // Attach DynamicRenderer to the same window RTS object is attached to
    hr = pDynamicRenderer->put_HWND((HANDLE_PTR)hWnd);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to set window handle");
        pDynamicRenderer->Release();
        pSyncDynamicRenderer->Release();
        return NULL;
    }

    pSyncDynamicRenderer->Release();

    return pDynamicRenderer;
}

Il codice seguente modifica il colore del tratto dello stilo per il gestore eventi StylusDown nel CSyncEventHandlerRTS, un plug-in RTS personalizzato.

HRESULT CSyncEventHandlerRTS::StylusDown(
    IRealTimeStylus* /* piRtsSrc */,
    const StylusInfo* /* pStylusInfo */,
    ULONG /* cPropCountPerPkt */,
    LONG* /* pPacket */,
    LONG** /* ppInOutPkt */)
{
    // Get DrawingAttributes of DynamicRenderer
    IInkDrawingAttributes* pDrawingAttributesDynamicRenderer;
    HRESULT hr = g_pDynamicRenderer->get_DrawingAttributes(&pDrawingAttributesDynamicRenderer);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CSyncEventHandlerRTS::StylusDown: failed to get RTS's drawing attributes");
        return hr;
    }

    // Set new stroke color to the DrawingAttributes of the DynamicRenderer
    // If there are no fingers down, this is a primary contact
    hr = pDrawingAttributesDynamicRenderer->put_Color(GetTouchColor(m_nContacts == 0));
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CSyncEventHandlerRTS::StylusDown: failed to set color");
        pDrawingAttributesDynamicRenderer->Release();
        return hr;
    }

    pDrawingAttributesDynamicRenderer->Release();

    ++m_nContacts;  // Increment finger-down counter

    return S_OK;
}

Quando il valore m_nContacts viene incrementato, il set di colori verrà modificato nel renderer dinamico. I tratti che non sono il contatto principale verranno disegnati con colori diversi.
