Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの壁面マウントをカスタマイズする

この記事では、Surface Hub の 50 インチ モデル用に独自のマウント ソリューションをカスタマイズする方法について詳しく説明します。 85 インチ モデルを物理的にインストールする方法については、次を参照してください。

認定マウント ソリューションを使用していない場合は、すぐに利用できる小売ハードウェアを使用して、Surface Hub 2S または Surface Hub 3 の 50 インチ モデルをマウントできます。

壁掛け測定を設定する

Surface Hub 2S または Surface Hub 3 の 50 インチ モデルで推奨される取り付け測定:

項目 説明
Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの下部からの高さ 1026.5 mm (40.41") 推奨
Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの上からの高さ 1767.2 mm (69.57") 推奨
マウントの中心からの高さ 1397 mm (55") 推奨
  1. 推奨される最小高さを設定するには、フロア レベルから 1026.5 mm (40.41") を測定します。

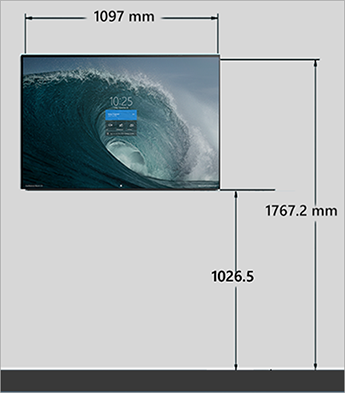

  2. 推奨される上端の高さを設定するには、床のレベルから 1767.2 mm (69.57") を測定します。 Surface Hub 2S または Surface Hub 3 ウォール マウント前面の 50 インチ モデル。
  3. 床面から1397 mm (55") を測定して、推奨される中央の高さを設定します。 Surface Hub 2S または Surface Hub 3 壁マウント側面図の 50 インチ モデル。

障害物のない取り付け

デバイスの側面に表示されるポートに加えて、特定の統合コンポーネントは、正常に機能するために障害物のない状態を維持する必要があります。 これには、Bluetooth、Wi-Fi、占有率、マイク センサー、熱冷却ベントが含まれます。 ゾーンを除外する

項目 説明
アクセス 入出力ポート、コンピューティング カートリッジ、Bluetooth 無線、Bluetooth センサー、Wi-Fi 無線、Wi-Fi センサー、占有センサーへのアクセスが妨げされていないことを確認します。 図 1 を参照してください。
気流 入口と出口のエアベントゾーンを遮断しないでください。 図 2 を参照
オーディオ Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの背面にあるオーディオエグジット ゾーンをブロックしないようにします。 図 2 を参照してください。

図 1.Surface Hub 2S または Surface Hub 3 コンポーネントの 50 インチ モデルのゾーンを保持します。
図 1.Surface Hub 2S または Surface Hub 3 コンポーネントの 50 インチ モデルのゾーンを保持する

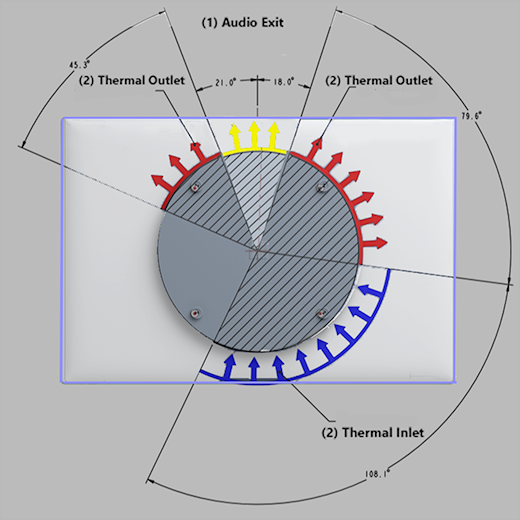

図 2.熱入口/出口ゾーンとオーディオ出口ゾーンをブロックしないようにします。
図 2.熱入口/出口ゾーンとオーディオ出口ゾーンをブロックしないようにします。

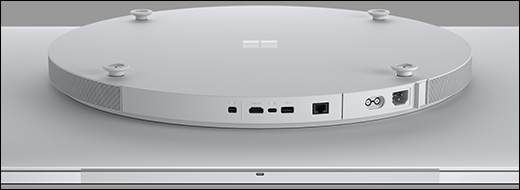

I/O ポートを含む取り外し可能なコンピューティング カートリッジには、障害物や障害が発生しないままである必要があります。

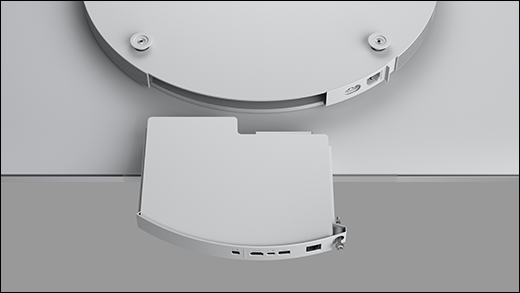

図 3.Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの下側にあるコンピューティング カートリッジのビュー。
図 3.Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの下部にあるコンピューティング カートリッジのビュー。

図 4.コンピューティング カートリッジの取り外しが不要です。
図 4.コンピューティング カートリッジの取り外しを妨げずに

取り付けシステムの選択

Surface Hub 2S または Surface Hub 3 の 50 インチ モデルでは、VESA フラット ディスプレイ取り付けインターフェイス標準に記載されている基準のほとんど (ただし、すべてではない) を満たす 350 mm x 350 mm の取り付けフレームワークが使用されています。 Surface Hub 2S または Surface Hub 3 の 50 インチ モデルは、次に示すように、正確な VESA 仕様から逸脱したディスプレイに対応するように設計された、さまざまなオフザシェルフ ディスプレイ ブラケットを使用してインストールできます。

Surface Hub 2S または Surface Hub 3 の 50 インチ モデルの背面には、円形のバンプ (直径 565 mm) を中心とした 4 つの M6 x 1.0 ねじ穴の正方形パターンがあります。 4つのM6 x 1.0-12 mm長メートルボルトを使用してマウントを取り付けます。 または、好みに応じて、最大 20 mm までの長いボルトを使用できます。 マウント システムに関する重要な考慮事項

項目 説明
強度 少なくとも 28 kg (62 ポンド) のデバイスを安全にサポートできるマウントのみを選択してください。 必須
剛性 インタラクティブなペンとタッチの使用エクスペリエンスを低下させる可能性のある柔軟なディスプレイ マウントを避けてください。 ほとんどのテレビマウントはタッチディスプレイをサポートするように設計されていません。 推奨
深度 特に廊下や部屋内の循環経路に沿って、デバイスを壁にしっかりと取り付けてください。 推奨
汎用 性 マウント ソリューションが既存の横向きモードと、(将来の可用性に応じて) 潜在的な縦向きに表示されないようにします。 推奨

図 5.Surface Hub 2S または Surface Hub 3 の取り付け構成の 50 インチ モデル。
図 5.Surface Hub 2S または Surface Hub 3 の取り付け構成の 50 インチ モデル

Surface Hub 2S または Surface Hub 3 の 50 インチ モデルと互換性のある取り付け方法

Surface Hub 2S または Surface Hub 3 の 50 インチ モデルは、垂直平面から 10 ~ 70 度の角度で配置できるマウントと互換性があります。 通常、レールマウントには複数の穴とスロットがあり、さまざまなディスプレイ間で互換性を実現します。 壁に取り付けられたレールとディスプレイに取り付けられた 2 つのマウントにより、Surface Hub 2S または Surface Hub 3 の 50 インチ モデルを壁に安全に取り付けることができます。 互換性のためにレールマウントを評価する場合は、最初の汎用性要件を満たしていることを確認してください。

図 6.レールマウント。
図 6.Surface Hub 2S または Surface Hub 3 レール マウントの 50 インチ モデル
