Azure Application Gateway TCP/TLS プロキシを構成する (プレビュー)

この記事では、Azure Application Gateway レイヤー 4 の機能を試すために、Azure portal を使用して、バックエンド サーバーとして SQL Server 仮想マシンを含む Azure Application Gateway を作成する方法を示します。 構成が正しく動作していることを確認するために、SQL クライアントを介した接続もテストします。 この記事では、次の一連の手順についてガイドします。

• SQLサーバー の Azure 仮想マシンの作成
• 新しい Application Gateway の作成

  • 基本設定とフロントエンド パブリック IP アドレスの構成

  • バックエンド プールの追加と、バックエンド ターゲットとしての SQL サーバーの設定

  • ルーティング規則を作成する

    • 必要なポートを使用するリスナーの作成 (SQL 1433)
    • レイヤー 4 プロトコルを使用したバックエンド設定の作成

  • バックエンド プールへの SQL サーバーの追加

• アプリケーション ゲートウェイへの SQL クライアントを使用した接続

重要

Application Gateway TCP/TLS プロキシは現在プレビュー段階です。
ベータ版、プレビュー版、または一般提供としてまだリリースされていない Azure の機能に適用される法律条項については、「Microsoft Azure プレビューの追加使用条件」を参照してください。

プレビューに登録する

Note

このプレビューに参加すると、すべての Application Gateway でレイヤー 4 プロキシ機能を使用できるようになります。 これは自動承認登録であり、有効にするには約 30 分必要です。

プレビュー機能の詳細については、「Azure サブスクリプションでプレビュー機能を設定する」を参照してください。

Azure portal を使用して Application Gateway TCP/TLS プロキシのパブリック プレビューに登録するには、次の手順を実行します。

1. Azure portal にサインインします。

2. 検索ボックスに「サブスクリプション」と入力し、 [サブスクリプション] を選択します。



3. サブスクリプションの名前のリンクを選択します。



4. 左側のメニューの [設定] で、 [プレビュー機能] を選択します。



5. 使用可能なプレビュー機能と現在の登録状態の一覧が表示されます。

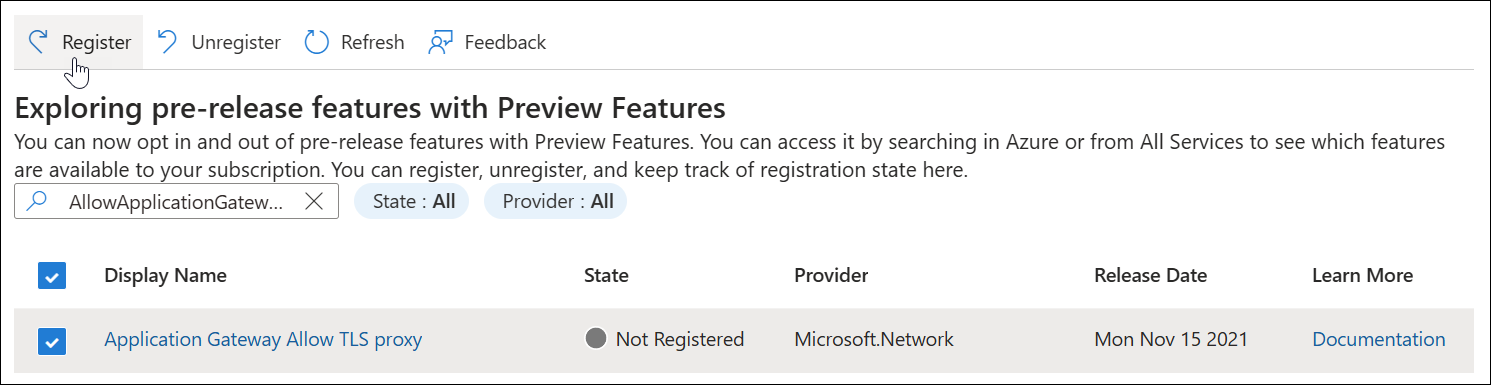

6. [プレビュー機能] から、フィルター ボックスに「AllowApplicationGatewayTlsProxy」と入力し、機能を選択した後、[登録] を選択します。



SQL サーバーの作成

最初に、Azure portal を使用して SQL Server の仮想マシン (VM) を作成します。

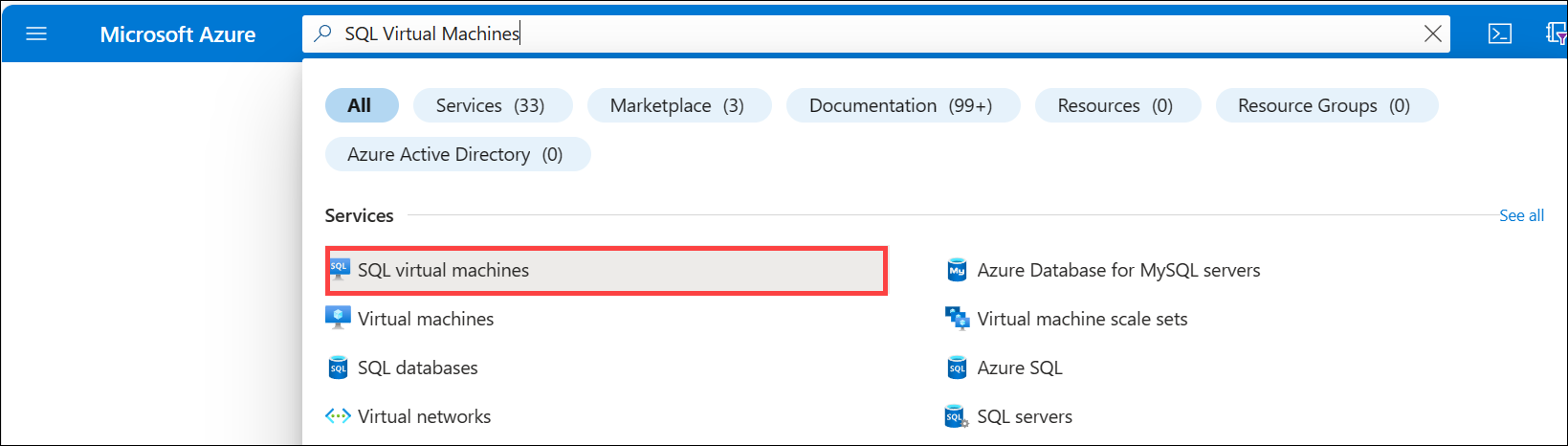

1. Azure portal のホーム ページで、SQL Virtual Machines を検索し、[サービス] で [SQL 仮想マシン] を選択します。



2. [作成] を選択した後に、[SQL デプロイ オプションの選択] ページで、ドロップダウン メニューから [無料 SQL Server ライセンス] オプションを選択します。 例としては、Windows Server 2022 の SQL Server 2022 Developer などです。 また、別の無料ライセンス バージョンを選択し、テストすることもできます。

3. 無料 SQL ライセンス バージョンを選択したら、[作成] を選択します。 [基本] タブが開きます。

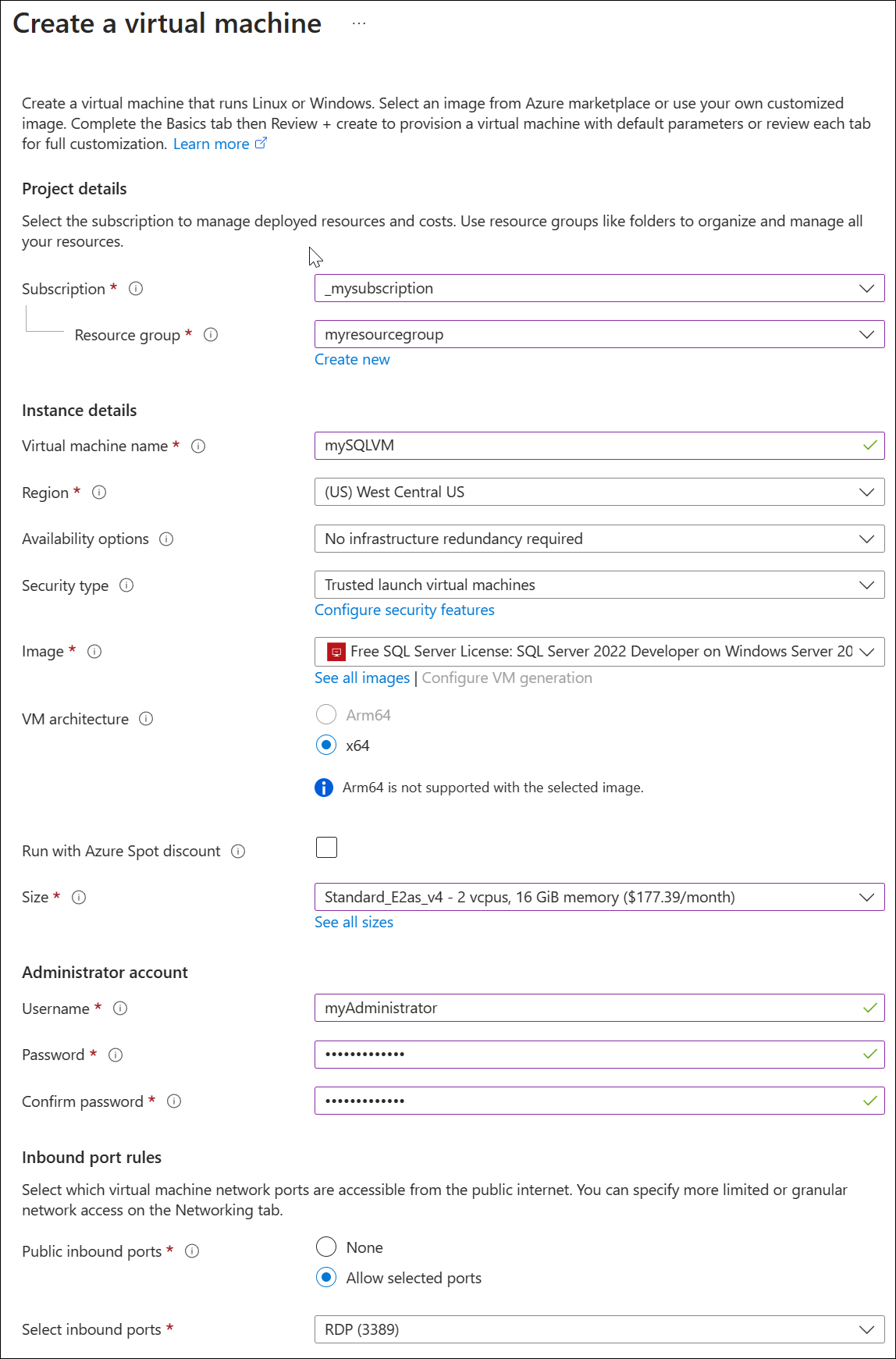

4. この [基本] タブには、次の情報を入力します。

   • [サブスクリプション]: 自分の Azure サブスクリプション名を選択します。
   • [リソース グループ]: テスト後に簡単に削除できるように、新しいリソース グループ (例: 「myresourcegroup」) を作成します。
   • [仮想マシン名]: 「mySQLVM」
   • [リージョン] :ご自分のリソース グループと同じリージョンを選択します。
   • [可用性オプション]: 既定の設定を受け入れます。
   • [セキュリティの種類]: 既定の設定を受け入れます。
   • [イメージ]: 既定の設定を受け入れます。
   • [VM アーキテクチャ]: 既定の設定を受け入れます。
   • [サイズ]: リージョンと互換性のあるサイズを選択します。
   • [管理者の詳細]: ユーザー名とパスワードを入力します。
   • [受信ポート規則]: 既定の設定を受け入れます。



5. [確認と作成] を選択し、次に [作成] を選択します。 仮想マシンのデプロイには数分かかります。

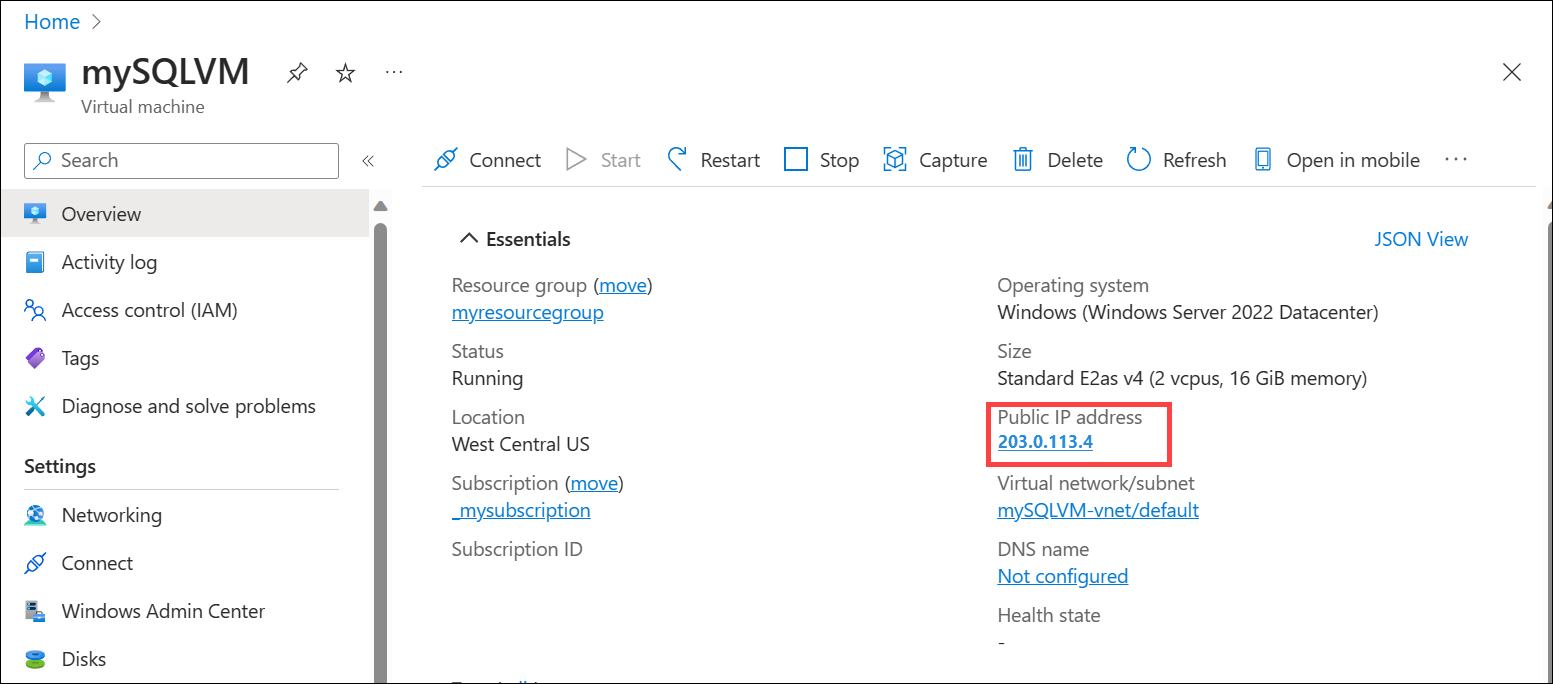

6. デプロイが完了したら、[SQL サーバー リソースの概要] ページを選択し、仮想マシンのパブリック IP アドレスを書き留めます。



Application Gateway を作成する

1. Azure portal のメニューまたは [ホーム] ページから [リソースの作成] を選択します。

2. [カテゴリ] で [ネットワーク] を選択し、[人気の Azure サービス] の一覧から [Application Gateway] を選択します。

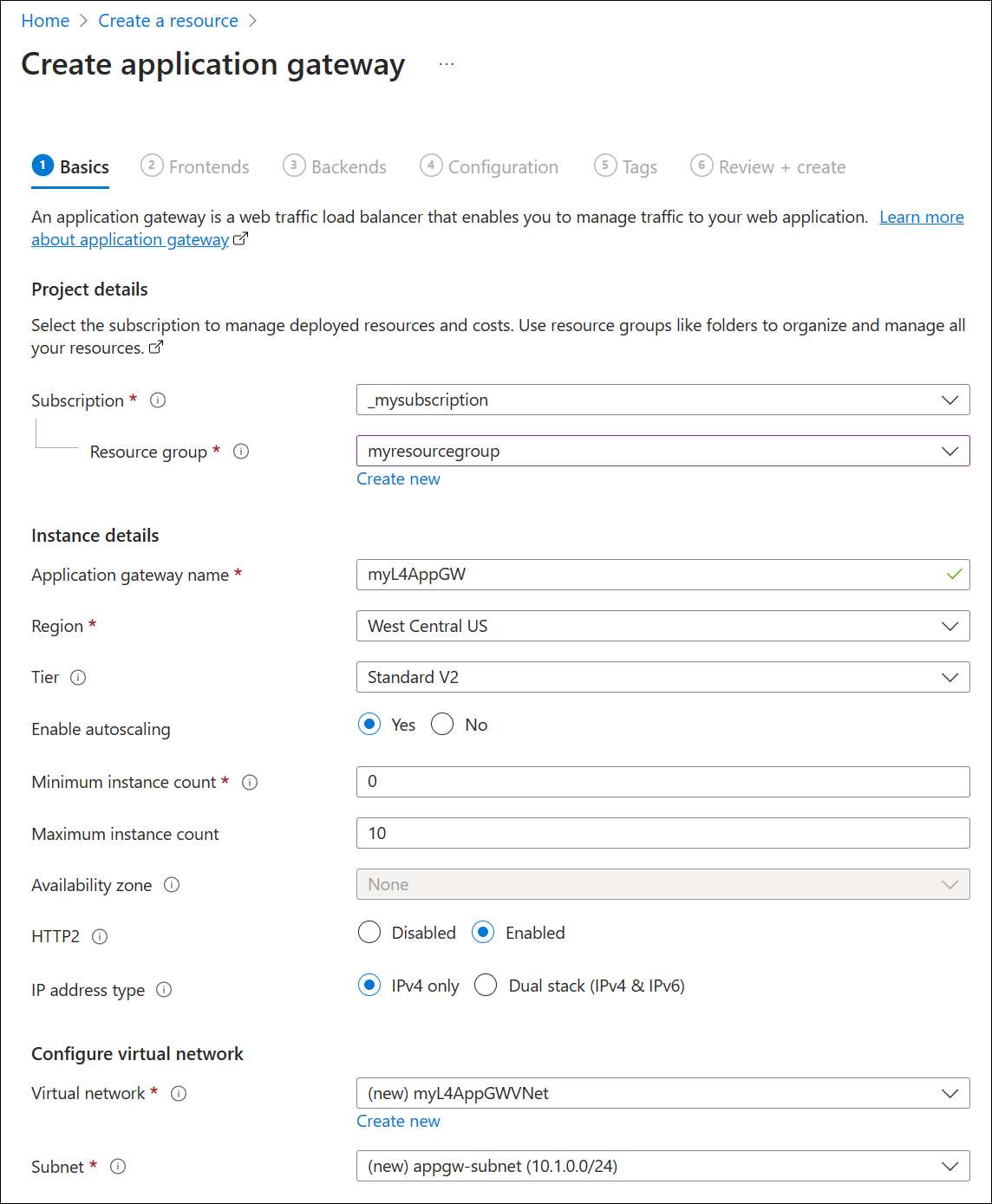

3. [基本] タブで、以下の詳細を入力します。

   • [サブスクリプション]: 自分の Azure サブスクリプション名を選択します。
   • [リソース グループ]: 前の手順で SQL Server 仮想マシンを作成するために入力したのと同じ、リソース グループを選択します。
   • [アプリケーション ゲートウェイ名]: 「myL4AppGW」
   • [リージョン] :ご自分のリソース グループと同じリージョンを選択します。
   • [レベル]: Standard V2
   • [自動スケールを有効にする]: 既定の設定を受け入れます。
   • 最小インスタンス数: 2
   • その他すべての[インスタンスの詳細]: 既定の設定を受け入れます。
   • [仮想ネットワーク]: [新規作成] を選択 し、名前を入力します。 例えば、「myL4AppGWVNet」 などです。 既定のアドレス空間設定をそのまま使用し、既定のサブネット名は 「appgw-subnet」などのわかりやすい名前に置き換えます。

   Note

   既定のアドレス空間とサブネットの設定は、デプロイ済みの他の VNet との競合を防ぐように調整されます。



   次の表に、この手順で使用する設定の詳細を示します。

   フィールド	詳細
   サブスクリプション	SQL サーバーをデプロイしたのと同じサブスクリプションを選択します。
   リソース グループ	SQL サーバーをデプロイしたのと同じリソース グループを選択します。
   アプリケーション ゲートウェイ名	識別が容易になるよう、任意の名前を指定できます。
   リージョン	リージョンは、選択したリソース グループに基づいて自動的に選択されます。
   レベル	TCP/TLS プロキシについては、Standard v2 または WAF v2 のどちらかを選択できます。 WAF の機能は、ハイブリッド モード (HTTP、HTTPS と、TCP または TLS を併用) でゲートウェイを使用する場合にのみ、HTTP (S) に適用されます。
   自動スケールの有効化	この設定により、ゲートウェイは、負荷に基づいたスケールアウトとスケールインが可能になります。 これは、レイヤー 7 とレイヤー 4 プロキシの両方に適用されます。 既定の設定は [はい] です。
   最小/最大インスタンス数	詳細については、Application Gateway v2 と WAF v2 のスケーリングに関するページを参照してください。
   可用性ゾーン	詳細については、「Azure リージョンと可用性ゾーンとは」を参照してください。
   HTTP2	このテストでは、無効にされている既定設定を使用できます。
   仮想ネットワークとサブネット	リージョンの下で既存の VNet を選択するか、新しい VNet を作成します。 Application Gateway には、他のサービスがデプロイされていない専用サブネットが必要です。

4. [次へ: フロントエンド] を選択します。

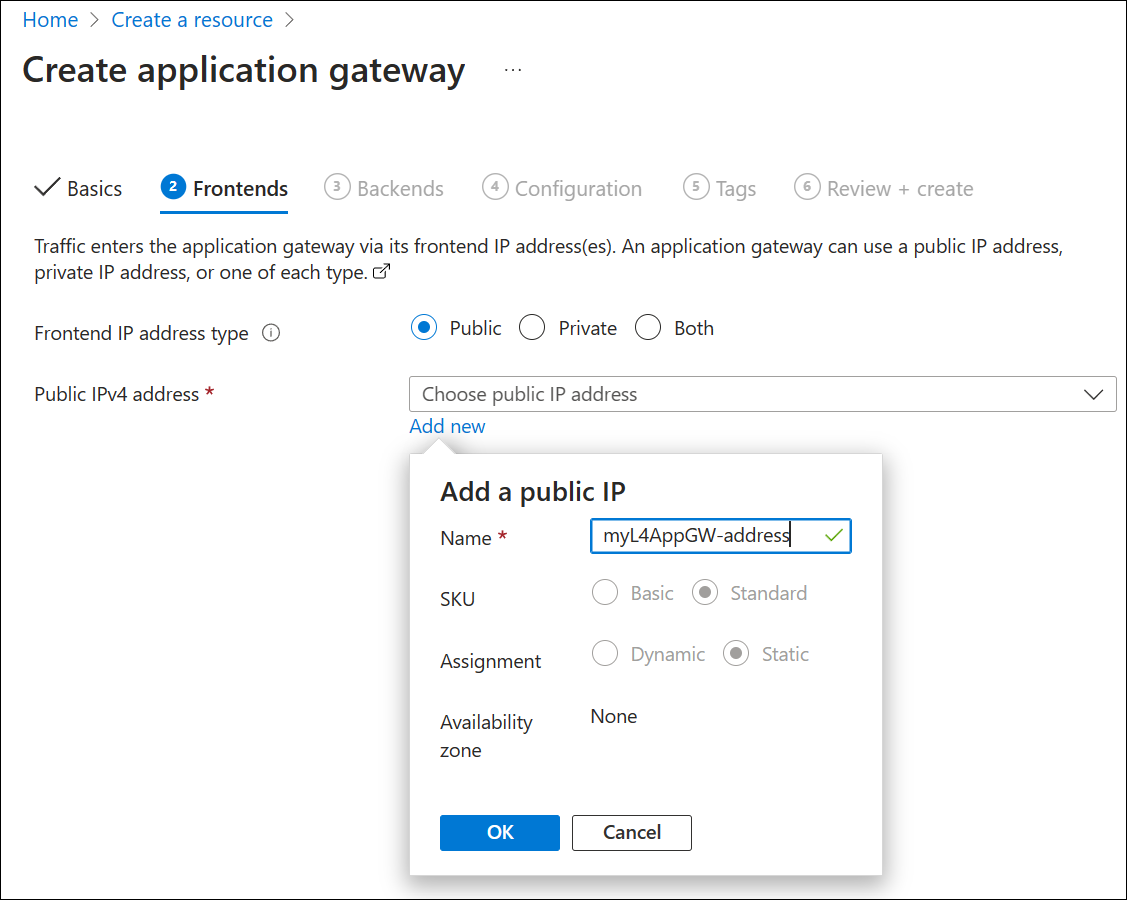

5. [フロントエンド IP アドレスの種類] として [パブリック] を選択し、既存の IP アドレスを使用するか、新しい IP アドレスを作成します。




6. バックエンド を選択します。

7. [バックエンド] タブで、 [バックエンド プールの追加] を選択します。

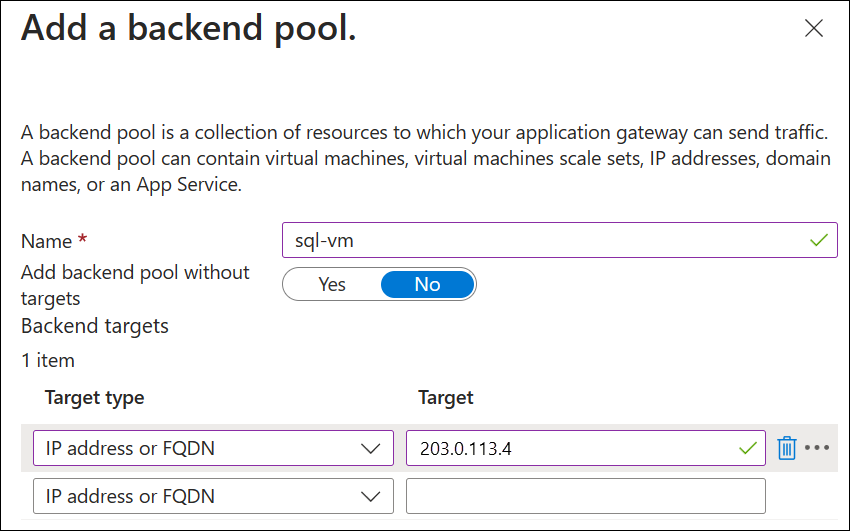

8. [バックエンド プールの追加] では、次の詳細を入力します。

   • [名前]: バックエンド プールの名前を入力します (例としては sql-vm など)。
   • [ターゲットの種類]: [IP アドレスまたは FQDN] を選択 し、前に書き留めた SQL サーバー仮想マシンのパブリック IP アドレスを入力します。


9. [追加] を選択した後に、[次へ: 構成] を選択します。

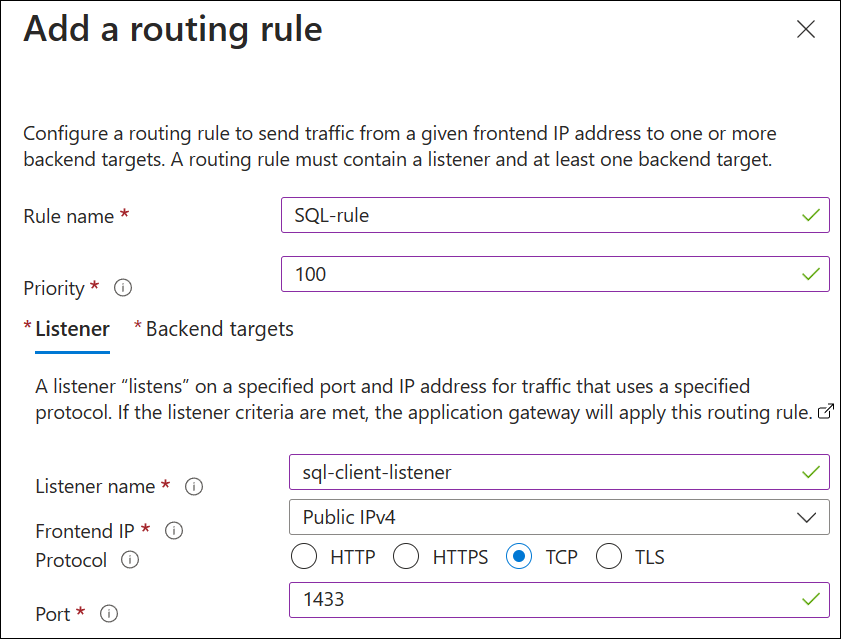

10. 次に、フロントエンドおよびバックエンドのプロパティをリンクする、リスナー、バックエンド設定、ルーティング規則を作成します。 まず、[ルーティング規則の追加] を選択し、[リスナー] タブで次の設定を入力します。

    • [ルール名]: SQL-rule

    • 優先順位:100

    • [リスナー名]: sql-client-listener

    • [フロントエンド IP]: パブリック IPv4

    • プロトコル: TCP

    • ポート: 1433

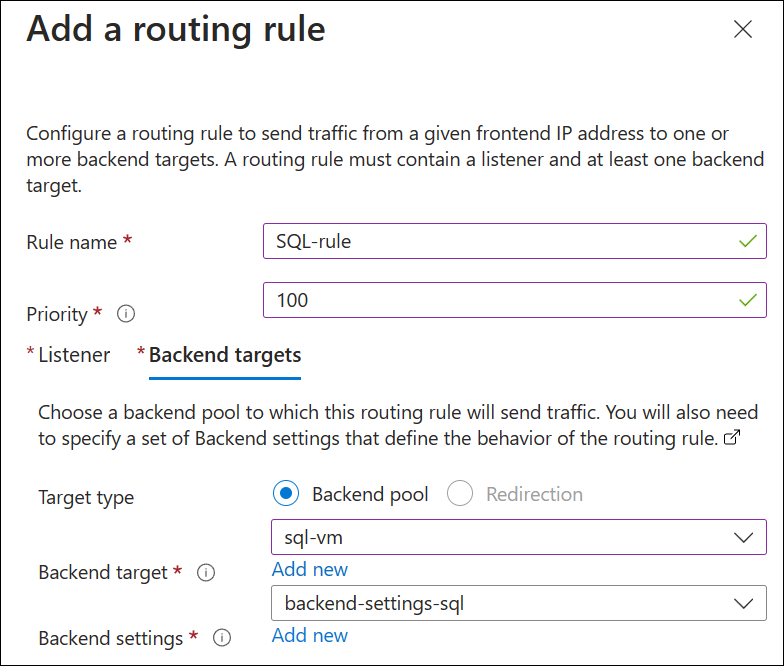

11. [バックエンド ターゲット] タブを選択し、次の設定を入力します。

    • ターゲットの種類: バックエンド プール
    • [バックエンド ターゲット]: 作成したプール名 (sql-vm など) を選択します。

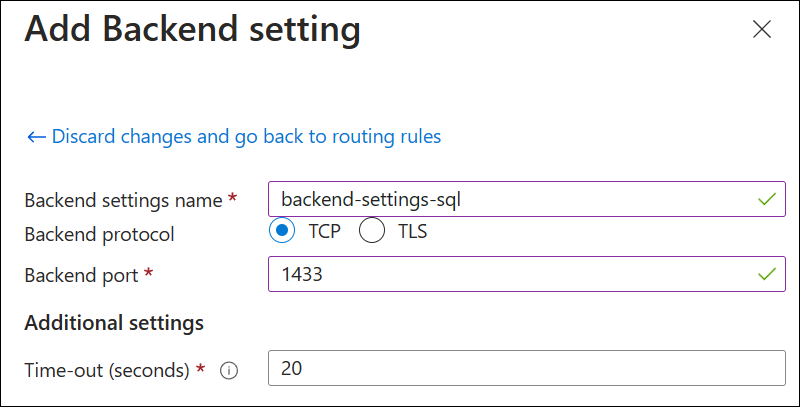

    • [バックエンド設定]: [新規追加] を選択し、次の値を使用してバックエンド設定を作成します。

      • [バックエンド設定名]: backend-settings-sql

      • [バックエンド プロトコル]: TCP

      • [バックエンド ポート]: 1433

      • [タイムアウト (秒)]: 20




12. [追加] を選択してバックエンド設定を追加し、さらに [追加] を選択 してルーティング規則を追加します。




13. [次へ: タグ] を選択し、必要に応じてタグを追加します。 このデモではタグは必要ありません。

14. [次へ: 確認および作成] を選択してから、[作成] を選択します。 このデプロイ プロセスには数分かかります。

SQL サーバーへの接続

1. SQL サーバーに接続する前に、次が用意されていることを確認します。

   • Application Gateway フロントエンドのパブリック IP アドレス
   • SQL 認証を受け入れるように構成された SQL サーバー
   • SQL サーバー上に作成された管理者アカウント

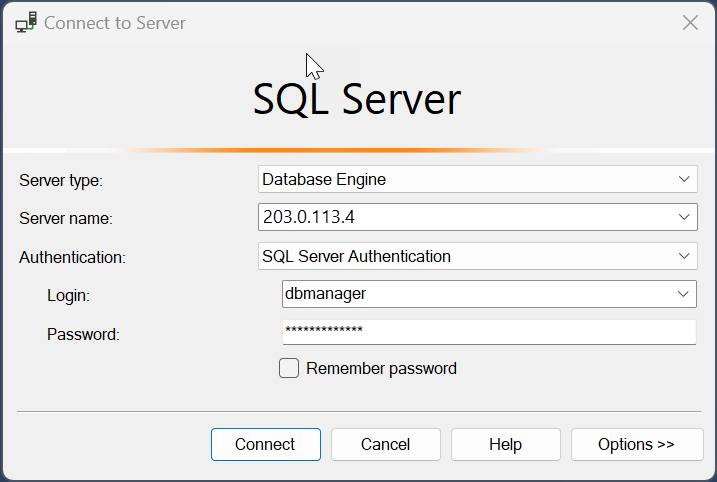

2. SQL Server Management Studio がインストールされているクライアント デバイスで、Azure 仮想マシンのパブリック IP アドレスに接続します。




リソースをクリーンアップする

不要になったら、作成したリソース グループ myresourcegroup を削除して、アプリケーション ゲートウェイとすべての関連リソースを削除します。

プレビューから登録解除する

プレビューの登録に使用したのと同じプロセスを使用して、プレビュー機能を選択し、[登録解除] を選択することにより、プレビューから登録を解除します。

次のステップ

バックエンド プールの正常性を監視するには、「Application Gateway のバックエンドの正常性と診断ログ」を参照してください。
